9 Гидравлические сопротивления

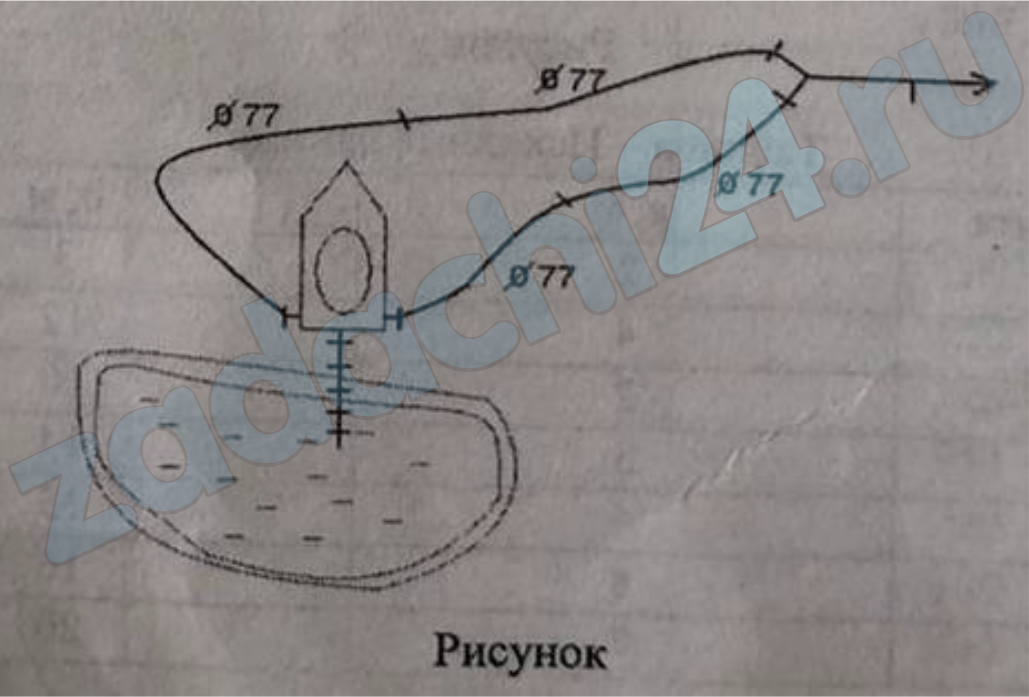

9.241 Определить, какое необходимо создать давление с помощью насоса, чтобы лафетный ствол обеспечивал расход равный Q. Потерями напора местными и по длине пренебречь.
Таблица — Исходные данные
| № варианта | d, мм | Q, л/c |
| 11 | 25 | 25 |

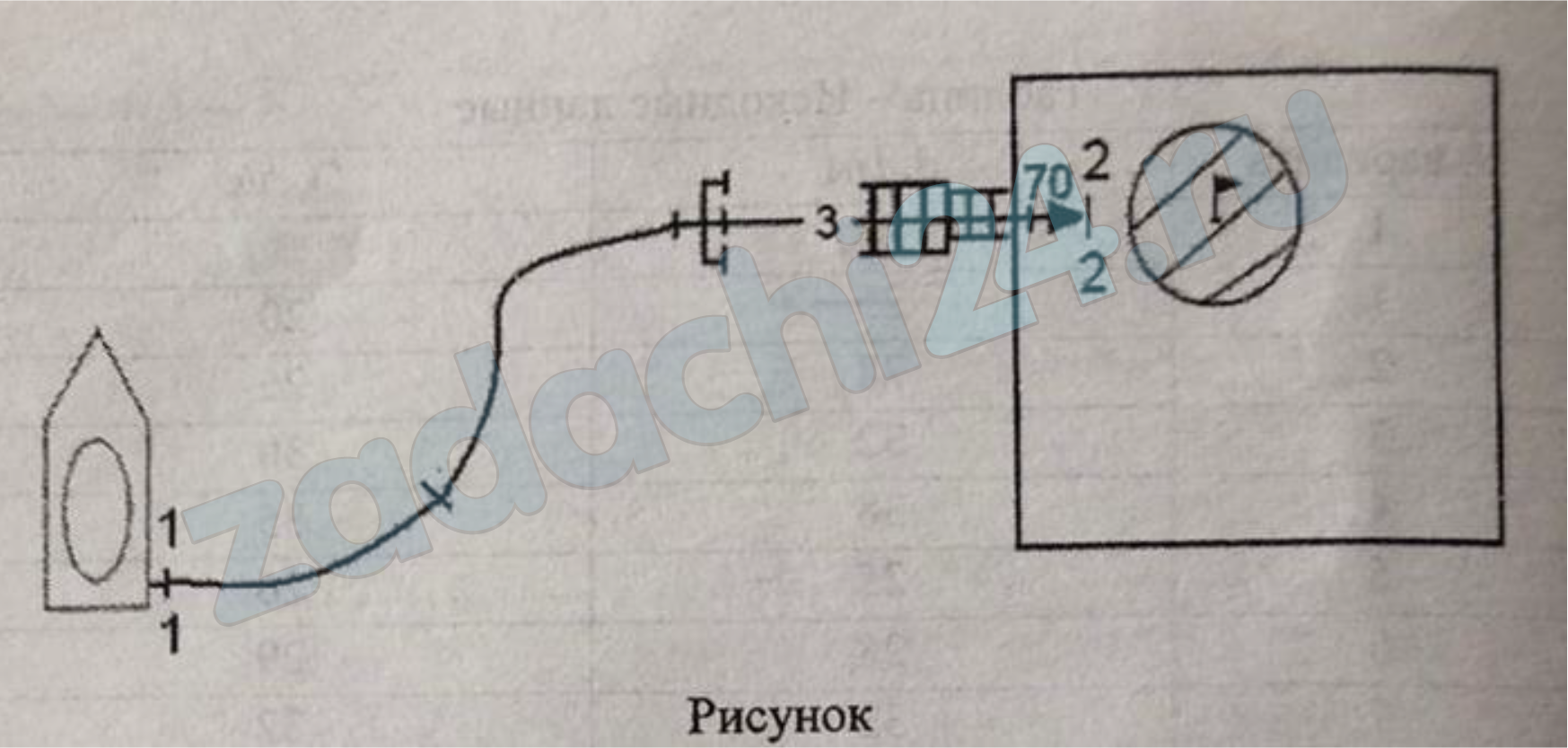

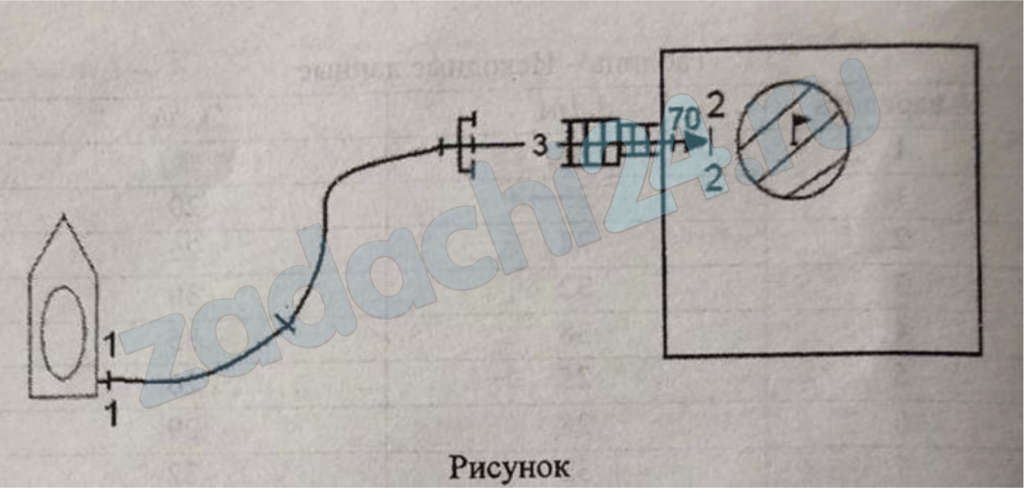

9.242 Рассчитать, какое минимальное давление необходимо создать на насосе автоцистерны, чтобы подать ствол РС-70 (ствол А) в окно 3-го этажа с расходом Q. Рукавная линия проложена из 3-х рукавов диаметром 77 мм и одного разветвления. Коэффициент местных потерь ξствола = 0,343, ξразвл = 0,5.
Таблица — Исходные данные
| № варианта | Q, л/c |
| 11 | 8 |
9.243 Определить разность уровней h, соответствующую первому и второму критическим числам Рейнольдса. Длина трубы l, диаметр d.
Трубы обычные водопроводные. Жидкость и ее температура заданы в таблице 6. Схема движения жидкости представлена на рисунке 4.
Таблица 6 – Исходные данные по вариантам к задаче №6
| № п/п | Жидкость | t, ºС | l, м | d, мм |
| 9 | Масло МС-20 | 50 | 70 | 75 |
9.244 Перемещение поршней гидроцилиндров равных диаметров D осуществляется подачей рабочей жидкости по трубам 1 и 2 одинакового диаметра d. Общий объемный расход жидкости Q, в каждой из линий Q1 и Q2. Эквивалентная длина каждой из линий lЭКВ = 20 м. На левый поршень приложена сила F1.
Определить силу F2, при которой скорость перемещения второго поршня вдвое больше скорости перемещения первого. Данные принять из рисунка 5 и таблицы 8.
Таблица 8 – Исходные данные по вариантам к задаче №7
| № п/п | D, мм | d, мм | F1, кН | Жидкость | t, ºС | Q, л/c |
| 9 | 230 | 46 | 5,3 | Масло трансформаторное | 40 | 5,2 |

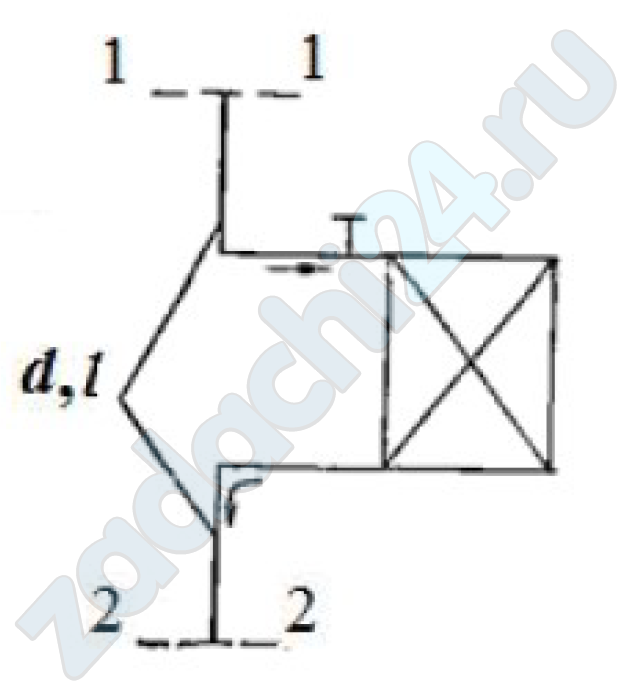

9.245 Расход горячей воды с температурой 95°С через радиатор водяного отопления Q = 0,1 м³/ч.
Определить потери давления между сечениями 1-1 и 2-2, если диаметр подводящих трубопроводов d = 0,0125 м, а их общая длина l = 5 м.
Принять следующие коэффициенты сопротивления:
для поворота ξ1 = 1,45 для крана ξ2 = 0,5, для радиатора ξ = 2,1.
