9 Гидравлические сопротивления

9.221 По горизонтальному стальному трубопроводу длиной l = 64 м, диаметром d = 76 мм перекачивается Q = 12,5 т/час бензина. Определить требуемое давление насоса, подающего бензин в трубопровод, если в конечной точке трубопровода поддерживается избыточное давление 0,1 МПа. Перекачиваемый бензин имеет плотность ρ = 720 кг/м³ и вязкость ν = 8,8 стоксов.

9.222 Вычислить гидравлический уклон J в трубопроводе диаметром d = 32 мм, по которому перекачивается мазут плотностью γ = 890 кг/м³, имеющий вязкость ν = 2,1 стоксов. Расход равен 1780 кг/ч.

9.226 По трубопроводу диаметром D = 20 см, который внезапно суживается до диаметра d = 10 см, подается масло плотностью ρ_м = 750 кг/м³. Давление в рассматриваемом сечении, взятом в первой трубе с диаметром D₁ = 20 см, равно 176,58 кПа, а во втором сечении, выбранном в трубе с диаметром d₂ = 10 см, 147,15 кПа. Геометрическая высота первого сечения над плоскостью сравнения, проходящей через центр тяжести второго сечения, равна 1 м. Расход масла, подаваемого по трубопроводу, Q = 31,4 л/с. Определить потери напора на рассматриваемом участке; гидродинамический (скоростной) напор в первом сечении.

9.227 При исследовании влияния шероховатости на гидравлический коэффициент трения (опыты Никуразде) на внутреннюю поверхность стальной трубы диаметром 150 мм при помощи специального лака наносятся зерна песка размером Δ = 0,2 мм. Определить, при каком максимальном расходе воды, имеющей температуру 20°С, образующаяся у стенки трубы ламинарная пленка будет покрывать выступы шероховатости.

9.228 По двум одинаковым трубам диаметром d = 100 мм длиной   l = 100 м, имеющим шероховатость стенки Δ_экв = 0,2 мм, пропускают воду и воздух в количестве 1,5 кг/с. Определить потерю давления по длине трубы. Температура жидкостей 20°С.

9.229 Заданы длина L участка, его диаметр d, профиль z(x) трубопровода, абсолютная эквивалентная шероховатость Δ его внутренней поверхности, кинематическая вязкость ν транспортируемой жидкости, а также расход Q установившегося режима перекачки. Необходимо найти разность напоров для осуществления перекачки.

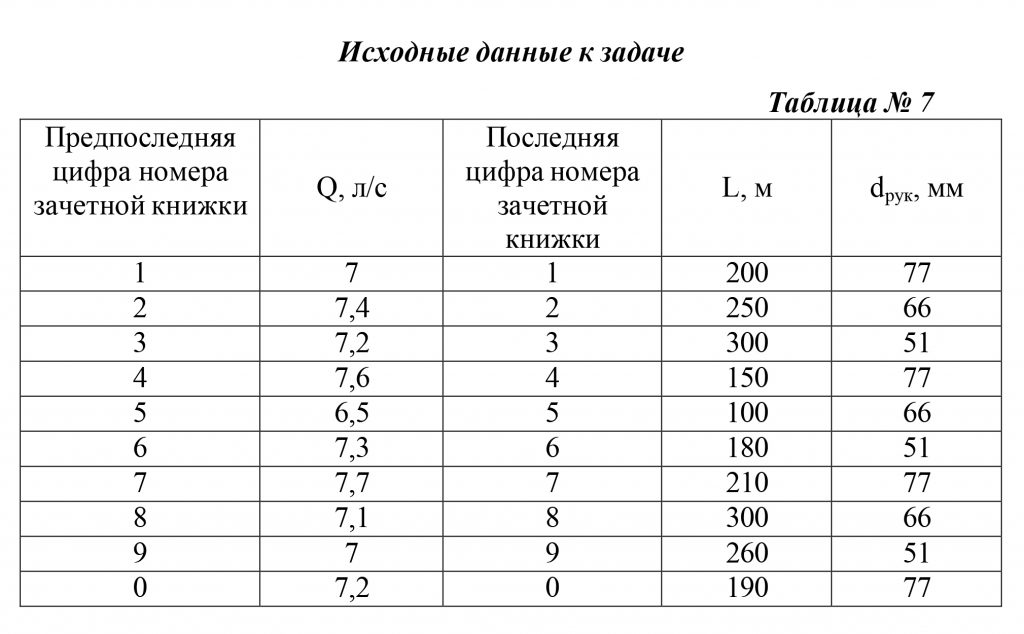

Таблица 1 — Исходные данные к задаче №1

9.230 Для повышения давления в трубопроводе диаметром d = 0,5 м установлена дроссельная шайба диаметром d₁ = 0,25 м. Определить величину потери давления в шайбе, если скорость воздуха в трубе υ = 40 м/c. Температура воздуха 20ºС.
