9 Гидравлические сопротивления

9.231 На глубине h = 185 м под землей в шахте расположен гидромонитор в виде коноидального насадка диаметром d = 12 мм. Гидромонитор питается водой от насосной станции, расположенной на поверхности земли. При показаниях манометра р_м = 2100 кПа на трубопроводе в насосной станции потери напора до гидромонитора составляют h_w = 5,0 м. Чему равны скорость и расход струи гидромонитора?

9.232 Определить потери напора при движении воды со скоростью υ = 18 см/c, по трубе диаметром d = 180 мм, длиной l = 1800 м. Температура воды 10ºС. Трубы стальные новые.

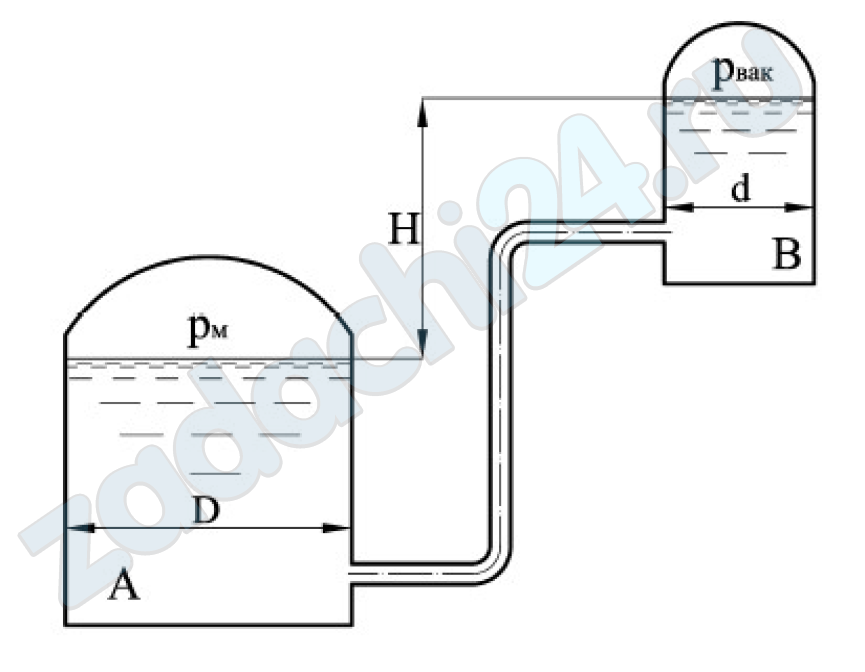

9.233 Определить расход воды, протекающей по трубопроводу, соединяющему резервуар А и сосуд В, разность уровней свободных поверхностей в которых составляет H = 15 м. В резервуаре поддерживается избыточное давление р_м = 242 кПа , в сосуде В вакуум р_вак = 49 кПа. Диаметр резервуара D = 5 м, диаметр сосуда d = 0,3 м. Суммарные потери напора во всей системе h_W(А-В) = 12 м.

9.234 В качестве нагревательных приборов системы отопления использованы стальные трубы диаметром d₁ = 50 мм. Стояк, подводящий нагретую воду, и соединительные линии выполнены из труб диаметром d₂ = 35 мм. Определить потери давления при внезапном расширении трубопроводов, если скорость движения горячей воды в подводящих линиях υ = 0,5 м/с, температура воды 80℃.

9.235 По длинному трубопроводу диаметром d длиной l движется жидкость с расходом Q при температуре t ºС. Определить потери напора на трение по длине h_l и суммарные потери напора h_пот. Потери напора по длине установить через гидравлический коэффициент трения λ .

Таблица 3.4

Схемы движущейся жидкости

Таблица 3.5

Варианты исходных данных

9.236 Пользуясь справочными материалами, определить сумму коэффициентов местных сопротивлений трубы диаметром d, соединяющей два резервуара (рис. 3.7) и имеющей местные сопротивления 1-5.

Таблица 14

9.237 По длинному трубопроводу диаметром d длиной l движется жидкость с расходом Q при температуре t ºС. Определить потери напора на трение по длине h_l и суммарные потери напора h_пот. Потери напора по длине установить через гидравлический коэффициент трения λ.

Таблица 3.4

Схемы движущейся жидкости

Таблица 3.5

Варианты исходных данных

9.238 Из открытого резервуара А по вертикальной трубе диаметром d вода перетекает в нижний закрытый резервуар В при напоре Н (рис. 3.23). Определить расход воды в трубе, если показание ртутного манометра, установленного на нижнем резервуаре, h.

Таблица 3.46

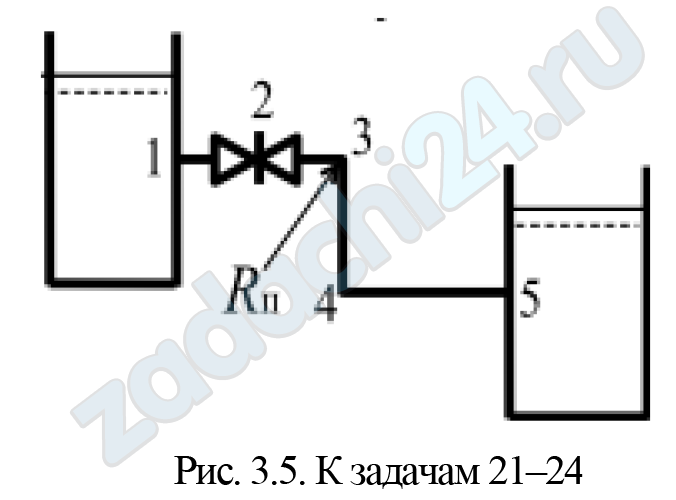

9.239 Пользуясь справочными материалами, определить сумму коэффициентов местных сопротивлений трубы диаметром d, соединяющей два резервуара (рис. 3.7) и имеющей местные сопротивления 1-5.

Таблица 14

9.240 По длинному трубопроводу диаметром d длиной l движется жидкость с расходом Q при температуре t ºС. Определить потери напора на трение по длине h_l и суммарные потери напора h_пот. Потери напора по длине установить через гидравлический коэффициент трения λ .

Таблица 3.4

Схемы движущейся жидкости

Таблица 3.5

Варианты исходных данных
