8 Расчет на устойчивость

8.1 (Вариант 39) Расчет на устойчивость

Стержень длиной l сжимается продольной нагрузкой F.

Требуется:

1) для заданной формы поперечного сечения подобрать размер а, принимая допускаемые напряжения [σ]=160 МПа;

2) определить величину критической силы по формулам Эйлера или Ясинского и вычислить коэффициент запаса устойчивости.

Расчетная схема приведена на рис. 9.1, форма поперечного сечения и материал стержня на рис. 9.2.Расчет на устойчивость Стержень длиной l сжимается продольной нагрузкой F. Требуется: 1) для заданной формы поперечного сечения подобрать размер а, принимая допускаемые напряжения [σ]=160 МПа; 2) определить величину критической силы по формулам Эйлера или Ясинского и вычислить коэффициент запаса устойчивости. Расчетная схема приведена на рис. 9.1, форма поперечного сечения и материал стержня на рис. 9.2.

Скачать файл (банки РФ) 200 RUB

Методические указания.pdf

ВУЗ: ВолгГТУ


8.2 Стальной стержень длиной L сжимается силой F (рис. 4). Стержень имеет различные схемы закрепления концов (два типа) и различные формы поперечного сечения (пять видов). Всего десять типов задач. Для схем I-V, коэффициент приведения длины μ = 2/3, для схем VI-X, μ = 1. Требуется:

1) найти размеры поперечного сечения при допускаемом напряжении [σ] = 160 МПа (16 кН/см²) (расчет производить последовательными приближениями, предварительно приняв величину коэффициента    φ = 0,5);

2) найти числовое значение критической силы и коэффициент запаса устойчивости.Стальной стержень длиной L сжимается силой F (рис. 4). Стержень имеет различные схемы закрепления концов (два типа) и различные формы поперечного сечения (пять видов). Всего десять типов задач. Для схем I-V, коэффициент приведения длины μ = 2/3, для схем VI-X, μ = 1. Требуется: 1) найти размеры поперечного сечения при допускаемом напряжении [σ] = 160 МПа (16 кН/см²) (расчет производить последовательными приближениями, предварительно приняв величину коэффициента    φ = 0,5); 2) найти числовое значение критической силы и коэффициент запаса устойчивости. Данные взять из таблицы 4.

Таблица 4

Вариант Данные величины
F, кН l, м
1 80 2,0
Скачать файл (банки РФ) 200 RUB


8.3 Расчёт стержня на устойчивость

Для стального стержня длиной l, сжимаемого силой F, требуется:

1) подобрать размеры поперечного сечения стержня из условия его устойчивости при допускаемом напряжении на сжатие [σ] = 160 МПа (расчет проводить методом последовательных приближений по коэффициенту снижения допускаемых напряжений на сжатие);

2) найти величину критической силы и коэффициент запаса устойчивости nу.Расчёт стержня на устойчивость Для стального стержня длиной l, сжимаемого силой F, требуется: 1) подобрать размеры поперечного сечения стержня из условия его устойчивости при допускаемом напряжении на сжатие [σ] = 160 МПа (расчет проводить методом последовательных приближений по коэффициенту снижения допускаемых напряжений на сжатие); 2) найти величину критической силы и коэффициент запаса устойчивости nу.

Таблица 12 – Исходные данные к заданию 7

Вариант F, кН l, м
034 140 2,8
Скачать файл (банки РФ) 350 RUB

Методические указания.pdf

ВУЗ: РГАЗУ


8.4 Проектный расчет центрально сжатого стержня на устойчивость

Стержень длиной l заданного сечения (табл. 13) с заданным способом закрепления (рис.1) сжимается нагрузкой. Требуется:

а) из расчета на устойчивость с помощью таблиц коэффициентов снижения допускаемых напряжений определить размеры сечения стержня;

б) определить величину критической силы;

в) определить фактический коэффициент запаса устойчивости.

Исходные данные взять из табл.12. Модуль упругости принять равным: сталь − ЕСТ = 2·105 МПа; дюралюминий − ЕД = 0,7·105 МПа.

Если при расчете гибкости λ на первом приближении значение гибкости получается больше 220 (λ = (μ·l)/iMIN > 220), необходимо уменьшить длину l (в 2, 3, 4 раза), чтобы λ ≤ 220 и далее в расчете использовать уменьшенную длину.Проектный расчет центрально сжатого стержня на устойчивость Стержень длиной l заданного сечения (табл. 13) с заданным способом закрепления (рис.1) сжимается нагрузкой. Требуется: а) из расчета на устойчивость с помощью таблиц коэффициентов снижения допускаемых напряжений определить размеры сечения стержня; б) определить величину критической силы; в) определить фактический коэффициент запаса устойчивости. Исходные данные взять из табл.12. Модуль упругости принять равным: сталь − ЕСТ = 2·105 МПа; дюралюминий − ЕД = 0,7·105 МПа. Если при расчете гибкости λ на первом приближении значение гибкости получается больше 220 (λ = (μ·l)/iMIN > 220), необходимо уменьшить длину l (в 2, 3, 4 раза), чтобы λ ≤ 220 и далее в расчете использовать уменьшенную длину.

Таблица 12 – Исходные данные для задачи 6

Вариант 186
Способ

закрепления (рис. 1)

Материал

стержня

σТ, МПа σПЦ, МПа F, кН l, м nПР
I Сталь 45 360 305 310 4,2 1,4
Скачать файл (банки РФ) 300 RUB

ВУЗ: ИРНИТУ


8.5 (Вариант 42094) Определить допускаемое значение силы [Ру] из расчета на устойчивость стержня.

Коэффициенты запаса устойчивости:

– для стали nу = 2,5;

– для чугуна nу = 4.

Опорные закрепления стержня в обеих главных плоскостях одинаковы.

Основные параметры даны в табл. 7.2, расчетные схемы и поперечные сечения стержней приведены на рис. 7.4.

П р и м е ч а н и е. Формула Ясинского  применима, если гибкость стержня λ удовлетворяет условиям:

— для стали: 40 ≤ λ  ≤ λ пред;

— для чугуна: 20 ≤ λ  ≤ λ пред.

При λ > λпред применяется формула Эйлера.Определить допускаемое значение силы [Ру] из расчета на устойчивость стержня. Коэффициенты запаса устойчивости: – для стали nу = 2,5; – для чугуна nу = 4. Опорные закрепления стержня в обеих главных плоскостях одинаковы. Основные параметры даны в табл. 7.2, расчетные схемы и поперечные сечения стержней приведены на рис. 7.4. П р и м е ч а н и е. Формула Ясинского  применима, если гибкость стержня λ удовлетворяет условиям: - для стали: 40 ≤ λ  ≤ λ пред; - для чугуна: 20 ≤ λ  ≤ λ пред. При λ > λпред применяется формула Эйлера.

Таблица 7.2

l, м а1, мм а2, мм а3, мм Материал Е·10-5, МПа σпц, МПа
2,4 30 60 85 Чугун 1,0 180

Продолжение таблицы 7.2

Коэффициенты Ясинского
а, МПа b, МПа с, МПа
700 11,6 0,051
Скачать файл (банки РФ) 250 RUB

ВУЗ: ПГУ


8.6 Стальной стержень длиной L сжимается силой F (рис. 4). Стержень имеет различные схемы закрепления концов (два типа) и различные формы поперечного сечения (пять видов). Всего десять типов задач. Для схем I-V, коэффициент приведения длины μ = 2/3, для схем VI-X, μ = 1. Требуется:

1) найти размеры поперечного сечения при допускаемом напряжении [σ] = 160 МПа (16 кН/см²) (расчет производить последовательными приближениями, предварительно приняв величину коэффициента    φ = 0,5);

2) найти числовое значение критической силы и коэффициент запаса устойчивости. Данные взять из таблицы 4.Стальной стержень длиной L сжимается силой F (рис. 4). Стержень имеет различные схемы закрепления концов (два типа) и различные формы поперечного сечения (пять видов). Всего десять типов задач. Для схем I-V, коэффициент приведения длины μ = 2/3, для схем VI-X, μ = 1. Требуется: 1) найти размеры поперечного сечения при допускаемом напряжении [σ] = 160 МПа (16 кН/см²) (расчет производить последовательными приближениями, предварительно приняв величину коэффициента    φ = 0,5); 2) найти числовое значение критической силы и коэффициент запаса устойчивости.

Таблица 4

Вариант Данные величины
F, кН l, м
1 80 2,0
Скачать файл (банки РФ) 200 RUB


8.7 Стальной стержень длиной l загружен продольной силой F (рис. 3.14). Форма поперечного сечения стержня показана на рис. 3.15. При выполнении расчетов принять R = 210МПа, E = 2·105 МПа.

Требуется:

  1. Методом последовательных приближений определить размеры поперечного сечения стержня.
  2. Определить величину критической силы и коэффициент запаса по устойчивости.

Данные взять из табл. 3.9.Стальной стержень длиной l загружен продольной силой F (рис. 3.14). Форма поперечного сечения стержня показана на рис. 3.15. При выполнении расчетов принять R = 210МПа, E = 2·105 МПа. Требуется: Методом последовательных приближений определить размеры поперечного сечения стержня. Определить величину критической силы и коэффициент запаса по устойчивости.

Таблица 3.9

F, кН l, м Схема колонны Форма поперечного сечения
200 5,0 5 7
Скачать файл (банки РФ) 200 RUB

ВУЗ: ТГАСУ


8.8 (Вариант 22092) Определить допускаемое значение силы [Ру] из расчета на устойчивость стержня.

Коэффициенты запаса устойчивости:

– для стали nу = 2,5;

– для чугуна nу = 4.

Опорные закрепления стержня в обеих главных плоскостях одинаковы.

Основные параметры даны в табл. 7.2, расчетные схемы и поперечные сечения стержней приведены на рис. 7.4.

П р и м е ч а н и е. Формула Ясинского  применима, если гибкость стержня λ удовлетворяет условиям:

— для стали: 40 ≤ λ  ≤ λ пред;

— для чугуна: 20 ≤ λ  ≤ λ пред.

При λ > λпред применяется формула Эйлера.Определить допускаемое значение силы [Ру] из расчета на устойчивость стержня. Коэффициенты запаса устойчивости: – для стали nу = 2,5; – для чугуна nу = 4. Опорные закрепления стержня в обеих главных плоскостях одинаковы. Основные параметры даны в табл. 7.2, расчетные схемы и поперечные сечения стержней приведены на рис. 7.4. П р и м е ч а н и е. Формула Ясинского  применима, если гибкость стержня λ удовлетворяет условиям: - для стали: 40 ≤ λ  ≤ λ пред; - для чугуна: 20 ≤ λ  ≤ λ пред. При λ > λпред применяется формула Эйлера.

Таблица 7.2

l, м а1, мм а2, мм а3, мм Материал Е·10-5, МПа σпц, МПа
2,4 20 45 60 Чугун 1,0 180

Продолжение таблицы 7.2

Коэффициенты Ясинского
а, МПа b, МПа с, МПа
700 11,6 0,051
Скачать файл (банки РФ) 300 RUB

ВУЗ: ПГУ


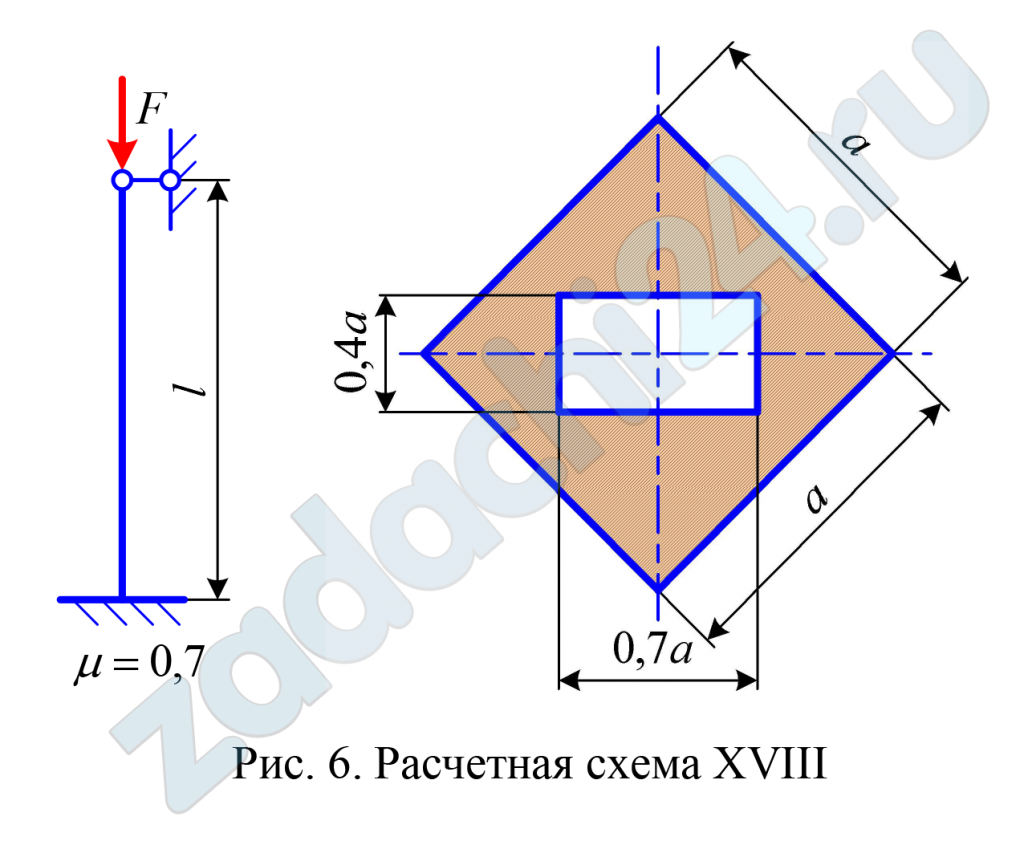

8.9 Проектный расчет центрально сжатого стержня на устойчивость

Стержень длиной l заданного сечения (табл. 13) с заданным способом закрепления (рис.1) сжимается нагрузкой. Требуется:

а) из расчета на устойчивость с помощью таблиц коэффициентов снижения допускаемых напряжений определить размеры сечения стержня;

б) определить величину критической силы;

в) определить фактический коэффициент запаса устойчивости.

Исходные данные взять из табл.12. Модуль упругости принять равным: сталь − ЕСТ = 2·105 МПа; дюралюминий − ЕД = 0,7·105 МПа.

Если при расчете гибкости λ на первом приближении значение гибкости получается больше 220 (), необходимо уменьшить длину l (в 2, 3, 4 раза), чтобы λ ≤ 220 и далее в расчете использовать уменьшенную длину.

Проектный расчет центрально сжатого стержня на устойчивость Стержень длиной l заданного сечения (табл. 13) с заданным способом закрепления (рис.1) сжимается нагрузкой. Требуется: а) из расчета на устойчивость с помощью таблиц коэффициентов снижения допускаемых напряжений определить размеры сечения стержня; б) определить величину критической силы; в) определить фактический коэффициент запаса устойчивости. Исходные данные взять из табл.12. Модуль упругости принять равным: сталь − ЕСТ = 2·105 МПа; дюралюминий − ЕД = 0,7·105 МПа. Если при расчете гибкости λ на первом приближении значение гибкости получается больше 220 (), необходимо уменьшить длину l (в 2, 3, 4 раза), чтобы λ ≤ 220 и далее в расчете использовать уменьшенную длину.

Таблица 12 – Исходные данные для задачи 6

Вариант 600
Способ

закрепления (рис. 1)

Материал

стержня

σТ, МПа σПЦ, МПа F, кН l, м nПР
II Дюралюминий

Д6Т

280 220 630 1,5 1,65



Скачать файл (банки РФ) 250 RUB

ВУЗ: ИРНИТУ
