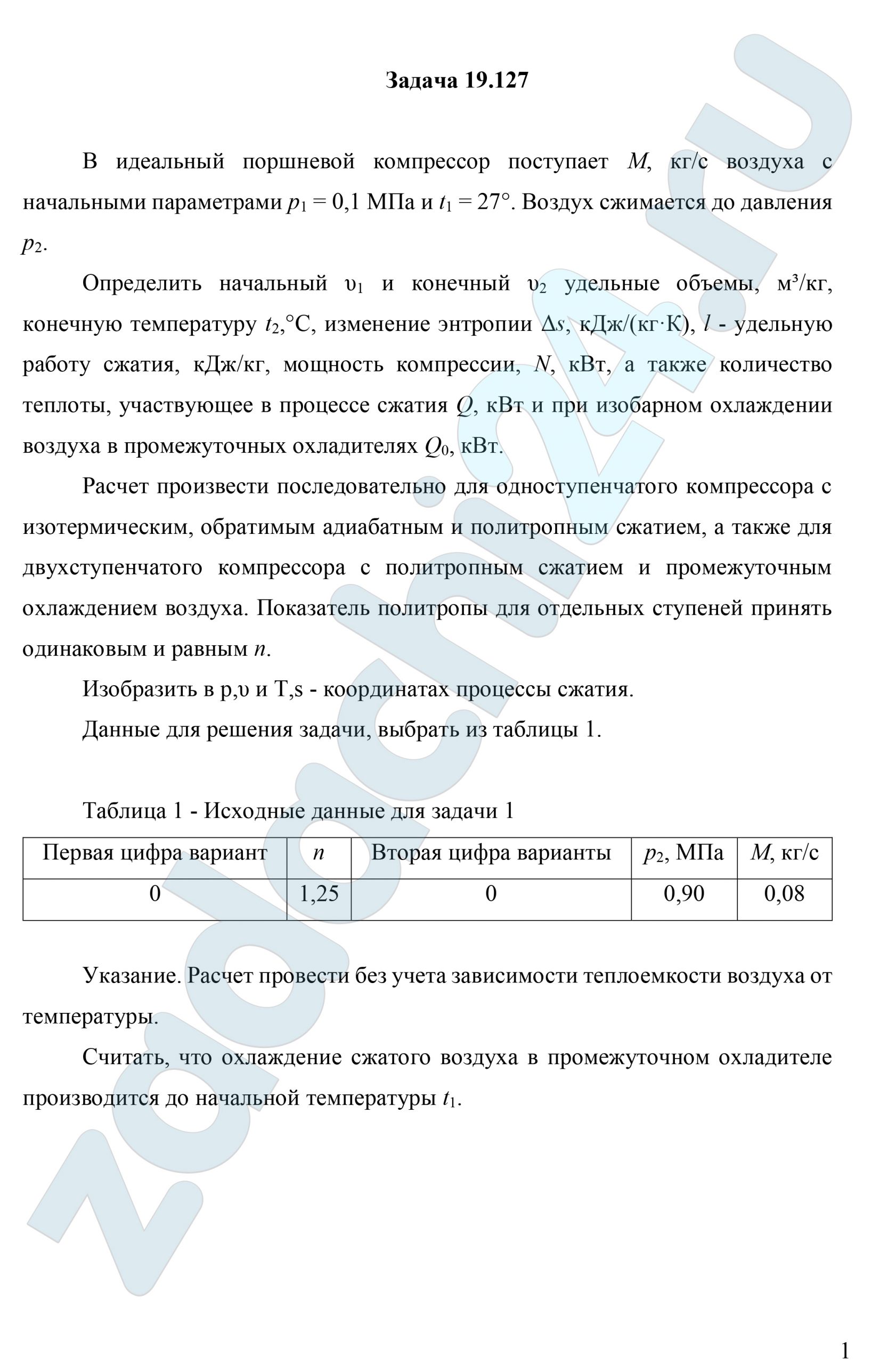

19.127 В идеальный поршневой компрессор поступает М, кг/c воздуха с начальными параметрами р1=0,1 МПа и t1=27 ºC. Воздух сжимается до давления р2.

Определить начальный υ1 и конечный υ2 удельные объемы, м³/кг, конечную температуру t2, ºC, изменение энтропии Δs, кДж/(кг·К), l — удельную работу сжатия, кДж/кг, мощность компрессии, N, кВт, а также количество теплоты, участвующее в процессе сжатия Q, кВт и при изобарном охлаждении воздуха в промежуточных охладителях Q0, кВт.

Расчет произвести последовательно для одноступенчатого компрессора с изотермическим, обратимым адиабатным и политропным сжатием, а также для двухступенчатого компрессора с политропным сжатием и промежуточным охлаждением воздуха. Показатель политропы для отдельных ступеней принять одинаковым и равным n.

Изобразить в p,υ — и T,s  — координатах процессы сжатия.

Данные для решения задачи, выбрать из таблицы 1.

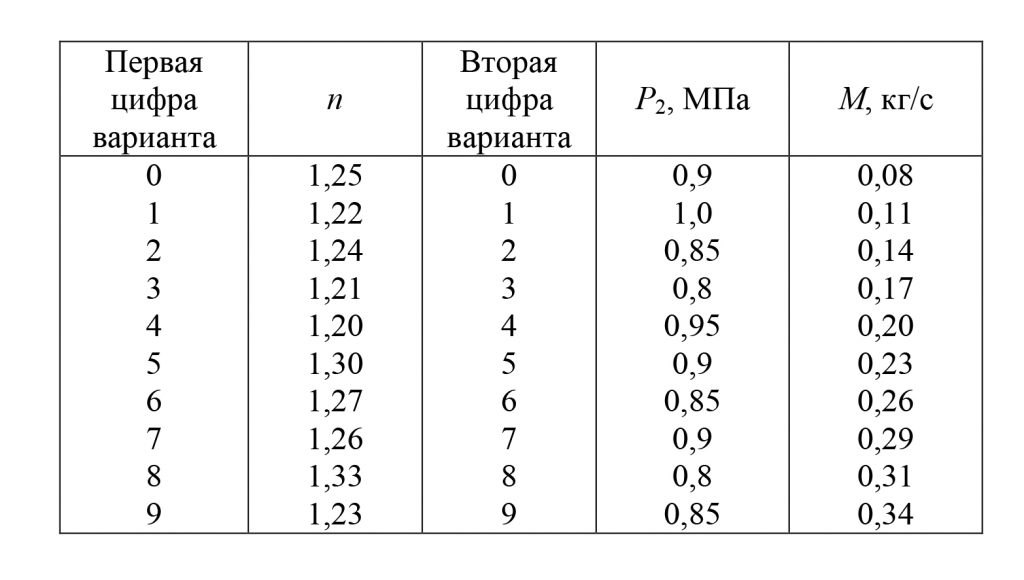

Таблица 1 — Исходные данные для задачи 1

Вариант n р2, МПа М, кг/c
00 1,25 0,9 0,08

Указание. Расчет провести без учета зависимости теплоемкости воздуха от температуры.

Считать, что охлаждение сжатого воздуха в промежуточном охладителе производится до начальной температуры t1.

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf

Оформление готовой работы

ВУЗ: КубГТУ

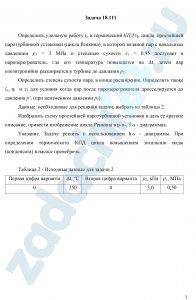

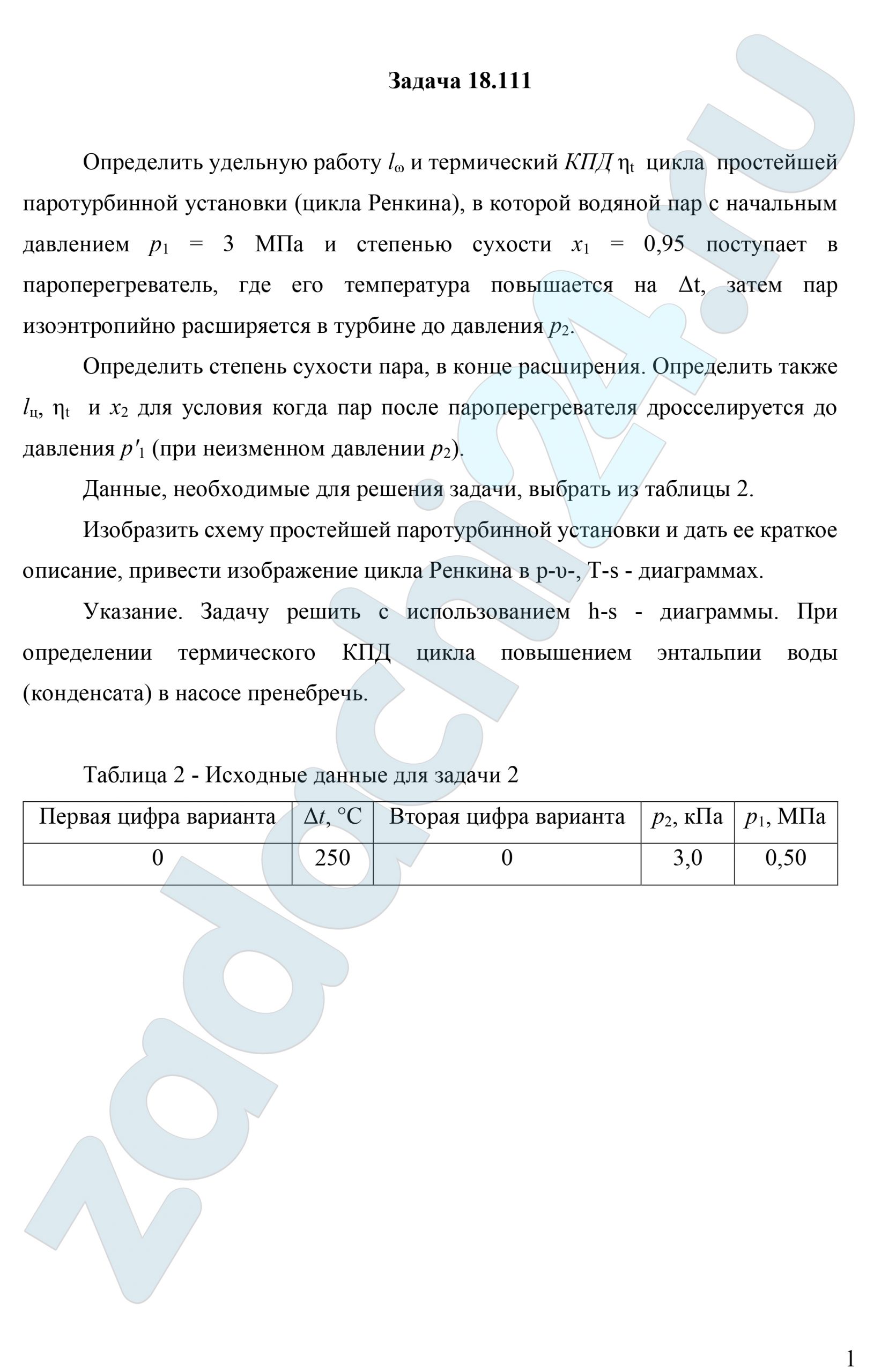

18.111 Определить удельную работу lω и термический КПД ηt цикла  простейшей паротурбинной установки (цикла Ренкина), в которой водяной пар с начальным давлением р1=3 МПа и степенью сухости х1=0,95 поступает в пароперегреватель, где его температура повышается на Δt, затем пар изоэнтропийно расширяется в турбине до давления p2.

Определить степень сухости пара, в конце расширения. Определить также lц, ηt и x2 для условия когда пар после пароперегревателя дросселируется до давления p′1 (при неизменном давлении p2).

Данные, необходимые для решения задачи, выбрать из таблицы 2.

Изобразить схему простейшей паротурбинной установки и дать ее краткое описание, привести изображение цикла Ренкина в p-υ -, T-s — диаграммах.

Указание. Задачу решить с использованием h-s — диаграммы. При определении термического  цикла повышением энтальпии воды (конденсата) в насосе пренебречь.

Таблица 2 — Исходные данные для задачи 2

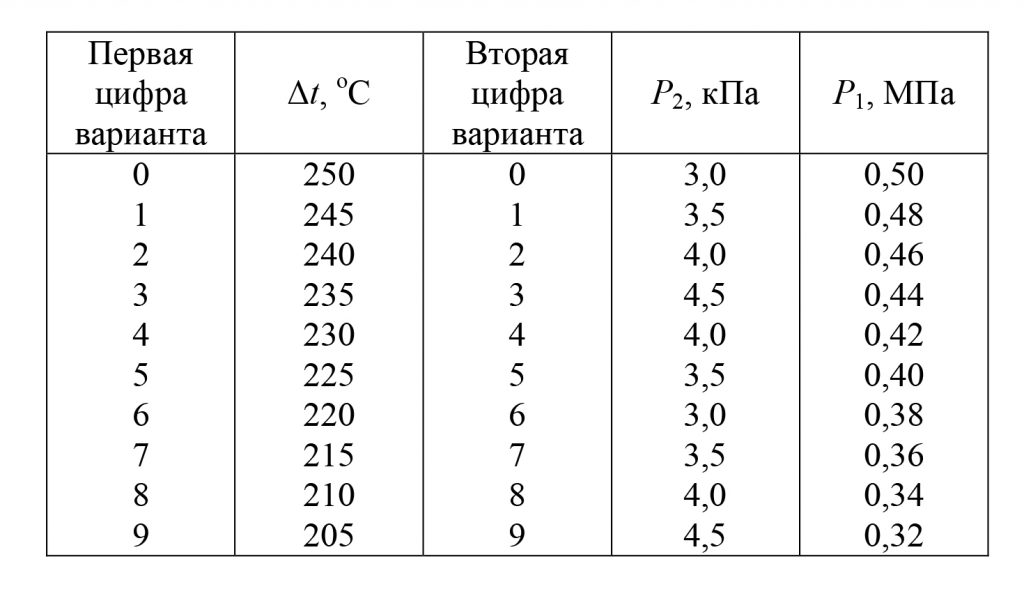

Вариант Δt, ºС р2, кПа р1, МПа
00 250 3 0,50

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 0910, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf

ВУЗ: КубГТУ

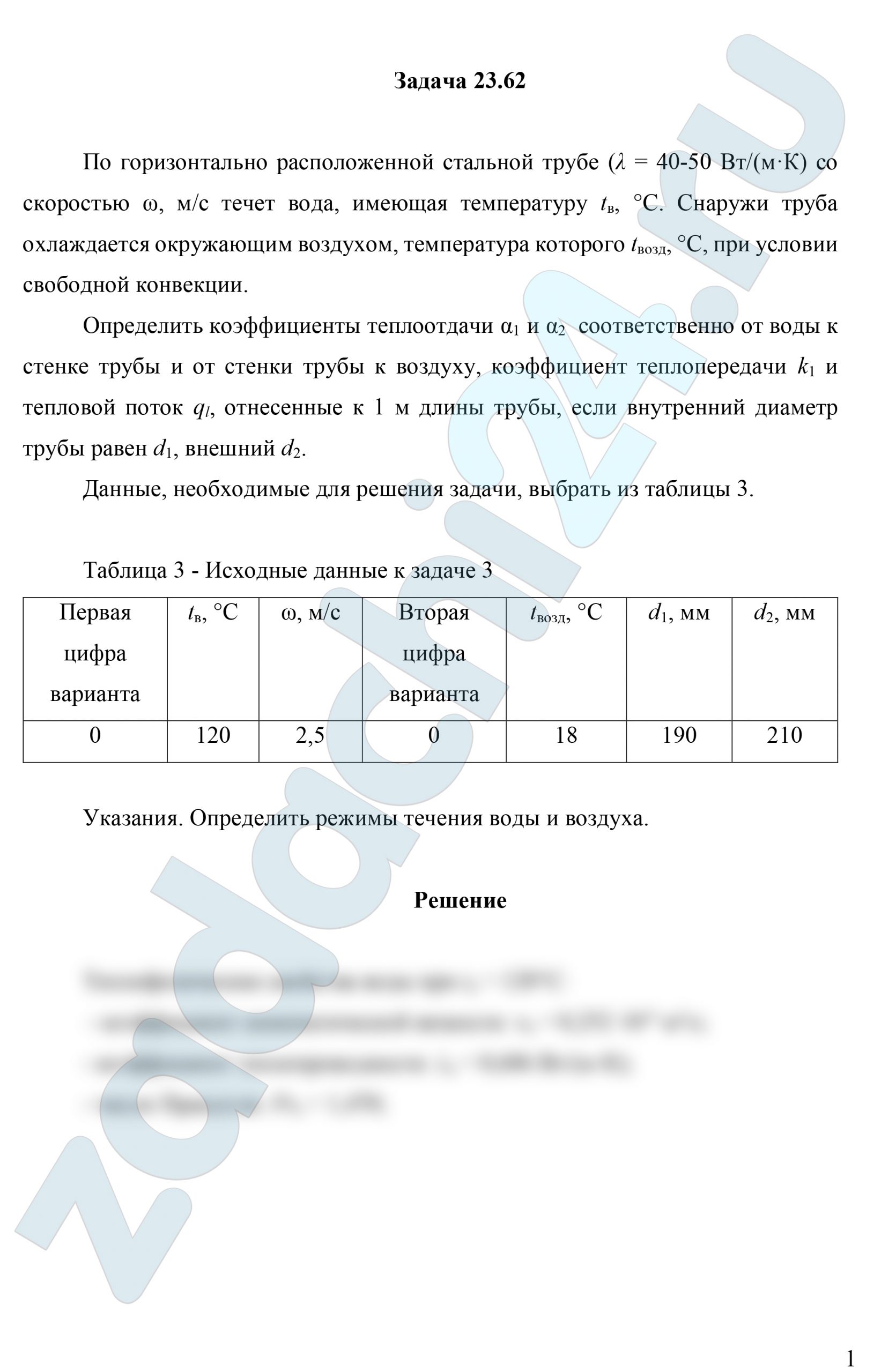

23.62 По горизонтально расположенной стальной трубе (λ=40-50 Вт/(м·К) со скоростью ω, м/c течет вода, имеющая температуру tв, ºС. Снаружи труба охлаждается окружающим воздухом, температура которого tвозд, ºС, при условии свободной конвекции.

Определить коэффициенты теплоотдачи α1 и α2 соответственно от воды к стенке трубы и от стенки трубы к воздуху, коэффициент теплопередачи k1 и тепловой поток q1, отнесенные к 1 м длины трубы, если внутренний диаметр трубы равен d1, внешний d2.

Данные, необходимые для решения задачи, выбрать из таблицы 3.

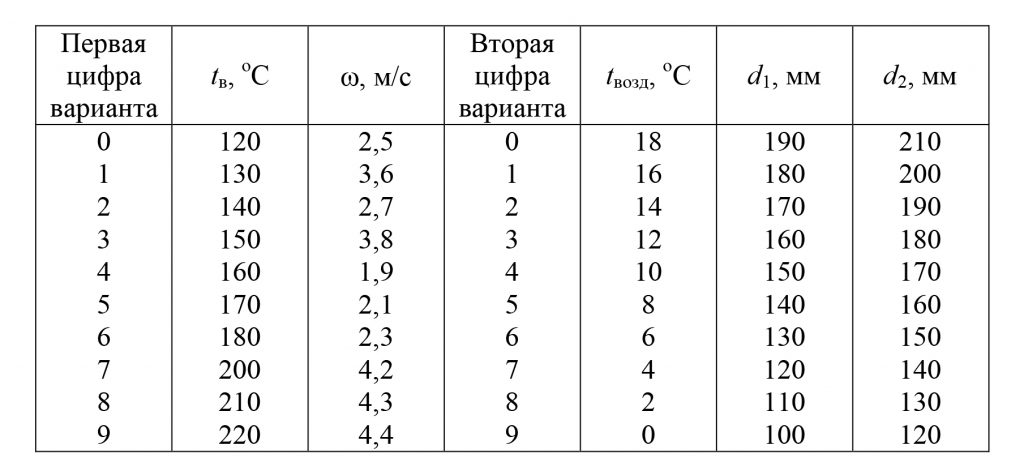

Таблица 3 — Исходные данные к задаче 3

Вариант tв, °С ω, м/c tвозд, °С d1, мм d2, мм
00 120 2,5 18 190 210

Указания. Определить режимы течения воды и воздуха.

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf

ВУЗ: КубГТУ

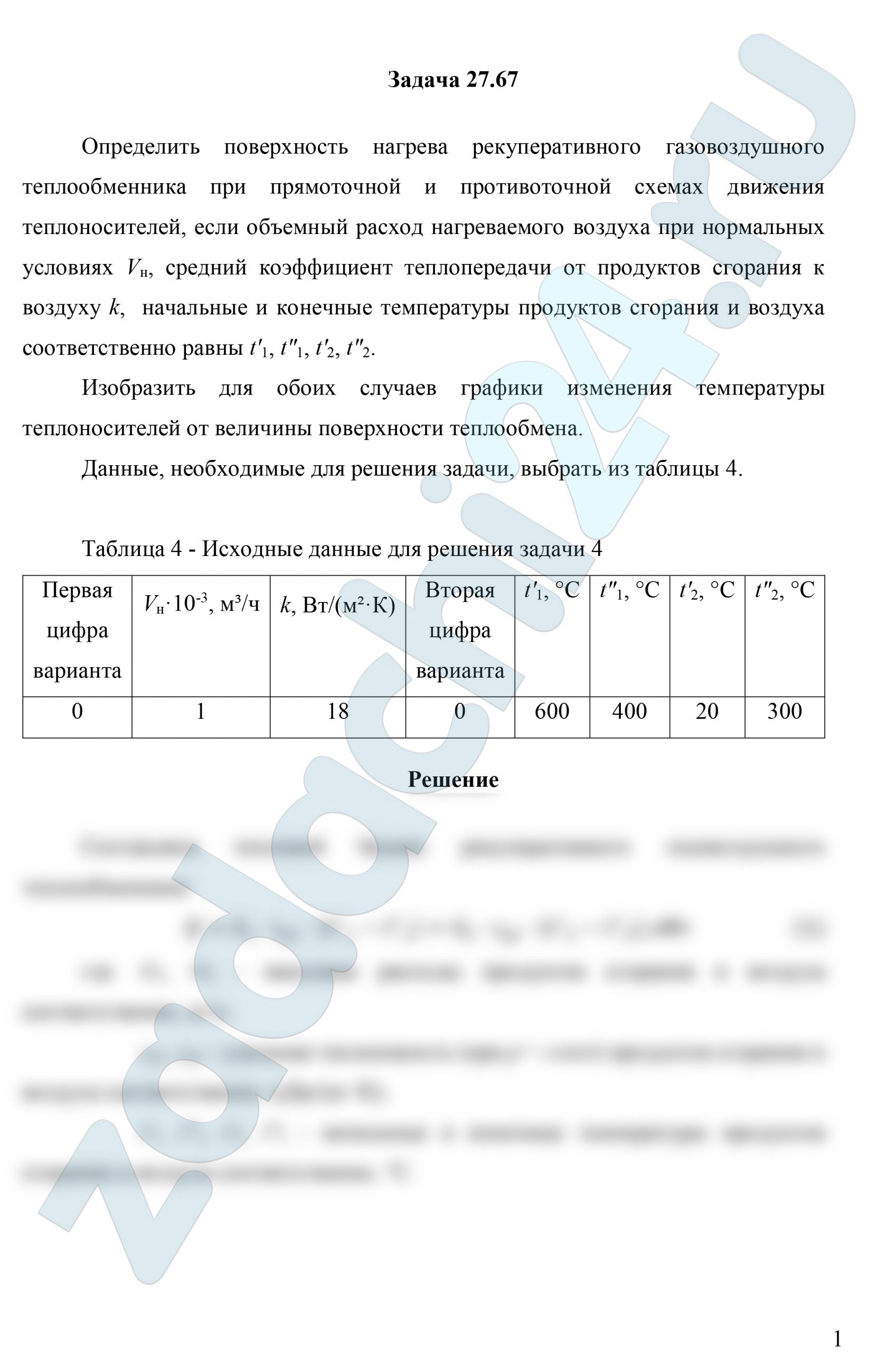

27.67 Определить поверхность нагрева рекуперативного газовоздушного теплообменника при прямоточной и противоточной схемах движения теплоносителей, если объемный расход нагреваемого воздуха при нормальных условиях Vн, средний коэффициент теплопередачи от продуктов сгорания к воздуху k, начальные и конечные температуры продуктов сгорания и воздуха соответственно равны t′1, t″1, t′2, t″2.

Изобразить для обоих случаев графики изменения температуры теплоносителей от величины поверхности теплообмена.

Данные, необходимые для решения задачи, выбрать из таблицы 4.

Таблица 4 — Исходные данные для решения задачи 4

Вариант 00
Vн⸱10^-3, м³/час k, Вт/(м²⸱К) t’1, ºC t”1, ºC t’2, ºC t”2, ºC
1 18 600 400 20 300

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.
