8 Истечение жидкости через отверстия и насадки

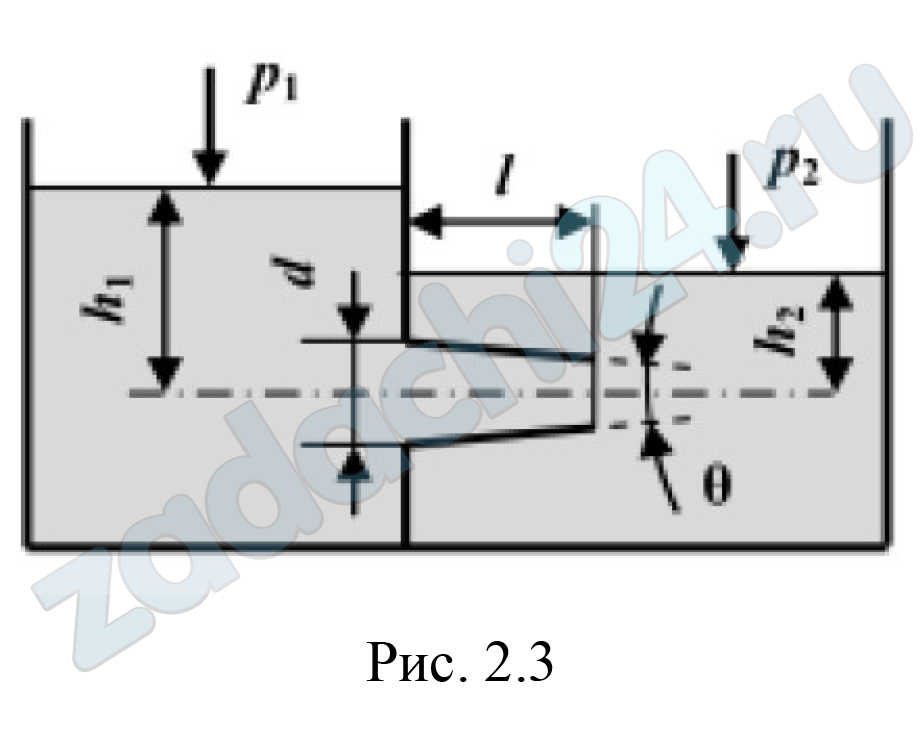

8.261 Определить расход воды, протекающей через цилиндрический, конический насадок или круглое отверстие в тонкой стенке (рис. 2.3) из одного бака в другой, по данным табл. 19. Значение давления дано в атмосферах, ра =1 атм =101325 Па.
Таблица 19
| № задачи | Тип насадка | h1, м | h2, м | Диаметр
отв. d, мм |
р1, атм | р2, атм |
| 47 | Отв. в тонкой стенке | 4 | 0 | 30 | ра | рабс = 1,4 |

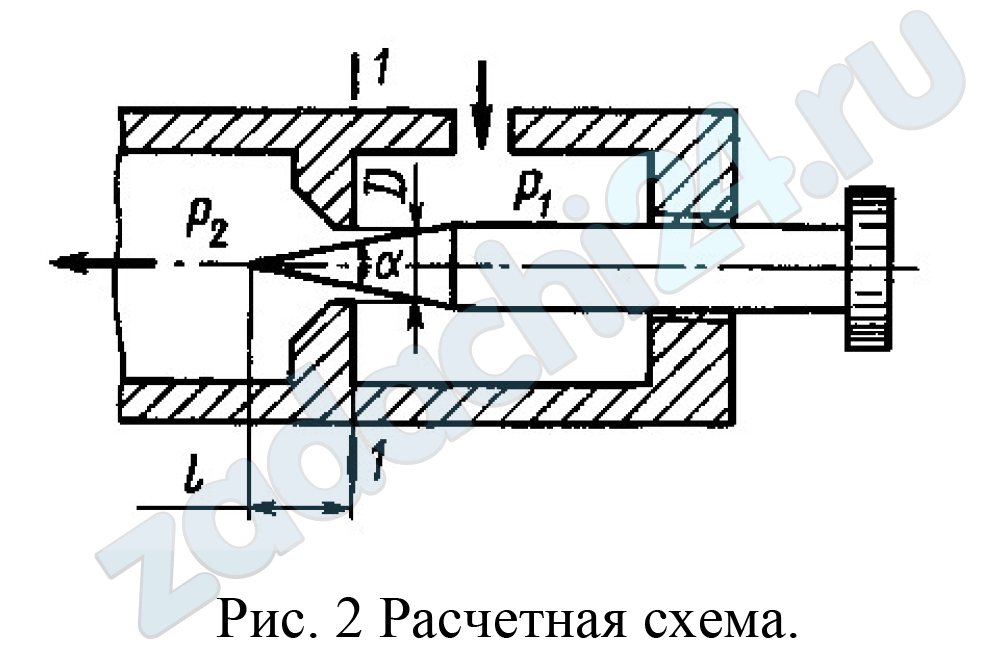

8.262 Определить на какое расстояние L в регулируемые игольчатые дросселя необходимо вдвинуть иглу в дросселирующее отверстие для обеспечения перепада давления Δp, если известны угол иглы α, диаметр дросселирующего отверстия D, его коэффициент расхода μ, расход жидкости Q, плотность рабочей жидкости ρ, кг/м³.
Указание: площадь дросселирующего кольца определить по приближенной формуле: ωдр =ω0 – ωи, где ω0 – площадь отверстия, ωи – площадь иглы в сечении 1-1.
Таблица 2
| Исходные данные | Вариант |
| 1 | |
| Δр, МПа | 3,2 |
| α, º | 30 |
| D, мм | 6 |
| μ | 0,6 |
| Q, л/c | 1,2 |
| ρ, кг/м | 900 |

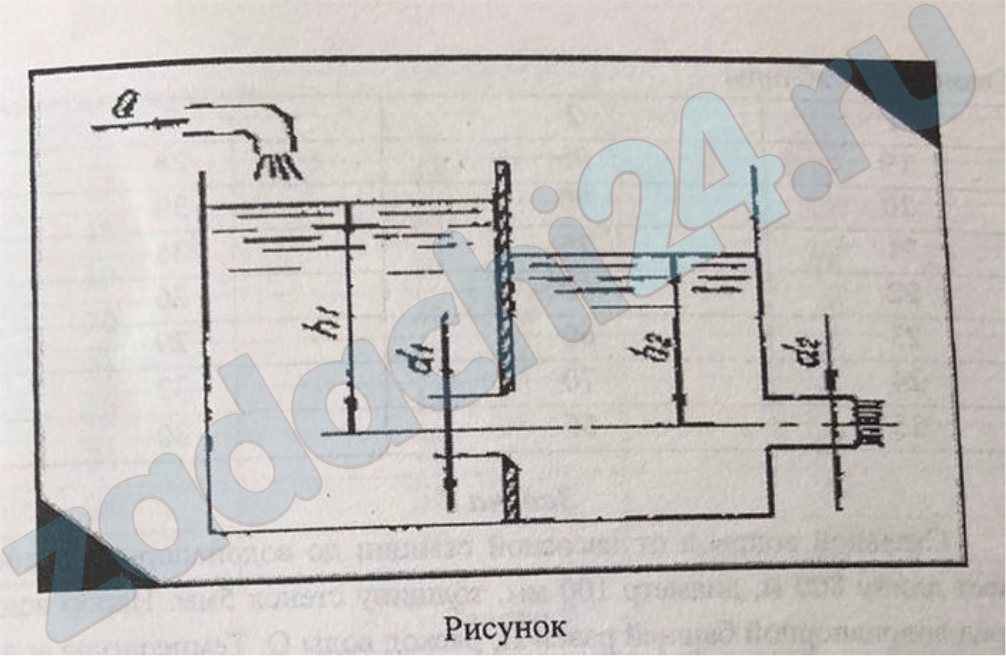

8.263 В бак, разделенный перегородкой на два отсека, поступает расход воды Q. В перегородке имеется отверстие диаметром d1 = 75 мм. Из второго отсека вода вытекает в атмосферу через внешний цилиндрический насадок диаметром d2. Определить, на каких уровнях h1 и h2 установится вода в отсеках при достижении стационарного режима. Плотность воды 1000 кг/м³.
Таблица — Исходные данные
| № варианта | d2, мм | Q, л/c |
| 11 | 75 | 25 |
8.264 Определить расход жидкости при истечении из различных по форме отверстий при постоянном напоре. Учесть температуру жидкости. Схемы истечения приводятся на рисунке 4.1.

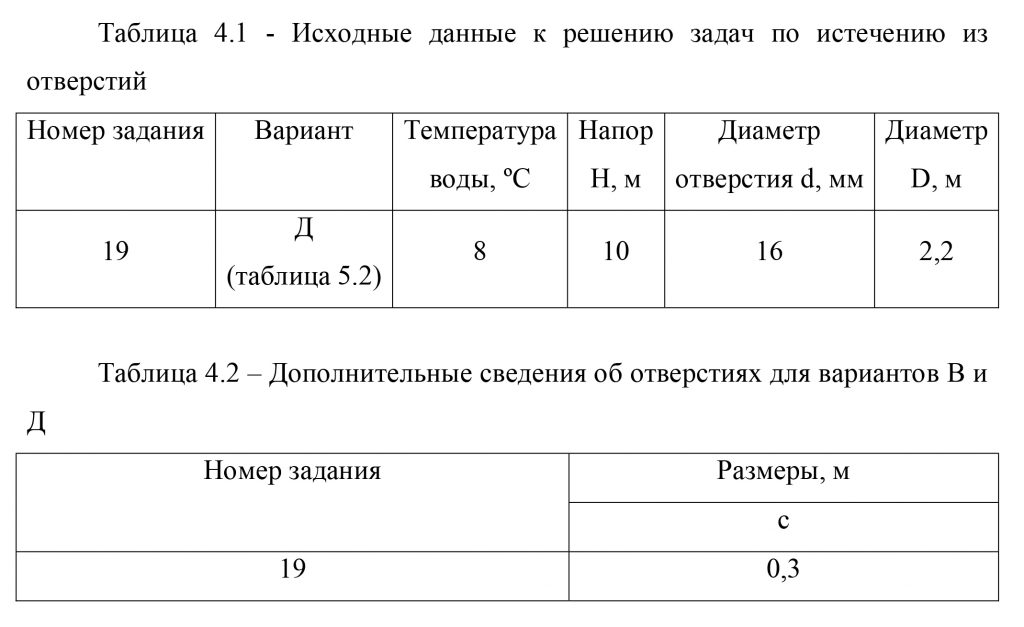

Данные для решения задач даются в таблицах 4.1 и 4.2.
8.265 Как изменится расход и скорость истечения в атмосферу из резервуара для варианта Б (рисунок 4.2), если к отверстию присоединить насадки: внешний цилиндрический; внутренний цилиндрический; конический расходящийся; конический сходящийся; коноидальный или цилиндрический с радиальным входом (тип насадка принимается по варианту).

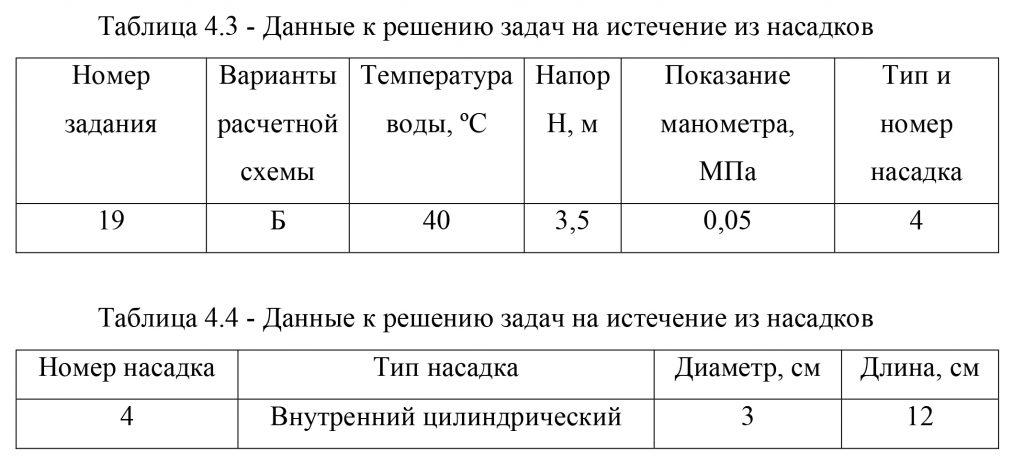

Данные к решению задач приводятся в таблице 4.3.
В таблице 4.4 даются характеристики различных типов насадков, а на рисунке 4.3 представлены различные типы насадков, которые используются в гидротехнике и мелиорации.

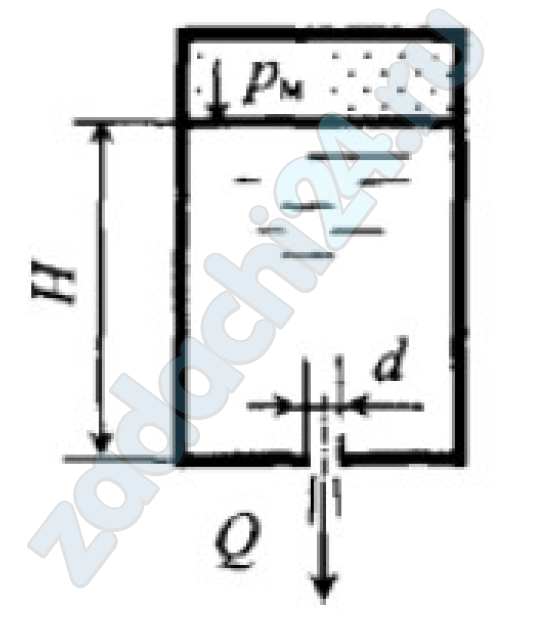

8.266 Вода вытекает из закрытого резервуара в атмосферу через отверстие диаметром d = 20 мм.
Глубина погружения центра отверстия H = 0,45 мм, манометрическое давление на поверхности жидкости pм = 0,83 кПа. Определить расход жидкости, а также необходимое манометрическое давление для пропуска того же расхода, если к отверстию присоединить цилиндрический внешний насадок.

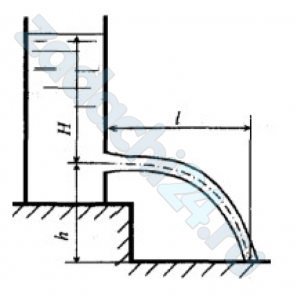

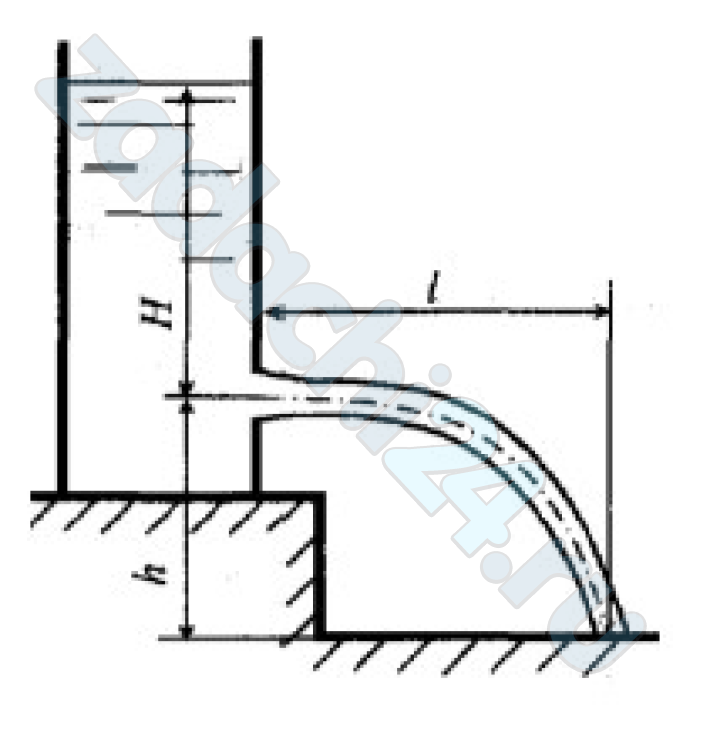

8.267 Открытый призматический резервуар с вертикальными стенками опоражнивается через отверстие диаметром d = 2,5 см (рис.).
Площадь поперечного сечения резервуара = 1,2 м². Через 5 мин напор составил Н2 =0,7 м. Определить в начальный момент времени расход, и дальность полета струи, если отверстие расположено на высоте h = 0,45 м от пола.
