8 Истечение жидкости через отверстия и насадки
8.251 Определить расход воды через отверстие с острой кромкой диаметром d = 120 мм, выполненное в торце трубы диаметром D = 200 мм, если показания манометра перед отверстием ризб = 105 Па. Высота расположения манометра над осью трубы h = 1,3 м. Как изменится расход, если к отверстию присоединить конический сходящийся насадок (пунктир) с углом конусности 13° (рис. 3)?

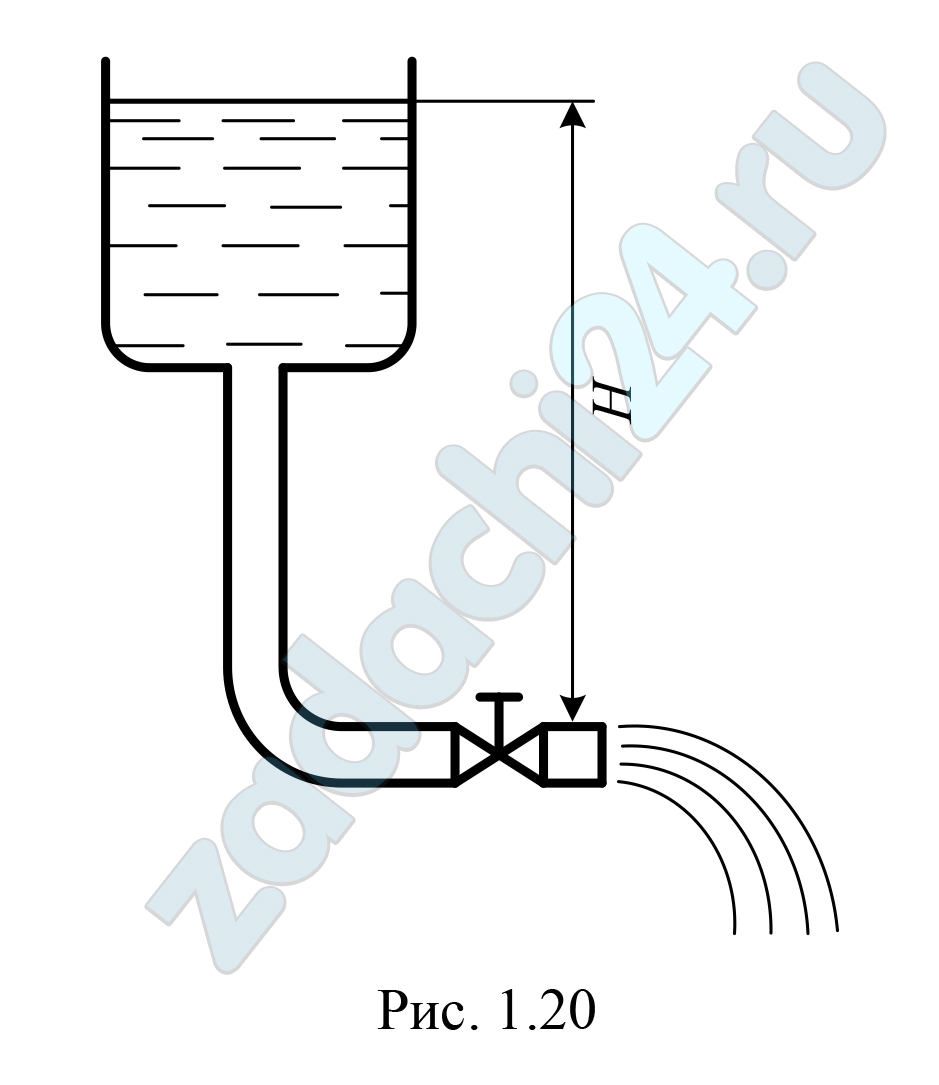

8.252 Определить напор H, требуемый для пропуска заданного расхода Q воды вытекающей из открытого бака в атмосферу, если d – диаметр трубы, а μ — коэффициент расхода. Значения Q и d приведены в таблице 1.34. Гидравлическим сопротивлением трубопровода пренебречь.
Таблица 1.34
| Вариант | Q, л/с | d, м | μ |
| 2 | 4,5 | 0,07 | 0,79 |
8.253 Два круглых отверстия одного диаметра d = 16 мм расположены один выше другого на расстоянии Н1 = 30 см, центр нижнего расположен на Н2 = 15 см выше дна. Определить, при какой глубине воды в резервуаре суммарный расход через отверстия будет 1,3 л/с (рис. 4).

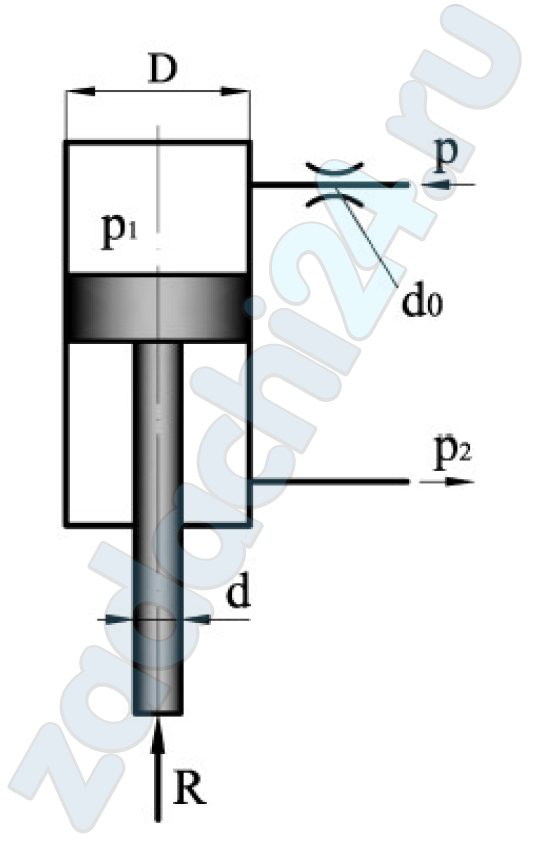

8.254 Через дроссель диаметром d0 = 2,0 мм в поршневую полость гидроцилиндра рабочая жидкость (ρ = 895 кг/м³) подводится под давлением р = 12,5 МПа (рис.). Давление на сливе р2 = 200 кПа, усилие на штоке R = 20 кН. Диаметр поршня D = 80 мм, диаметр штока d = 50 мм. Определить скорость перемещения поршня, если коэффициент расхода дросселя μ = 0,62. Весом поршня и штока, трением в гидроцилиндре и утечками жидкости пренебречь. Движение поршня считать равномерным.

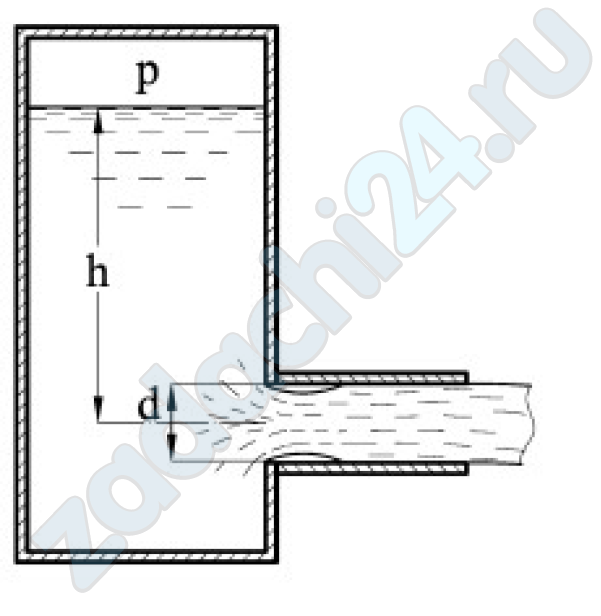

8.255 Истечение воды из закрытого вертикального резервуара в атмосферу происходит при постоянном напоре h = 2,0 м через внешний цилиндрический насадок диаметром d = 120 мм. Какое избыточное давление р необходимо создать на свободной поверхности воды в резервуаре для того, чтобы расход при истечении был не менее Q = 80 л/с ?
8.256 Истечение воды из закрытого вертикального резервуара в атмосферу происходит при постоянном напоре h = 6,0 м через внешний цилиндрический насадок диаметром d = 60 мм. Какое избыточное давление р необходимо создать на свободной поверхности воды в резервуаре для того, чтобы расход при истечении был не менее Q = 45,0 л/с ?
8.257 Определить скорость поршня гидроцилиндра при движении против нагрузки F. Давление на входе в дроссель ДР pн, на сливе pс = 0,30 МПа. Диаметры: поршня D, штока Dш, отверстия дросселя d. Коэффициент расхода дросселя принять μ = 0,62. Рабочая жидкость – масло (ρ = 900 кг/м³).
| D, мм | d, мм | рм (рн), МПа | F, кН | Dш, мм |
| 80 | 1,0 | 16 | 70 | 40 |
Все задачи из: Савинов В.Н. Гидравлика НГТУ 2009
8.258 Определить расход и скорость истечения воды из малого круглого отверстия (насадка) диаметром d в боковой тонкой стенке резервуара больших размеров. Напор над центром отверстия (насадка) H, температура воды t = 20ºС.
Таблица 3.7
Варианты исходных данных
| Вариант | d, мм | Н, м |
| 0 | 30 | 5,0 |
8.259 Определить расход воды, протекающей через цилиндрический, конический насадок или круглое отверстие в тонкой стенке (рис. 2.3) из одного бака в другой, по данным табл. 19. Значение давления дано в атмосферах, ра =1 атм =101325 Па.
Таблица 19
| № задачи | Тип насадка | h1, м | h2, м | Диаметр
отв. d, мм |
р1, атм | р2, атм |
| 46 | Отв. в тонкой стенке | 3 | 6 | 20 | ра | рабс = 1,2 |

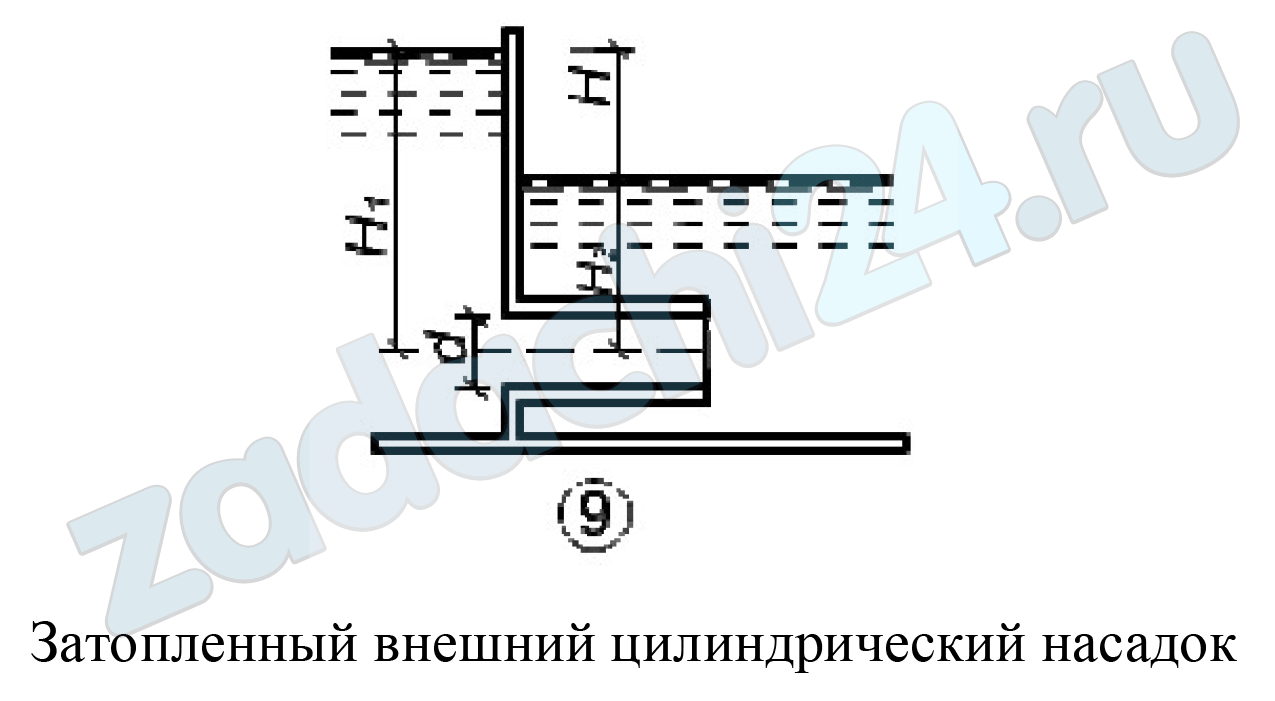

8.260 Определить расход и скорость истечения воды из малого круглого отверстия (насадка) диаметром d в боковой тонкой стенке резервуара больших размеров. Напор над центром отверстия (насадка) H, температура воды t = 20ºС.
Таблица 3.7
Варианты исходных данных
| Вариант | d, мм | Н, м |
| 1 | 10 | 2,0 |
