7 Режимы движения жидкости. Уравнение Бернулли.

7.401 Определить высоту подъёма нефти Н (м), если расход нефти в трубопроводе Q_m, диаметр труб d, показание манометра р_м, относительная плотность нефти δ_н = 0,93, условная вязкость °ВУ.

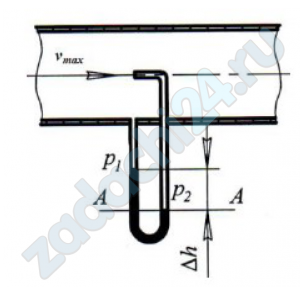

7.402 На оси водопроводной трубы установлена трубка Пито с дифференциальным ртутным манометром (рис.).

Определить максимальную скорость движения воды в трубе v_max;, если разность уровней ртути в манометре Δh = 18 мм

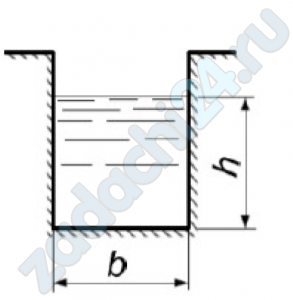

7.403 Определить гидравлический радиус потока в канале прямоугольного сечения (см. рис.) шириной b, если глубина потока ℎ.

Дано: b = 2,0 м; ℎ = 0,2 м. Найти: R.

7.404 В широкой части горизонтальной трубы вода течет со скоростью 0,5 м/с. Найти скорость течения жидкости в узкой части трубы, если разница давлений в широкой и узкой ее частях 1,33 кПа. Плотность воды 10³ кг/м³.

7.405 В дождевальной установке вода подается сначала по трубе диаметром d₁ = 40 мм, которая сужается до d₂ = 24 мм. Статическое давление в широкой части трубы равно 250 кПа, скорость равна 14,4 м/с. Определить статическое давление в узкой части трубы. Плотность воды 10³ кг/м.

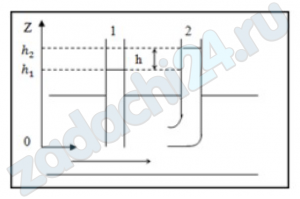

7.406 Какова скорость течения воды в горизонтальной трубе (см. рис.), если в манометрических трубках, указанных на том же рис. разность уровней жидкости равна h.

Считайте, что диаметры трубок одинаковы.

7.407 Определить число Рейнольдса и режим движения для потока жидкости, проходящего в трубе с расходом Q.

Внутренний диаметр трубы d, кинематический коэффициент вязкости жидкости. Критическое значение числа Рейнольдса 2000.

Дано: d = 200 мм; Q = 28,0 л/с; ν = 0,061 см²/с.

Найти: Re; режим.

7.408 Вода протекает по горизонтальной трубе, внезапно сужающейся от d₁ = 200 мм до d₂ = 100 мм (рис.). Расход воды Q = 0,02 м³/с.

Определить какую разность уровней ртути покажет дифференциальный манометр, включенный в месте изменения сечения. Температура воды 20ºС.

7.409 Определить  давление р₁ в сечении 1-1 горизонтально расположенного сопла гидромонитора, необходимое для придания воде скорости w₂ в выходном сечении 2-2, если скорость в сечении 1-1 составляет w₁, м/с.

7.410 Определить  в первом приближении расход воды Q, м³/с, в трубе диаметром d₁,мм.  Труба имеет плавное сужение до диаметра d₂, мм. Показания пьезометров: до сужения h₁, см, в сужении – h₂, см. Температура воды t, °С
