7 Режимы движения жидкости. Уравнение Бернулли.
7.381 Определить гидравлический радиус потока в канале прямоугольного сечения (см. рис. 1.3) шириной b, если глубина потока h.
| Вариант | 1 | |
| Исходные данные | b, м | 0,4 |
| h, м | 1,0 | |
| Ответ | R, м | 0,167 |
Скачать файл (банки РФ) 120 RUB
ВУЗ: ДВГУПС
Все задачи из: Козак Л.В. Гидравлика. Гидродинамика ДВГУПС 2008
7.382 Определить число Рейнольдса и режим движения для потока жидкости, проходящего в трубе с расходом Q. Внутренний диаметр трубы d, кинематический коэффициент вязкости жидкости n. Критическое значение числа Рейнольдса 2000.
| Вариант | 1 | |
| Исходные данные | d, мм | 100 |
| Q, л/с | 7,0 | |
| n, см2/с | 0,012 | |
| Ответ | Re | 74300 |
| режим | турб. | |
Скачать файл (банки РФ) 150 RUB
ВУЗ: ДВГУПС
Все задачи из: Козак Л.В. Гидравлика. Гидродинамика ДВГУПС 2008

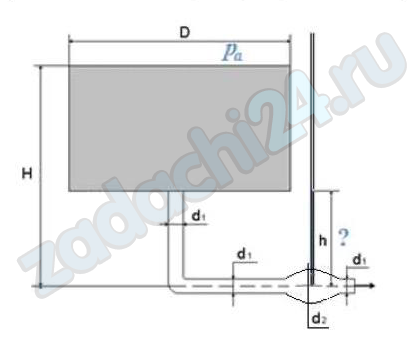

7.383 Из большого бака диаметром D, в котором уровень воды Н до горизонтальной оси сливной трубы поддерживается постоянным, через сливную трубу с внутренним диаметром d1 с местным расширением d2 на горизонтальном участке вытекает вода. Движение установившееся. В месте расширения к трубе присоединена стеклянная трубка, полость которой снизу сообщается с полостью сливной трубы, а сверху с атмосферой. Давление над баком равно атмосферному ра = 105 Па. Определить, на какую высоту h поднимется вода в стеклянной трубке. Жидкость считать идеальной, d1 << D, d2 << D, весом столба жидкости d2 в месте сужения трубы пренебречь. Н = (10 — 0,2·21) = 5,8 м, ρв = 1000 кг/м³, (d2/d1) = (1,5 — 0,01·21) = 1,29.
7.384 Ответить на теоретические вопросы:
- Как определяется средняя скорость в живом сечении потока? Что такое гидравлический радиус и гидравлический диаметр и зачем введены эти понятия? Чем отличается равномерное движение от неравномерного? Понятие идеальной жидкости.
- Приведите вывод уравнения неразрывности для элементарной струйки и для потока жидкости и объясните его физический смысл.
Решить задачу:
Определить, какое необходимо создать давление с помощью насоса, чтобы лафетный ствол обеспечивал расход равный Q. Потерями напора местными и по длине пренебречь. Диаметр выходного отверстия лафетного ствола d принять по таблице. Схема подсоединения лафетного ствола показана на рисунке 7. Плотность воды 1000 кг/м³.
Выбрать вариант задачи
Все задачи из: Гидравлика УрИ ГПС МЧС
7.385 Бензин плотностью 750 кг/м³ вытекает из резервуара по горизонтальной трубе переменного сечения (d1 = 50 мм, d2 = 40 мм, d3 = 32 мм) под постоянным напором. Определить расход и среднюю скорость на всех участках трубопровода, если масса вытекшего за 16 минут бензина равна 100 кг.
Скачать файл (банки РФ) 150 RUB7.386 Определить среднюю скорость υ потока жидкости с расходом Q по трубопроводу диаметром d . Значения Q и d приведены в табл. 1.27.
Таблица 1.27
| Вариант | Q·10-2, м³/с | d, мм |
| 2 | 1,1 | 110 |
7.387 Определить абсолютное давление в диффузоре горизонтальной трубы (рис. 1.14), размеры и расход в которых приведены в таблице 1.28. Показания открытого пьезометра — h1, а плотность жидкости ρ. Потерями напора по длине трубы пренебречь.
Таблица 1.28
| Вариант | d1, мм | d2, мм | Q, л/с | h1, мм | ρ, кг/м³ |
| 9 | 120 | 48 | 12 | 140 | 920 |
7.388 Трубка Пито установлена по оси газопровода, площадь внутреннего сечения которого равна S. Пренебрегая вязкостью, найти объем газа, проходящего через сечение трубы в единицу времени, если разность уровней в жидкостном манометре равна Δh, а плотности жидкости и газа – соответственно ρ0 и ρ.
Скачать файл (банки РФ) 150 RUB7.389 По трубопроводу, составленному из труб различного диаметра, перекачивается вода. Диаметр трубы в сечении 1-1 равен d1 = 0,08 м, в сечении 2-2 d2 = 0,05 м, средняя скорость в сечении 1-1 υ1 = 0,4 м/с. Определить среднюю скорость в сечении 2-2 (рис. 3).

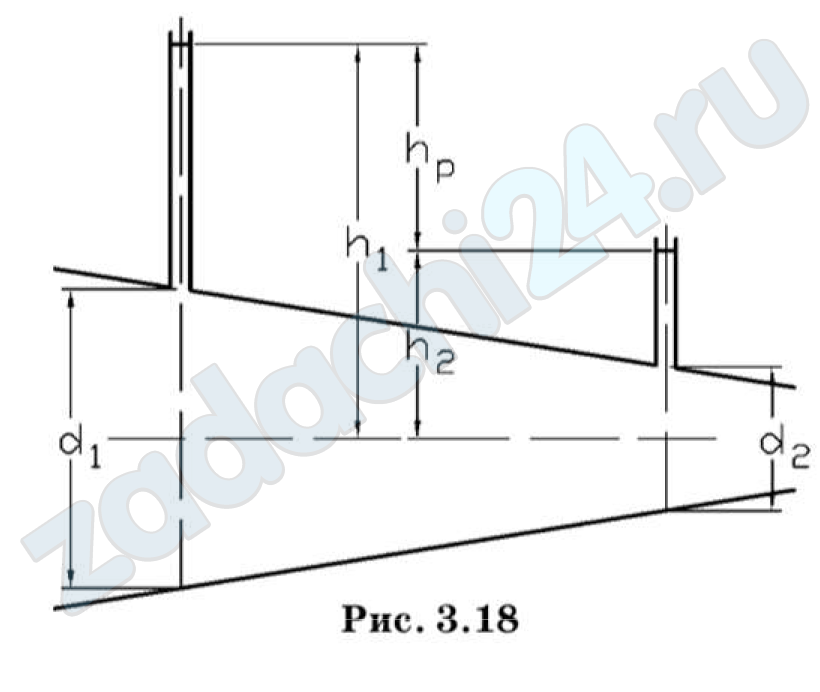

7.390 Определить расход воды Q, протекающей по горизонтальному трубопроводу, имеющему сужение, если известны d1, d2, h1 и h2 (рис. 3.18).
Таблица 3.37
| Параметр | Вариант |
| 5 | |
| d1, мм | 160 |
| d2, мм | 70 |
| h1, м | 1,0 |
| h2, м | 0,4 |
