7 Режимы движения жидкости. Уравнение Бернулли.
7.371 Определить среднюю скорость движения воды (рис. 3.2) в сечении 2-2, если в сечении 1-1 скорость V1 = 1,0 м/с, давление р1 = 1,1 ат. Давление в сечении 2-2 р2 = 1,0 ат. Центр тяжести сечения 2-2 находится ниже центра тяжести сечения 1-1 на величину Δh = 2,7 м. Потери давления на преодоление гидравлических сопротивлений равны hw = 1,2 м.

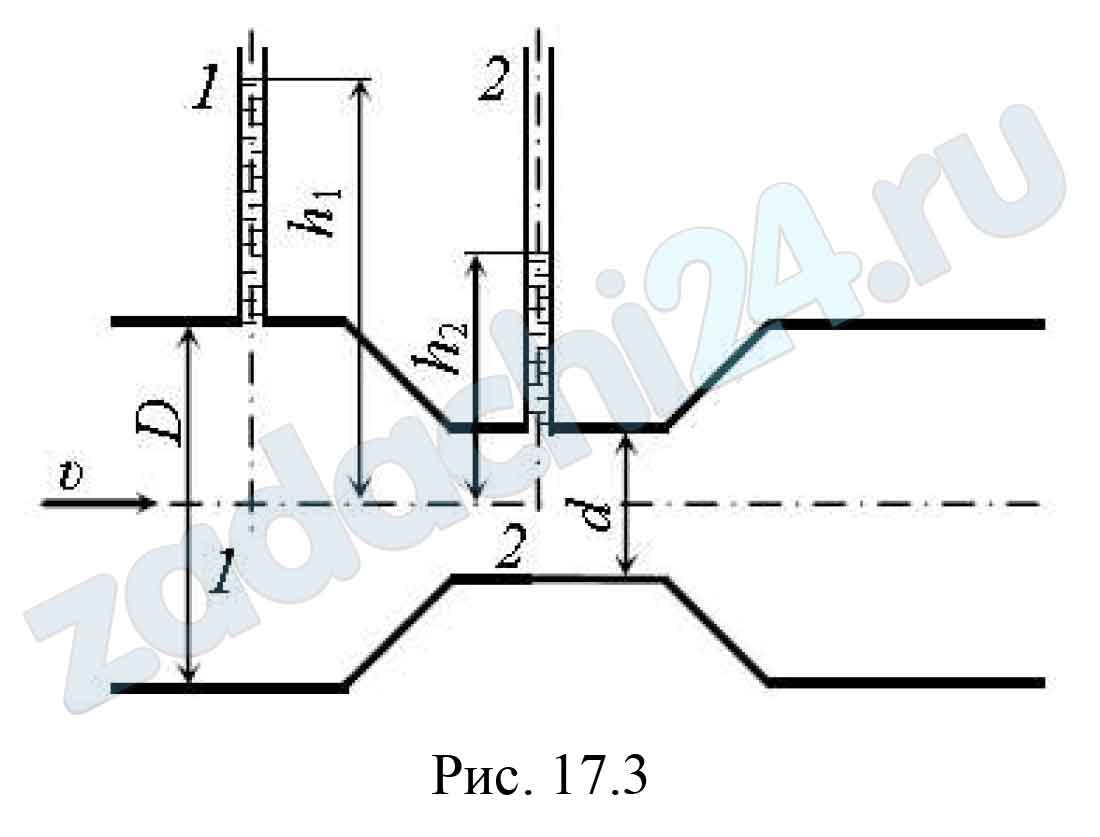

7.372 На трубе диаметром D = 250 мм имеется местное сужение до диаметра d = 12 см. По трубе течёт вода со скоростью в широком сечении υ = 0,7 м/с (рис. 17.3). Пренебрегая сопротивлениями, определить: а) разность высот уровней Δh в пьезометрических трубках 1 и 2; б) величину удельной кинетической энергии в сечениях 1 – 1 и 2 –2.

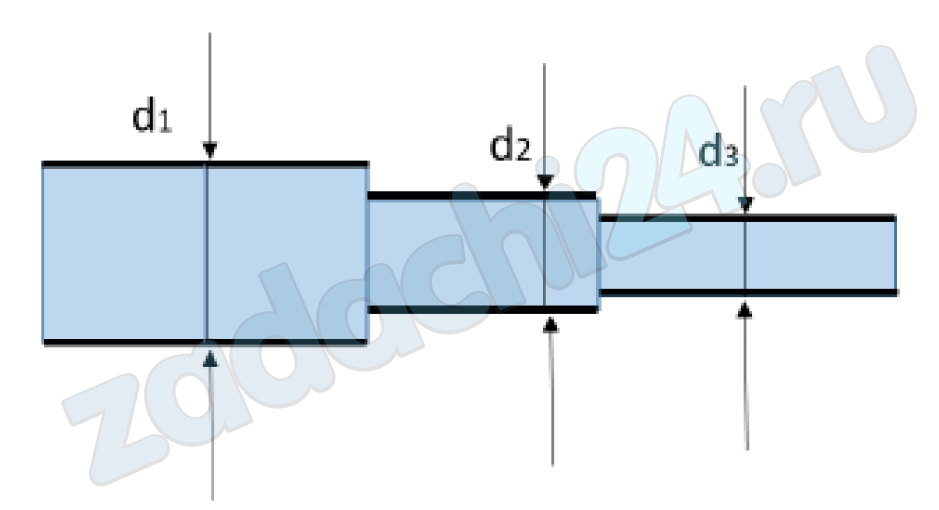

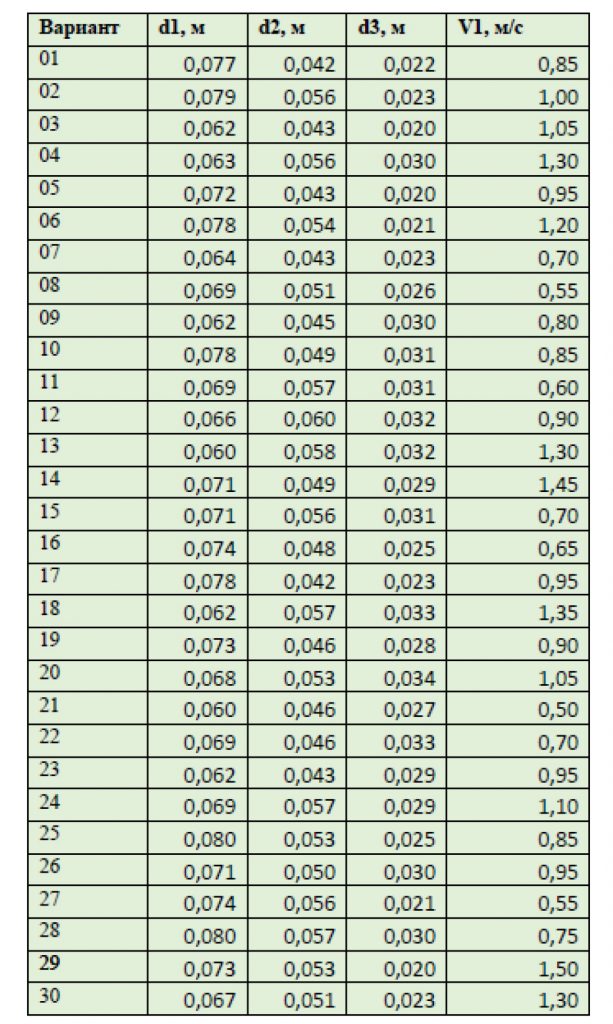

7.373 Определить расход и среднюю скорость потока в сечениях круглой трубы с диаметрами d1, d2 и d3, если в живом сечении радиуса d1 средняя скорость потока равна V1. Определить режим течения на всех участках трубопровода, если трубопровод заполнен водой.
Выбрать вариант задачи
| Вариант 1 | Вариант 16 |
| Вариант 2 | Вариант 17 |
| Вариант 3 | Вариант 18 |
| Вариант 4 | Вариант 19 |
| Вариант 5 | Вариант 20 |
| Вариант 6 | Вариант 21 |
| Вариант 7 | Вариант 22 |
| Вариант 8 | Вариант 23 |
| Вариант 9 | Вариант 24 |
| Вариант 10 | Вариант 25 |
| Вариант 11 | Вариант 26 |
| Вариант 12 | Вариант 27 |
| Вариант 13 | Вариант 28 |
| Вариант 14 | Вариант 29 |
| Вариант 15 | Вариант 30 |
7.374 Вода движется по гладкой трубке длиной l = 5 м и диаметром d = 5 мм. Определить критическую скорость и критический напор, при которых режим течения изменится. Вязкость воды ν = 0,01 см²/с = 10-6 м²/с.
Скачать файл (банки РФ) 150 RUB7.375 Увеличение давления происходит при внезапном расширении трубы от d до D (рис. 2), которому соответствует разность показаний пьезометров Δh, установленных в сечениях трубы 1-1 и 2-2. Учитывая местные потери hм на внезапное расширение трубы, определить скорости υ1, υ2 и расход жидкости Q.
Выбрать вариант задачи
ВУЗ: ПетрГУ
Все задачи из: Бекетова Е.Б. Гидромеханика ПетрГУ 2014
7.376 Определить диаметр d трубопровода, по которому подается жидкость Ж с расходом Q из условия получения в нем максимально возможной скорости при сохранении ламинарного режима, если известны кинематическая вязкость и массовый расход жидкости.
Таблица 1 – Варианты и исходные данные к задаче 3
Выбрать вариант задачи
ВУЗ: ПетрГУ
Все задачи из: Бекетова Е.Б. Гидромеханика ПетрГУ 2014
7.377 При ламинарном режиме движения жидкости по горизонтальному трубопроводу диаметром d расход жидкости равен Q (рис. 4). Падение пьезометрической высоты на участке трубопровода длиной l составляет h. Определить кинематическую ν и динамическую μ вязкости жидкости.
Выбрать вариант задачи
ВУЗ: ПетрГУ
Все задачи из: Бекетова Е.Б. Гидромеханика ПетрГУ 2014
7.378 Для определения расхода воды применяется пьезометрический водомер (рис. 16.3). Диаметр трубы D = 200 мм, диаметр суженного сечения d = 100 мм. Уровень жидкости в пьезометре 1 h1 = 1,0 м, уровень жидкости в пьезометре 2 h2 = 40 см. Определить: а) расход, приняв коэффициент расхода μ = 0,98; б) величину удельной кинетической энергии жидкости в сечениях 1 – 1 и 2 –2.
7.379 На горизонтальном участке водопроводной трубы, внутренний диаметр которой D = 125 мм, установлена трубка Вентури, имеющая диаметр в узком сечении d = 70 мм. При определении расхода в трубопроводе перепад давлений в широком и узком сечениях трубки Вентури измеряется ртутным дифманометром, в котором установилась разность высот уровней h = 31 мм. Определить расход в трубопроводе. Сопротивлениями пренебречь, коэффициент α в уравнении Бернулли принять равным 1,08 (рис. 2).
7.380 По трубопроводу диаметром d = 0,203 м перекачивается Q = 100 л/c мазута, кинематическая вязкость которого ν постепенно увеличивается вследствие остывания. Определить, при каком значении вязкости νкр в трубе будет иметь место критический режим движения.
