3 Силы давления жидкости на плоские стенки

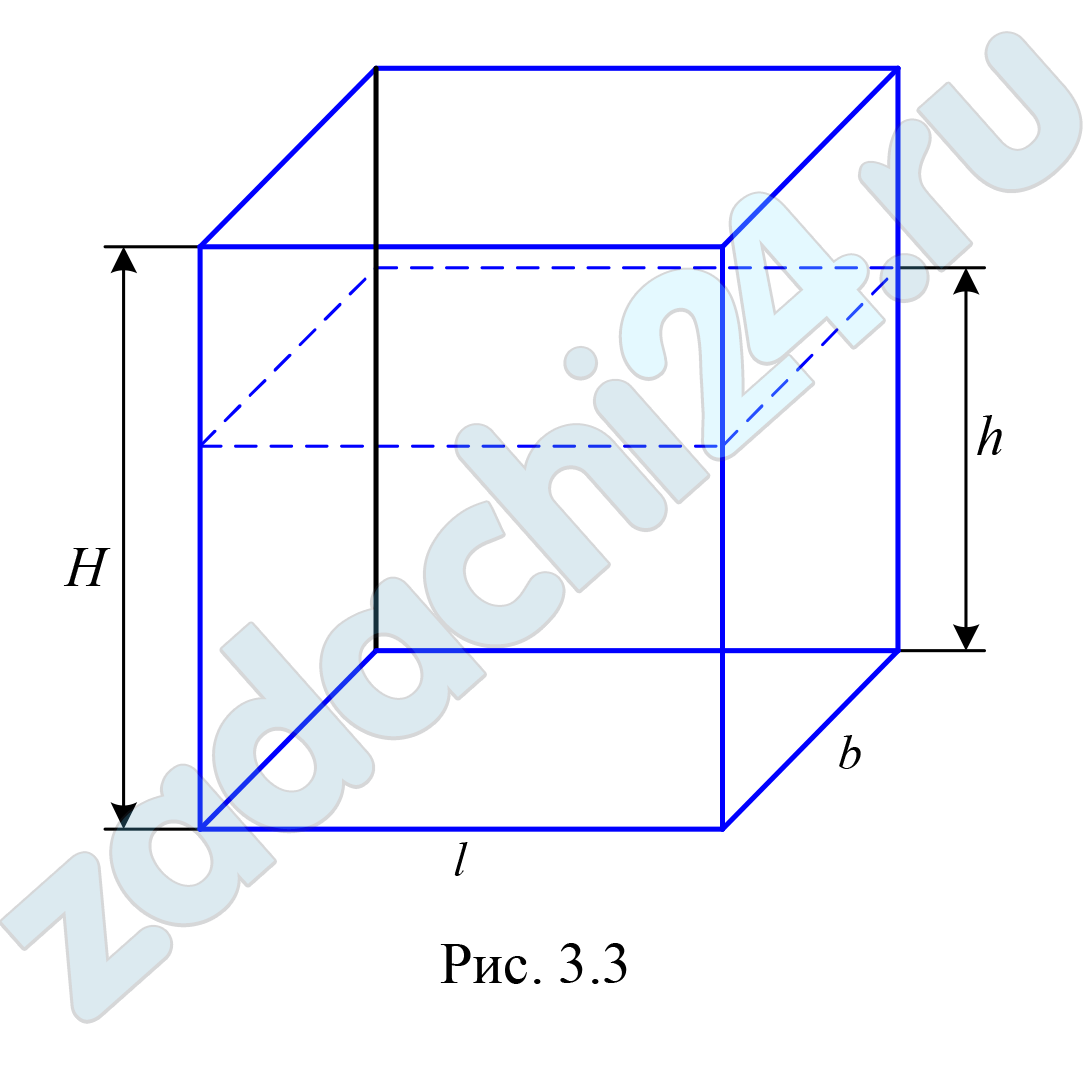

3.391 Определить силу избыточного давления воды на боковую (варианты 1, 5, 7, 8) и переднюю (варианты 2, 3, 4, 6) стенку сосуда.
Таблица 1 – Исходные данные
| № варианта | № рисунка | l, м | b, м | h, м | Н, м |
| 6 | 3.3 | 0,4 | 0,6 | 0,8 | 1 |
Все задачи из: Орлова Е.Г. Гидромеханика ГУМРФ им. адм. С. О. Макарова 2017

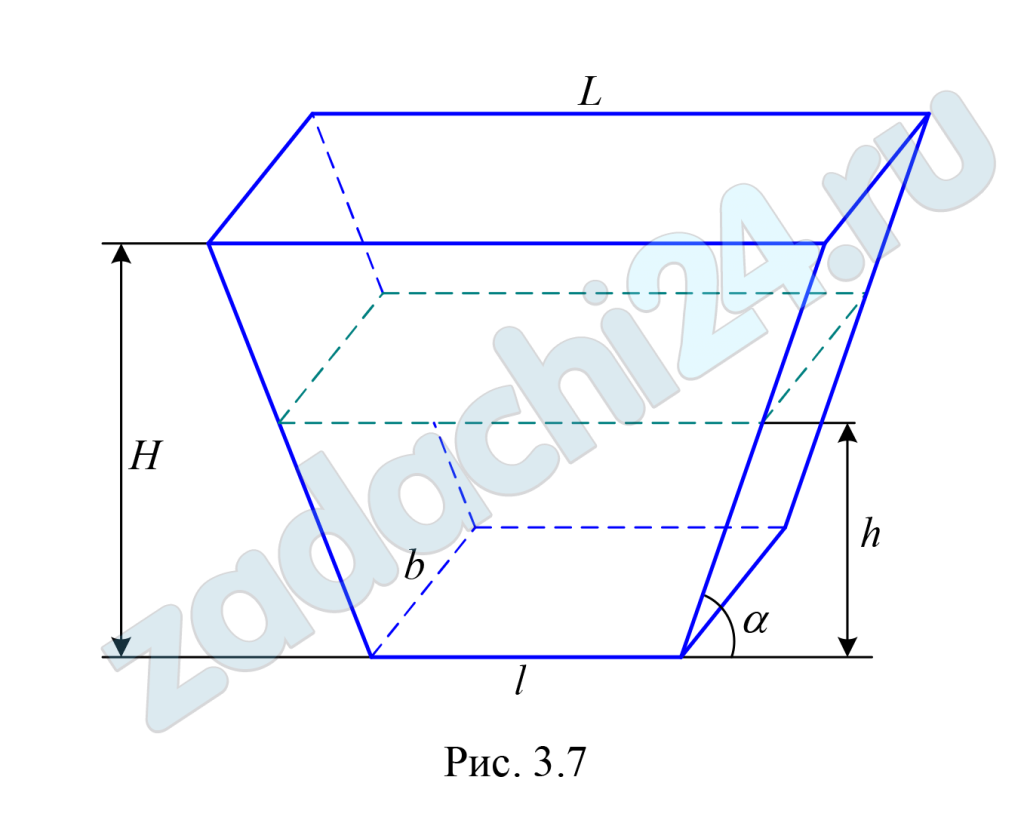

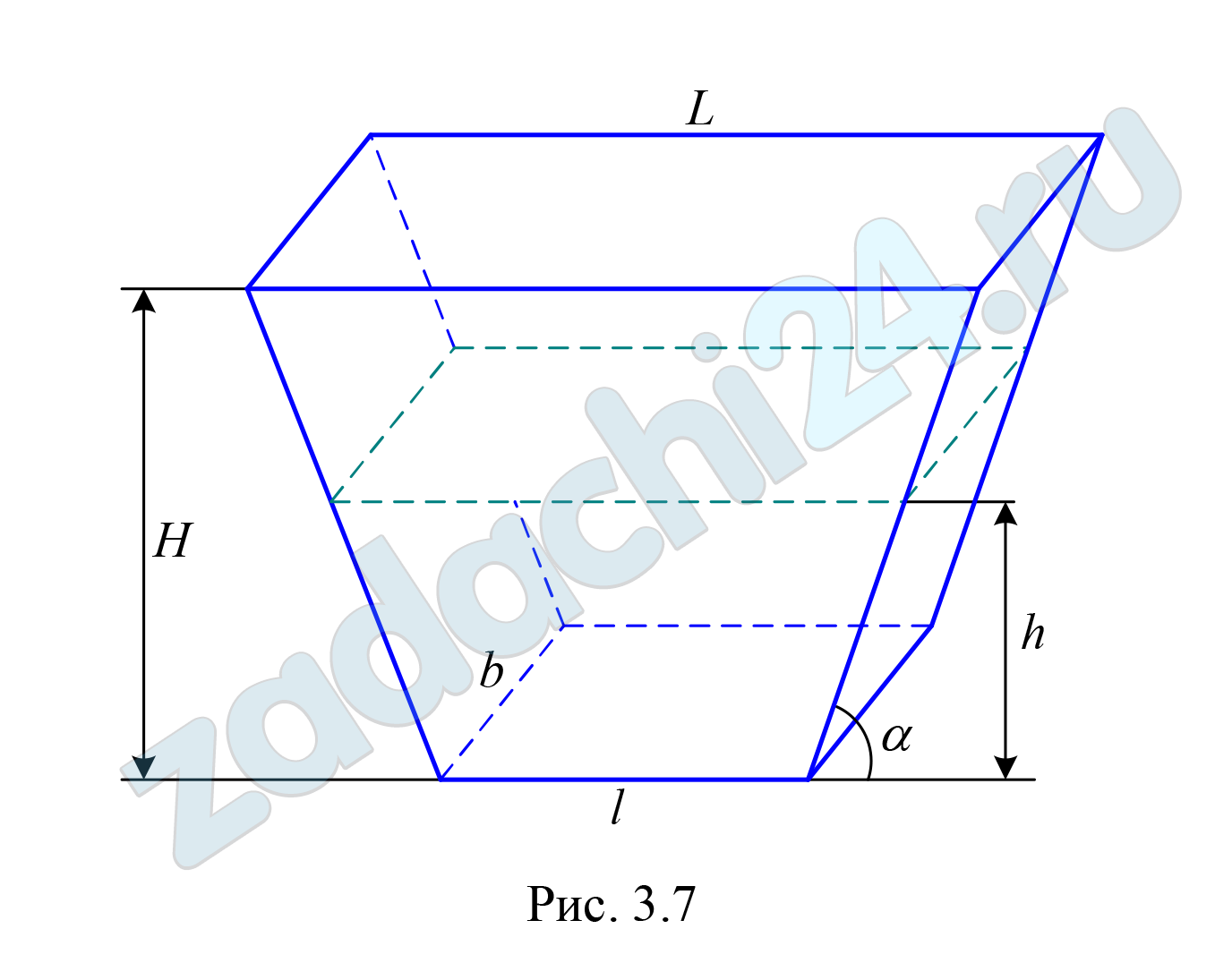

3.392 Определить силу избыточного давления воды на боковую (варианты 1, 5, 7, 8) и переднюю (варианты 2, 3, 4, 6) стенку сосуда.
Таблица 1 – Исходные данные
| № варианта | № рисунка | l, м | L, м | b, м | h, м | Н, м | α, º |
| 7 | 3.7 | 5 | 7,31 | 3 | 2 | 2,92 | 60 |
Все задачи из: Орлова Е.Г. Гидромеханика ГУМРФ им. адм. С. О. Макарова 2017

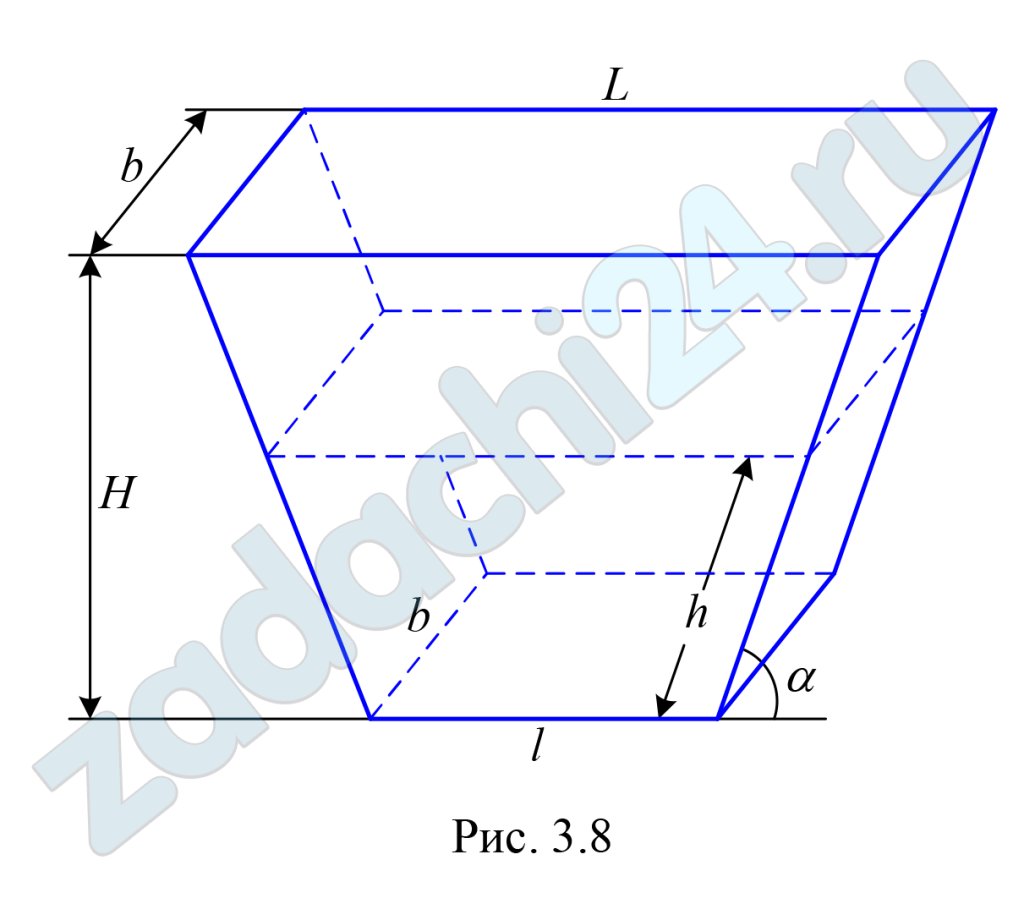

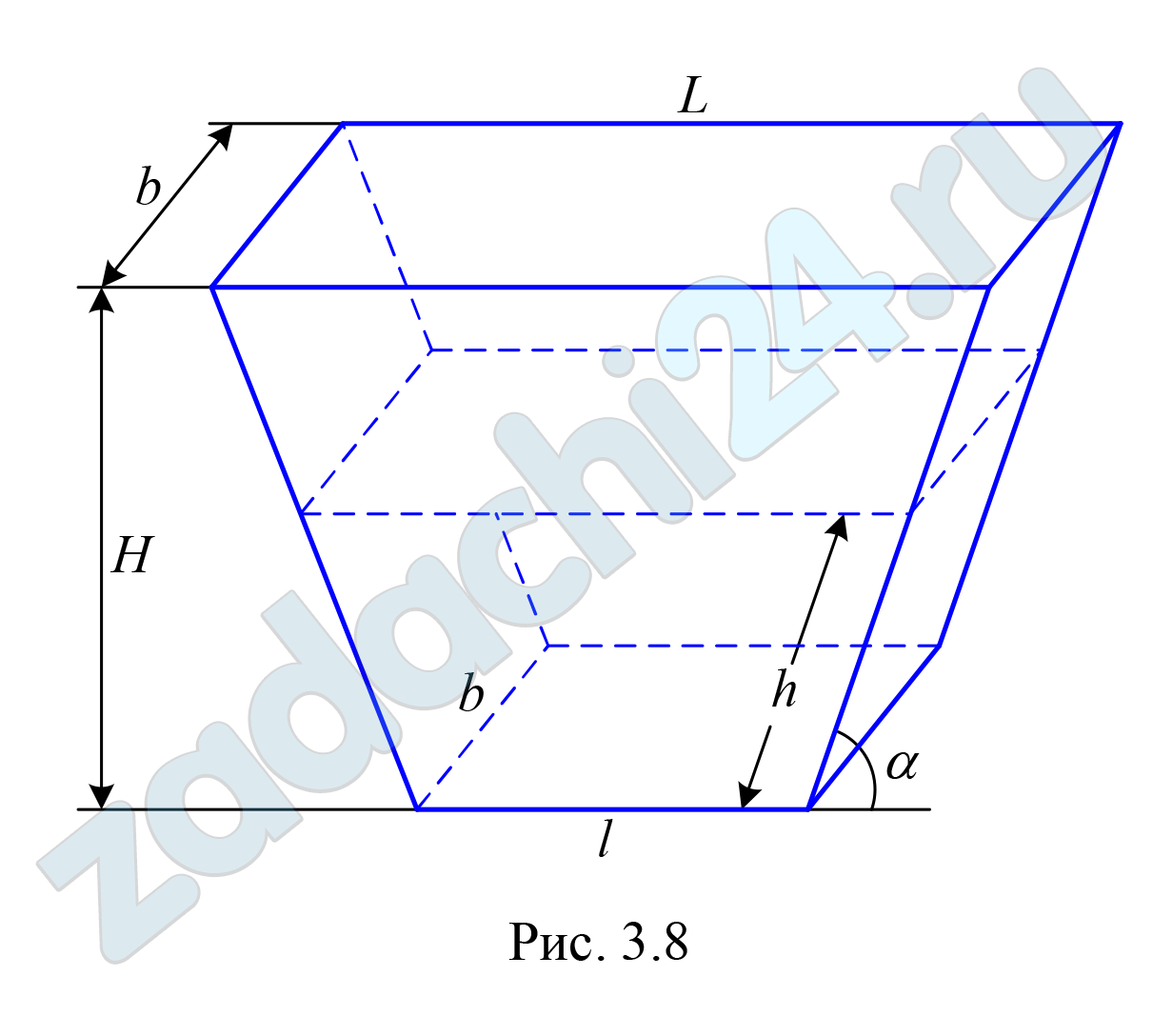

3.393 Определить силу избыточного давления воды на боковую (варианты 1, 5, 7, 8) и переднюю (варианты 2, 3, 4, 6) стенку сосуда.
Таблица 1 – Исходные данные
| № варианта | № рисунка | l, м | L, м | b, м | h, м | Н, м | α, º |
| 8 | 3.8 | 5 | 7 | 3 | 1 | 1,75 | 60 |
Все задачи из: Орлова Е.Г. Гидромеханика ГУМРФ им. адм. С. О. Макарова 2017

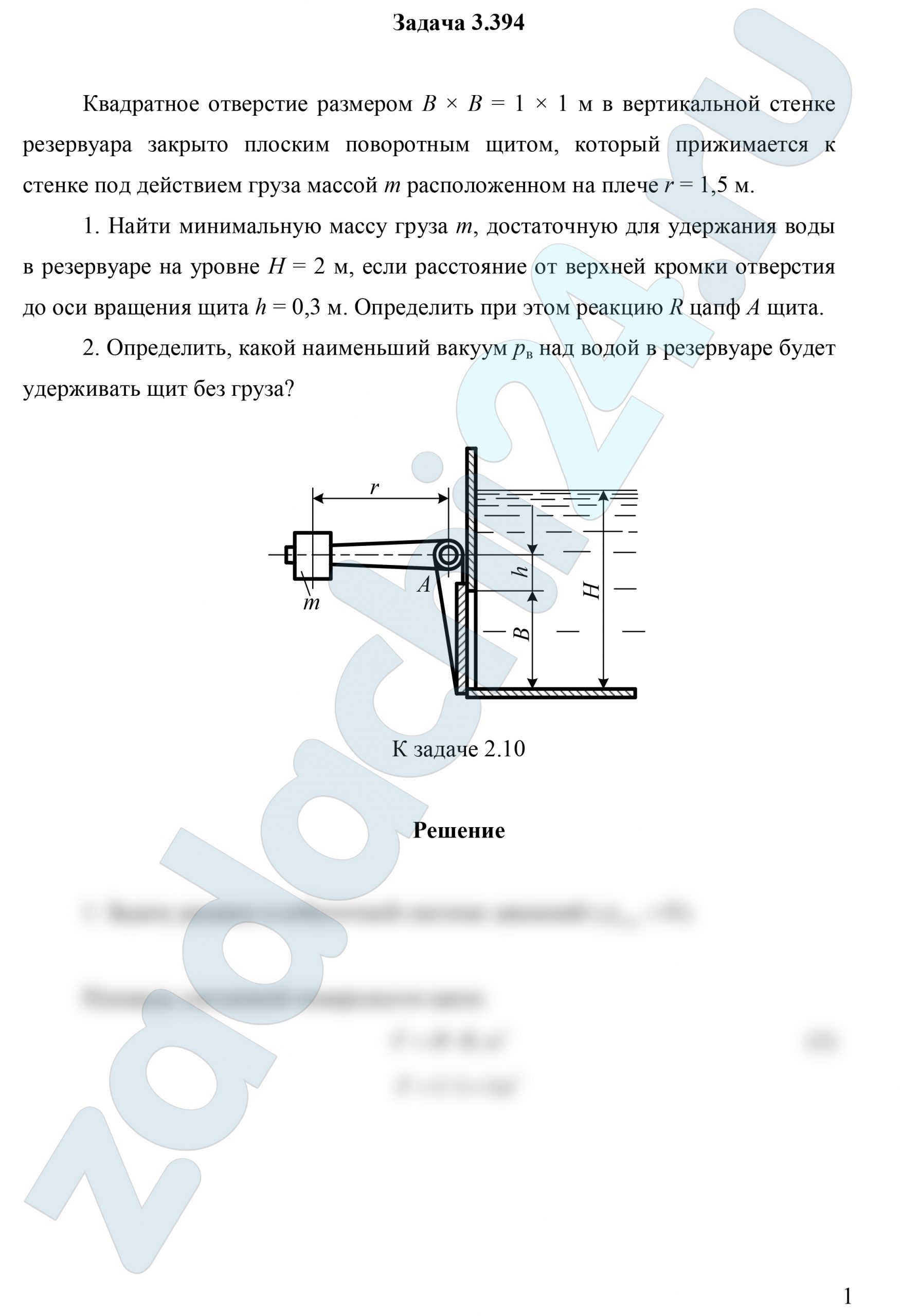

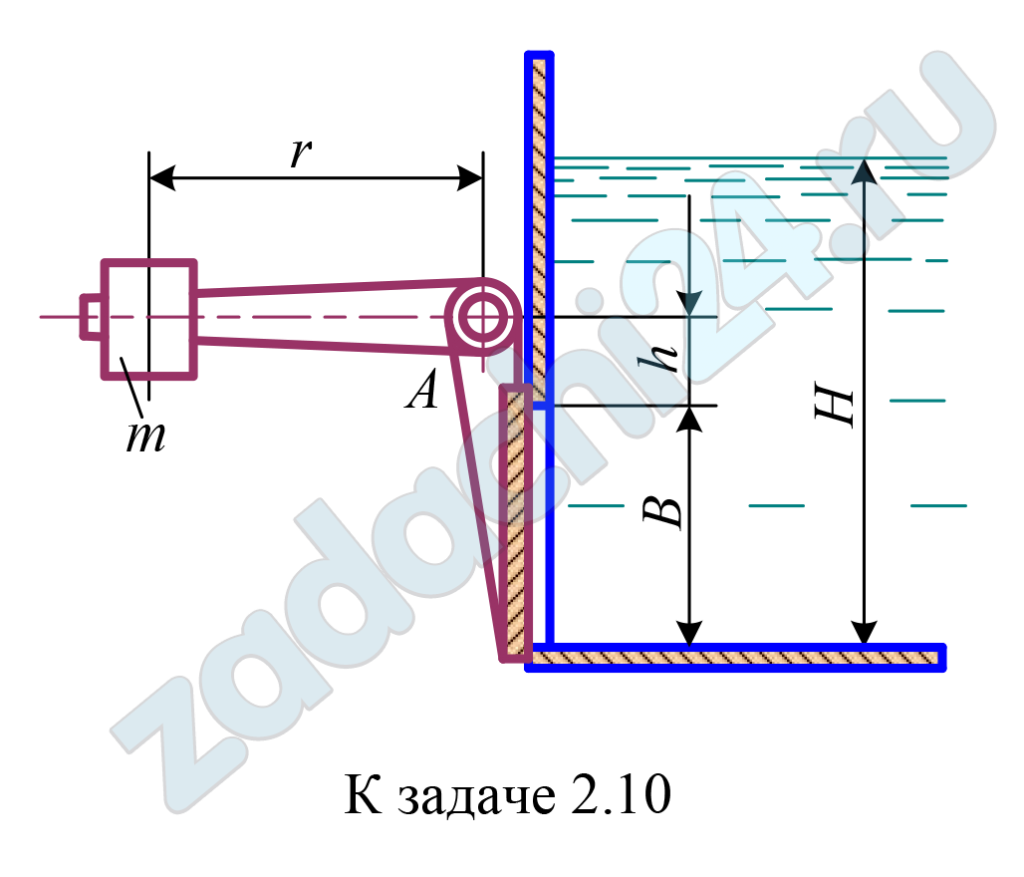

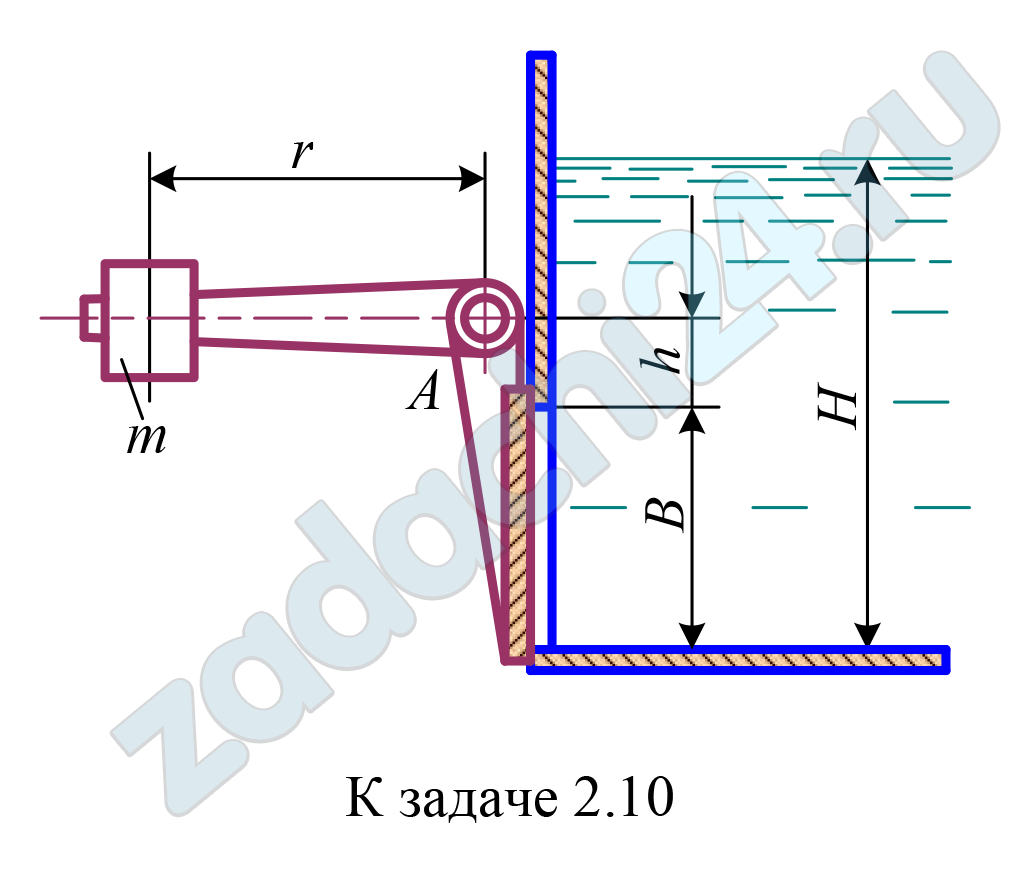

3.394 Квадратное отверстие размером В × B = 1 × 1 м в вертикальной стенке резервуара закрыто плоским поворотным щитом, который прижимается к стенке под действием груза массой m расположенном на плече r = 1,5 м.
- Найти минимальную массу груза m, достаточную для удержания воды в резервуаре на уровне Н = 2 м, если расстояние от верхней кромки отверстия до оси вращения щита h = 0,3 м. Определить при этом реакцию R цапф А щита.
- Определить, какой наименьший вакуум рв над водой в резервуаре будет удерживать щит без груза?
Ответ: m = 857 кг; R = 16,9 кН; рв = 15,7 кПа.
Скачать файл (оплата в RUB)
Учебник: Сборник задач по машиностроительной гидравлике Под ред. Куколевского И.И Москва 2002.pdf

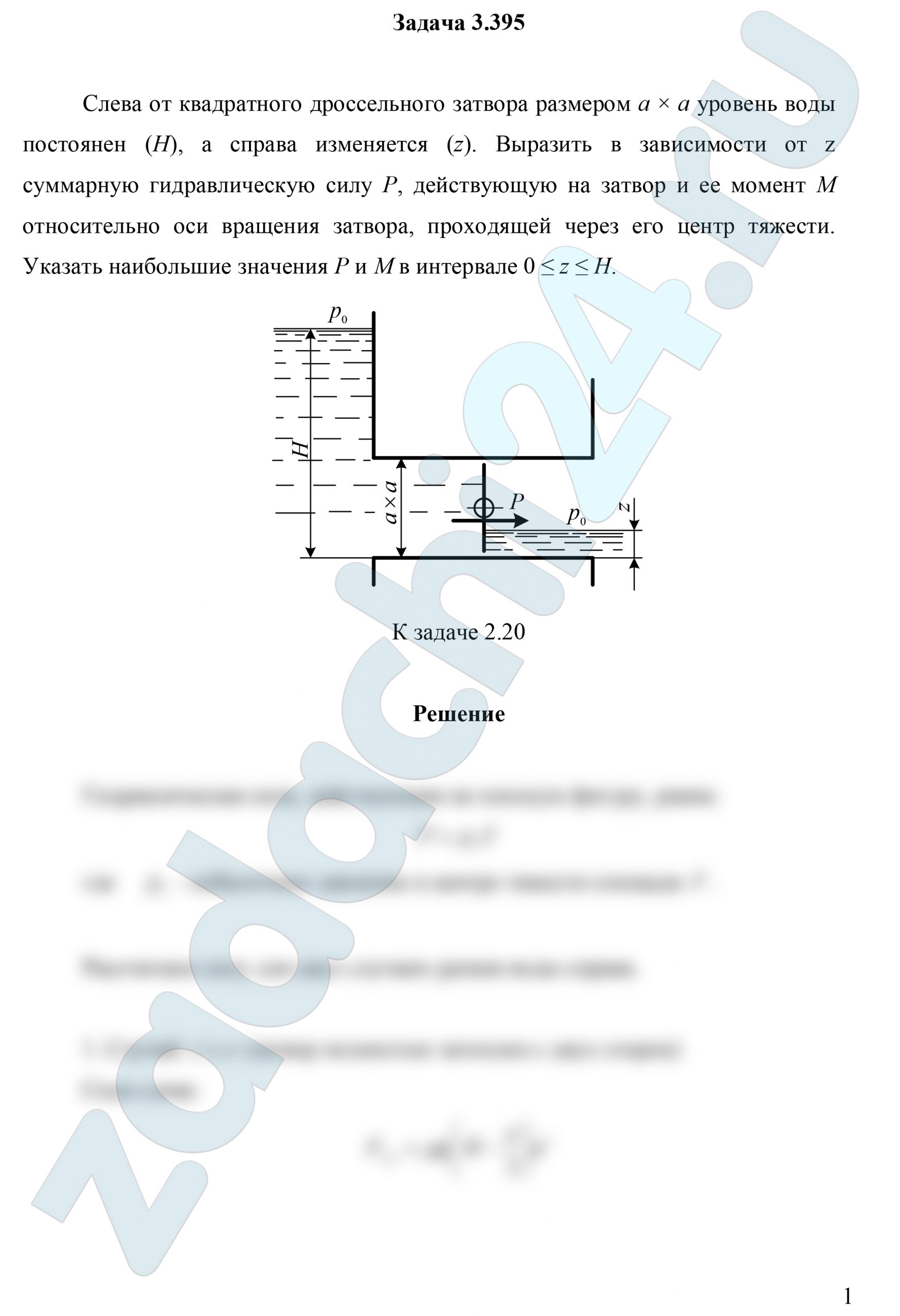

3.395 Слева от квадратного дроссельного затвора размером а × а уровень воды постоянен (Н), а справа изменяется (z). Выразить в зависимости от z суммарную гидравлическую силу Р, действующую на затвор и ее момент М относительно оси вращения затвора, проходящей через его центр тяжести. Указать наибольшие значения Р и М в интервале 0 ≤ z ≤ Н.
Учебник: Сборник задач по машиностроительной гидравлике Под ред. Куколевского И.И Москва 2002.pdf

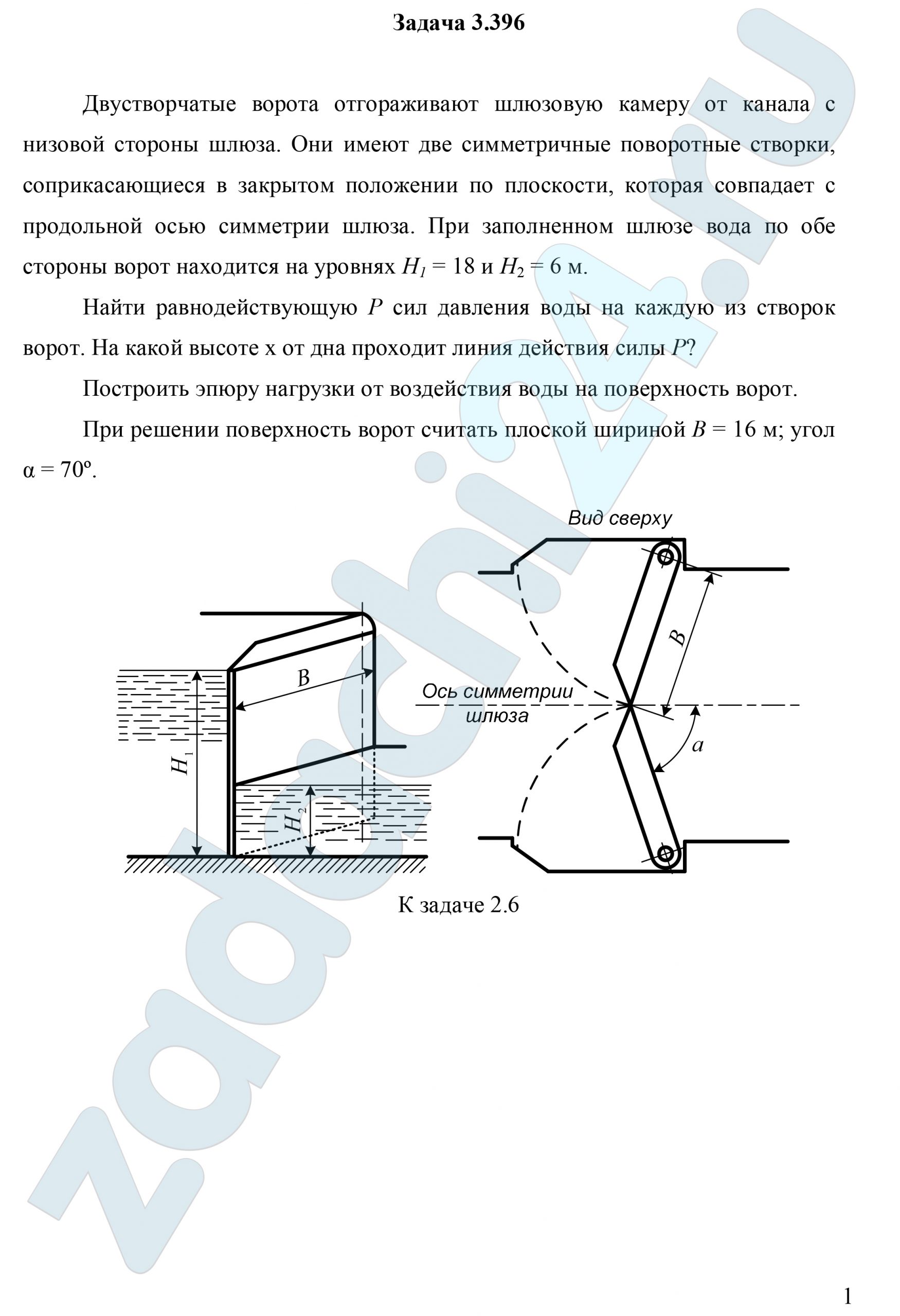

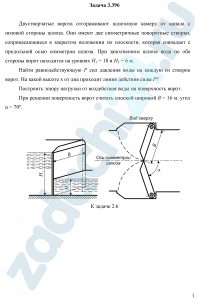

3.396 Двустворчатые ворота отгораживают шлюзовую камеру от канала с низовой стороны шлюза. Они имеют две симметричные поворотные створки, соприкасающиеся в закрытом положении по плоскости, которая совпадает с продольной осью симметрии шлюза. При заполненном шлюзе вода по обе стороны ворот находится на уровнях Н1 = 18 и Н2 = 6 м.
Найти равнодействующую Р сил давления воды на каждую из створок ворот. На какой высоте х от дна проходит линия действия силы Р?
Построить эпюру нагрузки от воздействия воды на поверхность ворот.
При решении поверхность ворот считать плоской шириной В = 16 м; угол α = 70º.
Ответ: Р = 22,6 МН, х = 6,5 м.
Скачать файл (оплата в RUB)
Учебник: Сборник задач по машиностроительной гидравлике Под ред. Куколевского И.И Москва 2002.pdf
