2 Давление в покоящейся жидкости

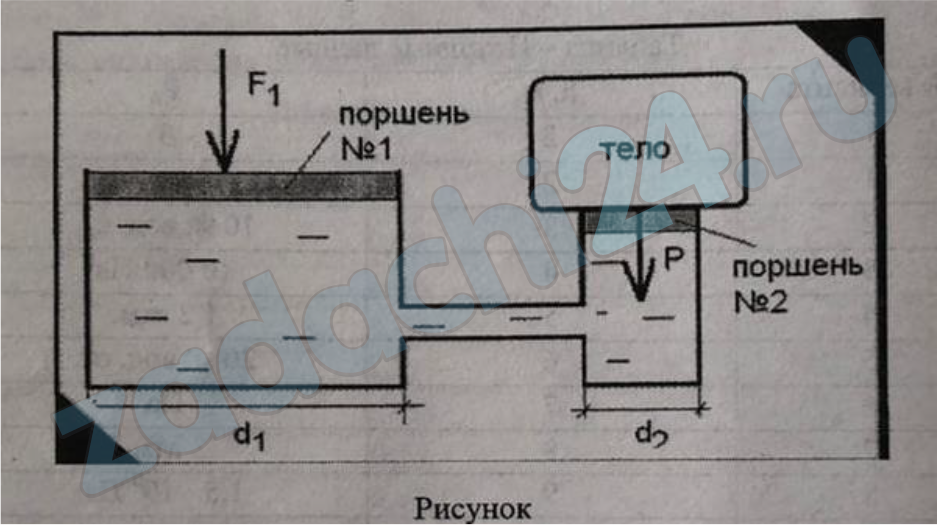

2.551 На рисунке изображена простейшая гидравлическая машина – гидравлический подъемник. Определить, какую силу необходимо создать на первом поршне F₁, чтобы второй поршень поднял тело весом Р. Во сколько раз гидравлический подъемник увеличивает силу? Поршень представляет собой цилиндр. Сжатием жидкости пренебречь.

Таблица  — Исходные данные

2.552 Каково показание ртутного барометра, помещенного в водолазном колоколе, если поверхность воды в колоколе на 22 м ниже уровня моря, а показания барометра на поверхности 755 мм рт. ст .?

2.553  Две вертикальные трубы центрального отопления соединены горизонтальным участком, на котором установлена задвижка. Температура воды в правой вертикальной трубе 80℃, а в левой 20. Найти разность давления на задвижке. Высота воды в вертикальных трубах над задвижкой 20 м.

2.554 Использование шкалы с постоянным нулем при измерении давлений чашечным ртутным манометром или вакуумметром вносит погрешность в результат измерения. Для нахождения истинного значения давления в показание h прибора необходимо вносить поправку на смещение Δh уровня ртути в чашке. Какая длина шкалы должна соответствовать перепаду давления в 100 мм рт. ст., если D_чашки = 60 мм и d_трубки = 6 мм?

2.555 Абсолютное давление Р_аб = 4,5 бар. Определить манометрическое давление Р_м, если барометрическое давление Р_бар = 750 мм. рт. столба.

2.556 Определить высоту слоя минерального масла в двух жидкостном манометре (минеральное масло – ртуть) (Рисунок 8), если известны абсолютное давление на поверхности воды в резервуаре р₀ = 132 кПа и высоты h₁ = 1,5 м, h₂ = 0,05 м.

2.557 Определить давление в гидросистеме (рисунок 24), заполненной минеральным маслом, и массу груза m, лежащего на большом поршне, если для их подъема приложена сила F = 420 Н к меньшему поршню. Диаметры поршней, соответственно, D = 300 мм и d = 45 мм. Разностью высот поршней пренебречь.

2.558 Избыточное давление в сосуде составляет р_ИЗБ (мм рт. ст). Определить абсолютное давление в: мм рт. ст; барах; кГ/см²;  мм вод.ст.;   фунт/дюйм²;  ат. физ., если барометрическое давление равно В, мм рт. ст.

Таблица 1 – Исходные данные по вариантам к задаче №1

2.559 Разряжение в сосуде составляет р_ВАК (мм рт. ст). Определить абсолютное давление в: мм рт. ст; барах; кГ/см²;  мм вод.ст.;   фунт/дюйм²;  ат. физ., если барометрическое давление равно В, мм рт. ст.

Таблица 2 – Исходные данные по вариантам к задаче №2

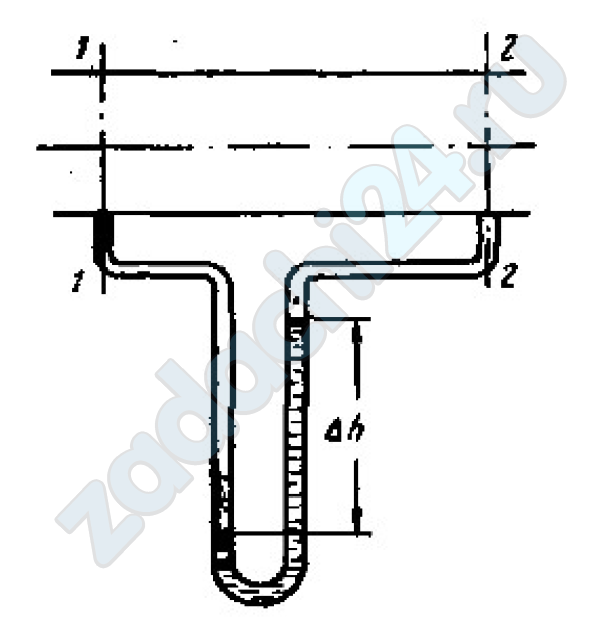

2.560 В сечениях 2 и 1 горизонтального газопровода присоединены трубки дифференциального манометра (см. рис.).

Определить разность давления в этих сечениях, если разность уровней в коленах Δh водяного дифференциального манометра равна 24 см. Плотность газа равна 0,84 кг/м³.
