2 Давление в покоящейся жидкости
2.541 Определить абсолютное и избыточное давление в точке С под поршнем и в точке b на глубине h = 3 м, если диаметр поршня d = 0,4 м, а сила, действующая на поршень, Р = 5 кН. Плотность жидкости ρ = 950 кг/м³.
2.542 Замкнутый сосуд заполнен ртутью при температуре t. Определить абсолютное, а также избыточное или вакуумметрическое давления в точке на дне сосуда, если давление на свободной поверхности жидкости р0, а высота слоя жидкости в сосуде равна Н .
Таблица 3.3
Схемы исходных данных
| Схема | Жидкость | Температура t, ºС |
| 2 | Вода | 20 |
Таблица 3.4
Варианты исходных данных
| Схема | р0, кПа | Н, м |
| 0 | 250 | 6,5 |

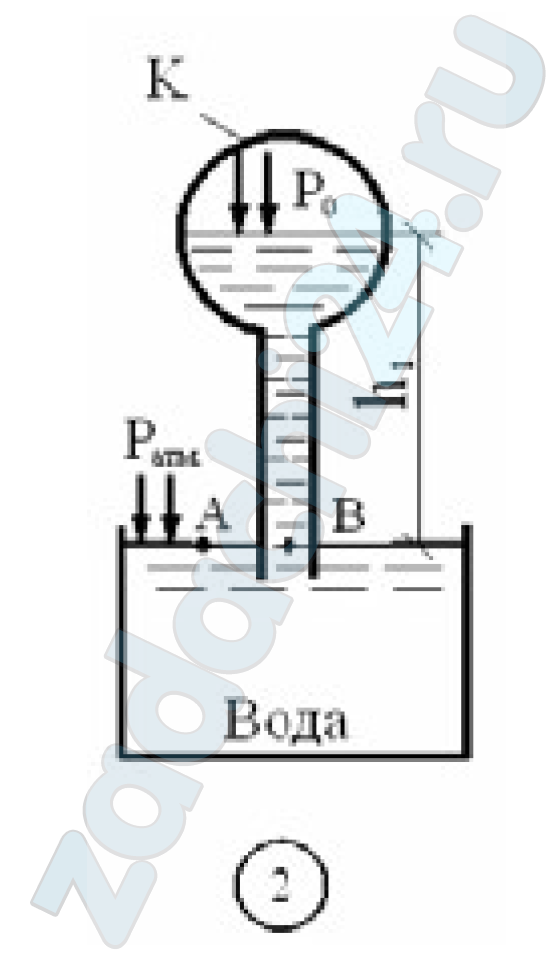

2.543 Определить абсолютное р0, а также избыточное р0изб или вакуумметрическое р0вак давления на свободной поверхности жидкости в закрытом сосуде К при температуре t = 20ºC.
Таблица 3.5
Варианты исходных данных
| Вариант | h1, м | h2, м | h3, м |
| 0 | 4,5 | 0,50 | 1,65 |

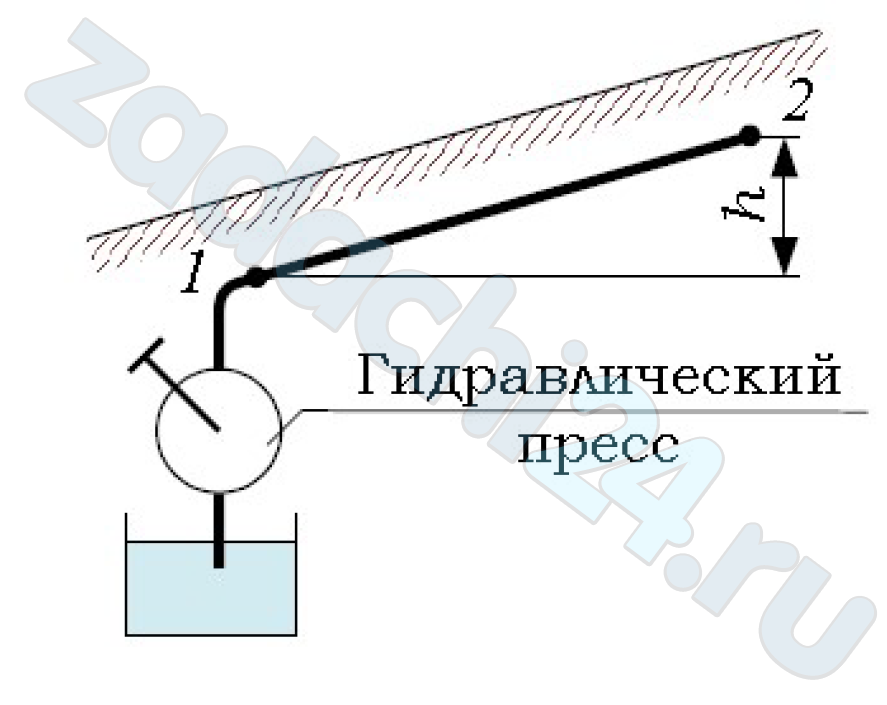

2.544 При испытании нового трубопровода его заполняют жидкостью, а затем гидравлическим прессом подкачивают ее и поднимают манометрическое (избыточное) давление до значения pисп в самой высоко расположенной точке 2. Определите, какое избыточное давление должно быть при этом создано в точке 1, если она ниже точки 2 на величину h? Плотность жидкости ρ.
| Вариант | h, м | ρ, кг/м³ | рисп, МПа |
| 3 | 7 | 900 | 1,180 |

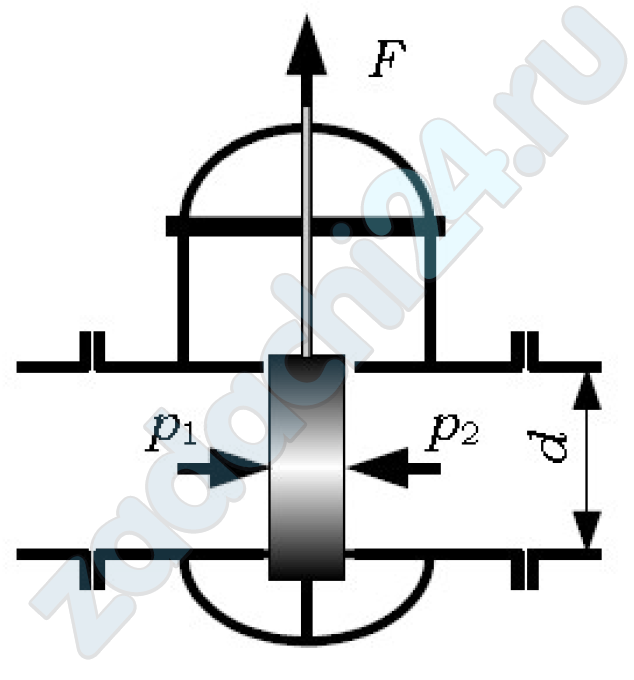

2.545 Определите силу F, которую необходимо приложить к штоку закрытой водопроводной задвижки диаметром d, в момент ее открытия. Среднее давление воды по обе стороны дисков p1 и p2. Коэффициент трения f, вес дисков G.
| Вариант | d, мм | р1, МПа | р2, МПа | G, Н | f |
| 3 | 500 | 0,5 | 0,1 | 500 | 0,38 |

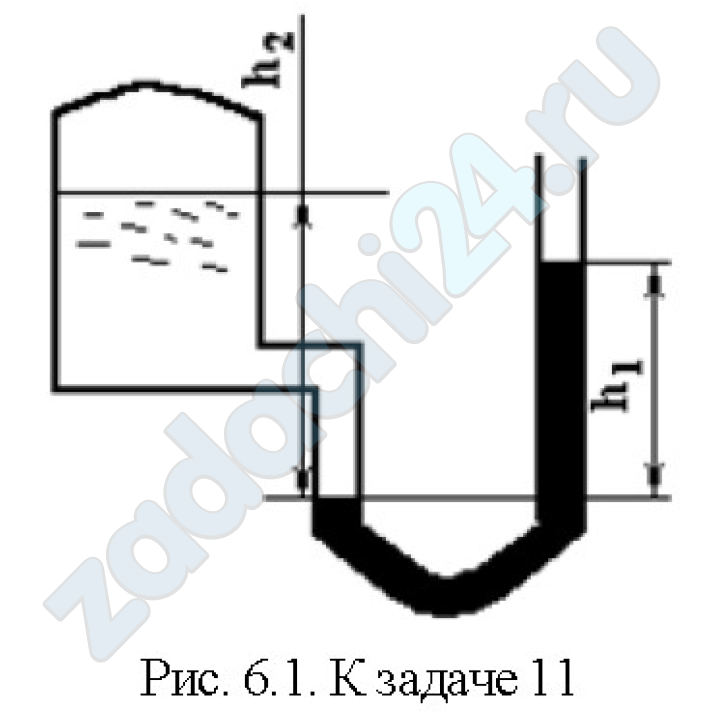

2.546 Определить абсолютное давление воздуха над свободной поверхностью воды в сосуде (рис. 6.1), если в трубке ртутного манометра жидкость поднялась на высоту h1 = 32 см. Поверхность воды в сосуде находится на расстоянии h2 = 1,2 м от нижнего уровня ртути в колене манометра.

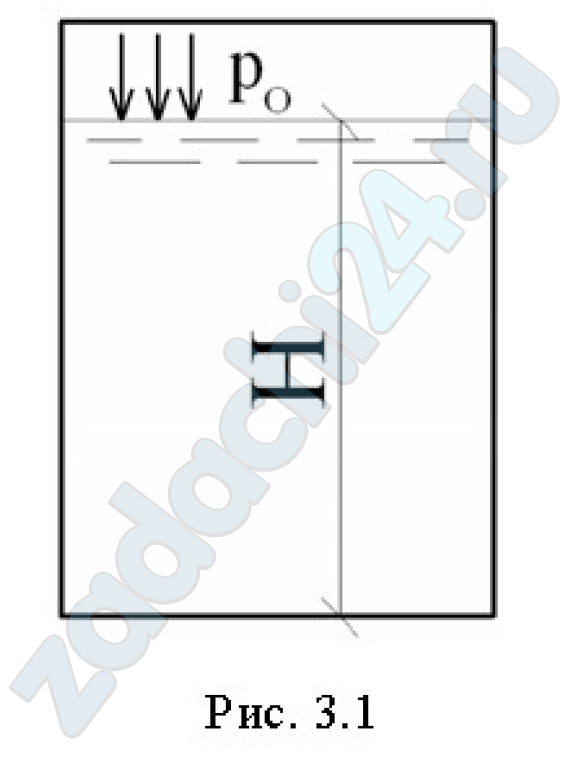

2.547 Замкнутый сосуд заполнен ртутью при температуре t = 20ºC. Определить абсолютное, а также избыточное или вакуумметрическое давления в точке на дне сосуда, если давление на свободной поверхности жидкости р0 = 25 кПа, а высота слоя жидкости в сосуде равна Н =2,0 м.

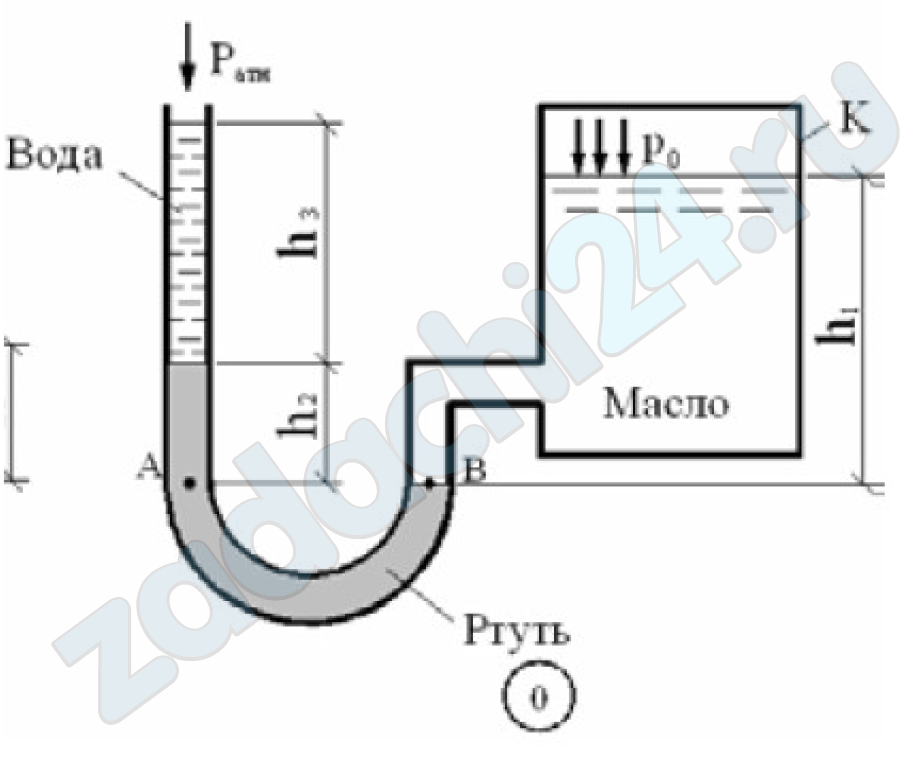

2.548 Определить абсолютное р0, а также избыточное р0изб или вакуумметрическое р0вак давления на свободной поверхности жидкости в закрытом сосуде К при температуре t = 20ºC, h1 = 2,0 м, h2 = 0,10 м, h3 = 0,40 м.
2.549 Определить величину избыточного давления на поверхность жидкости, находящейся в сосуде в состоянии покоя, если в трубке пьезометра вода поднялась на высоту h = 1,8 м. Свободный конец трубки открыт и сообщается с атмосферой (см. рис.).
2.550 На дне пожарного водоема установлен клапан, через который происходит забор воды для системы автоматического пожаротушения. Площадь клапана 0,1 м². Высота столба жидкости в пожарном водоеме h. Определить, какую силу испытывает клапан, если к жидкости приложен давление р0.
Таблица — Исходные данные
| № варианта | h, м | р0 |
| 11 | 12 | 1,2 атм |
