2 Давление в покоящейся жидкости
2.501 К резервуару, наполненному бензином (относительная плотность δ = 0,7) до высоты ∇2, присоединены три различных прибора для измерения давления.
К крышке резервуара присоединен пружинный манометр, к боковым стенкам пьезометр и трехколенный манометр, наполненный ртутью (δ = 13,6), водой (δ = 1) и воздухом (δ ≈ 0).
Определить показания М манометра и Н пьезометра, если уровни жидкостей в трехколенном манометре расположились так, как показано на рисунке (отметки уровней ∇ даны в метрах).
Ответ: М = 315 кПа; Н = 47,9 м.
Скачать файл (банки РФ) 200 RUB
Учебник: Сборник задач по машиностроительной гидравлике Под ред. Куколевского И.И Москва 2002.pdf
2.502 Определить заглубление h точки под уровень воды в водоёме, если избыточное гидростатическое давление в этой точке равно 200 кПа.

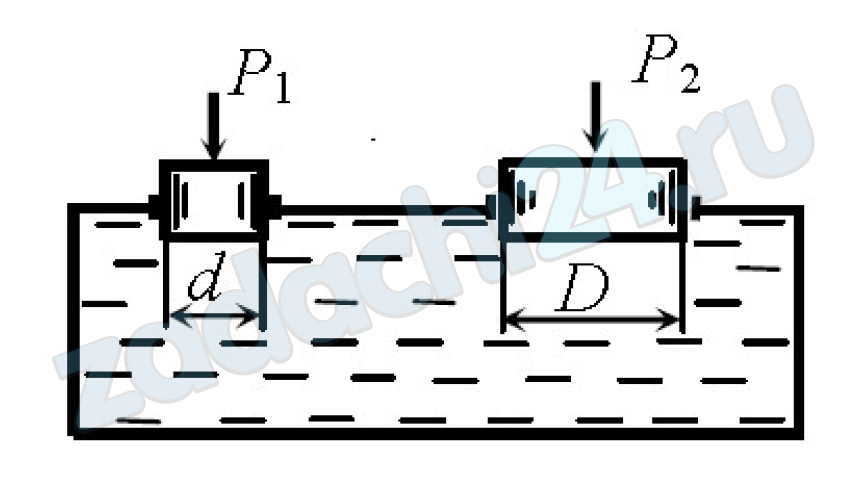

Скачать файл (банки РФ) 120 RUB2.503 На поршень А гидравлического пресса диаметром d = 0,05 м действует сила Р1 = 196,2 Н. Определить диаметр поршня D, при котором на него будет действовать усилие Р2 = 5886 Н. Весом поршня пренебречь (см. рис.).
2.504 Применение спиртового чашечного микроманометра с наклонной шкалой значительно увеличивает точность измерений при измерении малых избыточных давлений в газах.
- Принимая абсолютную ошибку отсчета по миллиметровой шкале невооруженным глазом, равной 0,5 мм, определить под каким углом к горизонту нужно расположить трубку прибора, чтобы при измерении давления в пределах 1–2 кПа погрешность измерения не превышала ±0,2%. Относительная плотность спирта δ = 0,8.
- Какова максимальная погрешность при измерении того же давления ртутным (δ = 13,6) чашечным манометром с вертикальной шкалой?
Диаметры чашек считать настолько большими, чтобы можно было пренебречь поправкой на смещение уровня в них.
Ответ: 1. α = 30º; 2. ±6,7%.
Скачать файл (банки РФ) 200 RUB
Учебник: Сборник задач по машиностроительной гидравлике Под ред. Куколевского И.И Москва 2002.pdf
2.505 ТИПОВАЯ ЗАДАЧА №2
«Определение диаметра ведущего поршня»

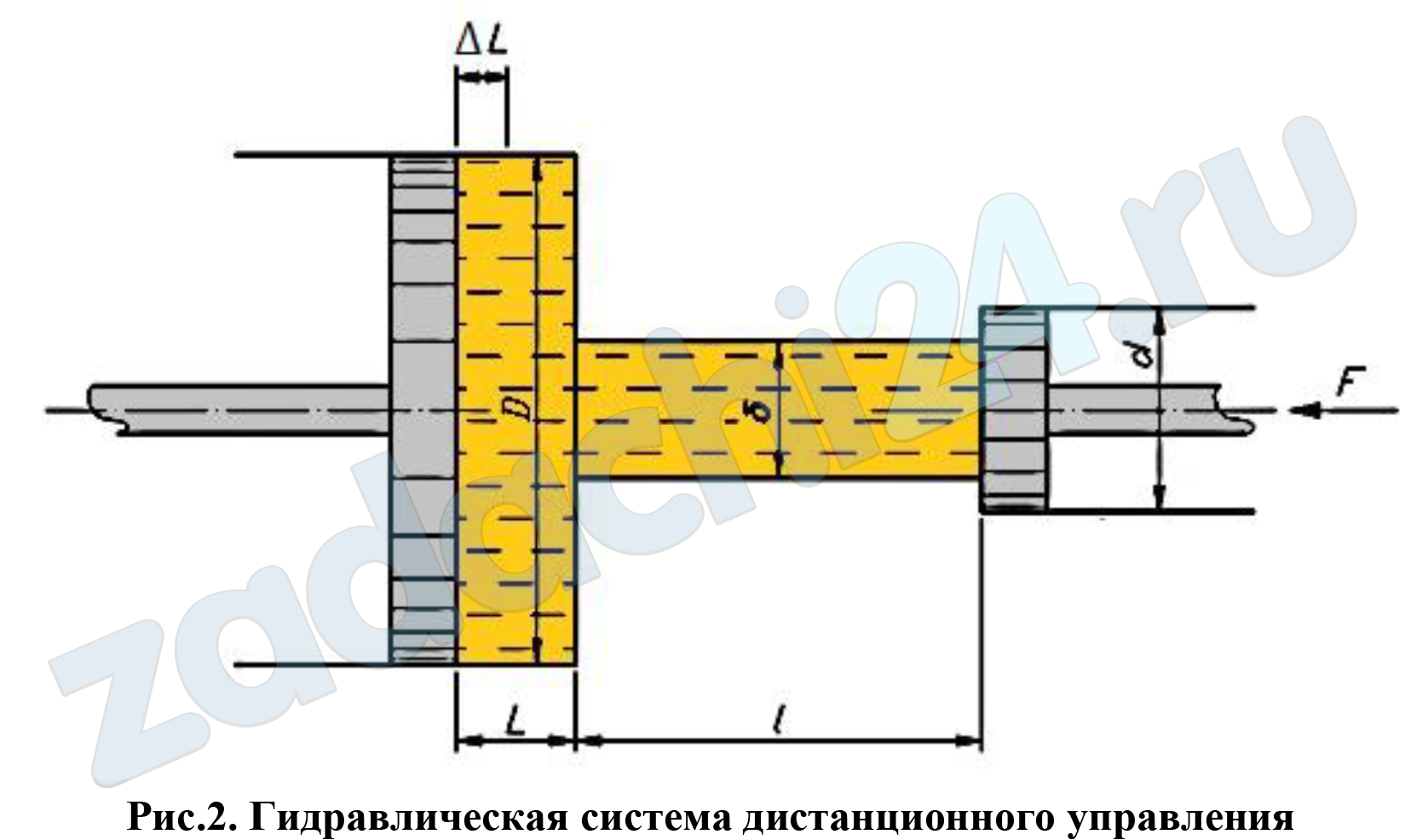

На рис.1.2 представлено начальное положение гидравлической системы дистанционного управления (рабочая жидкость между поршнями не сжата). При перемещении ведущего поршня диаметром вправо жидкость постепенно сжимается и давлений в ней повышается. Когда манометрическое давление р достигает определенной величины, сила давления на ведомый поршень диаметром становится больше силы сопротивления , приложенной к штоку ведомого поршня. С этого момента приходит в движение вправо ведомый поршень. Диаметр соединительной части , длина .
Требуется определить диаметр ведущего поршня , необходимый для того, чтобы при заданной величине силы ход обоих поршней был один и тот же.
Примечание: Коэффициент объемного сжатия рабочей жидкости принять βW = 0,00051 1/МПа.

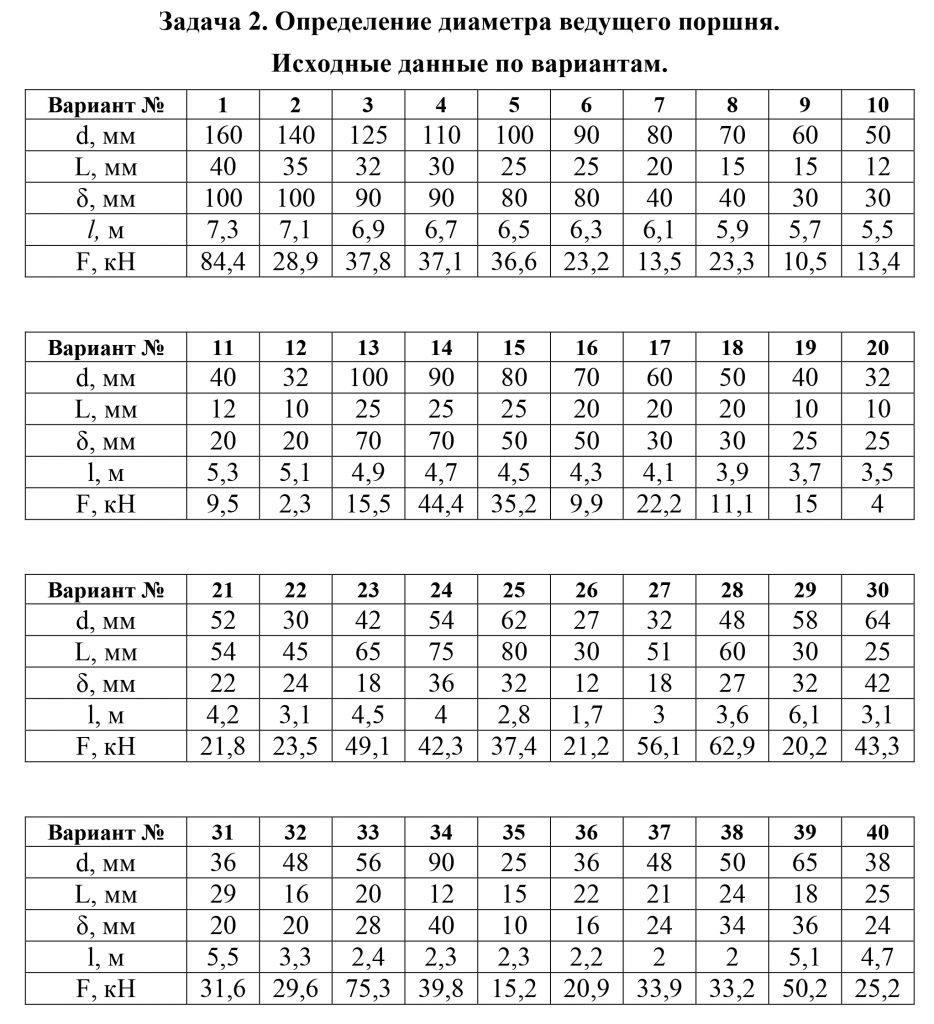

Выбрать вариант задачи
| Вариант 1 | Вариант 21 |
| Вариант 2 | Вариант 22 |
| Вариант 3 | Вариант 23 |
| Вариант 4 | Вариант 24 |
| Вариант 5 | Вариант 25 |
| Вариант 6 | Вариант 26 |
| Вариант 7 | Вариант 27 |
| Вариант 8 | Вариант 28 |
| Вариант 9 | Вариант 29 |
| Вариант 10 | Вариант 30 |
| Вариант 11 | Вариант 31 |
| Вариант 12 | Вариант 32 |
| Вариант 13 | Вариант 33 |
| Вариант 14 | Вариант 34 |
| Вариант 15 | Вариант 35 |
| Вариант 16 | Вариант 36 |
| Вариант 17 | Вариант 37 |
| Вариант 18 | Вариант 38 |
| Вариант 19 | Вариант 39 |
| Вариант 20 | Вариант 40 |
Все задачи из: Русанова Е.В. Гидравлика и гидропневмопривод Ч.2 ПГУПС 2025
2.506 Определить предварительное поджатие х пружины, нагружающей дифференциальный предохранительный клапан, необходимое для того, чтобы клапана открывался при давлении р = 3 МПа. Диаметры поршней: D1 = 22 мм; D2 = 20 мм, а жесткость пружины С = 8 Н/мм.
Ответ: х = 25 мм.
Скачать файл (банки РФ) 180 RUBУчебник: Сборник задач по машиностроительной гидравлике Под ред. Куколевского И.И Москва 2002.pdf
2.507 Гидравлический домкрат состоит из неподвижного поршня 1 и скользящего по нему цилиндра 2, на котором смонтированы корпус 3 (образующий масляную ванну домкрата) и плунжерный насос 4 ручного привода со всасывающим 5 и нагнетательным 6 клапанами.
Определить рабочее усилие R на рукоятке приводного рычага насоса. необходимое для поднятия груза Р = 12 т, если диаметр поршня домкрата D = 200 мм, диаметр плунжера насоса d = 20 мм и плечи приводного рычага а = 60 мм и b = 700 мм.
Принять к.п.д. насоса ηн = 0,65 и к.п.д. цилиндра ηц = 0,9.
Учебник: Сборник задач по машиностроительной гидравлике Под ред. Куколевского И.И Москва 2002.pdf

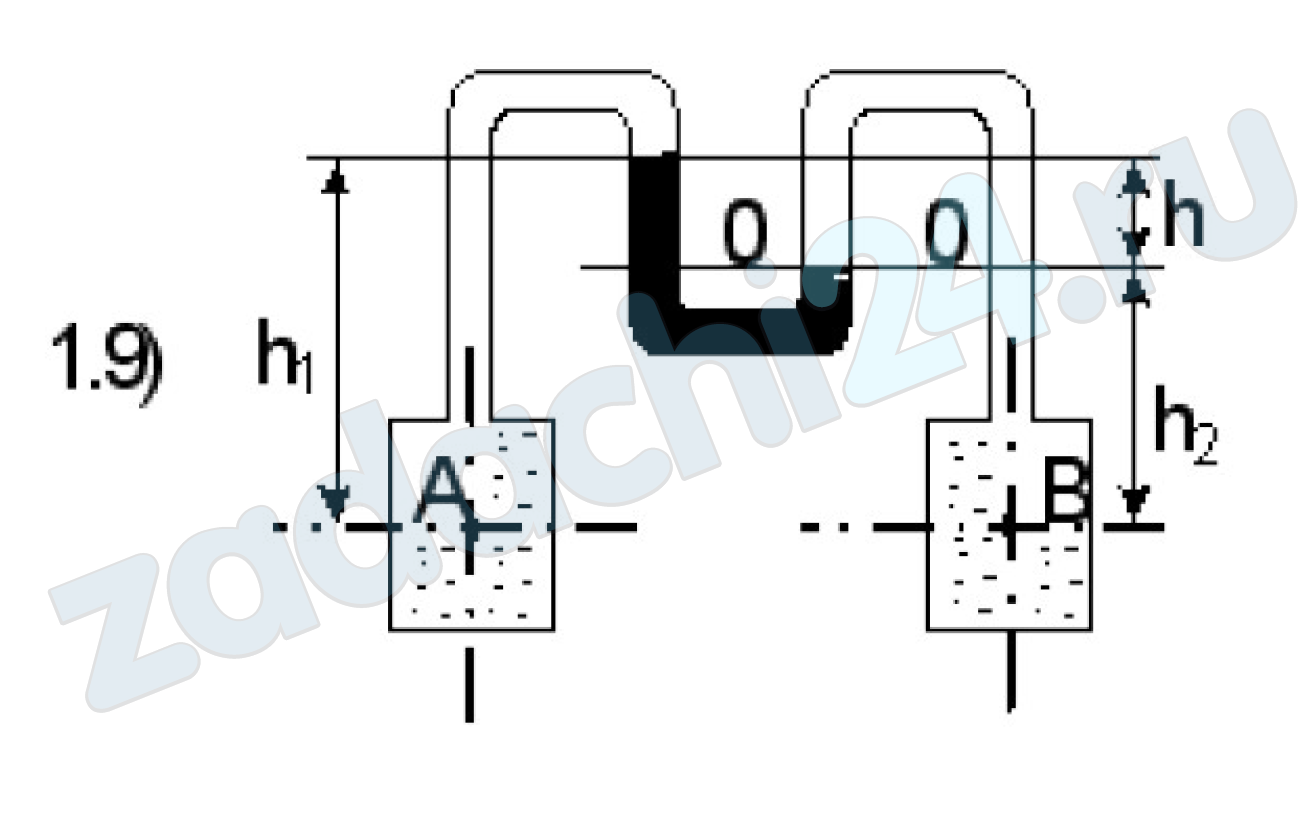

2.508 К двум резервуарам А и В, заполненным нефтью, присоединен дифференциальный ртутный манометр (рис. 1.9). Определить разность давлений в точках А и В, составив уравнение равновесия относительно плоскости равного давления. Разность показаний манометра h1 — h2 = h. Удельный вес ртути γР = 133,4кН/м3, нефти — γн = 8,83 кН/м3.
Дано: h = 0,25 м.
2.509 U-образный ртутный манометр, показание которого hрт, присоединен к сосуду (рис.1), заполненному бензином ρбенз = 700 кг/м³; уровень масла над ртутью hм.
Определить показание пружинного манометра (обозначение буквой М), установленного на крышке резервуара и абсолютное давление рабс паров на поверхности бензина, а также возможную высоту уровня бензина в пьезометре hр при условии, что известны: высота h от места установки манометра до свободной поверхности бензина; высота а от места установки манометра до плоскости уровня 0-0 и высота Н от плоскости уровня 0‘-0‘ до места установки пьезометра; принять плотность ртути ρрт = 13,6⸱10³ кг/м³; плотность масла ρмас = 820 кг/м³; атмосферное давление ра = 98 кПа.
Выбрать вариант задачи
ВУЗ: ПетрГУ
Все задачи из: Бекетова Е.Б. Гидромеханика ПетрГУ 2014

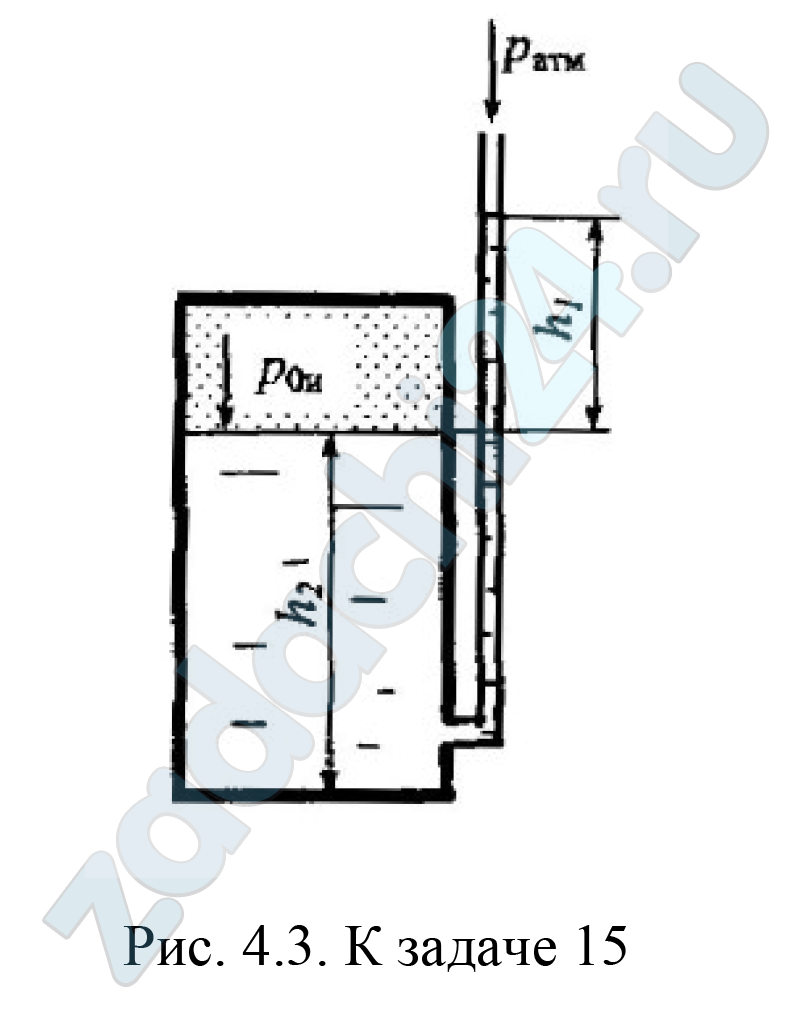

2.510 Определить избыточное давление р0н в закрытом резервуаре при условии: h1 = 0,5 м, плотность жидкости ρ = 950 кг/м³. Атмосферное давление ра = 0,11 МПа. Чему равно абсолютное давление на дно резервуара при h2 = 1,2 м. Построить эпюру избыточного давления на боковую поверхность резервуара.
