10 Расчет простых трубопроводов

10.371 В закрытом резервуаре поддерживается постоянное манометрическое давление р_м, под действием которого по новой стальной трубе диаметром d и длинами l₁, l₂ и l₃ вытекает вода при температуре T ° (рис. 3.54). Определить расход воды в трубе Q.

Таблица 3.76

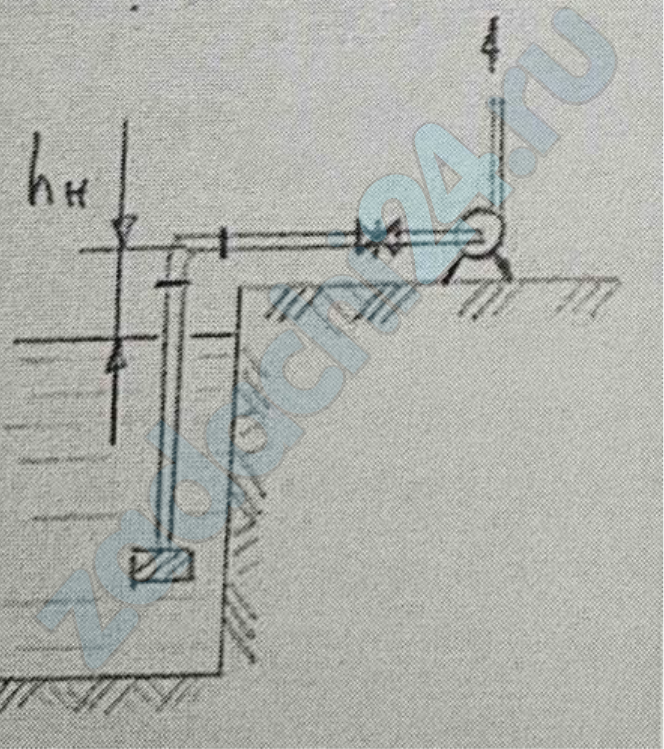

10.372 Определить длину всасывающей линии противопожарного водопровода если d_тр = 150 мм, подача насоса Q = 40 л/c, высота расположения оси насоса над уровнем воды h_н = 3,5 м, Р_вак = 0,6 кгс/см², ζ_с = 5,6; ζ_кол = 1,2; ζ_зад = 0,15; Δ = 1,5 мм; ν коэффициент кинематической вязкости) = 0,014·10^-4 м²/c.

10.373 По простому короткому трубопроводу диаметром d = 150 мм и длиной l = 36 м подается вода (t = 10ºС) из бака А в резервуар В. Трубопровод имеет плавный поворот на 90º, а на расстоянии l/2 установлена задвижка со степенью перекрытия сечения а/d = 0,6; эквивалентная шероховатость Δ_э = 0,12 мм. Какой напор Н необходимо создать, чтобы по трубопроводу подавался расход Q = 24,0 л/с?

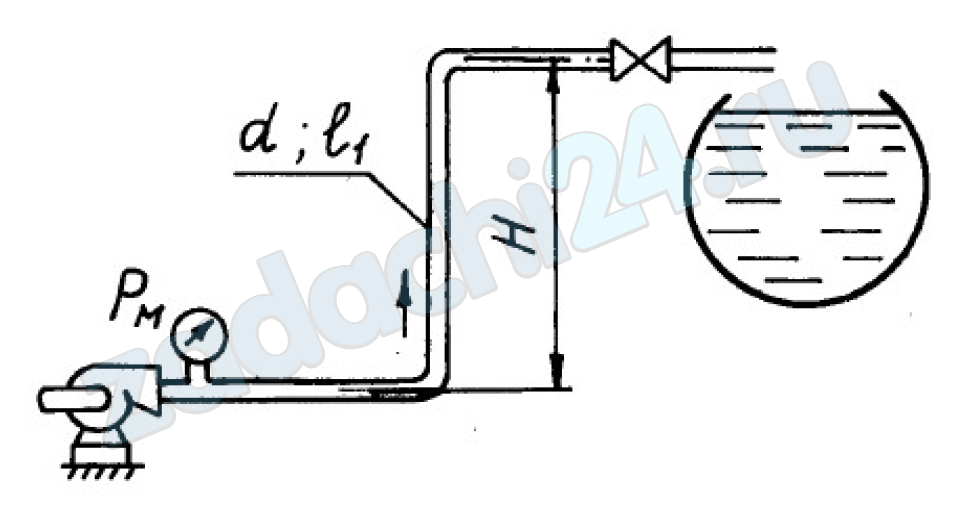

10.374 По трубопроводу длиной l₁ насос перекачивает топливо (ρ = 880 кг/м³) в резервуар на высоту H₁. Манометрическое давление, создаваемое насосом, равно р_м. Шероховатость стенок трубопровода Δ = 0,25 мм. Местные потери в трубопроводе принять равными 15% потерь на трение по длине.

Определить диаметр трубопровода, обеспечивающий расход топлива Q = 5,0 л/с.

Таблица 6.1

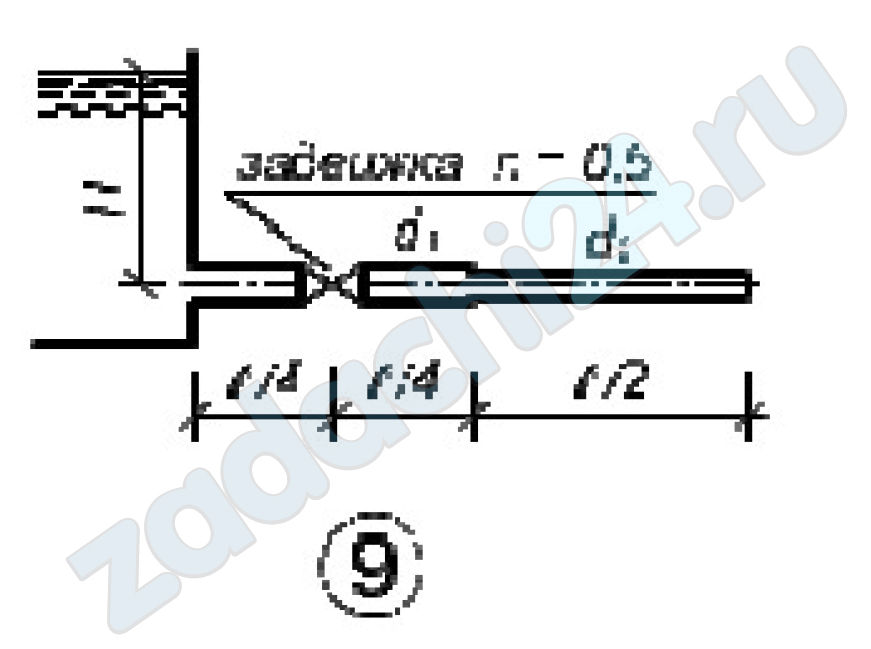

10.376 По короткому трубопроводу при постоянном напоре H движется вода. Определить расход воды в трубопроводе и построить напорную и пьезометрическую линии. Гидравлический коэффициент трения трубопровода принять равным λ₁ = 0,03, λ₂ = 0,035 (значение λ₁ соответствует диаметру d₁, значение λ₂ соответствует диаметру d₂).

Таблица 3.3

Варианты исходных данных

10.377 По короткому трубопроводу при постоянном напоре H движется вода. Определить расход воды в трубопроводе и построить напорную и пьезометрическую линии. Гидравлический коэффициент трения трубопровода принять равным λ₁ = 0,03, λ₂ = 0,035 (значение λ₁ соответствует диаметру d₁, значение λ₂ соответствует диаметру d₂).

Таблица 3.3

Варианты исходных данных

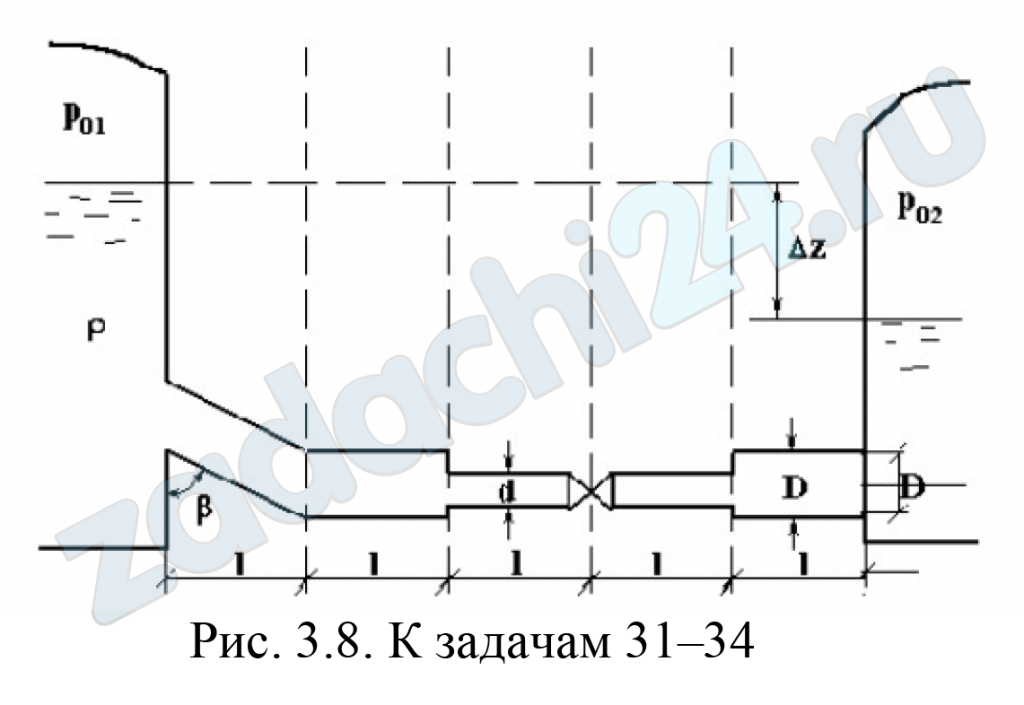

10.378 Самотечная труба переменного сечения (рис. 3.8) диаметрами d и D, с местными сопротивлениями (вход в трубу под углом β), колено, внезапное сужение, проходной вентиль, внезапное расширение и выход из трубы) соединяет между собой 2 закрытых резервуара с жидкостью плотностью ρ. Давление паров жидкости р₀₁ и р₀₂, перепад уровней воды Δz. Коэффициент сопротивления проходного вентиля ξ_вен = 0,3.

Построить напорную и пьезометрическую линию для потока жидкости в трубе, принимая коэффициент гидравлического трения λ = 0,02.

Таблица 17

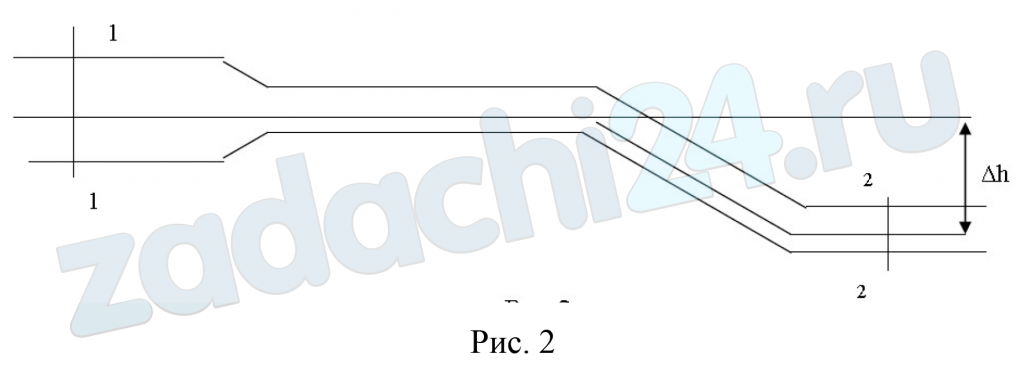

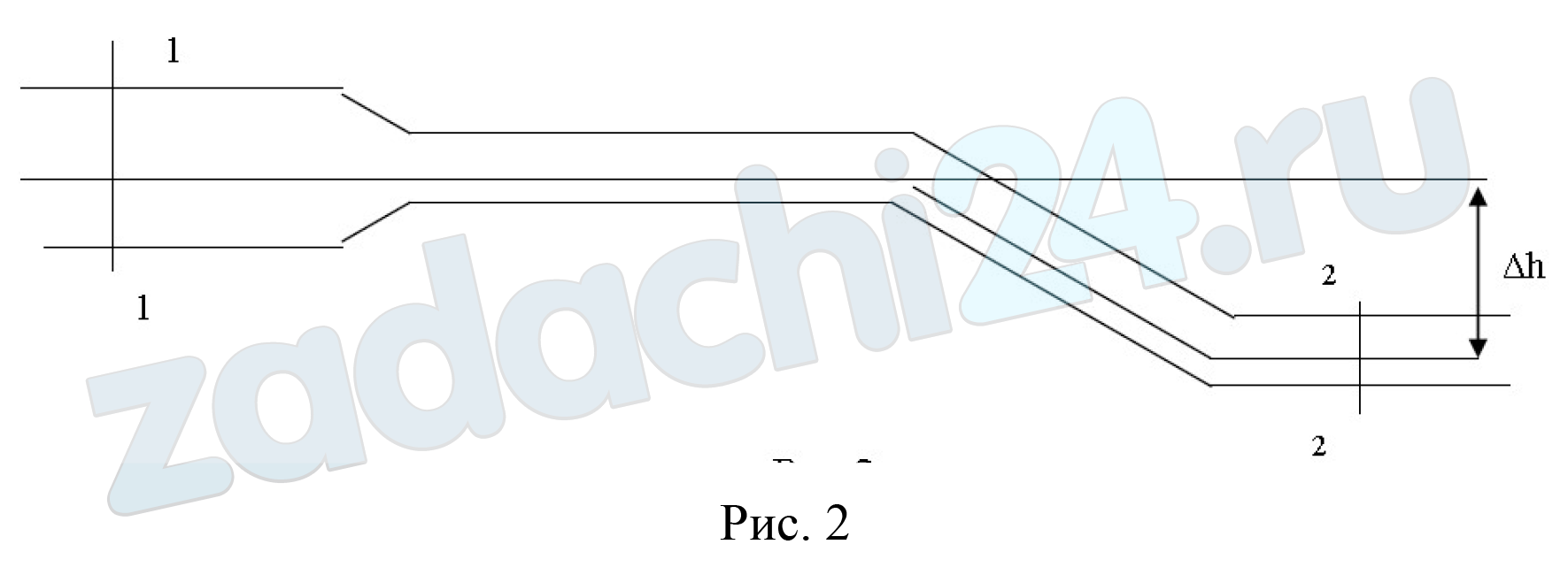

10.379 В соответствии с данными, указанными в таблице 4 вычислить давление P₁ в сечении 1-1 трубопровода (рис. 2), по которому течет жидкость плотностью ρ, если известна скорость жидкости υ₁ в сечении 1-1, давление Р₂, сечение 2-2 в 2,5 раза меньше площади сечения 1-1. Разность высот уровней жидкости в сечениях 1-1 и 2-2 — Δh. Потери напора между сечениями на преодоление гидравлических сопротивлений равно h_1-2.

Таблица 3

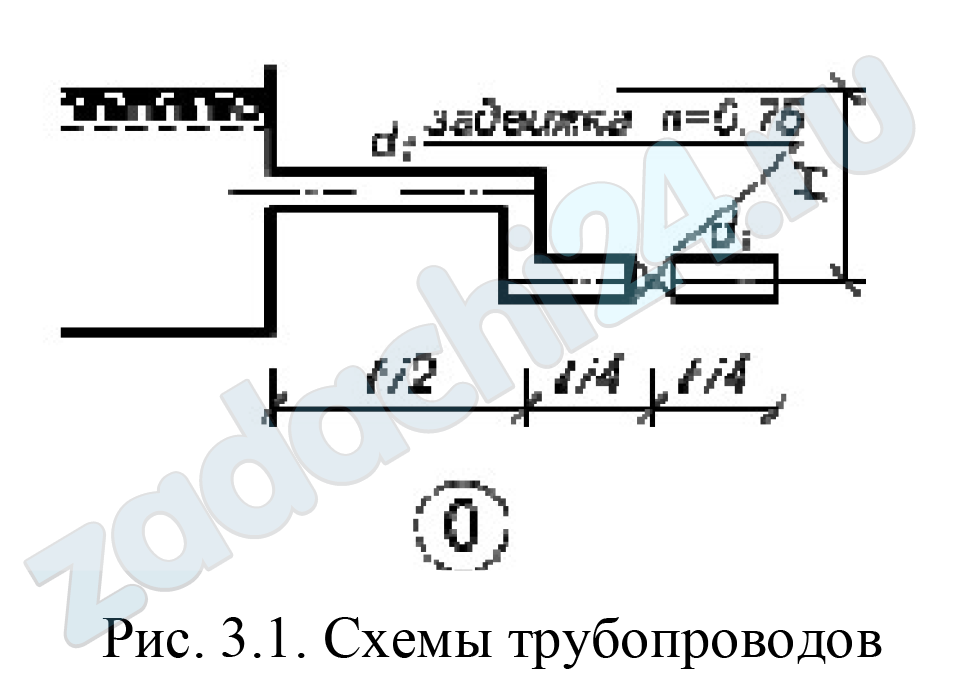

10.380 По короткому трубопроводу при постоянном напоре H движется вода. Определить расход воды в трубопроводе и построить напорную и пьезометрическую линии. Гидравлический коэффициент трения трубопровода принять равным λ₁ = 0,03, λ₂ = 0,035 (значение λ₁ соответствует диаметру d₁, значение λ₂ соответствует диаметру d₂).

Таблица 3.3

Варианты исходных данных
