10 Расчет простых трубопроводов
10.361 Насос закачивает воду в бак по трубопроводу длиной l, диаметром d и шероховатостью поверхности трубы k, с расходом Q. Уровень жидкости в баке H, коэффициент местных сопротивлений ξм. Показание манометров на выходе из насоса pm, а в баке pm1. Вязкость воды 0,8·10-6 м²/с.
Рассчитать давление на выходе из насоса pм.
| Последняя цифра | 3 |
| l, м | 140 |
| d, мм | 24,0 |
| k, мм | 0,05 |
| Q, л/с | 1,5 |
| Н, м | 5,0 |
| ξм | 3,5 |
| рm1, МПа | 0,25 |
ВУЗ: УГТУ
Все задачи из: Пятибрат В.П. Гидравлика УГТУ 2016
10.362 Определить диаметр трубы, служащей для перепуска воды в количестве 30 л/с из одного резервуара в другой при постоянной разности уровней в них Н = 5 м и длине трубы l = 120 м.
Скачать файл (банки РФ) 200 RUB10.363 Ответить на теоретические вопросы:
- Поясните понятия “свободная струя”, “незатопленная струя”, “затопленная струя”, “сплошная струя”, “раздробленная струя”. Причины распада сплошных струй и как обеспечить получение дальнобойных пожарных струй.
- Методика расчета огибающих кривых компактной и раздробленной части струи. Как зависит максимальная высота струи от давления перед насадкам и диаметра насадка? Способы получения распыленных струй.
Решить задачу:
Определить максимальную дальность боя и силу реакции струи, получаемой при помощи лафетного ствола. Угол наклона ствола 30º, диаметр насадка d, напор воды на выходе из насадка Н.
Во сколько раз измениться дальность боя струи и сила реакции струи если:
а) в два раза увеличить напор;
б) в два раза увеличить диаметр насадка.
Выбрать вариант задачи
Все задачи из: Гидравлика УрИ ГПС МЧС
10.364 Ответить на теоретические вопросы:
- Расчет каких аппаратов пожарной техники основан на уравнении Бернулли? Привести пример методики расчета одного из указанных аппаратов.
- Сущность метода анализа размерностей. Вид формул для определения линейных и местных потерь напора. От каких величин зависят коэффициенты линейных (λ) и местных (ζ) потерь напора.
Решить задачу:
Вода по трубопроводу диаметром d и длиной l перекачивается с расходом Q. Уровень воды в резервуаре постоянный и равен Н. Определить давление при входе в насос, если температура воды равна t = 20ºС, эквивалентная шероховатость стенок трубы Δ, коэффициент сопротивления задвижки ξзадв, поворота – ξпов (коэффициент сопротивления входа в трубопровод ξвх = 0,5). Числовые значения параметров приведены в таблице.
Выбрать вариант задачи
Все задачи из: Гидравлика УрИ ГПС МЧС

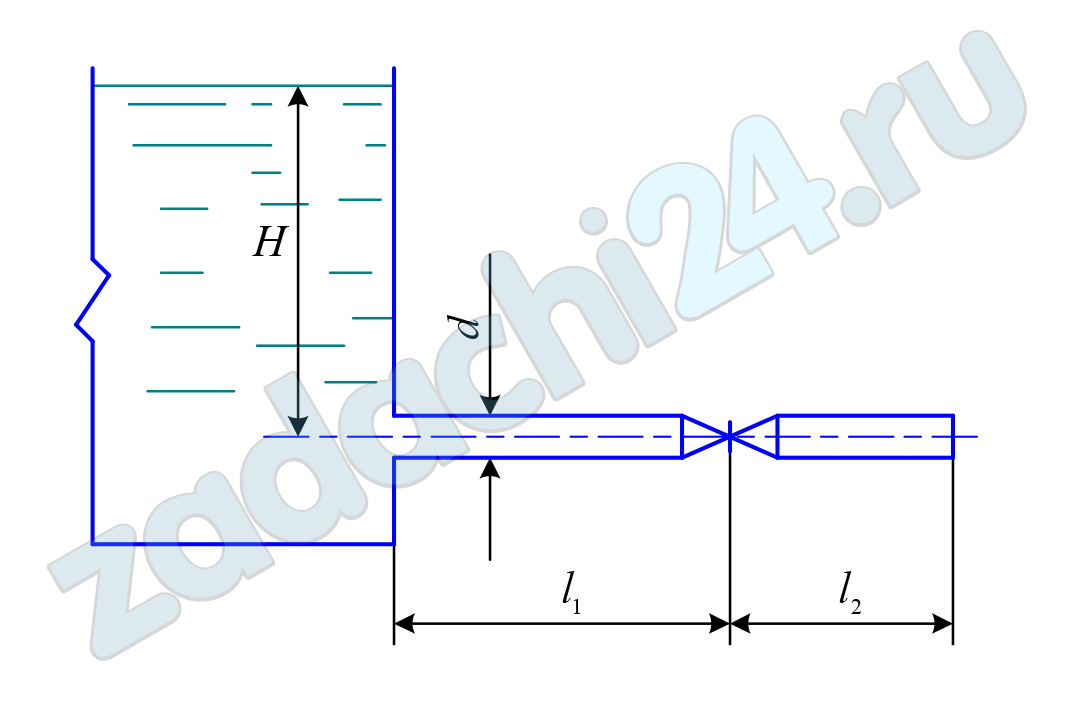

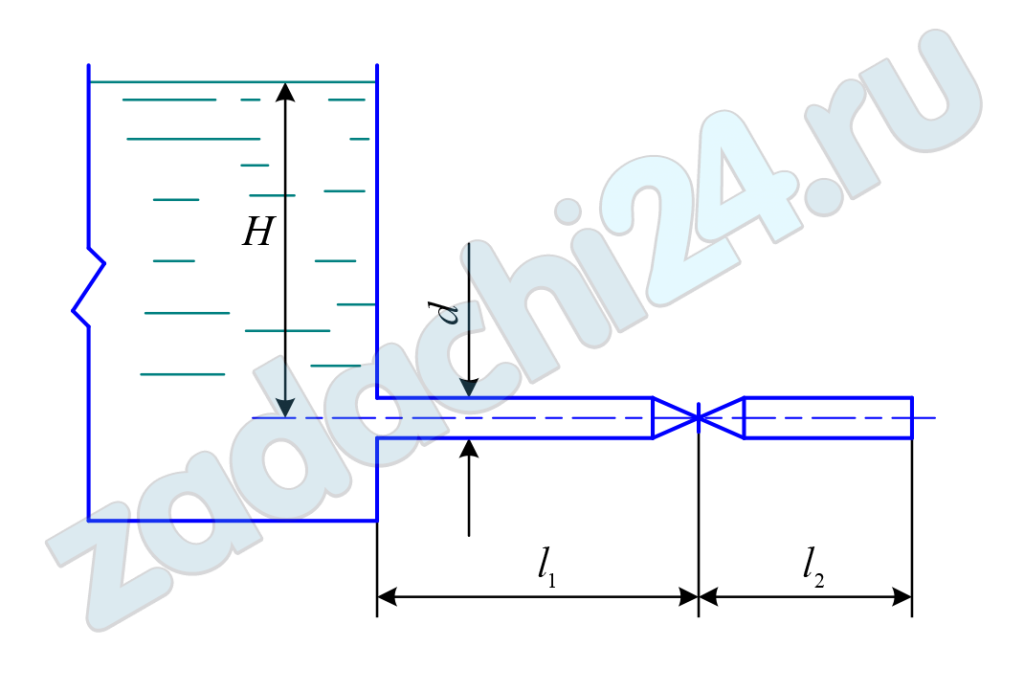

10.365 Определить расход воды из трубопровода если: Н = 10 м, l1 = 40 м; l2= 45 м; ζвх = 0,5; ζвых = 1; ζзад = 2,5; d = 100 мм; Δ = 0,5 мм; Температура воды = 20ºС,
10.366 По короткой горизонтальной трубе диаметром d = 250 мм, на которой установлен пробковый кран, вытекает вода в атмосферу из открытого резервуара. Уровень воды в резервуаре поддерживается постоянным на высоте Н = 5 м от оси трубы. Пренебрегая сопротивлением трубы, потерями на входе и выходе из трубы, принимая коэффициент в уравнении Бернулли α = 1, вычислить расход воды через трубу для положений крана, характеризуемых углами поворота от положения полного открытия до β = 10°, 20°, 30°, 40°, 50°, 60°, 65°. Построить график изменения расхода в зависимости от положения крана Q = f(β).

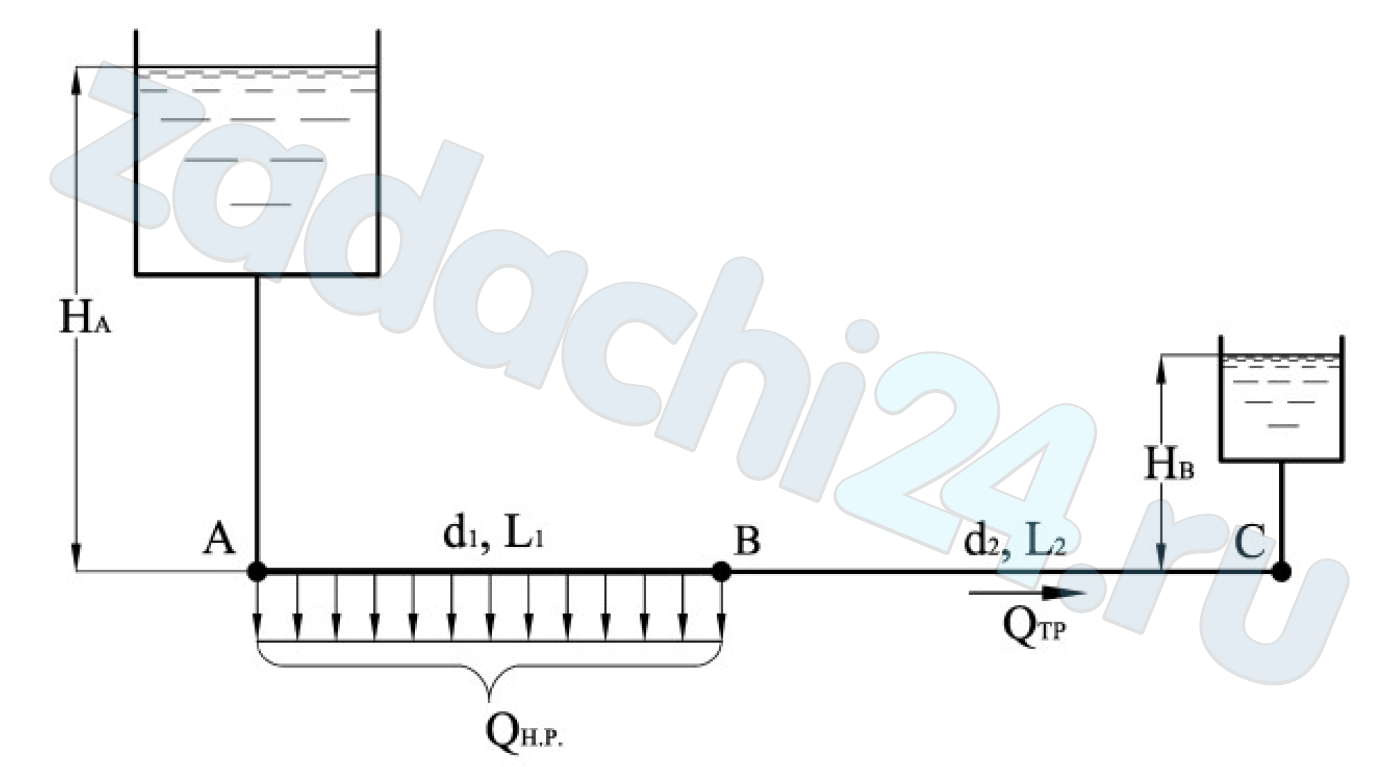

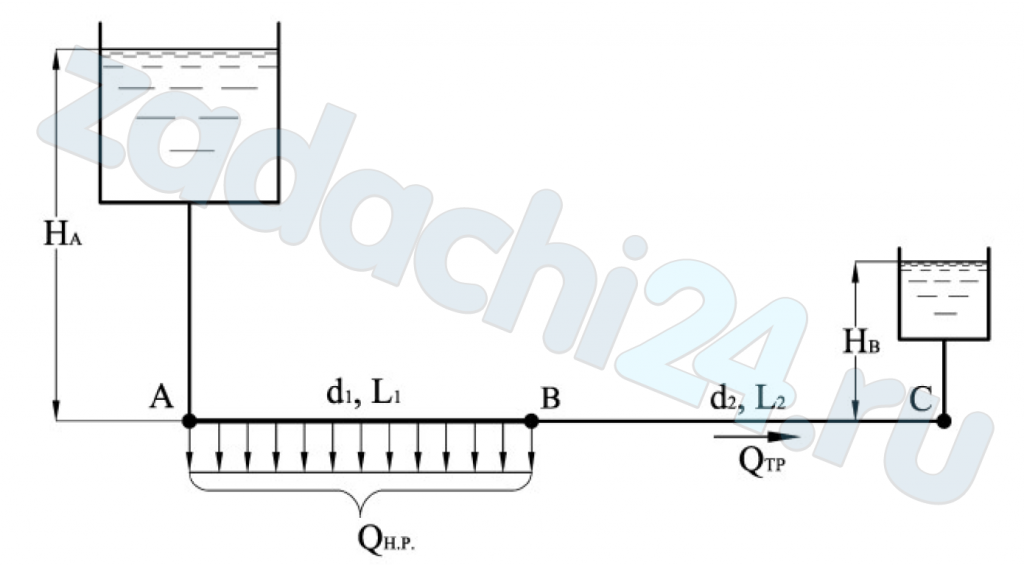

Скачать файл (банки РФ) 200 RUB10.367 К потребителям подается вода из резервуара А по длинному трубопроводу, состоящему из двух последовательно соединенных участков труб диаметрами d1 = 200 мм и d2 = 100 мм, длиной каждого участка L1 = 0,43 км и L2 = 0,19 км при напоре НА = 20,5 м. На участке АВ вода подается с непрерывной раздачей в количестве Qн.р. = 36 л/с, а по участку ВС проходит транзитный расход Qтр = 10 л/с. Определить отметку пьезометрической линии в конце второго участка (точка С), если трубопровод выполнен из «нормальных» труб?

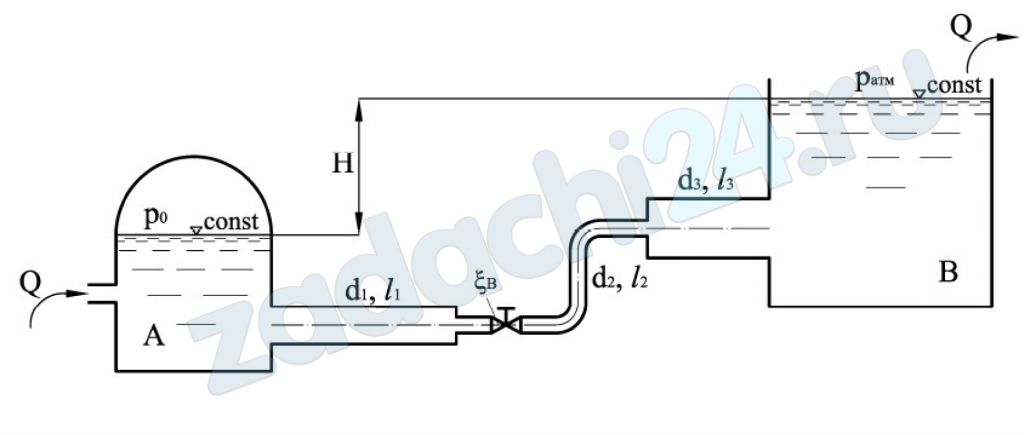

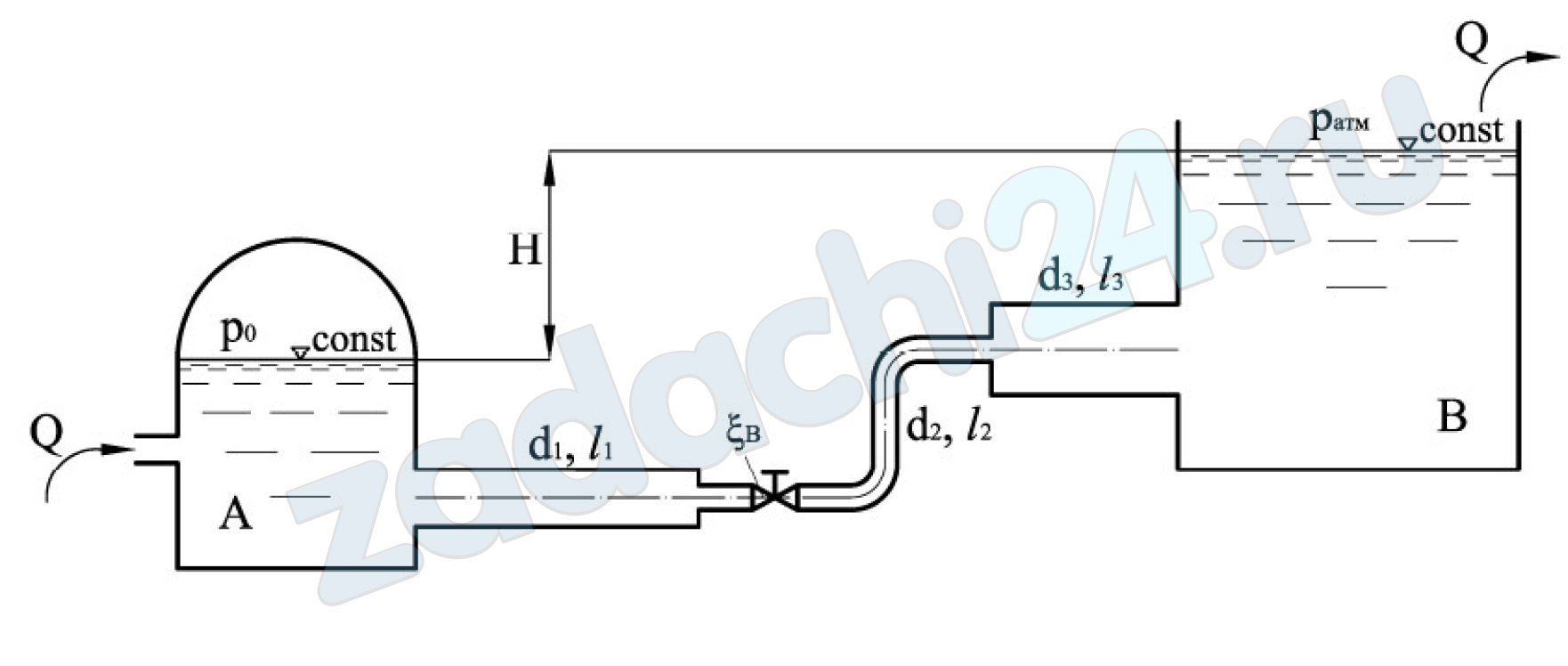

10.368 Вода, находящаяся под избыточным давлением p0 = 220 кПа, из емкости A перетекает в приемную емкость B. Определить расход Q в трубе, если, высота Н = 3,1 м, коэффициент сопротивления крана ξ = 7, радиусы плавных изгибов трубы 120 мм, диаметры трубопровода d1 = 90 мм, d2 = 55 мм, d3 = …115 мм, длины соответствующих участков l1 = 4 м, l2 = 6 м и l3 = 2,5 м. Коэффициент гидравлического трения для всех участков трубы принять равным λ = 0,028.
10.369 Гидравлический расчет напорных трубопроводов
На рисунках изображены системы, состоящие из гидробака (резервуара) и трубы переменного (постоянного) сечения. Движение жидкости плотностью ρ происходит под действием давления, создаваемого баком. Согласно варианту определить:
- Скорость истечения жидкости, расход и потери напора вдоль трубы, предполагая турбулентное движение.
- Уточнить режим движения жидкости в трубе, если кинематический коэффициент вязкости ν (м²/с).
- Построить линию полных напоров и пьезометрическую линию (в масштабе).

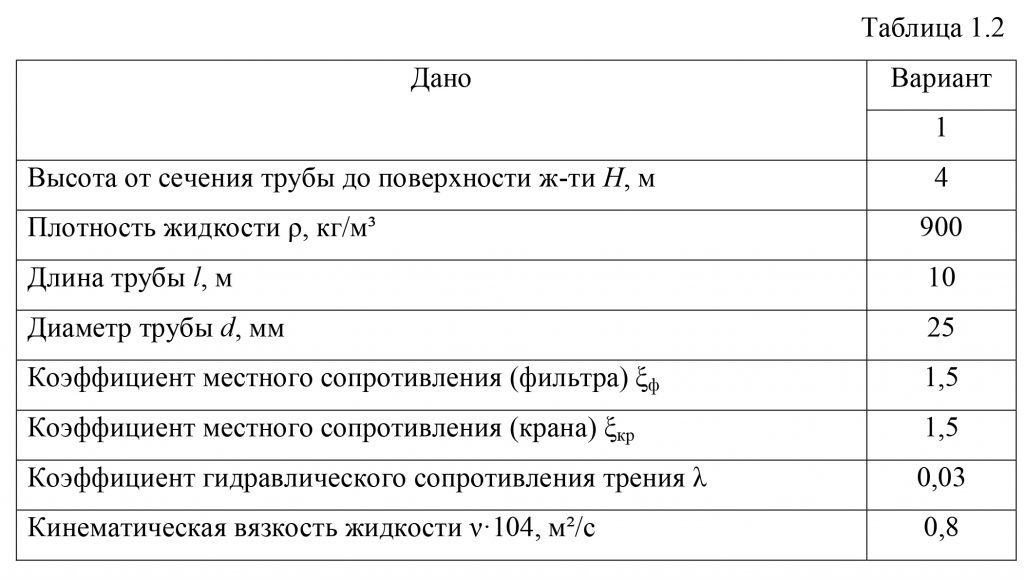

Значения исходных данных к лабораторной работе
Специальность: Открытые горные работы
10.370 Гидравлический расчет напорных трубопроводов
На рисунках изображены системы, состоящие из гидробака (резервуара) и трубы переменного (постоянного) сечения. Движение жидкости плотностью ρ происходит под действием давления, создаваемого баком. Согласно варианту определить:
- Скорость истечения жидкости, расход и потери напора вдоль трубы, предполагая турбулентное движение.
- Уточнить режим движения жидкости в трубе, если кинематический коэффициент вязкости ν (м²/с).
- Построить линию полных напоров и пьезометрическую линию (в масштабе).

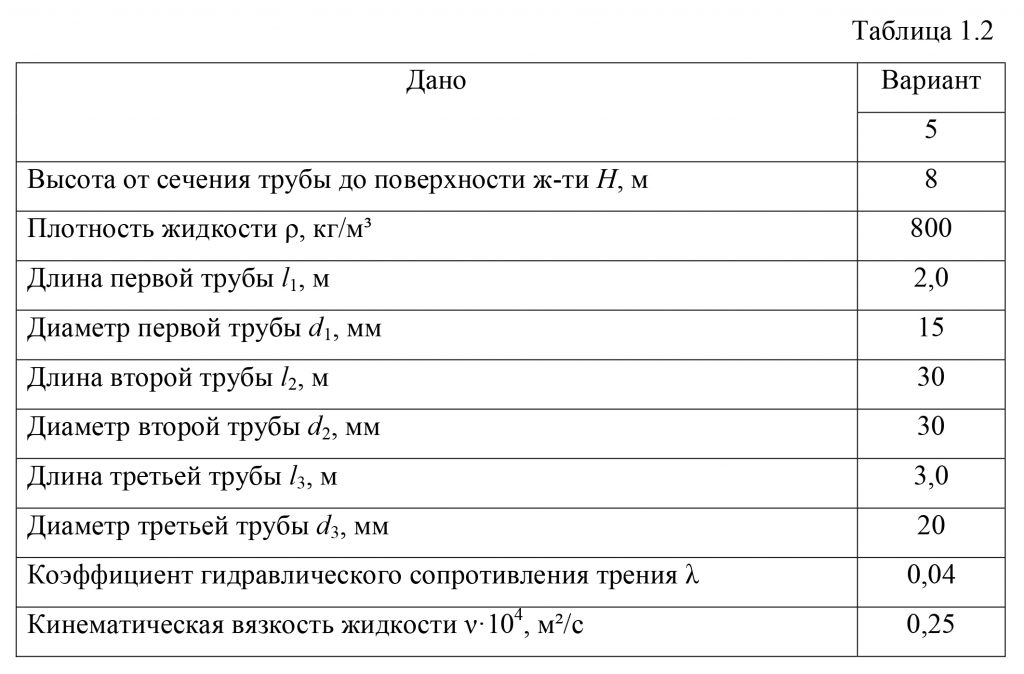

Значения исходных данных к лабораторной работе
Специальность: Обогащение полезных ископаемых
