10 Расчет простых трубопроводов

10.351 Пневмоустановка (рис. 3.7) служит для подачи воды (ρ = 1000 кг/м³, ν = 10^-6 м²/с) в открытый резервуар на высоту H под действием манометрического давления p₀ по трубе диаметром d, длиной l, шероховатостью Δ. Труба имеет два поворота на 90º (колено с закруглением R_п = 2d) и оборудована краном (α = 20º). Данные для решения задачи взять из табл. 16. Найти величины, отмеченные в ней знаком вопроса.

Таблица 16

ВУЗ: ТГАСУ

10.352 Пневмоустановка (рис. 3.7) служит для подачи воды (ρ = 1000 кг/м³, ν = 10^-6 м²/с) в открытый резервуар на высоту H под действием манометрического давления p₀ по трубе диаметром d, длиной l, шероховатостью Δ. Труба имеет два поворота на 90º (колено с закруглением R_п = 2d) и оборудована краном (α = 20º). Данные для решения задачи взять из табл. 16. Найти величины, отмеченные в ней знаком вопроса.

Таблица 16

ВУЗ: ТГАСУ

10.353 Определить расход воды из трубопровода если: Н = 7 м, l₁ = 70 м; l₂= 40 м; ζ_вх = 0,5; ζ_вых = 1; ζ_зад = 2,5; d = 100 мм; Δ = 0,5 мм; v (коэффициент кинематической вязкости) = 1·10^-6 м²/с.

10.354 По самотечному сифонному трубопроводу длиной L = 44 м необходимо обеспечить расход нефти (δ = 0,9, ν = 1 Ст) Q = 1 л/c при напоре Н = 2 м.

Найти требуемый диаметр D трубопровода, учитывая только потери напора на трение по его длине.

Определить допустимое превышение h сечения К над уровнем в верхнем резервуаре, если это сечение находится на середине длины трубопровода, а вакуум не должен превышать р_в = 53 кПа.

Ответ: D  = 55 мм; h = 5 м.

Учебник: Сборник задач по машиностроительной гидравлике Под ред. Куколевского И.И Москва 2002.pdf

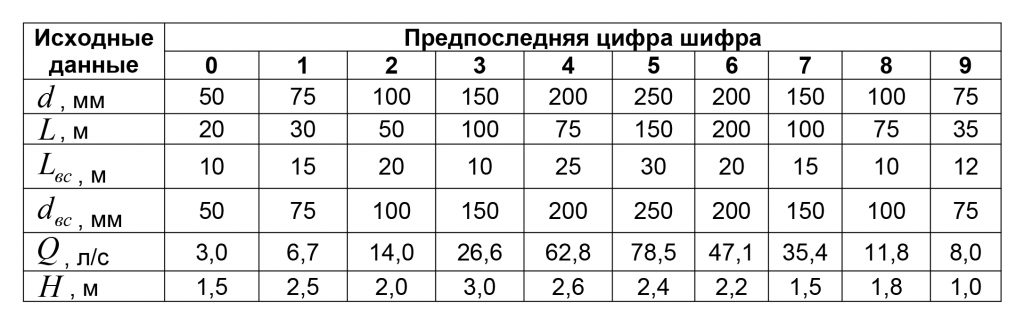

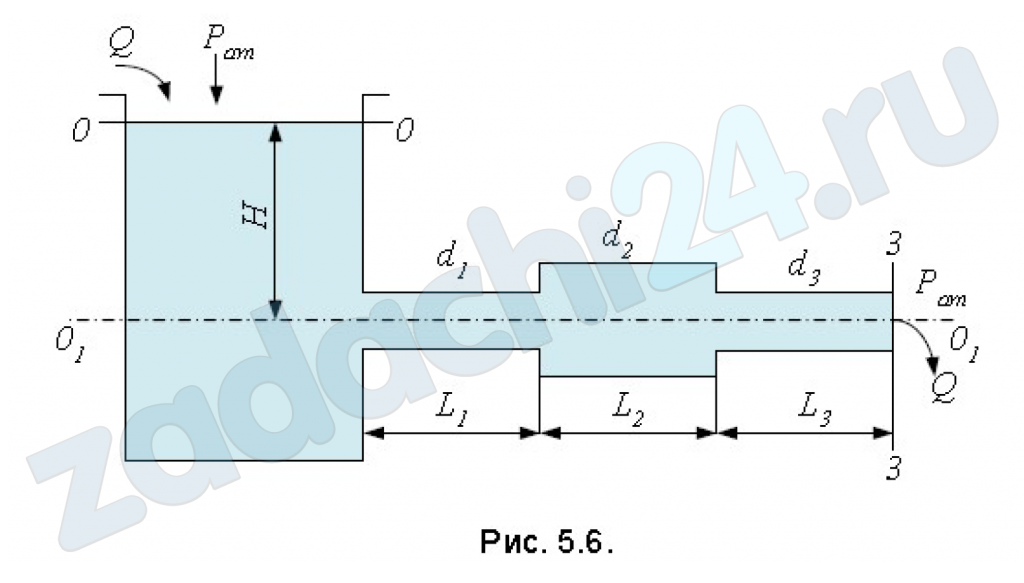

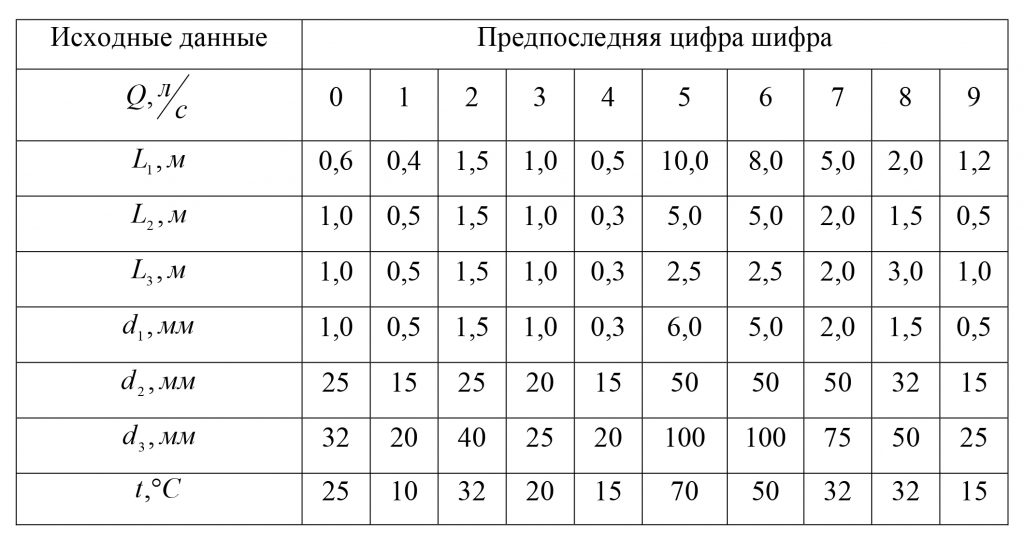

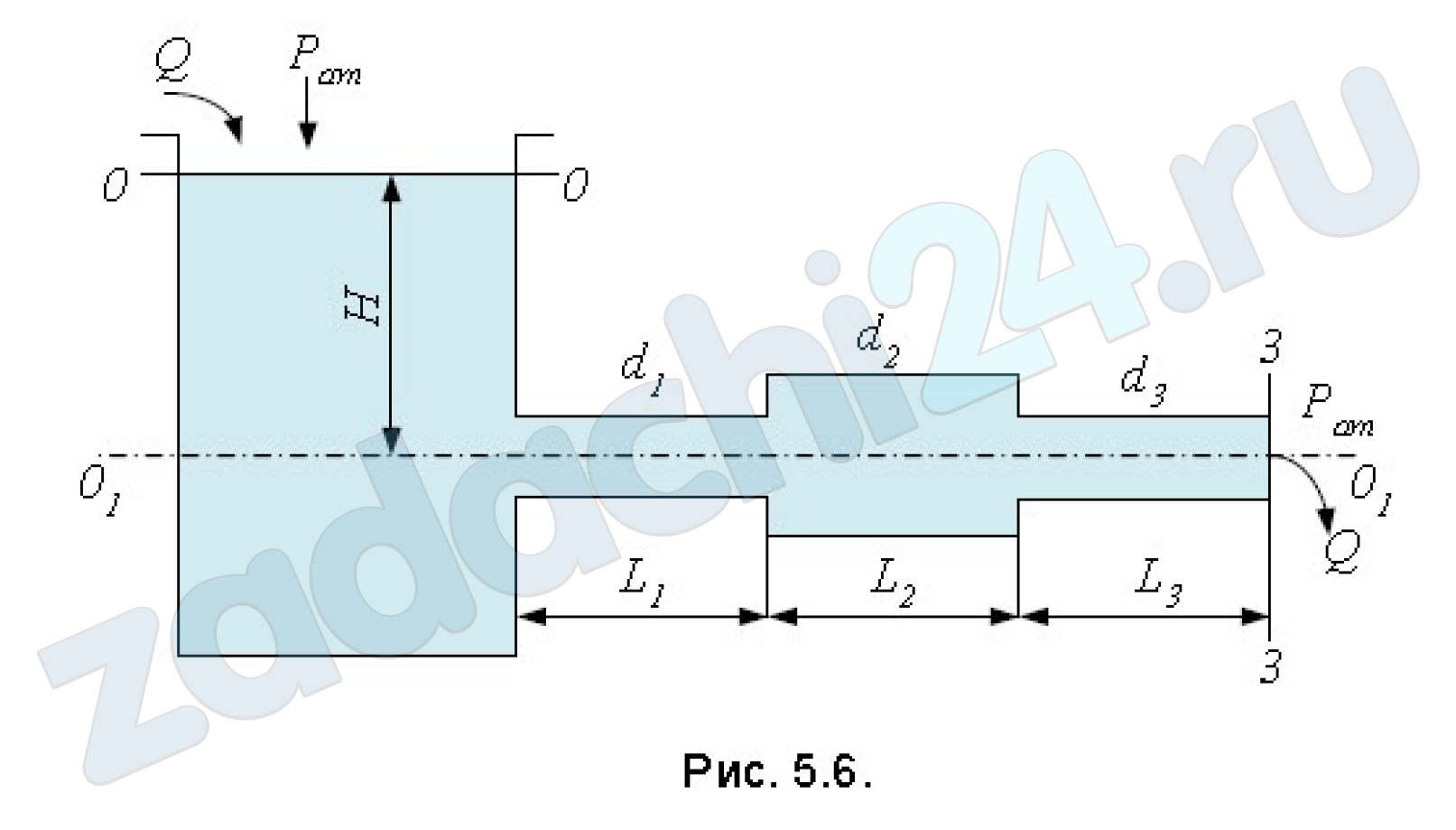

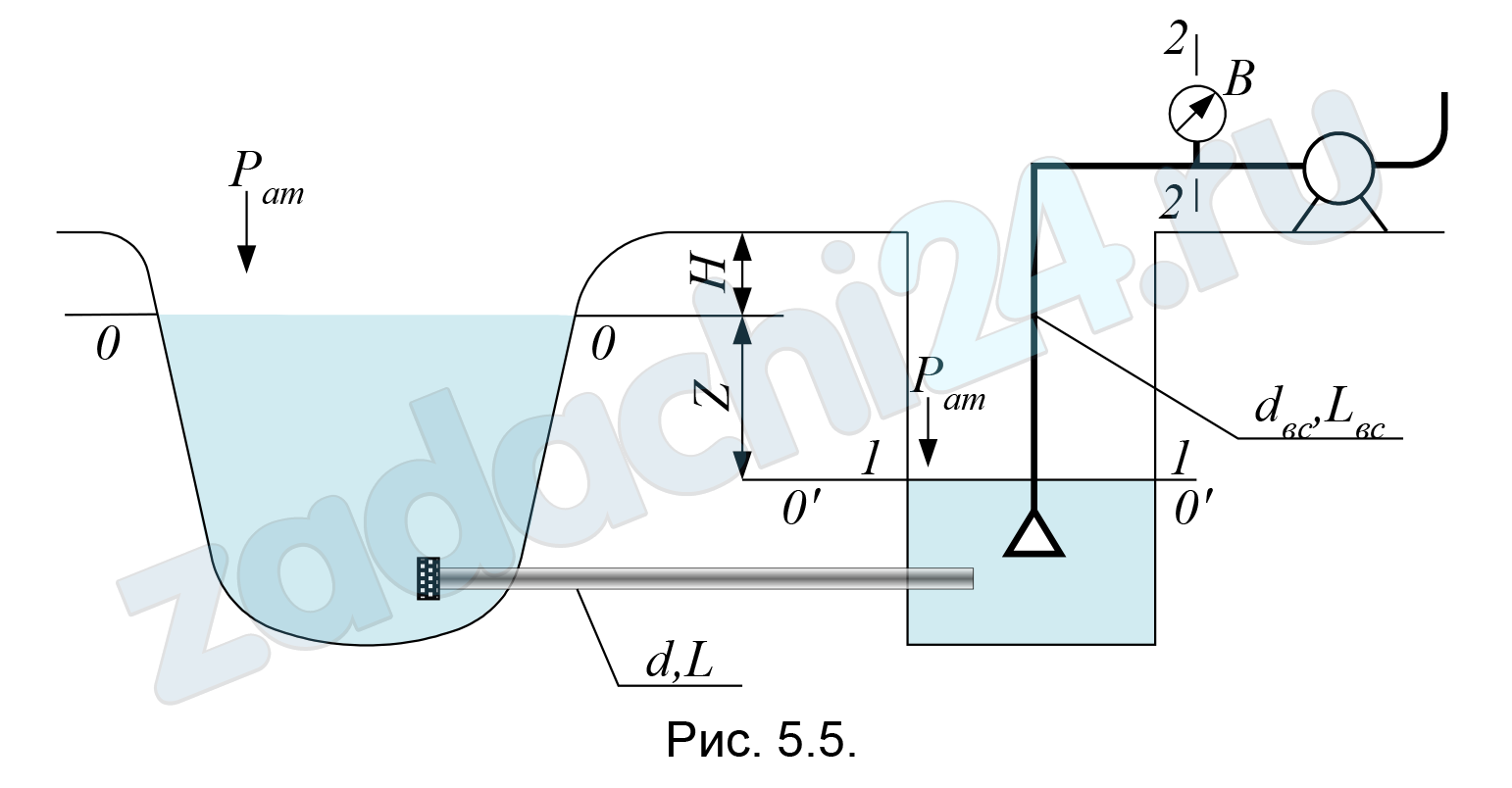

10.356 Истечение происходит из открытого резервуара при постоянном напоре H₁ = 5 м по короткому трубопроводу переменного поперечного сечения с диаметрами d₁ = 400 мм и d₂ = 100 мм в атмосферу. На втором участке трубопровода имеются два колена с плавным поворотом. Длина первого участка l₁ = 0,8 м, длина второго участка l₂ = 2 м. Определить скорость истечения υ₂ и расход Q₂ через трубопровод.
