Шелудько О.В. Тепломассообмен СЗТУ 2003

25.57 Определить тепловой поток, теряемый за счет излучения стальной трубой диаметром 80 мм и длиной l. Труба, температура которой t₁, расположена в помещении на большом удалении от его стен. Степень черноты материала трубы ε₁, температура стен в помещении t₂. Как изменится лучистая составляющая коэффициента теплоотдачи от поверхности трубы, если ее покрыть цилиндрическим кожухом (экраном) толщиной 20 мм, выполненным из тонких алюминиевых листов (степень черноты ε₂=0,055)? Найти температуру алюминиевого кожуха. Конвективным теплообменом при расчетах пренебречь.

Параметры выбрать по таблице 11.

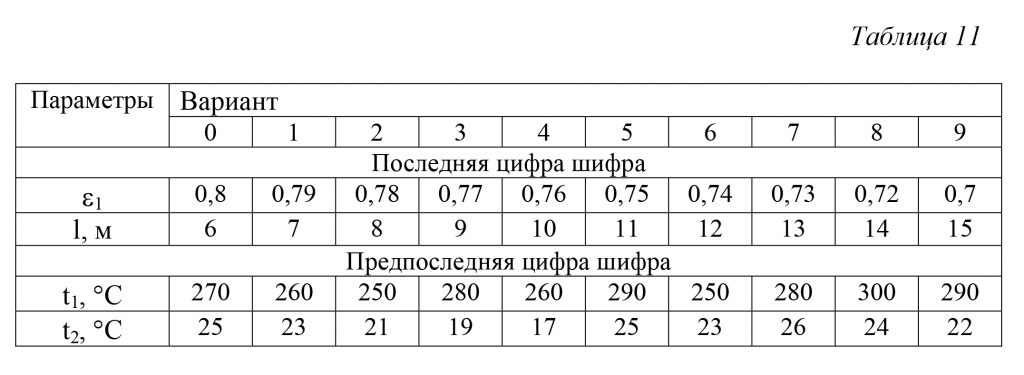

Таблица 11

Вариант	ε₁	l, м	t₁, °С	t₂, °С
00	0,8	6	270	25

Ответ: Q_л=5391 Вт, при установке одного цилиндрического экрана лучистая составляющая коэффициента теплоотдачи от поверхности трубы уменьшается в 10 раз, t_э=194 ºС.

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf

ВУЗ: СЗТУ

25.58 Определить удельный тепловой поток и коэффициент теплоотдачи излучения между двумя параллельно расположенными пластинами, с температурой t₁ и t₂ и степенью черноты ε₁ и ε₂.

Как изменится удельный тепловой поток, если между пластинами установить экран со степенью черноты ε_э.

Параметры выбрать по таблице 12

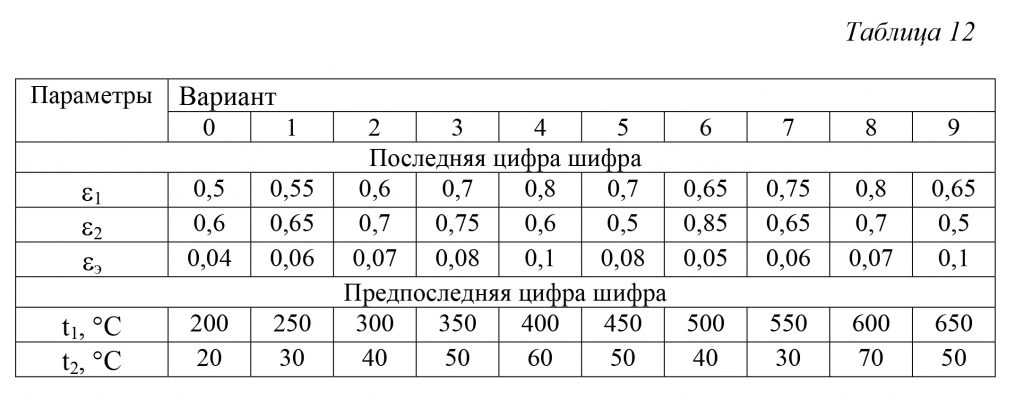

Таблица 12

Вариант	ε₁	ε₂	ε_э	t₁, °С	t₂, °С
00	0,5	0,6	0,04	200	20

Ответ: q_л1=908 Вт/м², q_л2=47 Вт/м², при установке между пластинами экрана удельный тепловой поток уменьшиться в 19,3 раза.

Методические указания.pdf

ВУЗ: СЗТУ

24.21 Определить, какое количество сухого насыщенного пара давлением р конденсируется в стальном горизонтальном паропроводе диаметром d, длиною l, если он находится в кирпичном канале (0,7×0,7) м, температура стенок которого t; степень черноты стали ε_ст=0,8, кирпича ε_к=0,9.

Параметры выбрать по таблице 13.

Таблица 13

Вариант	l, м	d, мм	р, МПа	t, °С
00	20	150	0,27	25

Ответ: D=23,9 кг/ч.

Методические указания.pdf

ВУЗ: СЗТУ

27.53 Выполнить тепловой расчет пароводяного кожухотрубного теплообменника, предназначенного для нагрева G₁, т/ч воды от температуры t′_в=10 ºС до t″_в. Вода движется внутри латунных трубок диаметром d_н/d_вн=17/14; коэффициент теплопроводности латуни λ=85 Вт/(м·К). Греющий теплоноситель – сухой насыщенный пар давлением р движется в межтрубном пространстве. Скорость движения воды ω принять 1…2,5 м/c.

Параметры выбрать по таблице 14.

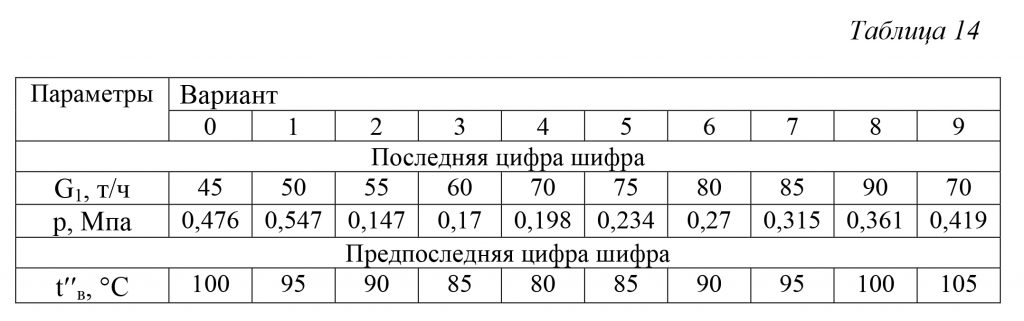

Таблица 14

Вариант	G₁, т/ч	р, МПа	t»_в, °С
00	45	0,476	100

Методические указания.pdf

ВУЗ: СЗТУ

27.54 Определить поверхность охлаждения конденсатора паровой турбины мощностью N_T с удельным расходом пара d₀, если давление пара в конденсаторе р_к, температура охлаждающей воды на входе t′₂ равна 10 ºC, а на выходе – на 3 ºC ниже температуры насыщенного пара при давлении р_к, кратность охлаждения m; коэффициент теплоотдачи от конденсирующегося пара к охлаждающей воде K.

Параметры выбрать по таблице 15.

Таблица 15

Вариант	N_Т, МВт	d₀, кг(кВтч)	р_к, кПа	m, кг/кг	К, кВт/(м²⸱К)
00	10	5,5	4	50	3,5

Ответ: F=156,8 м².

Методические указания.pdf

ВУЗ: СЗТУ

27.55 В деаэратор конденсата ТЭЦ производительностью G_n (деаэратор атмосферного типа, температура воды в баке 102 ºC) поступает возвращенный конденсат (80%) с температурой 70 ºC.

Определить расход пара из отбора, поступающего в деаэратор с энтальпией h_от=2700 кДж/кг; КПД деаэратора 0,99. Расход поступающей добавочной питательной воды на покрытие потерь производственного конденсата составляет G_n.n, на компенсацию потерь конденсата на ТЭЦ — 15,6 т/ч, на компенсацию потерь с продувочной водой — 8,3 т/ч.

Параметры для расчета выбрать по таблице 16.

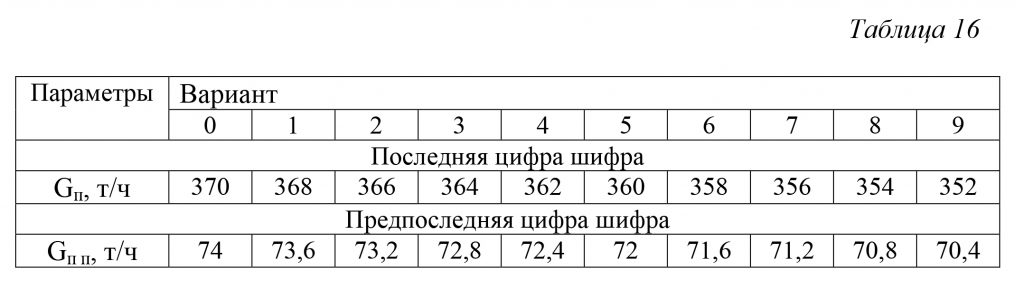

Таблица 16
