Устинова Е.В. Основы гидравлики ДВГУПС 2022

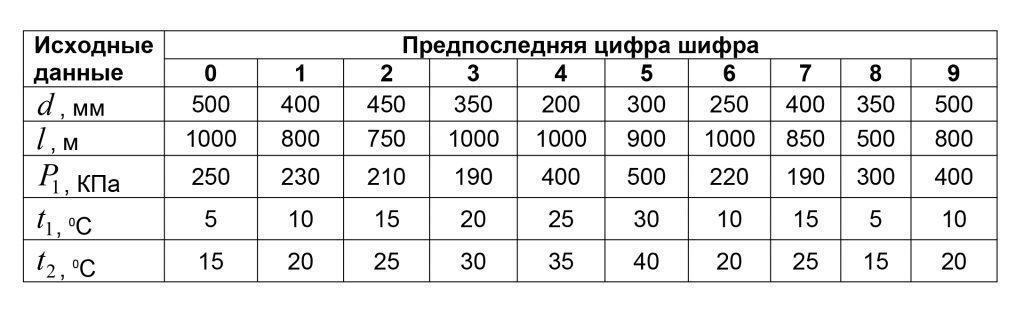

1.20 Трубопровод диаметром d и длиной l наполнен водой при давлении р1 и температуре воды t1 ºС. Определить, пренебрегая деформациями и расширением стенок труб, давление в трубопроводе р2 при нагреве воды в нем до температуры t2 ºС. Коэффициент объемного сжатия βW = 5,18·10—10 Па-1. Коэффициент температурного расширения βt = 150·10—6 ºС-1.
Выбрать вариант задачи
| Вариант 0 | Вариант 5 |
| Вариант 1 | Вариант 6 |
| Вариант 2 | Вариант 7 |
| Вариант 3 | Вариант 8 |
| Вариант 4 | Вариант 9 |
ВУЗ: ДВГУПС

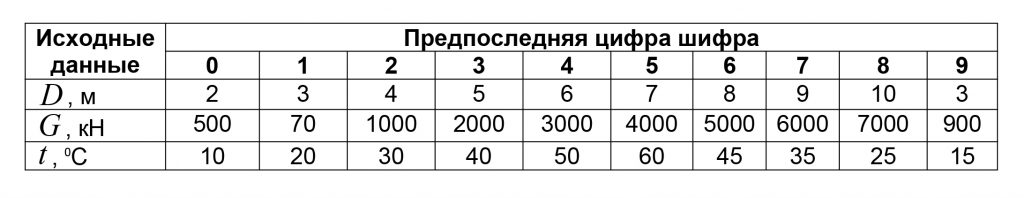

1.256 В вертикальном цилиндрическом резервуаре, имеющем диаметр D, хранится нефть, вес ее G, плотность ρ = 850 кг/м³. Определить объем нефти в резервуаре при температуре 0ºС и изменение уровня нефти в резервуаре, если температура повысится до t,ºС. Расширение стенок резервуара не учитывать. Коэффициент температурного расширения βt = 0,00072 1/ºС.
Выбрать вариант задачи
| Вариант 0 | Вариант 5 |
| Вариант 1 | Вариант 6 |
| Вариант 2 | Вариант 7 |
| Вариант 3 | Вариант 8 |
| Вариант 4 | Вариант 9 |
ВУЗ: ДВГУПС

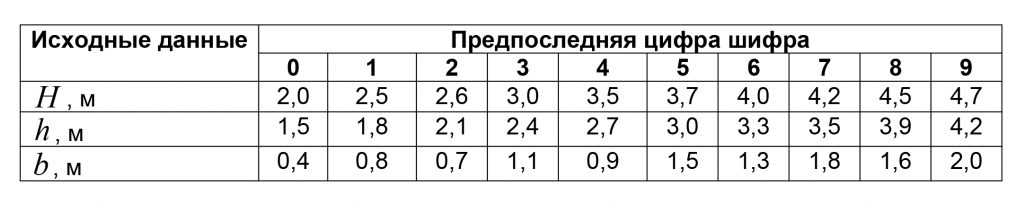

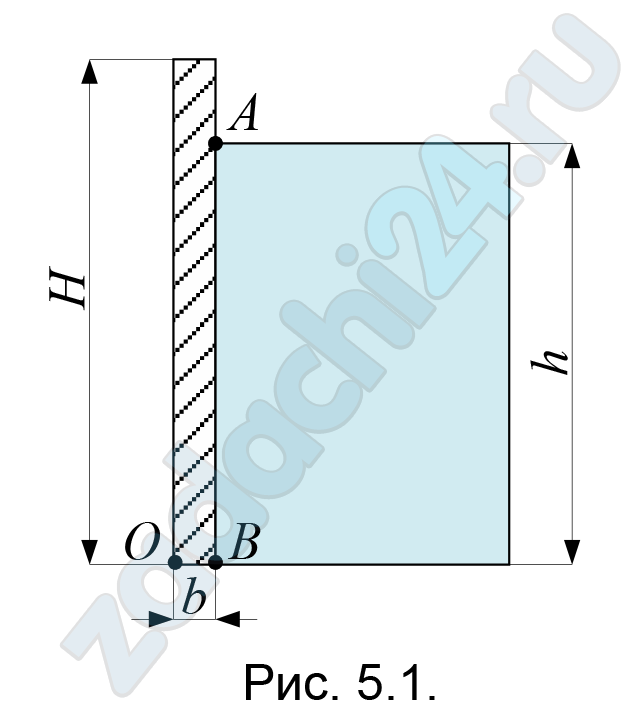

3.397 Подпорная стенка прямоугольной формы имеет высоту Н, ширину b (рис. 5.1), объемный вес кладки γкл = 20 кН/м³. Глубина воды перед стенкой h, объемный вес воды γ = 10 кН/м³.
Требуется определить:
- Силу избыточного гидростатического давления на один погонный метр длины стенки.
- Положение центра давления.
- Запас устойчивости K подпорной стенки на опрокидывание.
- Ширину стенки b1 при запасе устойчивости K = 3.
- Построить эпюру гидростатического давления.
Выбрать вариант задачи
| Вариант 0 | Вариант 5 |
| Вариант 1 | Вариант 6 |
| Вариант 2 | Вариант 7 |
| Вариант 3 | Вариант 8 |
| Вариант 4 | Вариант 9 |
ВУЗ: ДВГУПС
3.387 Канал перегораживается плоским прямоугольным щитом (рис. 5.2). Глубина воды в канале h, угол наклона щита α. Шарнир находится на высоте a относительно дна канала. Плотность воды ρ = 1000 кг/м³.
Требуется определить:
- Силу тяги T, действующую по перпендикуляру к плоскости щита на 1 м его ширины.
- Построить эпюру гидростатического давления.
- Найти точку приложения силы гидростатического давления (от дна).
При решении задачи вес щита и трение в шарнире не учитывать.
Чертеж выполнить в масштабе.
Выбрать вариант задачи
| Вариант 0 | Вариант 5 |
| Вариант 1 | Вариант 6 |
| Вариант 2 | Вариант 7 |
| Вариант 3 | Вариант 8 |
| Вариант 4 | Вариант 9 |
ВУЗ: ДВГУПС
4.238 Вертикальный цилиндрический резервуар высотой Н (рис. 5.3) диаметром D закрывается полусферической крышкой, сообщающейся с атмосферой через трубу внутренним диаметром d. Резервуар заполнен мазутом, плотностью ρ = 900 кг/м³. Коэффициент температурного расширения мазута принять равным βt = 0,00072 ºС-1. Требуется определить усилие Ру, отрывающее крышку резервуара после повышения температуры на t ºС. Изменения плотности не учитывать.
Выбрать вариант задачи
| Вариант 0 | Вариант 5 |
| Вариант 1 | Вариант 6 |
| Вариант 2 | Вариант 7 |
| Вариант 3 | Вариант 8 |
| Вариант 4 | Вариант 9 |
ВУЗ: ДВГУПС
4.237 Определить количество болтов, удерживающих полусферическую крышку радиусом R (рис. 5.4), если один болт воспринимает усилие F. К боковой поверхности резервуара на глубине H присоединен манометр, показания которого рм. Резервуар заполнен жидкостью, плотность которой ρ.
Выбрать вариант задачи
| Вариант 0 | Вариант 5 |
| Вариант 1 | Вариант 6 |
| Вариант 2 | Вариант 7 |
| Вариант 3 | Вариант 8 |
| Вариант 4 | Вариант 9 |
ВУЗ: ДВГУПС
10.358 Вода из реки по самотечному трубопроводу длиной L и диаметром d подается в водоприемный колодец, из которого насосом с расходом Q она перекачивается в водонапорную башню. Диаметр всасывающей линии насоса — dвс, длина – Lвс. Ось насоса расположена выше уровня воды в реке на величину Н (рис. 5.5).
Требуется определить:
- Давление при входе в насос (показание вакуумметра в сечении 2-2), выраженное в метрах водяного столба.
- Как изменится величина вакуума в этом сечении, если воду в колодец подавать по двум трубам одинакового диаметра d.
Выбрать вариант задачи
| Вариант 0 | Вариант 5 |
| Вариант 1 | Вариант 6 |
| Вариант 2 | Вариант 7 |
| Вариант 3 | Вариант 8 |
| Вариант 4 | Вариант 9 |
ВУЗ: ДВГУПС
10.359 Из открытого резервуара, в котором поддерживается постоянный уровень, по стальному трубопроводу (эквивалентная шероховатость ), состоящему из труб различного диаметра и различной длины , вытекает в атмосферу вода, расход которой и температура (рис. 5.6).
Требуется:
- Определить скорости движения воды и потери напора (по длине и местные) на каждом участке трубопровода.
- Установить величину напора в резервуаре.
- Построить напорную и пьезометрическую линии с соблюдением масштаба.
Выбрать вариант задачи
| Вариант 0 | Вариант 5 |
| Вариант 1 | Вариант 6 |
| Вариант 2 | Вариант 7 |
| Вариант 3 | Вариант 8 |
| Вариант 4 | Вариант 9 |
ВУЗ: ДВГУПС

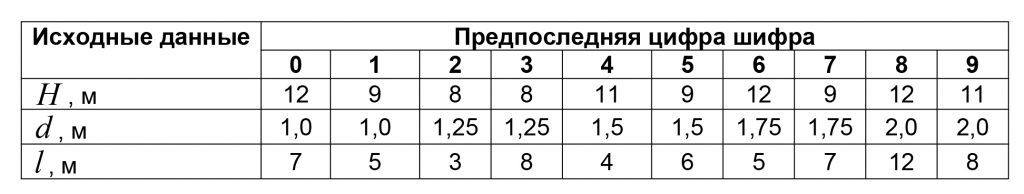

8.245 Определить расход воды Q, проходящей через водоспускную трубу в бетонной плотине, если напор над центром трубы Н, длина трубы l (рис. 5.8).
Выбрать вариант задачи
| Вариант 0 | Вариант 5 |
| Вариант 1 | Вариант 6 |
| Вариант 2 | Вариант 7 |
| Вариант 3 | Вариант 8 |
| Вариант 4 | Вариант 9 |
ВУЗ: ДВГУПС

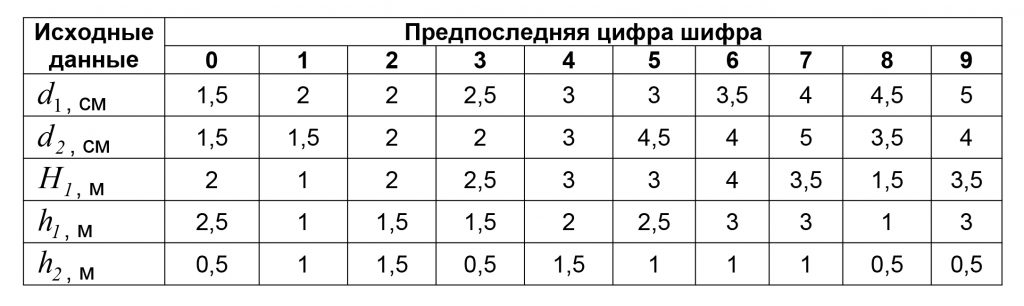

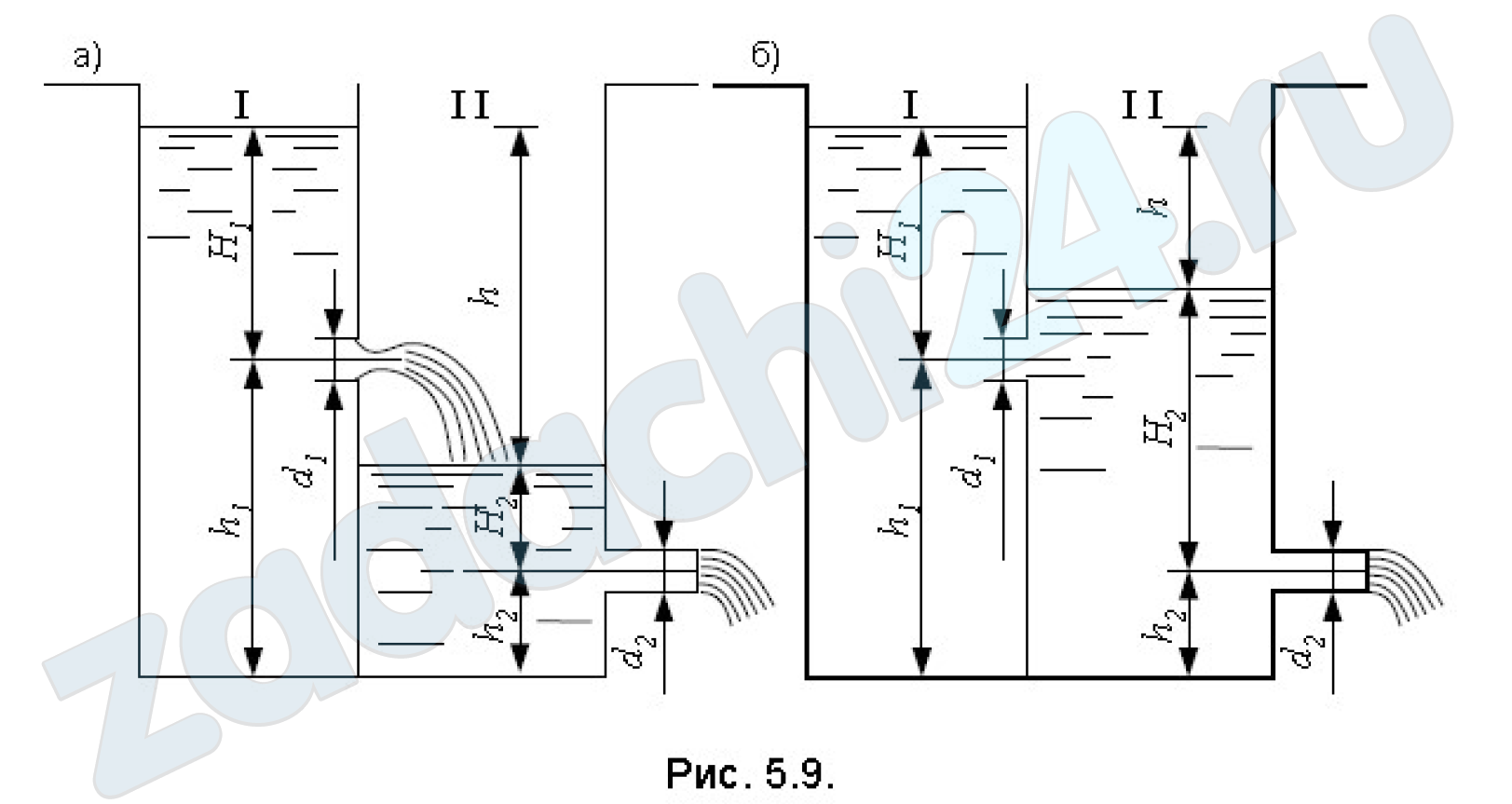

8.246 Бак разделен на два отсека тонкой перегородкой. Из отсека 1 вода через отверстие в перегородке диаметром d1, расположенном на высоте h1 от дна, поступает в отсек 2, а из отсека 2 через внешний цилиндрический насадок диаметром d2 выливается наружу. Высота расположения насадка над дном — h2. Уровень воды над центром отверстия в отсеке 1 равен Н, (рис. 5.9). Движение установившееся.
Выбрать вариант задачи
| Вариант 0 | Вариант 5 |
| Вариант 1 | Вариант 6 |
| Вариант 2 | Вариант 7 |
| Вариант 3 | Вариант 8 |
| Вариант 4 | Вариант 9 |
ВУЗ: ДВГУПС
