Ульянов А.А. Гидравлика БГИТУ Брянск 2020
2.317 Какую силу Р нужно приложить к поршню левого сосуда, наполненного водой, чтобы уравновесить давление воды на поршень правого сосуда? (Рисунок 1)
| Вариант | h1, м | h2, м | d1, мм | d2, мм | d3, мм |
| 00 | 0,4 | 1,3 | 400 | 650 | 150 |
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.
ВУЗ: БГИТУ

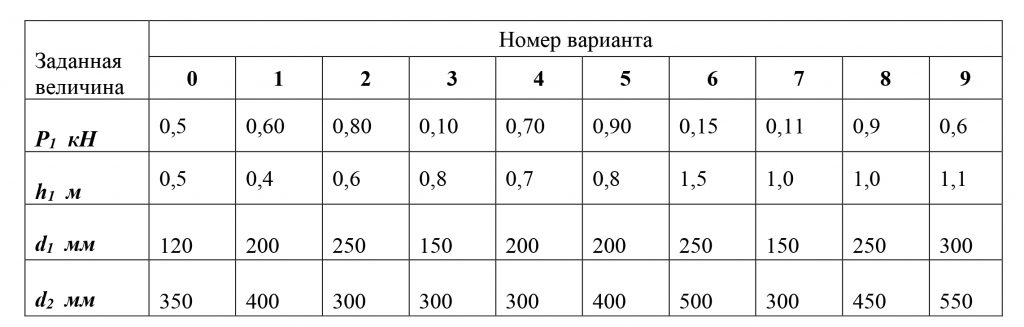

2.238 На поршень одного из сообщающихся сосудов, наполненных водой, действует сила Р1. Какую силу Р2 нужно приложить ко второму поршню, чтобы уровень воды под ним был на h выше уровня воды под первым поршнем? Диаметр первого поршня d1, второго d2 (рисунок 2).
| Номер варианта | Р1, кН | h, м | d1, мм | d2, мм |
| 00 | 0,5 | 0,5 | 120 | 350 |
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.
ВУЗ: БГИТУ
2.248 Определить манометрическое давление рм в верхней части одного из сообщающихся сосудов, наполненных водой, под действием силы Р, приложенной к поршню правого сосуда.
Таблица 1 – Исходные данные
| Номер варианта | Р, кН | h, м | d1, мм | d2, мм | d3, мм |
| 23 | 500 | 1,05 | 250 | 300 | 100 |
ВУЗ: БГИТУ
3.204 Прямоугольный поворотный щит перекрывает водовыпускное отверстие плотины. Уровень воды перед и за отверстием равен Н1 и Н2. Ширина отверстия − В. Определить начальную силу Т, необходимую для открытия щита. Силами трения пренебречь. (Рисунок 4)
| Номер варианта | Н1, м | Н2, м | L, м | В, м |
| 00 | 13,0 | 6,0 | 6,0 | 3,0 |
ВУЗ: БГИТУ
3.105 Квадратное отверстие со стороной а в наклонной стенке резервуара с водой закрыто поворотным щитом. Определить натяжение каната Т, если известны b, H, α1=α2 (рисунок 5).
| Номер варианта | а, м | b, м | Н, м | α1=α2 |
| 00 | 0,5 | 0,8 | 1,2 | 35 |
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20.
ВУЗ: БГИТУ
3.122 Поворотный клапан закрывает выход из бензохранилища в трубу квадратного сечения. Определить какую силу Т нужно приложить к тросу для открытия клапана. если известны h, Н, а; плотность бензина ρб=700 кг/м³; манометрическое давление паров бензина в резервуаре рм.
Таблица 1 – Исходные данные
| Номер варианта | h, м | Н, м | αº | рм, кПа |
| 23 | 0,4 | 1,2 | 30 | 10 |
ВУЗ: БГИТУ
10.170 Определить расход масла (ν=0,3 см²/с), вытекающего из сосуда А в сосуд Б, если напор Н=5 м, длины и диаметры труб соответственно равны l1 и d1 , l2 и d2. Эквивалентная шероховатость труб Δ=0,1 мм. Построить напорную и пьезометрическую линии. (Рисунок 9)
| Вариант | d1, мм | d2, мм | l1, м | l2, м |
| 00 | 35 | 70 | 14 | 7 |
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30.
ВУЗ: БГИТУ
10.171 Из резервуара по трубопроводу вытекает масло индустриальное 20. Кинематический коэффициент вязкости масла ν=12 см²/с. Трубы стальные новые (эквивалентная шероховатость Δ=0,05 мм). Коэффициент сопротивления задвижки, установленной в конце трубы ζ3=2,7. Определить расход масла. Построить напорную и пьезометрическую линии. (Рисунок 10)
| Вариант | Н, м | d1, мм | d2, мм | l1, м | l2, м |
| 00 | 9,5 | 65 | 32 | 25 | 9 |
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20.
ВУЗ: БГИТУ
15.41 Определить напор, подачу, а также мощность на валу центробежного насоса ЧК-6, характеристика которого представлена на рисунке 13. Если геометрическая высота подъема воды равна — Нг, свободный напор в конце напорного трубопровода hсв, длина всасывающего и напорного трубопровода равна l, диаметр трубы d=100 мм. Коэффициент гидравлического трения λ=0,025. Принять коэффициент сопротивления всасывающего клапана ζк=5, коэффициент сопротивления задвижки ζз=8,2 (рисунок 12).
| Вариант | l, м | Нг, м | hсв, м |
| 00 | 90 | 55 | 50 |
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20.
ВУЗ: БГИТУ
15.34 Определить напор, подачу, а также мощность на валу центробежного насоса ЧК-6, характеристика которого представлена на рисунке. Геометрическая высота подъема воды — Нг, длина всасывающего и напорного трубопровода равна l, диаметр трубы d=80 мм. Принять коэффициент гидравлического трения λ=0,025, коэффициент сопротивления всасывающего клапана ζк=5,2, а задвижки ζз=8,0.
Таблица 1 – Исходные данные
| Номер варианта | l, м | Нг, м |
| 57 | 30 | 26 |
Ответ: НА=78 м, QA=0,034 м³/c, РА=40,7 кВт.
ВУЗ: БГИТУ
