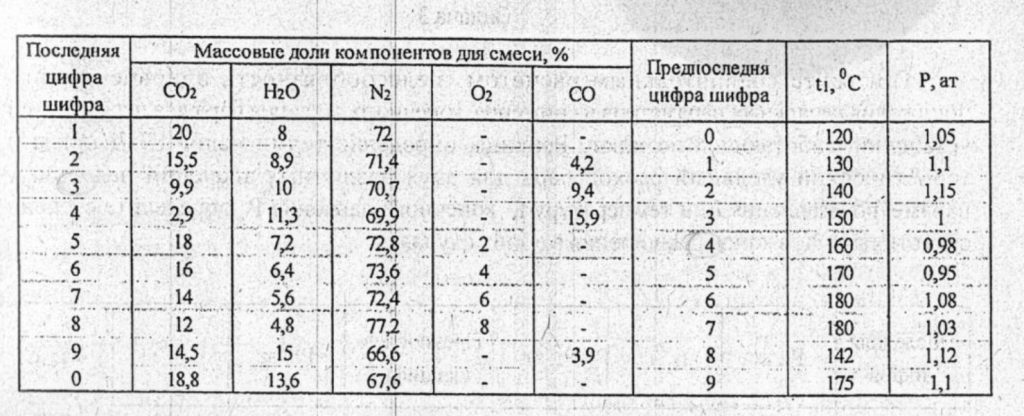

3.72 По известному массовому составу продуктов сгорания и их параметрам – давлению р1 и температуре t1 определите:
1. Среднюю молекулярную массу и газовую постоянную смеси.
2. Плотность и удельный объем при заданных и нормальных условиях.
3. Парциальное давление СО2.
Таблица 1 – Исходные данные
| Вариант 00 | ||||
| Массовые доли компонентов для смеси, % | t1, ºС | р, ат | ||
| СО2 | Н2О | N2 | ||
| 18,8 | 13,6 | 67,6 | 120 | 1,05 |
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.
ВУЗ: СахГУ

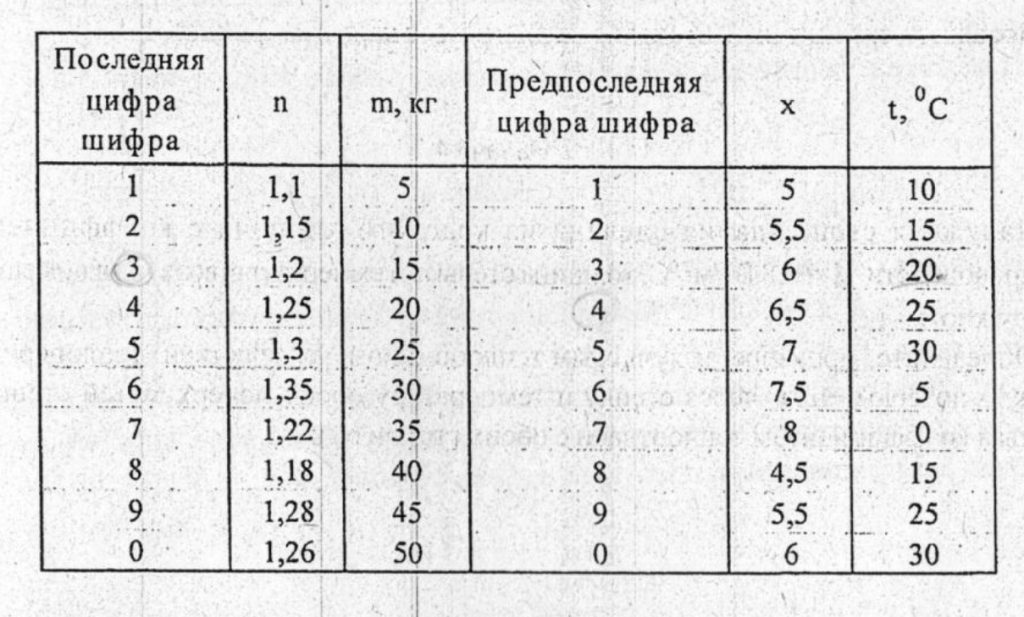

19.119 Сжатие воздуха в компрессоре происходит: а) по изотерме; б) по адиабате; в) по политропе с показателем n. Масса сжимаемого воздуха m, начальное давление р1=0,1 МПа, начальная температура t1, степень повышения давления X.
Определите величину теоретической работы и мощности компрессора, а также изменение внутренней энергии и энтропии при сжатии для всех вариантов процессов. Теплоемкость воздуха считать 0,723 кДж/(кг·К) постоянной. Постройте диаграмму процессов сжатия в координатах p-υ, на одном графике.
Таблица 1 – Исходные данные
| Вариант 00 | |||
| n | m, кг | Х | t, ºС |
| 1,26 | 50 | 6 | 30 |
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.
ВУЗ: СахГУ
18.103 Покажите сравнительным расчетом целесообразность одновременного повышения начальных параметров и снижения конечного давления пара для паросиловой установки, работающей по циклу Ренкина, определив термический КПД цикла и теоретический удельный расход пара для двух различных значений начальных параметров – давления р1 и температуру t1, конечного давления p2 определите степени сухости пара x2 в конце расширения в обоих случаях.
Таблица 1 – Исходные данные
| Вариант 00 | |||||
| р1, ат | t1, ºC | р2, ат | р’1, ат | t’1, ºC | р’2, ат |
| 60 | 425 | 0,4 | 150 | 600 | 0,05 |
Покажите сравнительный анализ на диаграмме пара в координатах h-s.
h-s — диаграмма водяного пара с рассчитанными процессами прилагается к задаче
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.
ВУЗ: СахГУ

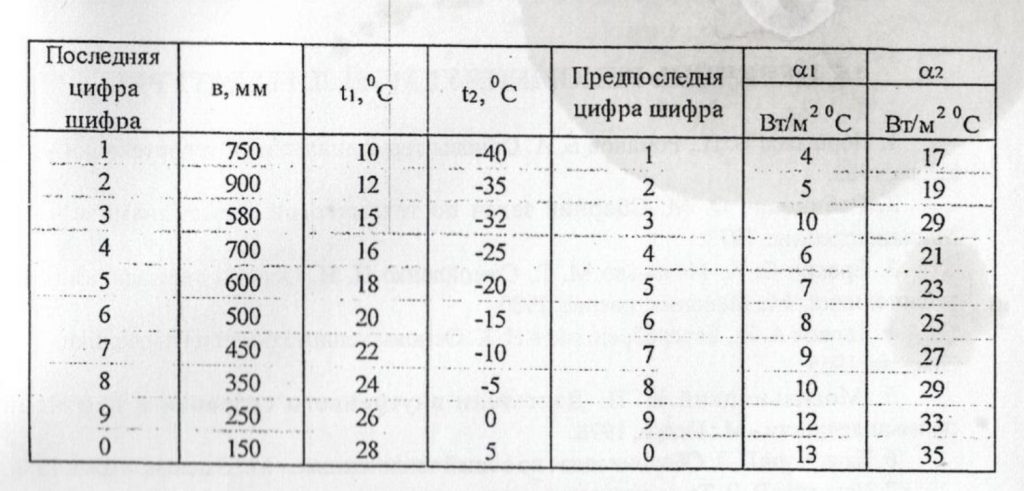

26.63 Наружная стена здания сделана из красного кирпича с коэффициентом теплопроводности λ=0,8 Вт/(м·ºС), толщина стены b. Температура воздуха в помещении — t1, наружного — t2.
Определите, пренебрегая лучистым теплообменом, коэффициент теплопередачи, удельную потерю тепла через стенку и температуру обеих поверхностей стенки по заданным коэффициентам теплоотдачи с обеих сторон α1 и α2.
Таблица 1 – Исходные данные
| Вариант 00 | ||||
| b, мм | t1, ºС | t2, ºС | α1, Вт/(м2·ºС) | α2, Вт/(м2·ºС) |
| 150 | 28 | 5 | 13 | 35 |
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.
ВУЗ: СахГУ
16.109 Определите эффективную мощность 4-х тактного двигателя внутреннего сгорания Nэф по его конструктивным характеристикам, среднему индикаторному давлению pi и механическому КПД ηм.
Какова теоретически будет мощность двухтактного двигателя с теми же параметрами?
Таблица 1 – Исходные данные
| Вариант 00 | |||||
| D, мм | S, мм | n, об/мин | Z | pi, ат | ηм |
| 100 | 100 | 2250 | 4 | 6,5 | 0,85 |
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.
ВУЗ: СахГУ
