Сухов А.В. Гидропривод 551800

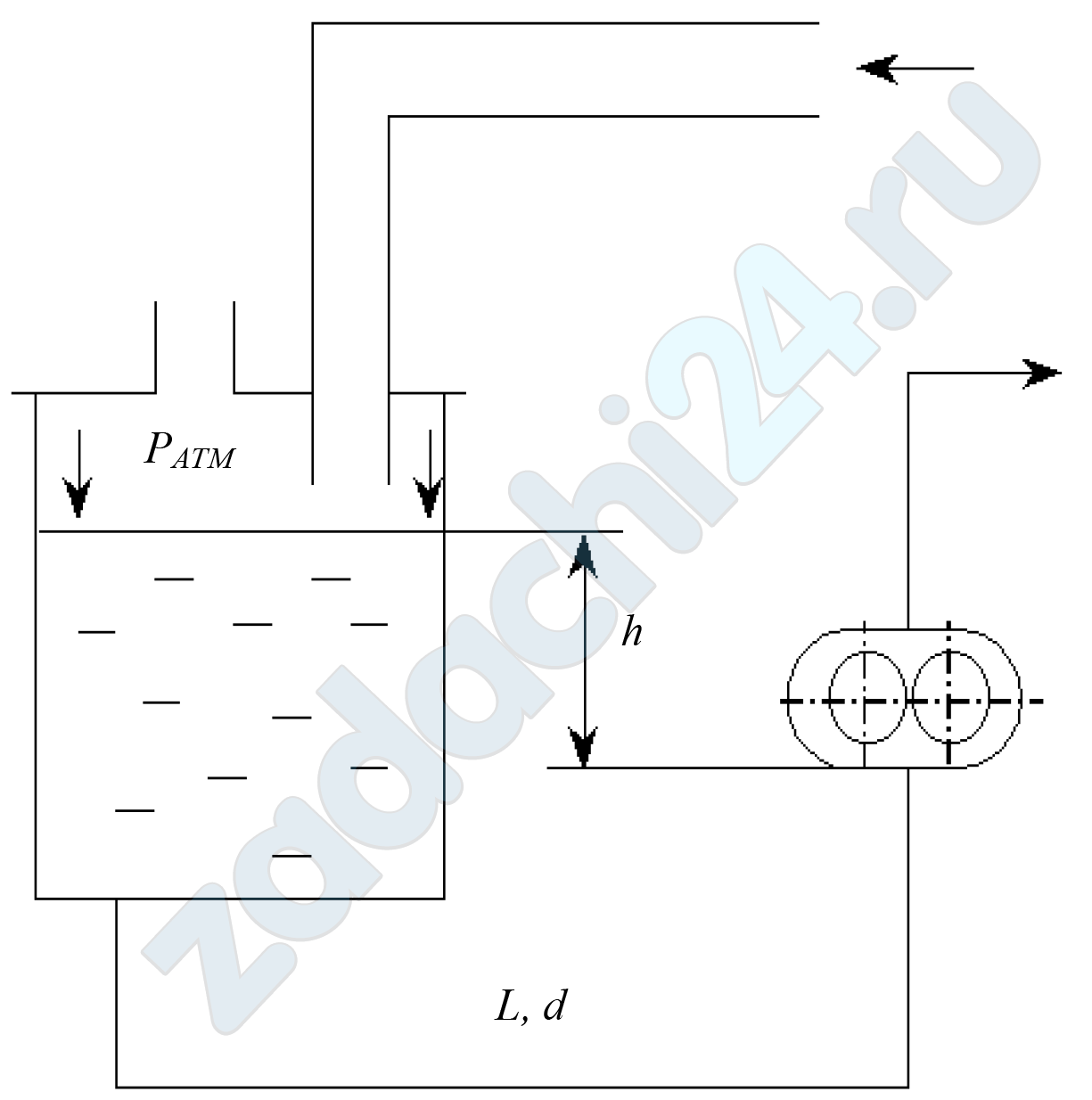

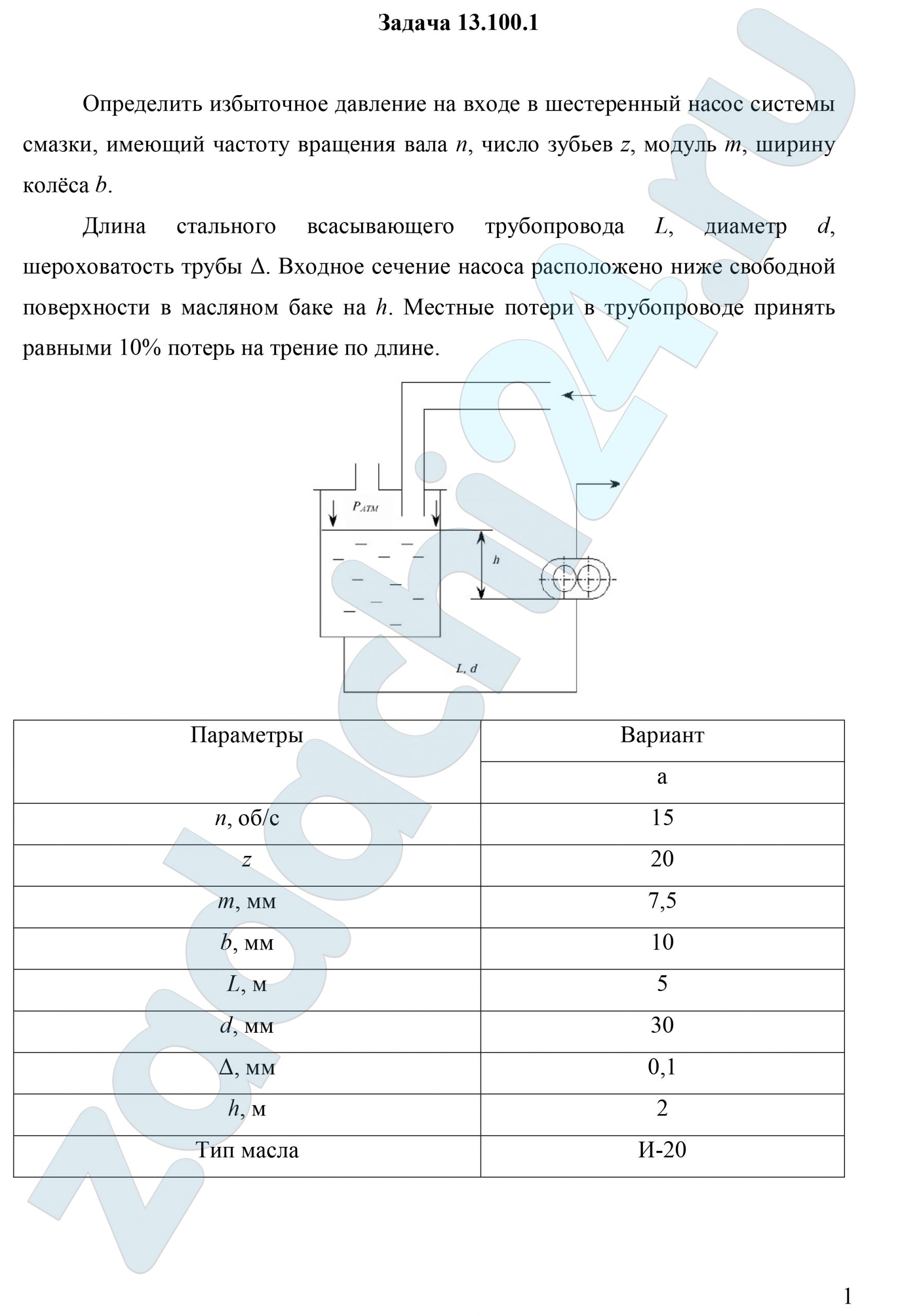

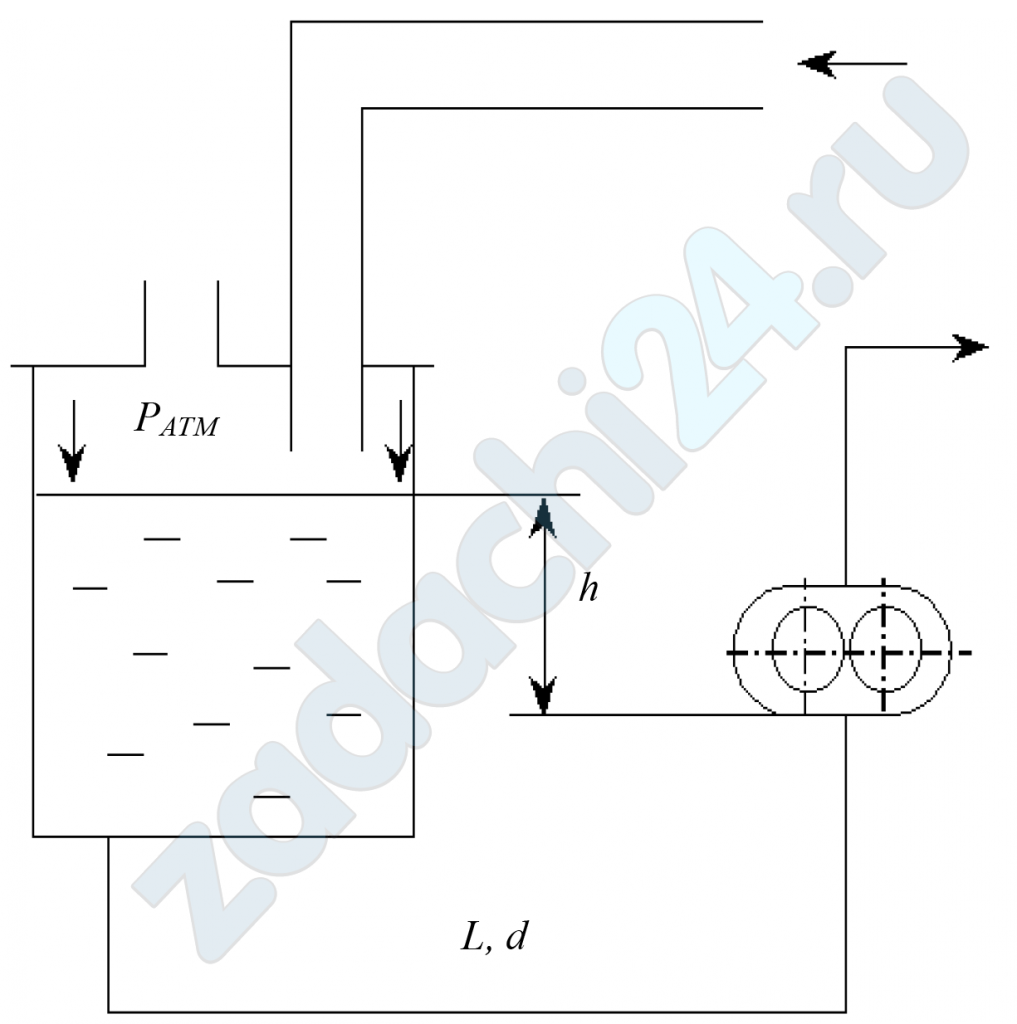

13.100 Определить избыточное давление на входе в шестеренный насос системы смазки, имеющий частоту вращения вала n, число зубьев z, модуль m, ширину колёса b.
Длина стального всасывающего трубопровода L, диаметр d, шероховатость трубы Δ. Входное сечение насоса расположено ниже свободной поверхности в масляном баке на h. Местные потери в трубопроводе принять равными 10% потерь на трение по длине.
| Параметры | Вариант |
| а | |
| n, об/с | 15 |
| z | 20 |
| m, мм | 7,5 |
| b, мм | 10 |
| L, м | 5 |
| d, мм | 30 |
| Δ, мм | 0,1 |
| h, м | 2 |
| Тип масла | И-20 |
13.101 Определите основные геометрические размеры насоса (диаметр начальной окружности, диаметр окружности выступов, ширину шестерни), а также мощности потока жидкости на выходе из насоса и на валу насоса по следующим исходным данным: рабочий объём насоса q0, давление на выходе рвых, частота вращения вала n, объёмный КПД насоса η0, КПД насоса ηн, число зубьев z, модуль зацепления m.
| Параметры | Вариант |
| а | |
| q0, см³ | 83 |
| рвых, МПа | 16 |
| n, мин-1 | 1440 |
| η0 | 0,9 |
| ηн | 0,85 |
| z | 16 |
| m, мм | 4 |

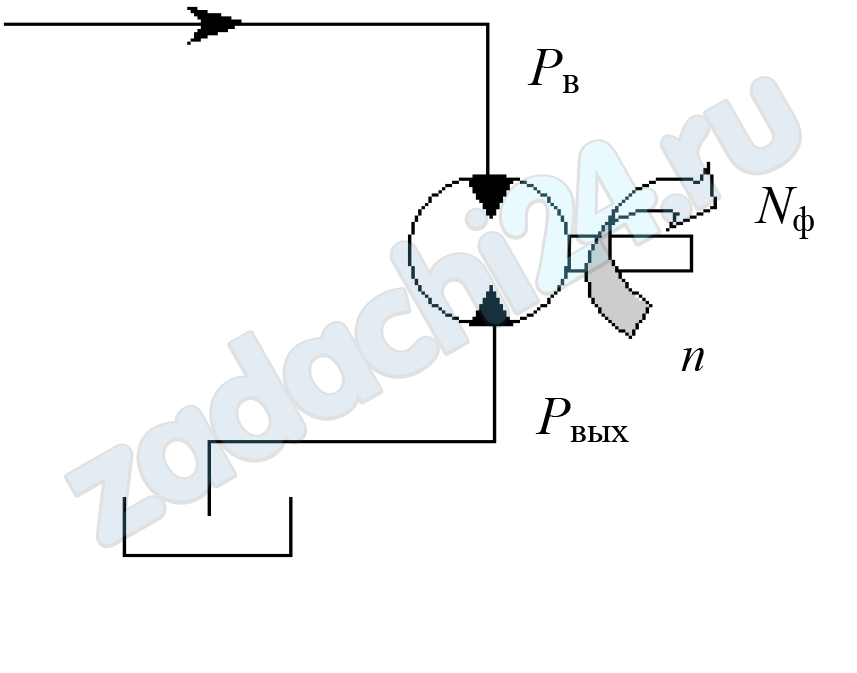

13.102 Определить мощность Nф на валу пластинчатого гидромотора двукратного действия, величину давления на входе в гидромотор и частоту вращения вала гидромотора n, если радиус статора R, ротора r, объёмный КПД η0, механический КПД ηмех, давление на выходе р, ширина пластин b, теоретический момент гидромотора М, толщина пластинки δ, число пластин z.
| Параметры | Вариант |
| а | |
| R, см | 4 |
| r, мм | 34 |
| η0 | 0,75 |
| ηмех | 0,85 |
| рвых, МПа | 0,2 |
| b, см | 4 |
| М, Н·м | 30 |
| δ, мм | 2 |
| z | 12 |
| Q, л/c | 1,333 |
13.103 Определить рабочий объём V, подачу Q пластинчатого насоса двукратного действия, а также потребляемую мощность Nп и момент М, подведенный к валу насоса, если частота вращения ротора n, объёмный КПД η0, полный КПД ηн, абсолютное давление на входе в насос рв, на выходе из насоса рвых, радиус ротора r, радиус статора R, ширина пластины b, число пластин z.
| Параметры | Вариант |
| а | |
| n, мин-1 | 1200 |
| η0 | 0,65 |
| ηн | 0,55 |
| рв, кПа | 80 |
| рвых, МПа | 8 |
| r, см | 50 |
| R, мм | 600 |
| b, мм | 30 |
| z | 12 |

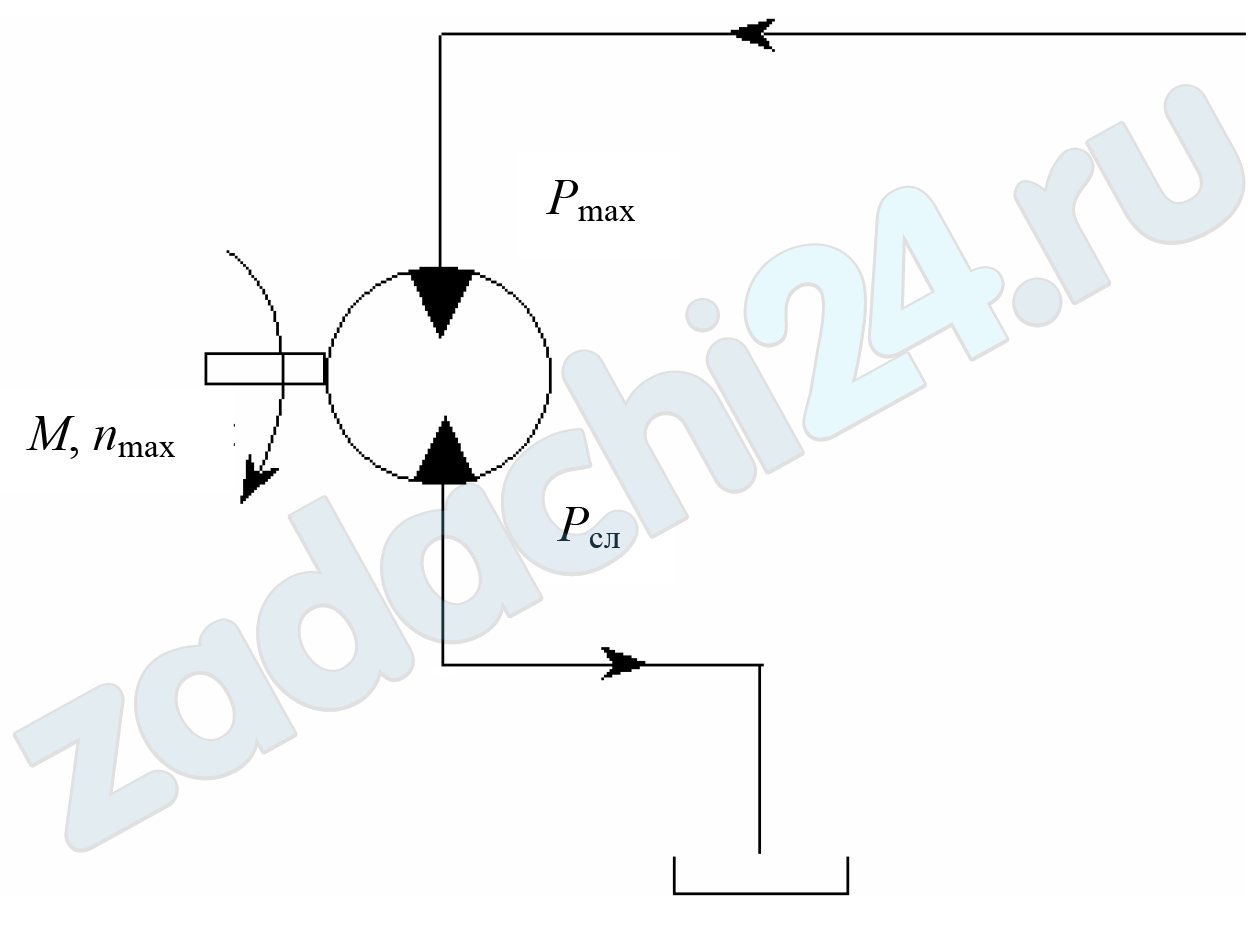

13.106 Определить максимальную частоту вращения nmax ротора гидромотора, нагруженного постоянным моментом M, если максимальное давление на входе pmax, расход жидкости Q, объёмный КПД гидромотора при pmax η0, механический КПД при том же давлении ηмех, давление на сливе рсл.
| Параметры | Вариант |
| а | |
| М, Н·м | 300 |
| pmax, МПа | 20 |
| Q, л/мин | 15 |
| η0 | 0,9 |
| ηмех | 0,92 |
| pсл, МПа | 0,2 |

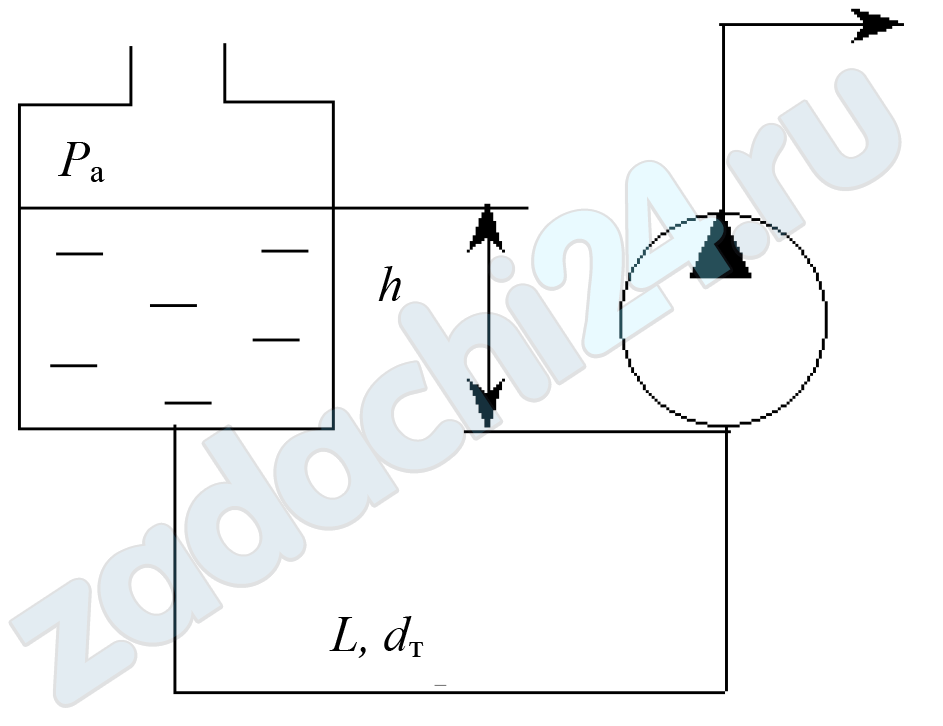

13.107 Определить избыточное давление на входе в радиально-поршневой насос системы управления, имеющий частоту вращения вала n, число цилиндров z, диаметр цилиндра d, эксцентриситет е, объёмный КПД η0. Входное сечение насоса расположено ниже свободной поверхности жидкости на h. Длина трубопровода L, диаметр dт. Местные потери принять равными 10% потерь на трение по длине трубопровода.
| Параметры | Вариант |
| а | |
| n, с-1 | 15 |
| z | 7 |
| dц, мм | 20 |
| е, мм | 20 |
| η0 | 0,98 |
| h, м | 3 |
| L, м | 7 |
| dт, мм | 30 |
| Тип жидкости | И-20 |

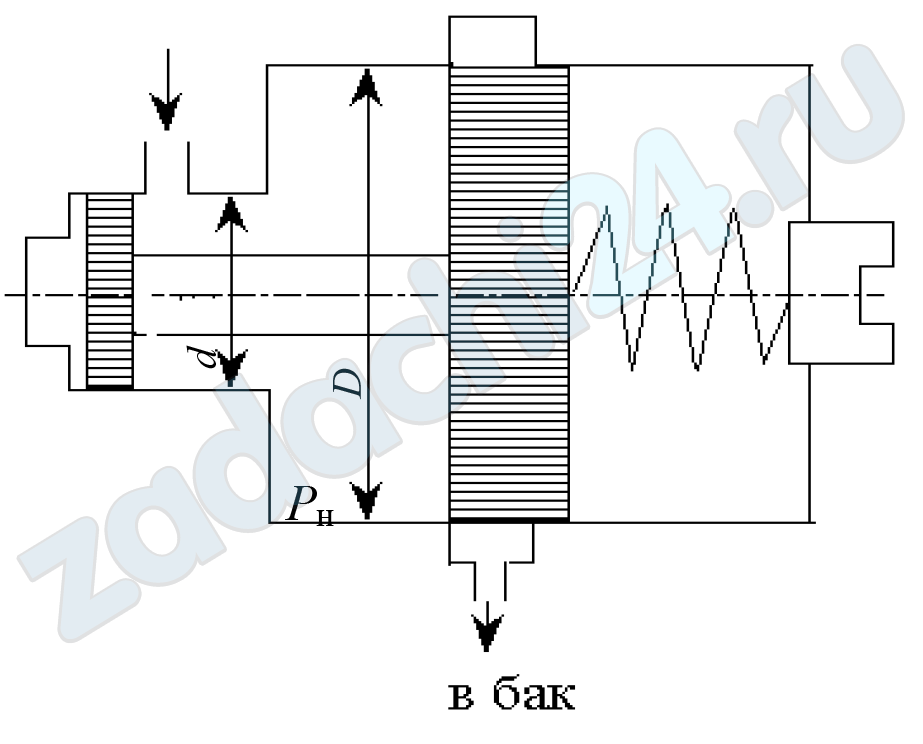

13.108 Определить величину поджатия пружины дифференциального предохранительного клапана, обеспечивающую начало открытия клапана при рн. Диаметр клапана D, d, жёсткость пружины С. Давление справа от большого и слева от малого поршней — атмосферное.
| Параметры | Вариант |
| а | |
| рн, МПа | 0,8 |
| D, мм | 24 |
| d, мм | 18 |
| С, Н/мм | 6 |
8.220 Определить диаметр отверстия дросселя, установленного на сливе из гидроцилиндра, при условии движения штока под действием внешней нагрузки F со скоростью V. Диаметры: штока — d, цилиндра — D. Коэффициент расхода дросселя μ, плотность жидкости ρ, давление на сливе рсл.
| Параметры | Вариант |
| а | |
| F, кН | 60 |
| V, мм/с | 200 |
| d, мм | 40 |
| D, мм | 80 |
| μ | 0,65 |
| ρ, кг/м³ | 850 |
| рсл, МПа | 0,3 |
13.109 Составить принципиальную гидравлическую схему привода, где преобразователями гидравлической энергии являются два гидромотора, имеющие рабочие объёмы V1 и V2, частота вращения их валов n1 и n2 соответственно изменяется от 0 до nmax. Давление жидкости на входе в каждый гидромотор р механический КПД ηм1 и ηм2 соответственно. Определить крутящие моменты полезные и теоретические каждого гидромотора и полезные мощности на валах гидромоторов. Противодавлением пренебречь.
| Параметры | Вариант |
| а | |
| V1·10-6, м³/об | 100 |
| V2·10-6, м³/об | 112 |
| р, МПа | 10,0 |
| nmax, с-1 | 25 |
| ηм1 | 0,84 |
| ηм2 | 0,86 |

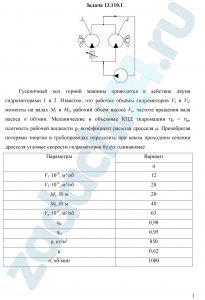

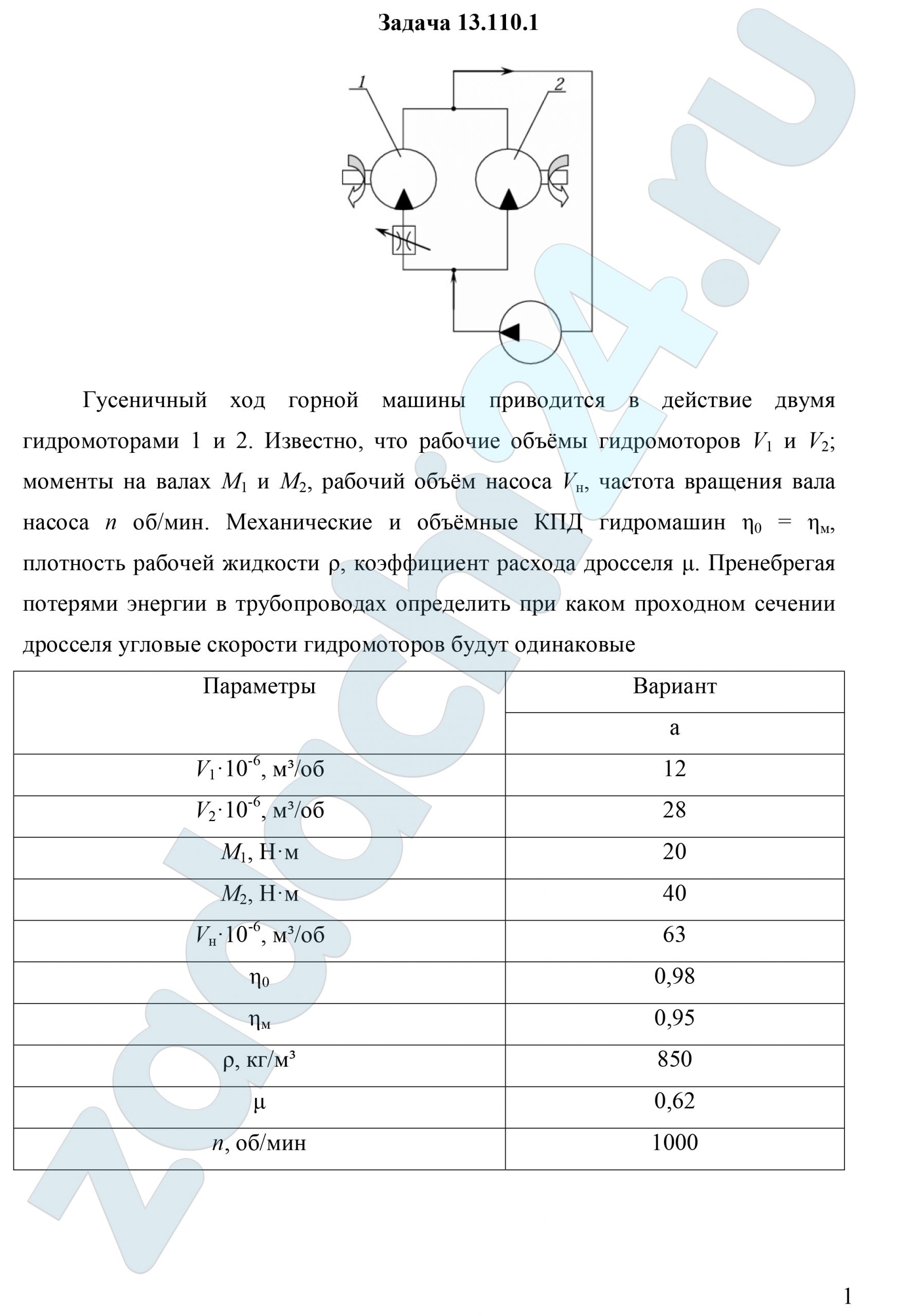

13.110 Гусеничный ход горной машины приводится в действие двумя гидромоторами 1 и 2. Известно, что рабочие объёмы гидромоторов V1 и V2; моменты на валах М1 и М2, рабочий объём насоса Vн, частота вращения вала насоса n об/мин. Механические и объёмные КПД гидромашин η0 = ηм, плотность рабочей жидкости ρ, коэффициент расхода дросселя μ. Пренебрегая потерями энергии в трубопроводах определить при каком проходном сечении дросселя угловые скорости гидромоторов будут одинаковые.
| Параметры | Вариант |
| а | |
| V1·10-6, м³/об | 12 |
| V2·10-6, м³/об | 28 |
| М1, Н·м | 20 |
| М2, Н·м | 40 |
| Vн·10-6, м³/об | 63 |
| η0 | 0,98 |
| ηм | 0,95 |
| ρ, кг/м³ | 850 |
| μ | 0,62 |
| n, об/мин | 1000 |
