Савельев В.А. Тепломассообмен КГУ Курган 2020

26.140 По горизонтально расположенной стальной трубе λ = 20 Вт/(м·К)) со скоростью ω течет вода, имеющая температуру tв. Снаружи труба охлаждается окружающим воздухом, температура которого tвоз при давлении 0,1 МПа. Определить коэффициенты теплоотдачи α1 и α2 соответственно от воды к стенке трубы и от стенки трубы к воздуху, коэффициент теплопередачи и тепловой поток ql, отнесенные к 1 м длины трубы, если внутренний диаметр трубы равен d1, внешний — d2. Данные, необходимые для решения задачи, выбрать из табл. 1.

Указание. Для определения α2 принять в первом приближении температуру наружной поверхности трубы t2 равной температуре воды.

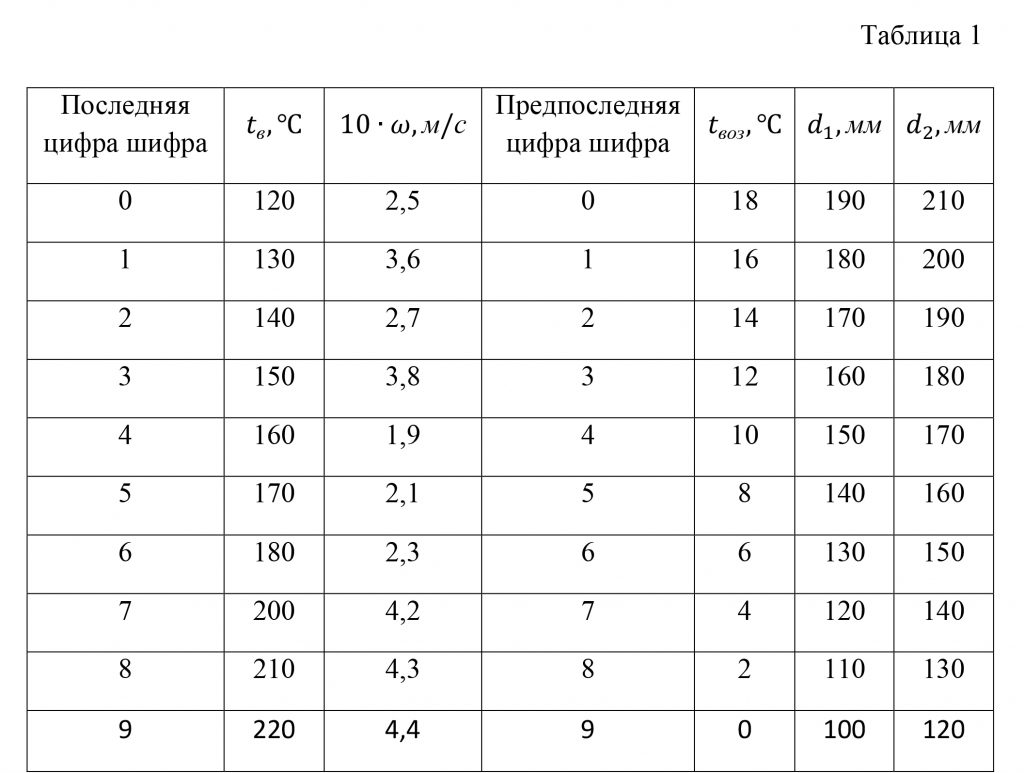

Таблица 1

Вариант tв, °С 10⸱ω, м/c tвозд, °С d1, мм d2, мм
00 120 2,5 18 190 210

Указание. При определении коэффициента теплоотдачи использовать табл. 3 приложения. Ответить на вопросы: Какой режим течения внутри трубы в вашем варианте задачи? Какой режим движения окружающего трубу воздуха? Почему можно при расчете принять равенство температур t2 tв?

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf

ВУЗ: КГУ


23.108 Определить потери теплоты в единицу времени с 1 м длины горизонтально расположенной цилиндрической трубы, охлаждаемой свободным потоком воздуха, если температура стенки трубы tc, температура воздуха в помещении tв, а диаметр трубы d. Степень черноты трубы εс = 0,9. Данные, необходимые для решения задачи, выбрать из табл. 2.

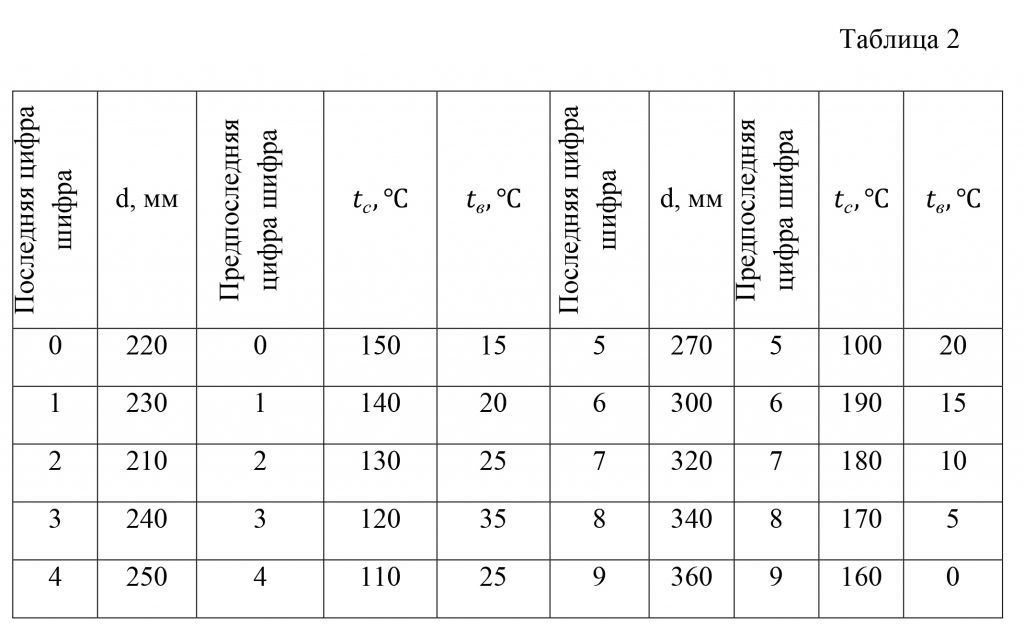

Таблица 2

Вариант d, мм tс, °C tв, °C
00 220 150 15

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf

ВУЗ: КГУ


25.101 Определить удельный лучистый тепловой поток q (в ваттах на квадратный метр) между двумя параллельно расположенными плоскими стенками, имеющими температуру t1 и t2 и степени (коэффициенты) черноты ε1  и ε2, если между ними нет экрана. Определить q при наличии экрана со степенью (коэффициентом) черноты εэ (с обеих сторон). Данные, необходимые для решения задачи, выбрать из табл. 3.

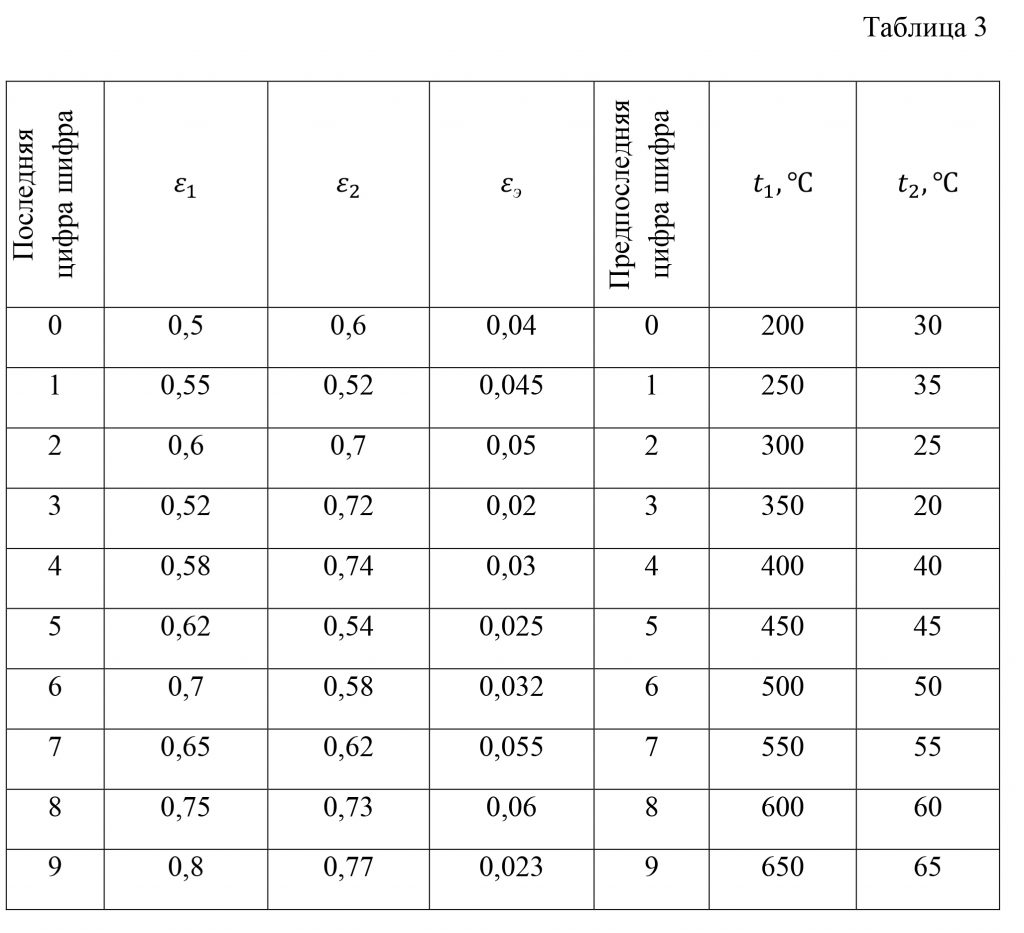

Таблица 3

Вариант ε1 ε2 εэ t1, °С t2, °С
00 0,5 0,6 0,04 200 30

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf

ВУЗ: КГУ
