Сабашвили Р.Г. Гидравлика и гидромеханизация сельскохозяйственных процессов 1989

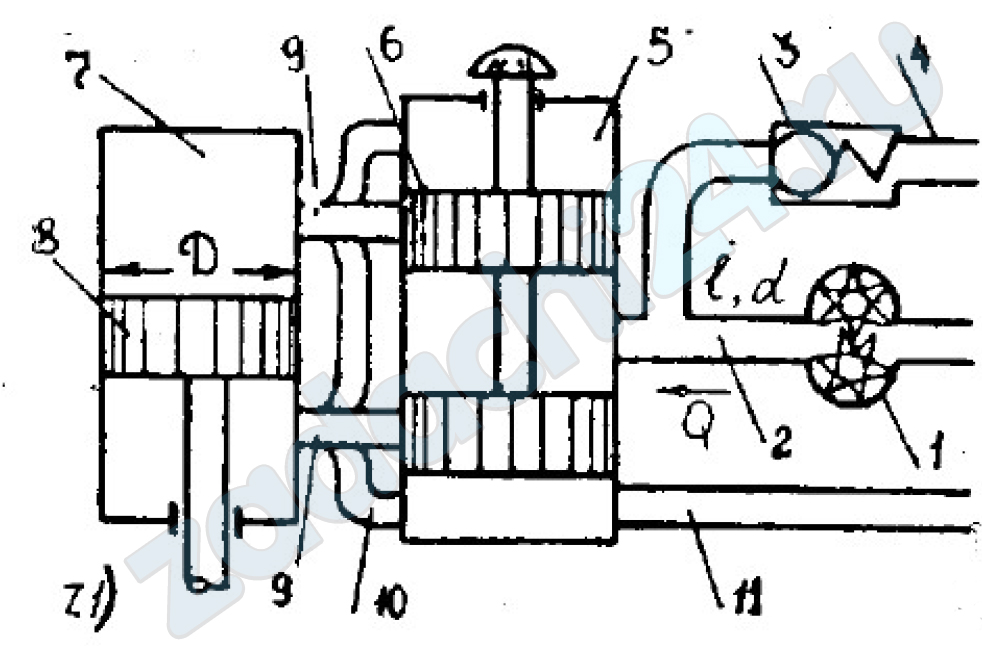

13.114 Гидравлическая система рулевого управления трактора К-700 состоит из насоса 1 с подачей Q = 137×10-6 м³/с давление на выходе которого р = 5,6 МПа, соединенного нагнетательным трубопроводом 2 длиной l = 10,0 м и диаметром d = 12,5 мм с предохранительным клапаном 3 (установленным на сливном трубопроводе 4), распределителем 5 с размещенным в нем золотником 6 и силовым цилиндром 7 с поршнем 8 диаметром D = 60 мм. Распределитель соединен с силовым цилиндром посредством трубопроводов 9, причем, полости распределителя сообщены с помощью трубопроводов 10, и сливным трубопроводом 11. В качестве рабочей жидкости используется автотракторное масло кинематической вязкостью ν = 0,20 см²/с и удельным весом γ = 8,62 кН/м³. Местные потери напора от потерь на трение по длине нагнетательного трубопровода 20%.
Определить усилие N, создаваемое поршнем силового цилиндра для удержания трактора в горизонтальном положении и при его работе на склоне.
ВУЗ: РГАЗУ
13.80 Кормораздатчик имеет гидравлическую систему, состоящую из силового цилиндра 1 (рабочее усилие которого N) с поршнем 2 диаметром D; распределителя 3 с золотником 4, соединенного с силовым цилиндром посредством трубопроводов 5; шестеренного насоса 6 с подачей Q; нагнетательного трубопровода 7 длиной l и диаметром d; перепускного клапана 8 и сливных трубопроводов 9 и 10.
Определить давление р на выходе насоса.
Таблица 8 – Исходные данные
| Усилие создаваемое поршнем силового цилиндра N, кН | 11,8 |
| Длина нагнетательного трубопровода l, м | 11,0 |
| Диаметр нагнетательного трубопровода d, мм | 15,8 |
| Кинематическая вязкость ν, см²/c | 0,2 |
| Удельный вес жидкости γ, кН/м³ | 8,64 |
| Диаметр поршня цилиндра D, мм | 65 |
| Подача насоса Q×10-6 м³/c | 142 |
|
Местные потери напора от потерь на трение по длине нагнетательного трубопровода, % |
10 |
ВУЗ: РГАЗУ

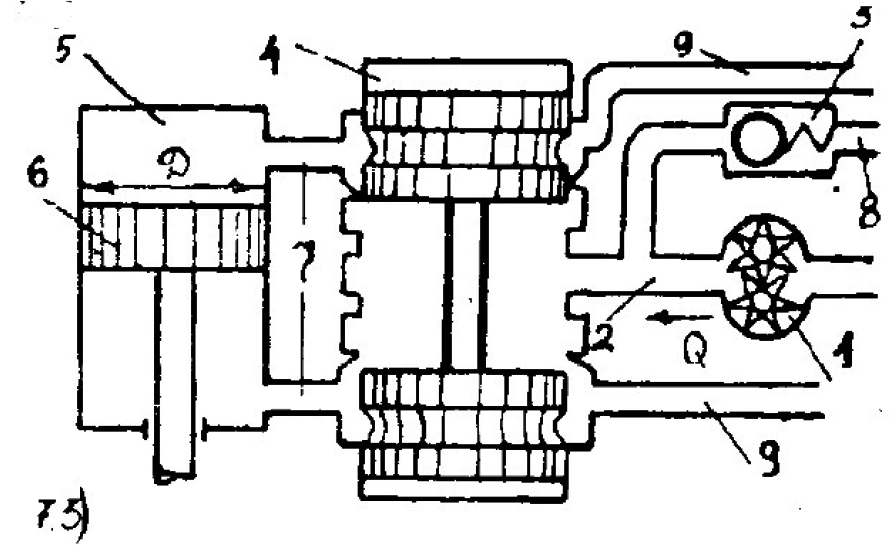

13.115 Гидросистема погрузчика экскаватора ПЭ-0,8 содержит следующие основные элементы: шестеренный насос 1 с подачей Q, давление на выходе которого р, соединенный нагнетательным трубопроводом 2 диаметром d и длиной l с перепускным клапаном 3 и гидрораспределителем 4, и силовой цилиндр 5 диаметром D с поршнем 6, соединенный с гидрораспределителем через трубопроводы 7, сливные трубопроводы 8 и 9. В качестве рабочей жидкости используется дизельное масло удельным весом γ и кинематической вязкостью ν.
Определить усилие N, которое создается поршнем силового цилиндра при подъеме груза.
Таблица 8 – Исходные данные
|
Длина нагнетательного трубопровода l, м |
9,0 |
|
Диаметр нагнетательного трубопровода d, мм |
12,5 |
|
Кинематическая вязкость ν, см²/c |
0,19 |
|
Удельный вес жидкости γ, кН/м³ |
8,60 |
|
Диаметр поршня цилиндра D, мм |
50 |
|
Подача насоса Q×10-6 м³/c |
130 |
|
Давление р, МПа |
4,7 |
|
Местные потери напора от потерь на трение по длине нагнетательного трубопровода, % |
15 |
ВУЗ: РГАЗУ
13.76 Свеклоуборочный комбайн КСТ-2 снабжен устройством для копирования контура междурядий гряд, которое механически связано с гидросистемой комбайна. Эта система имеет силовой цилиндр 1 (рабочее усилие которого N) с поршнем 2 диаметром D, соединенный через трубопроводы 3 с распределителем 4 с размещенным в нем золотником 5; нагнетательный трубопровод 6 длиной l и диаметром d, предохранительный клапан 7, гидронасос 8 с подачей Q, сливные трубопроводы 9 и 10.
Определить давление р на выходе насоса 8.
Таблица 8 – Исходные данные
| Усилие создаваемое поршнем силового цилиндра N, кН | 6,5 |
| Длина нагнетательного трубопровода l, м | 12,0 |
| Диаметр нагнетательного трубопровода d, мм | 15,8 |
| Кинематическая вязкость ν, см²/c | 0,22 |
| Удельный вес жидкости γ, кН/м³ | 8,65 |
| Диаметр поршня цилиндра D, мм | 55 |
| Подача насоса Q×10-6 м³/c | 125 |
|
Местные потери напора от потерь на трение по длине нагнетательного трубопровода, % |
15 |
ВУЗ: РГАЗУ
13.77 Гидравлическая система загрузчика сеялок автомобильного ЗСА-40 содержит шестеренный насос 1 с подачей Q, подключенный к нагнетательному трубопроводу 2 длиной l диаметром d, установленный на сливном трубопроводе 3 предохранительный клапан 4; распределитель 5, в полости которого размещен золотник 6, и силовой цилиндр 7 с поршнем 8 диаметром D (усилие которого N), соединенный с распределителем через трубопроводы 9, и сливной трубопровод 10, полости распределителя сообщены между собой посредством трубопровода 11. В качестве рабочей жидкости используется автотракторное масло удельным весом γ и кинематической вязкостью ν. Определить давление р на выходе насоса.
Таблица 8 – Исходные данные
|
Усилие создаваемое поршнем силового цилиндра N, кН |
3,4 |
|
Длина нагнетательного трубопровода l, м |
11,5 |
|
Диаметр нагнетательного трубопровода d, мм |
15,8 |
|
Кинематическая вязкость ν, см²/c |
0,18 |
|
Удельный вес жидкости γ, кН/м³ |
8,63 |
|
Диаметр поршня цилиндра D, мм |
45 |
|
Подача насоса Q×10-6 м³/c |
110 |
|
Местные потери напора от потерь на трение по длине нагнетательного трубопровода, % |
20 |
ВУЗ: РГАЗУ
13.87 Картофелеуборочный комбайн ККУ-2 «Дружба» снабжен гидравлической системой, состоящей из цилиндра 1, поршня 2, соединенного трубопроводом 3 с распределителем 4, золотником 5 нагнетательного трубопровода 6 диаметром d и длиной l, насоса 7 с подачей Q, давление на выходе которого р, предохранительного клапана 8, установленного на сливном трубопроводе 9, и сливного трубопровода 10. В качестве рабочей жидкости используется дизельное масло удельным весом γ и кинематической вязкостью ν. Определить усилие N, развиваемое поршнем гидроцилиндра.
Таблица 8 – Исходные данные
| Длина нагнетательного трубопровода l, м | 12,5 |
| Диаметр нагнетательного трубопровода d, мм | 12,5 |
| Кинематическая вязкость ν, см²/c | 0,21 |
| Удельный вес жидкости γ, кН/м³ | 8,64 |
| Диаметр поршня цилиндра D, мм | 55 |
| Подача насоса Q×10-6 м³/c | 95 |
| Давление р, МПа | 3,4 |
|
Местные потери напора от потерь на трение по длине нагнетательного трубопровода, % |
10 |
ВУЗ: РГАЗУ
13.48 Экскаватор гидравлический Э-153 имеет гидросистему, содержащую основные элементы: силовой цилиндр 1 (рабочее усилие которого N) с поршнем 2 диаметром D, соединенными трубопроводами 3 с распределителем 4, имеющим золотник 5, нагнетательный трубопровод 6, насос 7 с подачей Q, предохранительный клапан 8 и сливные трубопроводы 9 и 10. Длина нагнетательного трубопровода l и диаметр d.
Определить давление р на выходе насоса 7.
Таблица 8 – Исходные данные
| Усилие создаваемое поршнем силового цилиндра N, кН | 5,5 |
| Длина нагнетательного трубопровода l, м | 10,0 |
| Диаметр нагнетательного трубопровода d, мм | 12,5 |
| Кинематическая вязкость ν, см²/c | 0,22 |
| Удельный вес жидкости γ, кН/м³ | 8,65 |
| Диаметр поршня цилиндра D, мм | 65 |
| Подача насоса Q×10-6 м³/c | 117 |
| Местные потери напора от потерь на трение по длине нагнетательного трубопровода, % | 20 |
ВУЗ: РГАЗУ
11.102 Полив четырехпольного севооборотного участка производится четырьмя дождевальными машинами «Фрегат» модификации ДМ-394-80 с централизованной водоподачей к гидрантам от стационарной насосной станции. Каждая машина работает на двух позициях. Перемещение машин с позиции на позицию обеспечивает трактор. Конструктивная длина дождевальной машины — l, объемный расход воды одной машиной — Q, необходимый напор воды на гидранте — h. Отметка уровня воды в водоисточнике у насосной станции и высотные положения гидрантов, расположенных на наиболее удаленных участках поля отмечены условными и цифровыми отметками на рисунке.
Произвести расчет централизованной системы водоподачи:
1. Подобрать диаметры стальных, бывших в эксплуатации труб с учетом допустимой скорости движения воды υ.
2. Определить потери напора и напор насосной станции.
Таблица 9 – Исходные данные для решения задач 71 – 80.
| Конструктивная длина машины или
ширина захвата (длина трубопровода) l, м |
393,4 |
| Объемный расход воды Q, л/c | 80 |
| Напор воды на гидранте h, м | 60 |
| Допустимая скорость движения воды по трубам V, м/c | 1,2 |
| Расстояние от насосной станции до поля L, м | 2l |
ВУЗ: РГАЗУ
11.176 Полив многолетних трав производится двумя машинами «Фрегат» модификации ДМ-454-70, каждая из которых используется на двух позициях. Конструктивная длина машины l = 453,5 м, объемный расход воды одной машиной Q = 70 л/c. Вода для полива машиной берется от гидрантов закрытой оросительной сети. Необходимый напор на гидранте h = 58 м. Для подачи воды к гидранту используется стационарная насосная станция. Отметка уровня воды в водоисточнике у насосной станции и высотное положение наиболее удаленного и высокорасположенного гидранта взять с рисунка.
Произвести расчет закрытой оросительной сети с определением потерь напора в асбестоцементных трубопроводах и напора насосной станции. Выбор диаметров трубопровода произвести с учетом допустимой скорости движения воды по трубам V = 1,3 м/c. Расстояние от насосной станции до поля L = 0,5l м.
ВУЗ: РГАЗУ
11.191 Хозяйство для полива зерновых культур использует четыре машины «Фрегат» модификации ДМ-424-50, работающих с перемещением на двух позициях. Конструктивная длина машины — l, объемный расход воды одной машиной — Q, требуемый напор воды на гидранте h. Расстояние от насосной станции до поля L. Геодезическая отметка самого удаленного и высокорасположенного гидранта и отметка уровня в водоисточнике у насосной станции показаны на рисунке.
Определить потери напора в закрытой оросительной сети и напор насосной станции, если скорость движения воды по стальным, бывшим в эксплуатации трубам равна V.
Таблица 9 – Исходные данные для решения задач 71 – 80.
| Конструктивная длина машины или
ширина захвата (длина трубопровода) l, м |
423,9 |
| Объемный расход воды Q, л/c | 50 |
| Напор воды на гидранте h, м | 50 |
| Допустимая скорость движения воды по трубам V, м/c | 1,2 |
| Расстояние от насосной станции до поля L, м | 0,1l |
ВУЗ: РГАЗУ
