16.185 Для теоретического цикла поршневого двигателя внутреннего сгорания с изохорно-изобарным подводом теплоты определить параметры состояния р, υ, Т   характерных точек цикла, полезную работу и термический кпд по заданным значениям начального давления р1 и температуры t1 степени сжатия ε, степени повышения давления λ и степени предварительного расширения ρ. Рабочим телом считать воздух, полагая теплоемкость его постоянной. Изобразить цикл ДВС в рυ- и Ts- диаграммах. Сравнить термический кпд цикла с термическим кпд цикла Карно, проведенного в том же интервале температур t1 ÷ t4. Данные для решения задачи выбрать из таблицы 8.1.

Таблица 8.1

Вариант р1,кПа t1, ºC ε λ ρ
00 95 40 16 1,5 1,5

Ответить на вопросы:

1. Дайте определение массовой, объемной теплоемкости.

2. Чему равен термический кпд прямого обратимого цикла Карно?

3. Что такое степень сжатия, степень повышения давления, показатель адиабаты и степень предварительного расширения?

4. Как влияют параметры цикла (ε, λ, ρ) на термический кпд?

5. Как осуществляется впрыск топлива в современных дизелях?

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания 2018 года.pdf

Оформление готовой работы

ВУЗ: РГАУ-МСХА имени К. А. Тимирязева


19.144 Расход газа в поршневом одноступенчатом компрессоре составляет V1 при давлении р1=0,1 МПа и температуре t1. При сжатии температура газа повышается на 200 ºC. Сжатие происходит по политропе с показателем n. Определить конечное давление, работу сжатия и работу привода компрессора, количество отведенной теплоты, а также теоретическую мощность привода компрессора. Исходные данные, необходимые для решения задачи, выбрать из таблицы 8.2.

Указание. При расчете принять: k=cp/cυ=const.

Таблица 8.2

Вариант V1, м³/мин t1, ºC Газ n
00 45 17 CO 1,34

Ответить на вопросы:

1. Как влияет показатель политропы на конечное давление при выбранном давлении р1 и фиксированных t1 и t2 (ответ иллюстрируйте в Ts — диаграмме)?

2. Что такое «мертвое пространство» и как оно влияет на работу компрессора?

3. Что такое «относительный объем мертвого пространства» компрессора?

4. Когда применяется многоступенчатое сжатие? В чем его достоинства?

5. Изобразите в p,υ- и T,s- координатах работу многоступенчатого компрессора.

Ответ: конечное давление р2=0,83 МПа, работа сжатия l=-165  кДж/кг, работа привода компрессора l0=223 кДж/кг, количество отведенной теплоты Q = -8,8 кВт, теоретическая мощность привода компрессора NT=94,8 кВт.

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания 2018 года.pdf

ВУЗ: РГАУ-МСХА имени К. А. Тимирязева


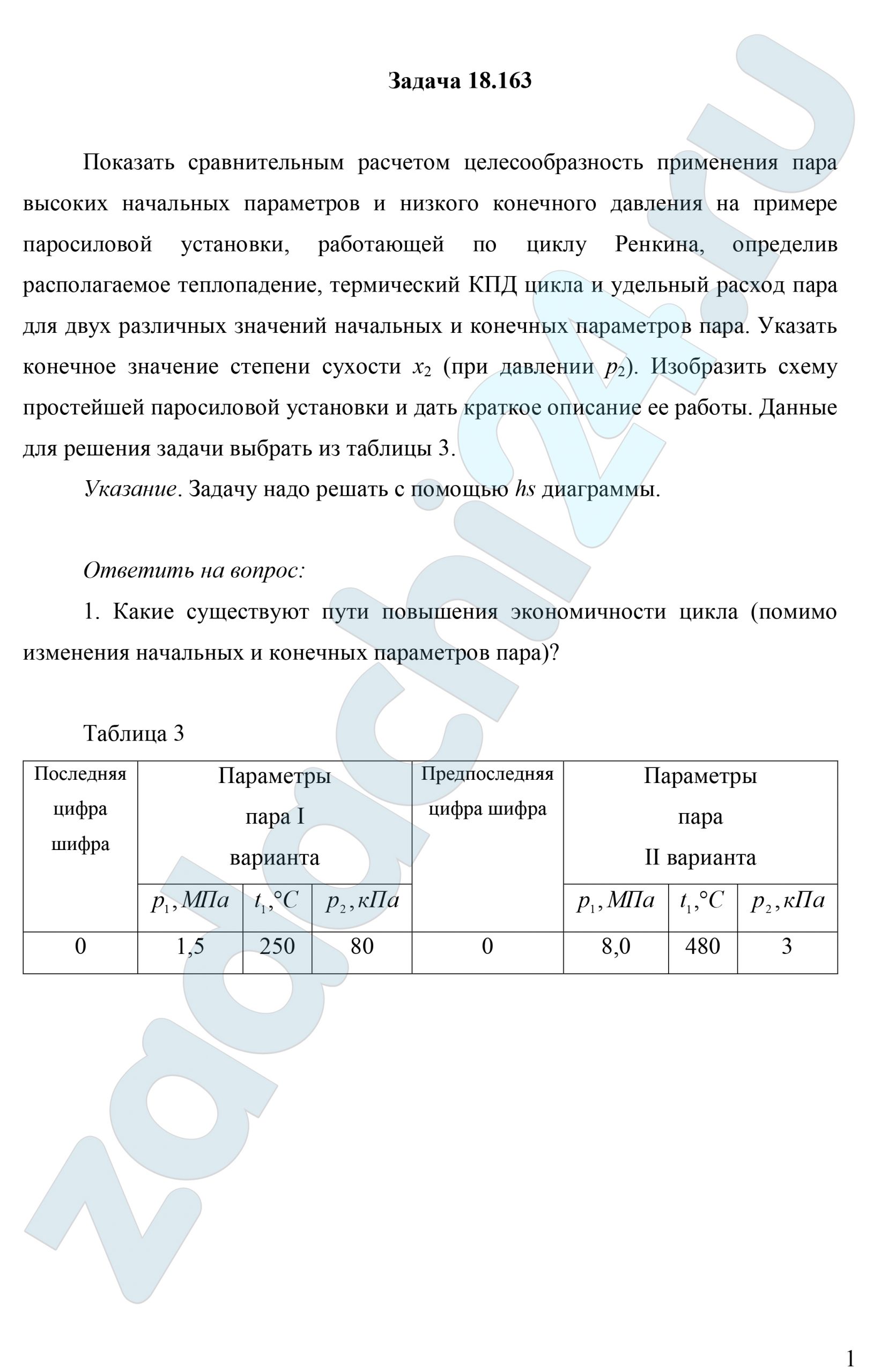

18.163 Показать сравнительным расчетом целесообразность применения пара высоких начальных параметров и низкого конечного давления на примере паросиловой установки, работающей по циклу Ренкина, определив располагаемое теплопадение, термический КПД цикла и удельный расход пара для двух различных значений начальных и конечных параметров пара. Указать конечное значение степени сухости х2 (при давлении р2). Изобразить схему простейшей паросиловой установки и дать краткое описание ее работы. Данные для решения задачи выбрать из таблицы 8.3.

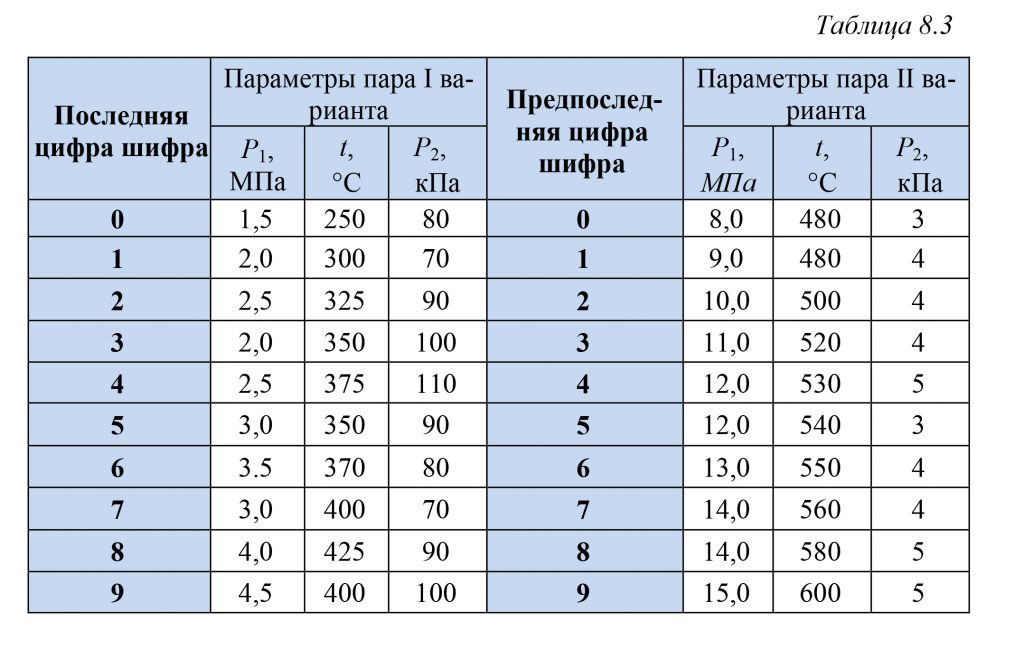

Таблица 8.3 — Исходные данные

Вариант 00
Параметры
пара I
варианта
Параметры
пара
II варианта
р1, МПа t1, ºC р2, кПа р1, МПа t1, ºC р2, кПа
1,5 250 80 8,0 480 3

Ответить на вопросы:

1. Изобразите цикл Ренкина на перегретом паре. Как можно повысить его термический кпд? (ответ иллюстрируйте в h,s – диаграмме)

2. Какие существуют пути повышения экономичности цикла (помимо изменения начальных и конечных параметров пара)?

Ответ:  I вариант: располагаемое теплопадение lт=524 кДж/кг, термический КПД  цикла ηt=21 %, удельный расход пара d=6,870 кг/(кВт·ч),   х2=0,883; II вариант: располагаемое теплопадение lт=1374 кДж/кг, термический КПД  цикла ηt=42 %, удельный расход пара d=2,620 кг/(кВт·ч), х2=0,767.

h,s-диаграмма водяного пара с рассчитанными процессами прилагается к задаче

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания 2018 года.pdf

ВУЗ: РГАУ-МСХА имени К. А. Тимирязева


23.96 По трубе внутренним диаметром d, мм и длиной L, м протекает вода со скоростью ω, м/с (рис. 2.3). Средняя температура воды – t, °С , а внутренней стенки трубы – tс, °С. Определите коэффициент теплоотдачи от воды к стенке трубы и передаваемый тепловой поток. Исходные данные приведены в таблице 8.4.По трубе внутренним диаметром d, мм и длиной L, м протекает вода со скоростью ω, м/с (рис. 2.3). Средняя температура воды – t, °С , а внутренней стенки трубы – tс, °С. Определите коэффициент теплоотдачи от воды к стенке трубы и передаваемый тепловой поток. Ответить на вопросы: 1. Дайте определение конвективному теплообмену, вынужденной конвекции. 2. Что изучает теория подобия, каково ее назначение? 3. Какие наблюдаются режимы течения жидкости (газа) в трубах? При каких условиях они возникают?

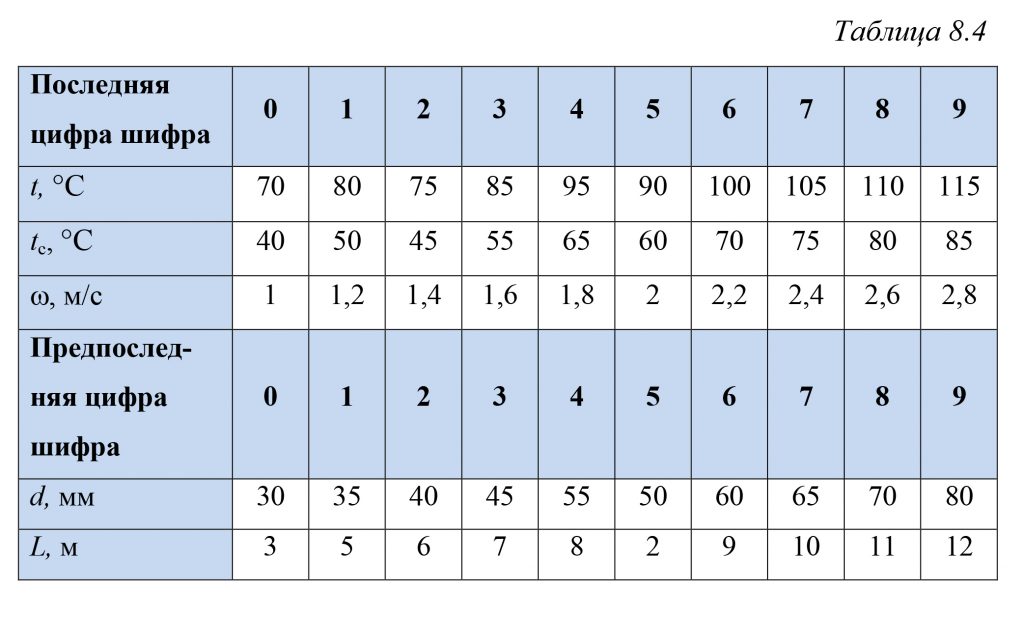

Таблица 8.4

Вариант t, ºC tс, ºC ω, м/c d, мм L, м
00 70 40 1 30 3

Ответить на вопросы:

1. Дайте определение конвективному теплообмену, вынужденной конвекции.

2. Что изучает теория подобия, каково ее назначение?

3. Какие наблюдаются режимы течения жидкости (газа) в трубах? При каких условиях они возникают?

Ответ: коэффициент теплоотдачи от воды к стенке трубы α=4732 Вт/(м²·К), передаваемый тепловой поток Ф=174,72 кВт.

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания 2018 года.pdf

ВУЗ: РГАУ-МСХА имени К. А. Тимирязева


23.102 Электрошина сечением 100×10 мм² и удельным сопротивлением ρ, установленная на ребро, охлаждается свободным потоком воздуха, температура которого tж. При установившейся электрической нагрузке температура электрошины не должна превышать 70 ºС. Вычислить коэффициент теплоотдачи α, величину теплового потока, теряемую в окружающую среду, если длина электрошины l, и допустимую силу тока. Данные, необходимые для решения задачи выбрать из таблицы 8.5.Электрошина сечением 100×10 мм² и удельным сопротивлением ρ, установленная на ребро, охлаждается свободным потоком воздуха, температура которого tж. При установившейся электрической нагрузке температура электрошины не должна превышать 70 ºС. Вычислить коэффициент теплоотдачи α, величину теплового потока, теряемую в окружающую среду, если длина электрошины l, и допустимую силу тока.Таблица 8.5

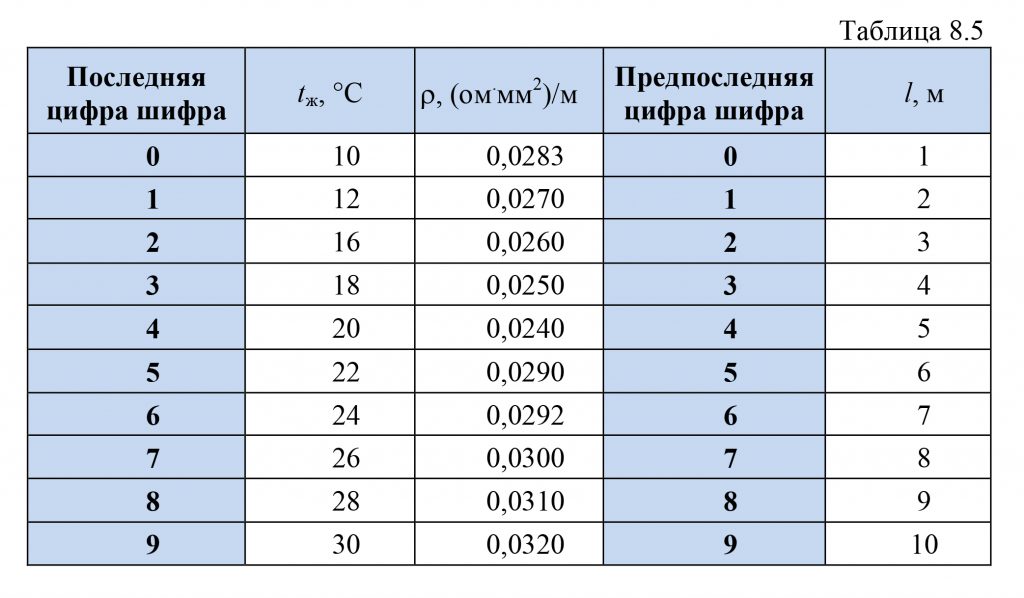

Вариант tж, ºС ρ, Ом·мм²/м l, м
00 10 0,0283 1

Ответить на вопросы:

1. Дайте определение свободной конвекции.

2. Что такое определяющие и определяемые числа подобия, уравнение подобия?

3. Каков физический смысл коэффициента теплоотдачи, от чего он зависит?

Ответ:  коэффициент теплоотдачи для вертикальной поверхности составляет α1=13,1 Вт/(м²·К), коэффициент теплоотдачи для горизонтальной поверхности составляет α2=15,3 Вт/(м²·К), величина теплового потока, теряемого в окружающую среду Q = 177 Вт, допустимая сила тока I = 2501 А.

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания 2018 года.pdf

ВУЗ: РГАУ-МСХА имени К. А. Тимирязева


23.97 Горизонтальная труба длиной L, м и наружным диаметром d, м расположена в помещении, температура воздуха в котором tв, °С. Средняя температура поверхности трубы tс, °С. Определите величину коэффициента теплоотдачи от трубы к воздуху, а также тепловой поток, теряемый трубой. Исходные данные приведены в таблице 8.6.

Таблица 8.6

Вариант tв, ºC tс, ºC d, мм L, м
00 20 180 0,057 1

Ответить на вопросы к задаче №5.

1. Дайте определение свободной конвекции.

2. Что такое определяющие и определяемые числа подобия, уравнение подобия?

3. Каков физический смысл коэффициента теплоотдачи, от чего он зависит?

Ответ: коэффициент теплоотдачи от трубы к воздуху α=9 Вт/(м²·К), тепловой поток, теряемый трубой Ф=258 Вт.

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания 2018 года.pdf

ВУЗ: РГАУ-МСХА имени К. А. Тимирязева


26.115 Паропровод диаметром d2/d1 (рис. 8.3) покрыт слоем совелитовой изоляции толщиной δ2, мм. Коэффициенты теплопроводности материала трубы λ1, изоляции λ2=0,1 Вт/(м·К). Температуры пара tж1 и окружающего воздуха tж2, °С. Требуется определить линейный коэффициент теплопередачи kl, Вт/(м2·K), линейную плотность теплового потока ql, Вт/м и температуру наружной поверхности паропровода t3, °С. Исходные данные приведены в таблице 8.7.Паропровод диаметром d2/d1 (рис. 8.3) покрыт слоем совелитовой изоляции толщиной δ2, мм. Коэффициенты теплопроводности материала трубы λ1, изоляции λ2=0,1 Вт/(м·К). Температуры пара tж1 и окружающего воздуха tж2, °С. Требуется определить линейный коэффициент теплопередачи kl, Вт/(м2·K), линейную плотность теплового потока ql, Вт/м и температуру наружной поверхности паропровода t3, °С.

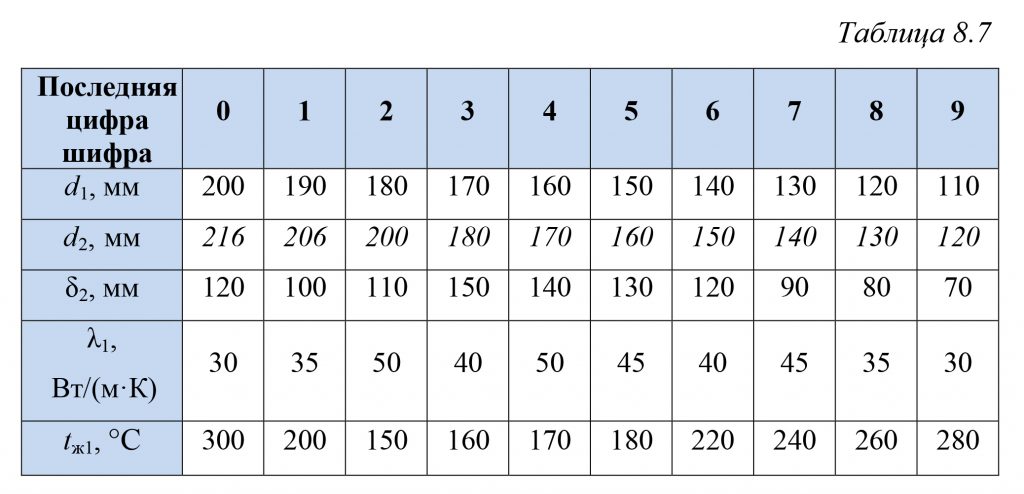

Таблица 8.7

Вариант 00
d1, мм d2, мм δ2, мм λ1, Вт/(мК) tж1, ºC α1, Вт/(м²К) α2, Вт/(м²К) tж2, ºC
200 216 120 30 300 100 8,5 25

Ответ: линейный коэффициент теплопередачи kl=0,2 Вт/(м·К), линейная плотность теплового потока ql=55 Вт/м, температура наружной поверхности паропровода t3=29,5 ºС.

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания 2018 года.pdf

ВУЗ: РГАУ-МСХА имени К. А. Тимирязева


27.96 Определить поверхность нагрева стального рекуперативного газовоздушного теплообменника (толщина стенок δс=3 мм) при прямоточной и противоточной схемах движения теплоносителей (рис. 6.2 и 6.3), если объемный расход воздуха при нормальных условиях Vн, средний коэффициент теплоотдачи от воздуха к поверхности нагрева α1, от поверхности нагрева к воде α2=500 Вт/(м²·К), коэффициент теплопроводности материала стенки трубы (стали) λ=50 Вт/(м·К), теплоемкость топочных газов сг=1,15 кДж/(кг·К), плотность ρг=1,23 кг/м³, начальные и конечные температуры газов и воды равны соответственно t1.н, t1.к, t2.н и t2.к. Определить также расход воды G через теплообменник. Изобразить график изменения температур теплоносителей для обеих схем при различных соотношениях их условных эквивалентов. Исходные данные для расчета приведены в таблице 8.8

Указание: При решении задачи можно условно считать стенку плоской.

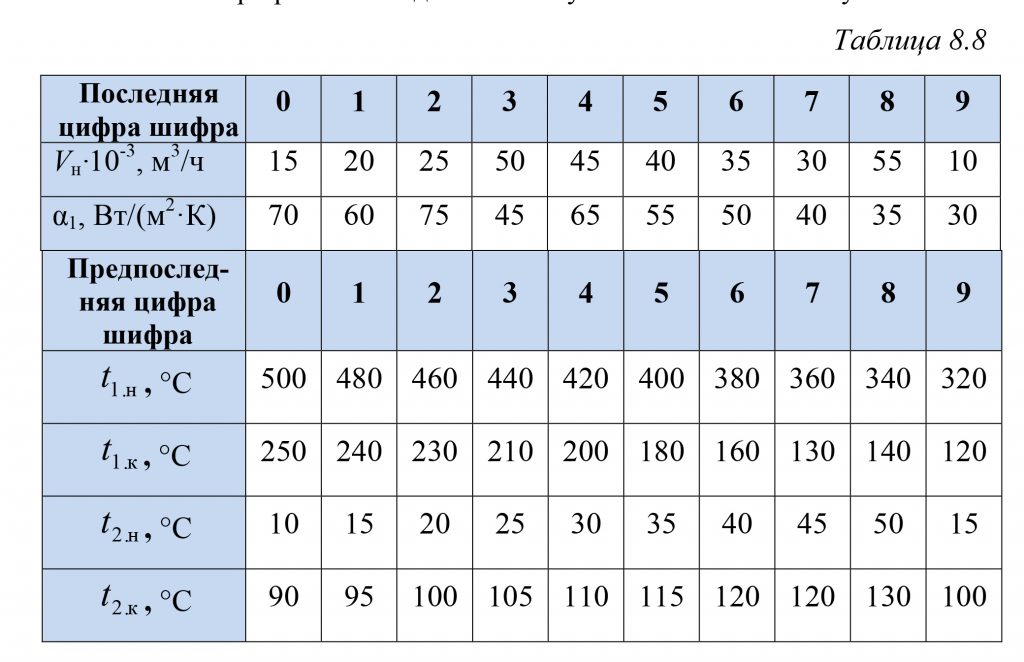

Таблица 8.8

Вариант 00
Vн·10-3,

м3

α1,

Вт/(м²·К)

t1.н,

ºС

t1.к,

ºС

t2.н,

ºС

t2.к,

ºС

15 70 500 250 10 90

Ответить на вопросы:

1. Какая схема движения теплоносителя выгоднее?

2. Покажите (из рассмотрения формулы), какими способами можно увеличить коэффициент теплопередачи.

3. При каких значениях d2/d1 (близких к единице или гораздо больших единицы) цилиндрическую стенку можно в расчетах заменить без больших погрешностей плоской стенкой?

Ответ:  поверхность нагрева стального рекуперативного газовоздушного теплообменника составляет при прямоточной схеме движения теплоносителей Fпрям=82 м² и противоточной схеме движения теплоносителей Fпрот=74 м² , расход воды через теплообменник G=4,411 кг/c.

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания 2018 года.pdf

ВУЗ: РГАУ-МСХА имени К. А. Тимирязева


22.178 (Вариант 23) Паропровод диаметром d2/d1 покрыт двухслойной изоляцией (рис. 2.1). Толщина первого слоя изоляции δ2, второго – δ3, мм. Коэффициенты теплопроводности изолируемой трубы и слоев изоляции соответственно равны λ1, λ2, λ3, Вт/(м·К). Температура внутренней и внешней поверхностей паропровода соответственно t1 и t4, °С. Определите тепловые потери одного метра длины трубопровода ql, Вт/м и температуры на поверхностях раздела отдельных слоев t2 и t3, °С. Остальные исходные данные приведены в таблице 2.1.Паропровод диаметром d2/d1 покрыт двухслойной изоляцией (рис. 2.1). Толщина первого слоя изоляции δ2, второго – δ3, мм. Коэффициенты теплопроводности изолируемой трубы и слоев изоляции соответственно равны λ1, λ2, λ3, Вт/(м·К). Температура внутренней и внешней поверхностей паропровода соответственно t1 и t4, °С. Определите тепловые потери одного метра длины трубопровода ql, Вт/м и температуры на поверхностях раздела отдельных слоев t2 и t3, °С. Остальные исходные данные приведены в таблице 2.1.

Таблица 2.1

d2, ммd1, ммδ3, ммδ2, ммλ1, Вт/(м·К)
130120355540

Окончание таблицы 2.1

λ2, Вт/(м·К)λ3, Вт/(м·К)t1, °Сt4, °С
0,130,0715030

ВУЗ: РГАУ-МСХА имени К. А. Тимирязева


27.90 (Вариант 03) Определите поверхность нагрева стального рекуперативного газовоздушного теплообменника (толщина стенок δс=3 мм) при прямоточной и противоточной схемах движения теплоносителей (рис. 2.5).Определите поверхность нагрева стального рекуперативного газовоздушного теплообменника (толщина стенок δс=3 мм) при прямоточной и противоточной схемах движения теплоносителей (рис. 2.5). Объемный расход топочных газов при нормальных условиях Vн, м3/ч, средний коэффициент теплоотдачи от воздуха к поверхности нагрева α1, Вт/(м2·К), от поверхности нагрева к воде α2=500 Вт/(м2·К), коэффициент теплопроводности материала стенки трубы (стали) λ=50 Вт/(м·К), начальные и конечные температуры газа и воды равны соответственно t1.н, t1.к, t2.н и t2.к ,°С, теплоемкость топочных газов сг=1,15 кДж/(кг·К), плотность ρг=1,23 кг/м3. Определите также расход воды G, кг/ч через теплообменник. Изобразите график изменения температур теплоносителей для обеих схем.

Объемный расход топочных газов при нормальных условиях Vн, м3/ч, средний коэффициент теплоотдачи от воздуха к поверхности нагрева α1, Вт/(м2·К), от поверхности нагрева к воде α2=500 Вт/(м2·К), коэффициент теплопроводности материала стенки трубы (стали) λ=50 Вт/(м·К), начальные и конечные температуры газа и воды равны соответственно t1.н, t1.к, t2.н и t2.к ,°С, теплоемкость топочных газов сг=1,15 кДж/(кг·К), плотность ρг=1,23 кг/м3. Определите также расход воды G, кг/ч через теплообменник. Изобразите график изменения температур теплоносителей для обеих схем. Исходные данные для расчета приведены в таблице 2.8.

Таблица 2.8

Vн·10-3, м3α1, Вт/(м2·К)t1.н, °Сt1.к, °Сt2.н, °Сt2.к, °С
157044021025105
