Пятибрат В.П. Гидравлика УГТУ 2016
1.261 При гидравлических испытаниях водопровода длиной l и диаметром D необходимо повысить давление в нём на Δp. Какой объём воды необходимо дополнительно закачать в водопровод?
| Последняя цифра | 3 |
| l, км | 2,0 |
| D, мм | 1000 |
| Δp, МПа | 4,5 |
ВУЗ: УГТУ
1.262 Определить модуль упругости жидкости, если при увеличении давления на Δp её объём изменился с V1 до V2.
| Последняя цифра | 3 |
| Δp, МПа | 17 |
| V1, см³ | 500 |
| V2, см³ | 496 |
ВУЗ: УГТУ
2.527 Определить показание манометра pm1, если дано показание манометра pm2, диаметры поршней D и d. Поршень находится в равновесии.
| Последняя цифра | 3 |
| рm2, МПа | 0,4 |
| D, мм | 95 |
| d, мм | 9,0 |
ВУЗ: УГТУ
2.524 Определить показание манометра, если абсолютное давление на свободной поверхности трубки p0, уровень жидкости в трубке H, а уровень жидкости в баке h.
| Последняя цифра | 3 |
| p0, МПа | 0,05 |
| Н, м | 6 |
| h, м | 1,5 |
| ρ, кг/м³ | 800 |
ВУЗ: УГТУ
2.525 Определить показание манометра, если поршень диаметром D, действует сила R, уровень жидкости в цилиндре h, а плотность жидкости ρ.
| Последняя цифра | 3 |
| R, Н | 35 |
| D, мм | 30 |
| h, м | 4 |
| ρ, кг/м³ | 860 |
ВУЗ: УГТУ
2.526 Определить усилие Q, создаваемое большим поршнем гидравлического пресса, если на малый поршень действует сила P. Диаметры поршней D и d, а разность уровней жидкостей h. Плотность масла принять равной 800 кг/м³.
| Последняя цифра | 3 |
| Р, Н | 3,4 |
| d, мм | 9,0 |
| D, мм | 95 |
| h, м | 0,4 |
ВУЗ: УГТУ
10.360 Насос перекачивает нефть с плотностью ρ, по трубопроводу диаметром d, на высоту Hг. Давление на выходе из насоса pм, показание вакуумметра pv. Потери напора в трубопроводе рассчитываются по формуле h1-2 = 20 V²/2g, где V – скорость в трубе.
Рассчитать скорость движения нефти в трубе и расход нефти.
| Последняя цифра | 3 |
| ρ, кг/м³ | 830 |
| d, мм | 60,0 |
| Нг, м | 6,5 |
| рm, МПа | 0,2 |
| рv, МПа | 0,02 |
ВУЗ: УГТУ

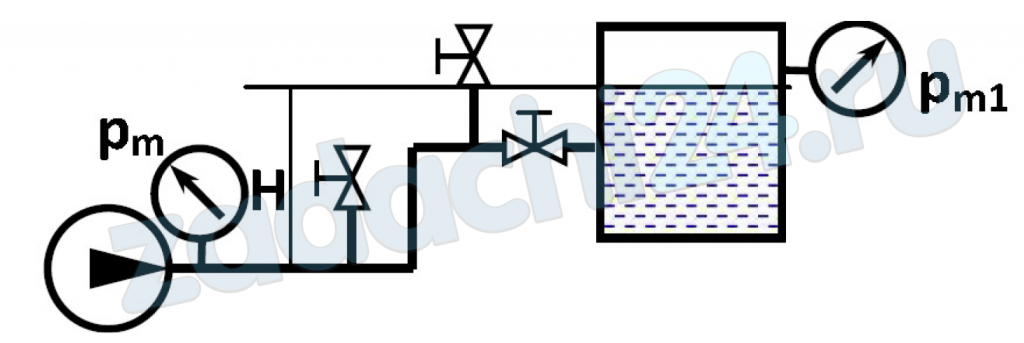

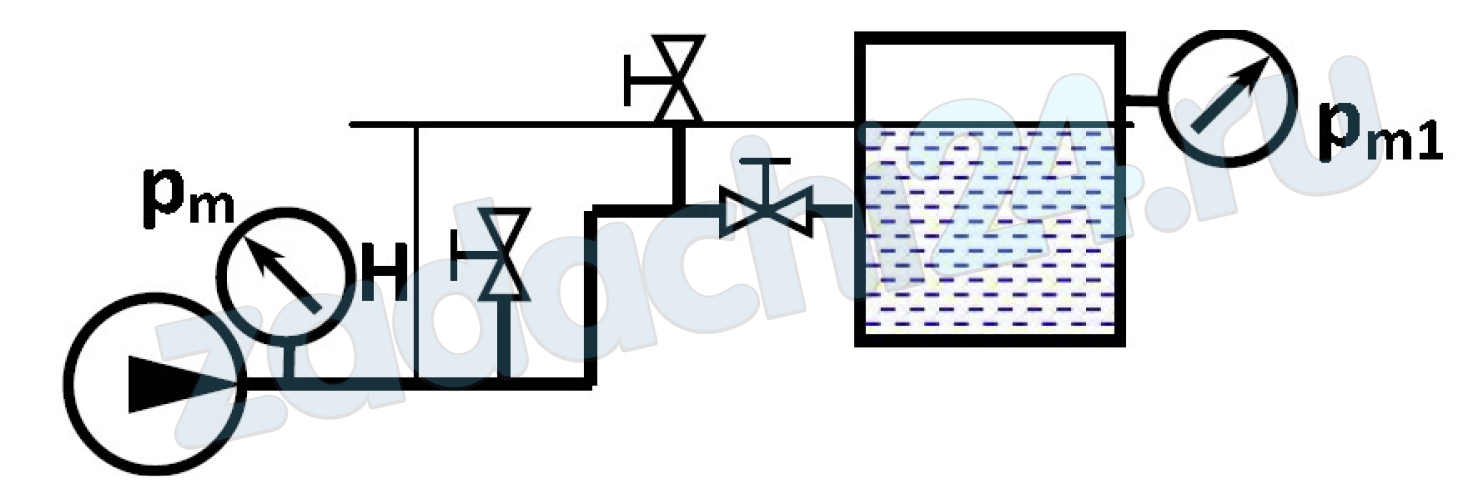

10.361 Насос закачивает воду в бак по трубопроводу длиной l, диаметром d и шероховатостью поверхности трубы k, с расходом Q. Уровень жидкости в баке H, коэффициент местных сопротивлений ξм. Показание манометров на выходе из насоса pm, а в баке pm1. Вязкость воды 0,8·10-6 м²/с.
Рассчитать давление на выходе из насоса pм.
| Последняя цифра | 3 |
| l, м | 140 |
| d, мм | 24,0 |
| k, мм | 0,05 |
| Q, л/с | 1,5 |
| Н, м | 5,0 |
| ξм | 3,5 |
| рm1, МПа | 0,25 |
ВУЗ: УГТУ
