4.223 Сила давления жидкости на криволинейную стенку.

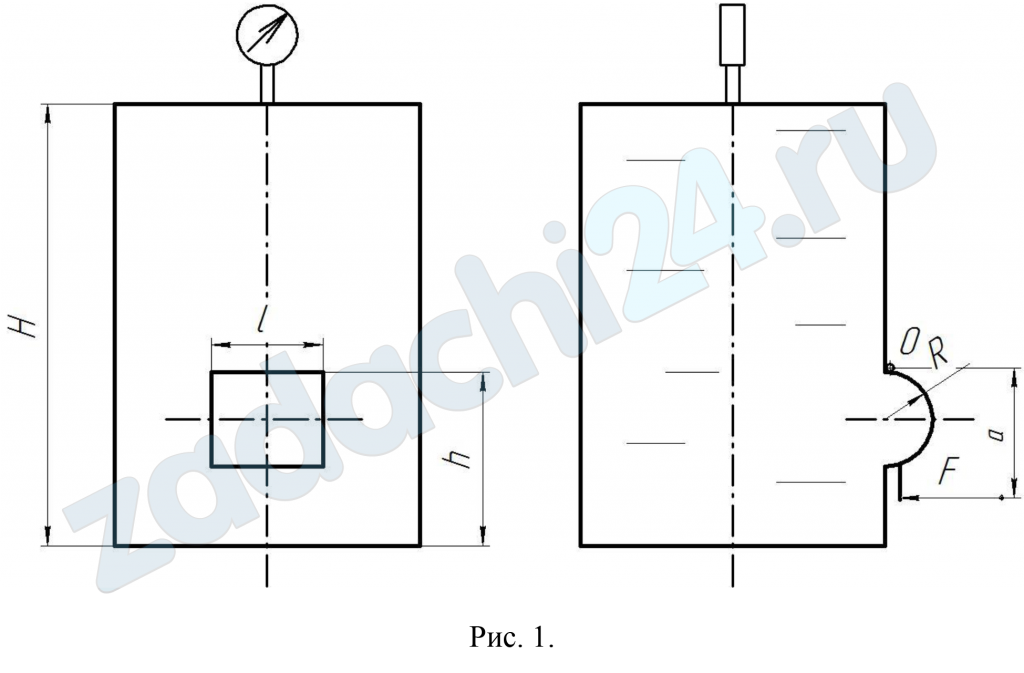

Закрытый резервуар (рис. 1) заполнен доверху жидкостью Ж, температура которой t.

В вертикальной стенке резервуара имеется прямоугольное отверстие, закрытое цилиндрической крышкой. Крышка поворачивается вокруг оси О. Манометрическое давление рм.

Определить силу давления на крышку сосуда.

Определить усилие F, которое следует приложить к рычагу для удержания крышки.

Построить эпюру давления жидкости на стенку, к которой прикреплена крышка.

Сила давления жидкости на криволинейную стенку. Закрытый резервуар (рис. 1) заполнен доверху жидкостью Ж, температура которой t. В вертикальной стенке резервуара имеется прямоугольное отверстие, закрытое цилиндрической крышкой. Крышка поворачивается вокруг оси О. Манометрическое давление рм. Определить силу давления на крышку сосуда. Определить усилие F, которое следует приложить к рычагу для удержания крышки. Построить эпюру давления жидкости на стенку, к которой прикреплена крышка.

Таблица 1

Исходные данные

Вариант 2
Н, м l, м Ж t, ºС h, м рм, кПа R, м а, м
10 3 Спирт этиловый 15 2 6 0,6 1,7
В корзину – 300 RUB
Скачать файл (оплата в RUB)

8.217 Истечение жидкости через насадки.

Определить расход воды вытекающей через насадки различной формы (конический расходящийся со скругленным входом, конический сходящийся и внешний цилиндрический) из резервуара, в котором поддерживается постоянный уровень жидкости Н (рис. 1). Диаметр насадков d.

Определить длину насадка. Сделать вывод о том, как влияет форма насадка на расход.

Построить эпюру гидростатического давления на стенку, в которой расположены насадки.

Истечение жидкости через насадки. Определить расход воды вытекающей через насадки различной формы (конический расходящийся со скругленным входом, конический сходящийся и внешний цилиндрический) из резервуара, в котором поддерживается постоянный уровень жидкости Н (рис. 1). Диаметр насадков d. Определить длину насадка. Сделать вывод о том, как влияет форма насадка на расход. Построить эпюру гидростатического давления на стенку, в которой расположены насадки.

Таблица 1

Исходные данные

№ варианта d, м θ, град α, град Н, м h, м
2 0,03 6 6 10 5
В корзину – 250 RUB

10.327 Уравнение Бернулли.

Из большого закрытого резервуара, в котором поддерживается постоянный уровень Н, а манометрическое давление над свободной поверхностью жидкости в резервуаре pм, по трубопроводу в атмосферу вытекает жидкость Ж (рис.1).

Расход жидкости Q.

Температура жидкости t.

Длина участков трубопровода l1 и l2.

Диаметр труб d1 и d2.

Трубы изготовлены из материала М.

Определить располагаемый напор Н0 и минимально необходимый уровень жидкости в  резервуаре Н.

Построить напорную и пьезометрическую линии.

Уравнение Бернулли. Из большого закрытого резервуара, в котором поддерживается постоянный уровень Н, а манометрическое давление над свободной поверхностью жидкости в резервуаре pм, по трубопроводу в атмосферу вытекает жидкость Ж (рис.1). Расход жидкости Q. Температура жидкости t. Длина участков трубопровода l1 и l2. Диаметр труб d1 и d2. Трубы изготовлены из материала М. Определить располагаемый напор Н0 и минимально необходимый уровень жидкости в  резервуаре Н. Построить напорную и пьезометрическую линии.

Таблица 1

Исходные данные

Вариант 2
рм, кПа l1, м d1, м l2, м d2, м
1,2 200 0,020 900 0,04

Продолжение таблицы 1



t, ºС Ж h, м М Q, лc
20 Спирт

этиловый

 0,3 Стеклопластик 0,10
