Курбатская Н.А. Основы гидравлики БГИТУ 2023
2.489 Определить полное гидростатическое давление на дно сосуда, заполненного водой с температурой t, ºС. Определить показания манометра в кгс/см², соответствующие полученному абсолютному давлению. Сосуд сверху открыт, давление на свободной поверхности атмосферное В, мм. рт. ст. Высота жидкости в сосуде h, м.
Таблица 2 – Исходные данные для задачи 1.1
| Последняя
цифра зачетки Y |
t, ºС | h, м | Предпоследняя
цифра зачетки Х |
В, мм рт.ст |
| 8 | 12 | 3,3 | 3 | 753 |
ВУЗ: БГИТУ
2.490 К баллону подключен вакуумметр. Определить высоту, на которую поднимется вода в вакуумметре, если полное гидростатическое давление в баллоне составляет р, кгс/см². Атмосферное давление В. Температура жидкости 43ºС.
Таблица 3 – Исходные данные для задачи 1.2
| Последняя
цифра зачетки Y |
р, кгс/см² | Предпоследняя
цифра зачетки Х |
В, мм рт. ст. |
| 3 | 0,62 | 4 | 748 |
ВУЗ: БГИТУ
2.491 Два открытых сообщающихся сосуда А и В заполнены жидкостями (рисунок 6) так, что система находится в равновесии. Определить положение плоскости раздела жидкостей относительно уровней в сосудах, если разница уровней в них составляет h, м.
Жидкости А и В считать несжимаемыми. Температура жидкостей 25ºС. Исходные данные принять по таблице 5 по вариантам.
Таблица 5 – Исходные данные для задачи 1.4
| Последняя
цифра зачетки Y |
Жидкость А по
приложению Б |
Жидкость В
по приложению Б |
Предпоследняя
цифра зачетки Х |
h, м |
| 5 | Ж4 | Ж2 | 2 | 0,3 |
ВУЗ: БГИТУ
7.46 Определить расход в водопроводной трубе диаметром d, мм, если средняя скорость движения воды υ, м/с. Исходные данные принять по таблице 6 по вариантам.
Таблица 6 – Исходные данные для задачи 2.1
| Последняя
цифра зачетки Y |
d, мм | Предпоследняя
цифра зачетки Х |
скорость υ, м/с |
| 5 | 720 | 2 | 2,5 |
ВУЗ: БГИТУ
7.47 В расширяющейся трубе имеет место напорное движение жидкости, при этом средние скорости в первом и втором сечениях соответственно равны υ1 и υ2. Диаметр трубы в первом сечении равен d1, м. Определить диаметр трубы во втором сечении d2, м. Температура жидкости 43ºС.
Таблица 8 – Исходные данные для задачи 2.3
| Последняя
цифра зачетки Y |
скорость
υ1, м/с |
скорость
υ2, м/с |
Предпоследняя
цифра зачетки Х |
диаметр
d1, м |
| 3 | 15,9 | 8,4 | 4 | 0,5 |
ВУЗ: БГИТУ
7.48 Определить высоту жидкости в баке (рисунок 10), чтобы при истечении из бака при постоянном напоре через трубопровод с диаметрами d1 = 60 мм, d2 = 35 мм без учета гидравлических потерь расход жидкости составил Q = 11 л/с. Минимальное избыточное давление по ходу потока в трубопроводе составляет 0,68 ати. Определить показание дифференциального манометра.
Таблица 9 – Исходные данные для задачи 2.4
| Предпоследняя
цифра зачетки Х |
Жидкость по приложению Б |
| 3 | Ж4 |
ВУЗ: БГИТУ

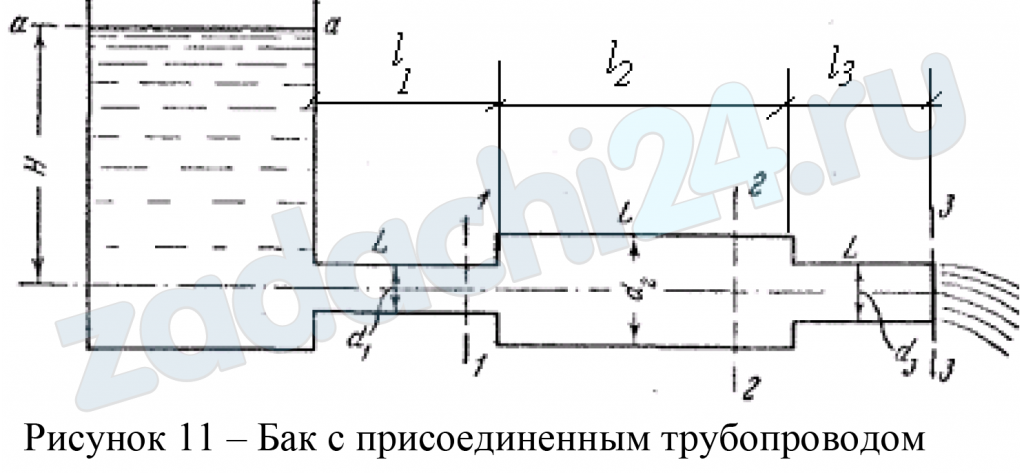

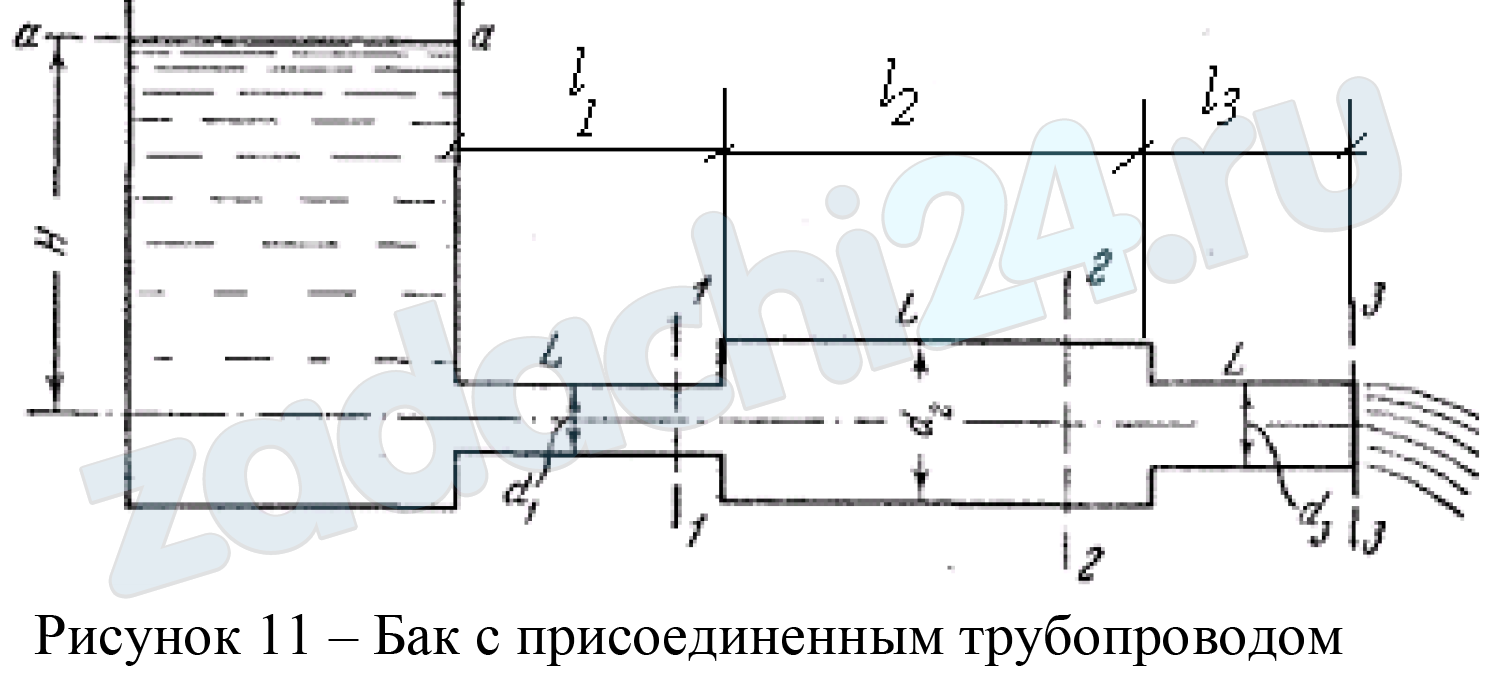

10.345 Из отверстия в боковой стенке сосуда (рисунок 11) по горизонтальной трубе переменного сечения вытекает вода. Определить расход жидкости Q, а так же средние скорости υ1, υ2, υ3 и давления p1, p2, p3 в сечениях 1,2,3, полагая уровень воды в сосуде H постоянным. Гидравлические сопротивления учитывать. Коэффициент сопротивления входа принять 0,5. Эквивалентная шероховатость трубопровода kэ = 0,8 мм. Температура воды 43ºС.
Таблица 10 – Исходные данные для задачи 2.5
| Последняя цифра зачетки Y | 3 |
| Н, м | 8,7 |
| d1, см | 15 |
| d2, см | 26 |
| d3, см | 18 |
| l1, см | 155 |
| l2, см | 120 |
| l3, см | 75 |
ВУЗ: БГИТУ

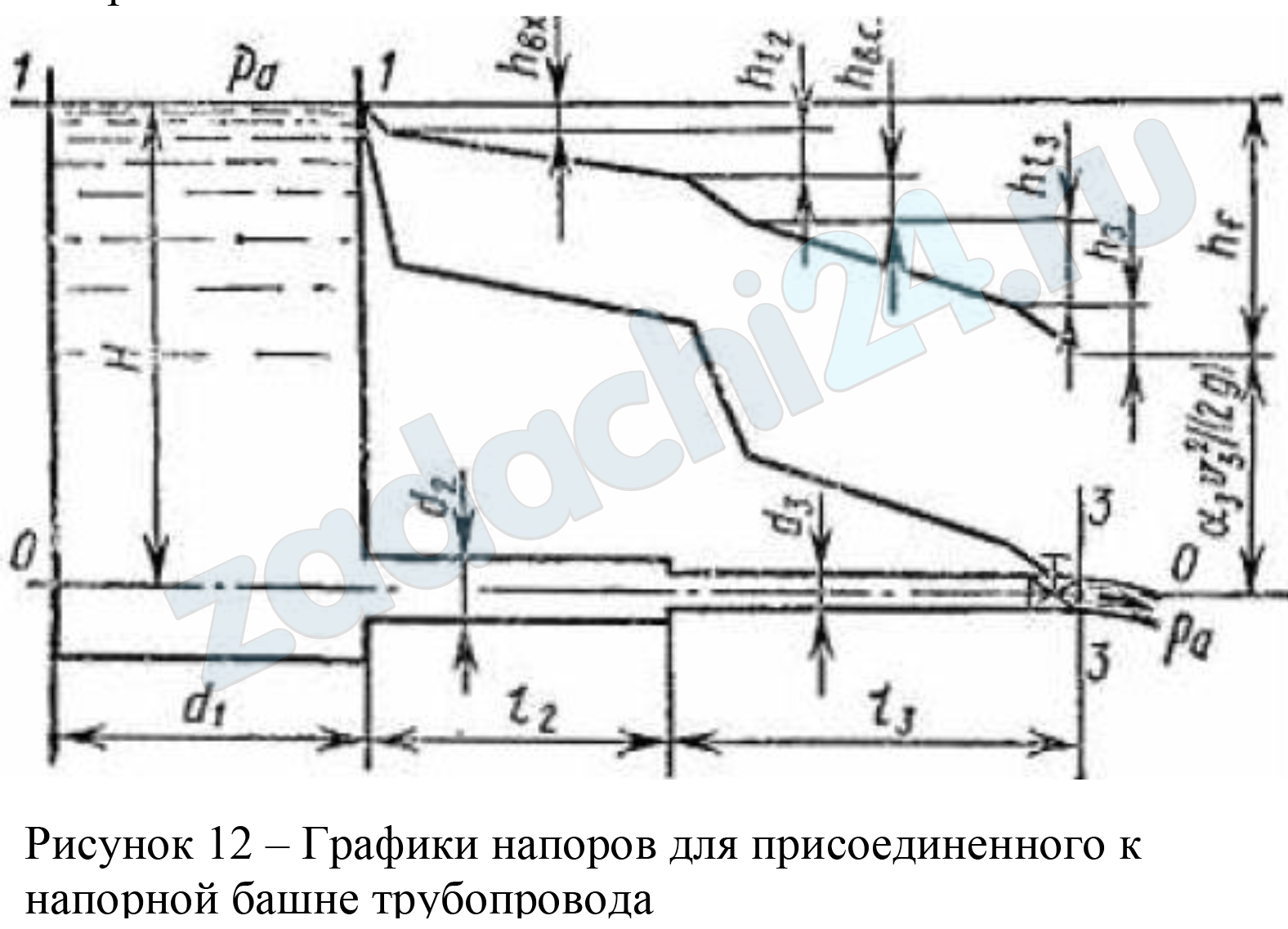

10.346 Определить высоту напорной башни, необходимую для обеспечения работы трубопроводной системы с расходом жидкости Q, если диаметры участков составляют d1, d2, d3 соответственно, а их протяженность l2, l3. Установленная на выходе задвижка имеет степень открытия a/d. Построить пьезометрическую и напорную линии.
Таблица 11 – Исходные данные для задачи 2.6
| Последняя цифра зачетки Х | 8 |
| Q, л/c | 6,2 |
| d1, см | 59 |
| d2, см | 14 |
| d3, см | 8 |
| l2, см | 115 |
| l3, см | 77 |
| a/d | 0,65 |
| Предпоследняя цифра зачетки Y | 3 |
| Жидкость по приложению Б | Ж4 |
ВУЗ: БГИТУ
7.50 Определить режим движения воды и топочного мазута М100 в канале с гидравлическим радиусом r = 1,2 м при средней скорости υ = 0,8 м/с. Температуру жидкости при определении теплофизических свойств принять для воды 25ºС, для мазута 100ºС (ν = 50·10-6 м²/с). Эквивалентная шероховатость трубопровода kэ = 0,8 мм.
ВУЗ: БГИТУ
9.212 В результате опытной перекачки воды по горизонтальному трубопроводу диаметром, d, см, длиной, L, м, при измеренной разности давлений в начальном и конечном сечениях р1—р2, ат, получен расход Q, л/с. Температура воды 43ºС.
Определить величину эквивалентной шероховатости.
Таблица 13 – Исходные данные для задачи 2.9
| Последняя
цифра зачетки Y |
расход Q, л/c | диаметр d, мм | длина L, м | р1—р2, ат |
| 3 | 10,3 | 52 | 25 | 1,5 |
ВУЗ: БГИТУ
