Колесников Б.П. Королева Ю.В. Техническая термодинамика и теплотехника для студентов заочной формы обучения направления 21.03.01

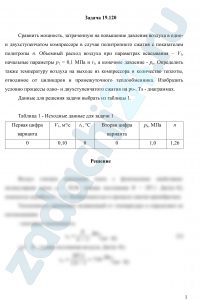

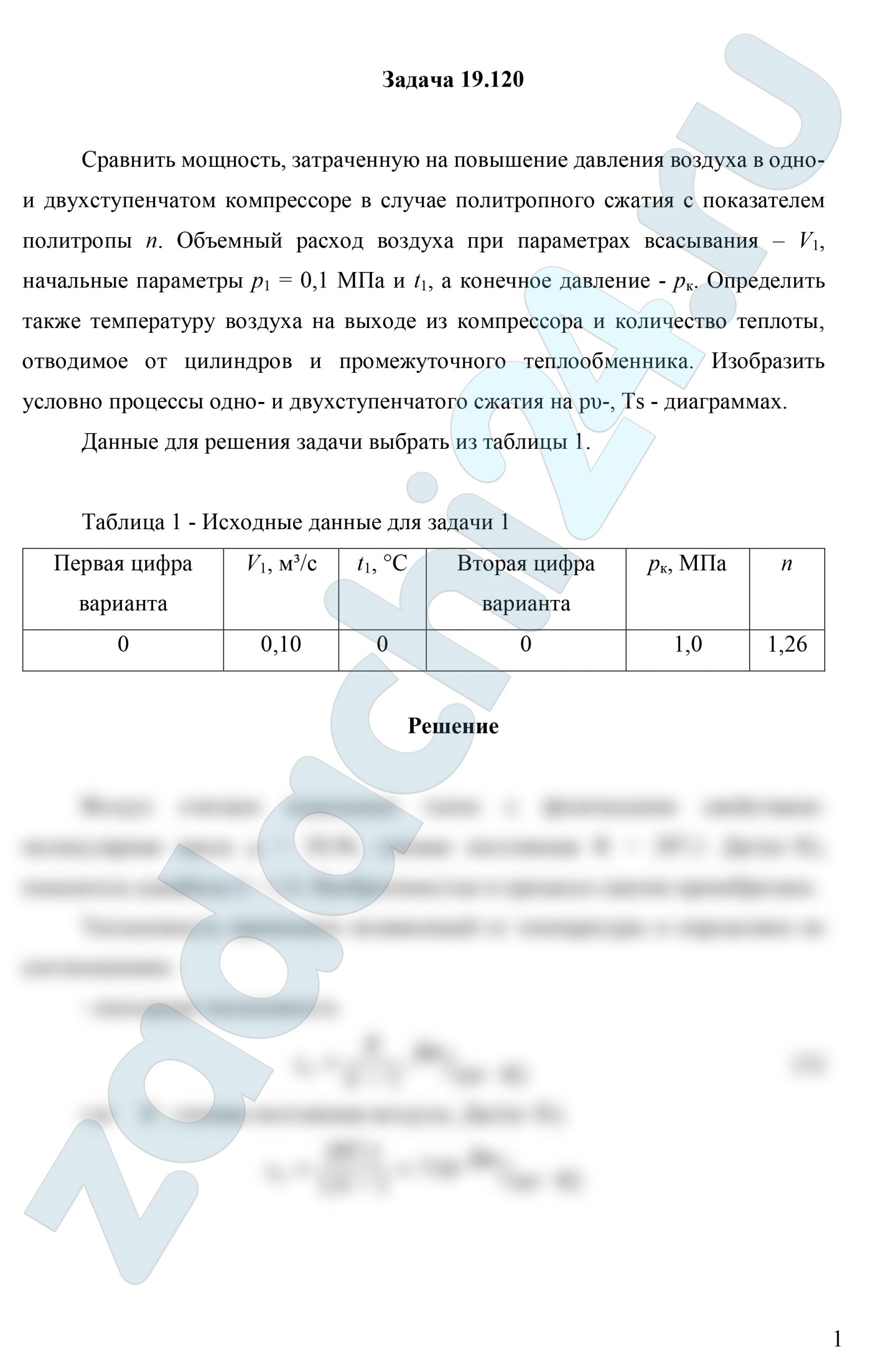

19.120 Сравнить мощность, затраченную на повышение давления воздуха в одно- и двухступенчатом компрессоре в случае политропного сжатия с показателем политропы n. Объемный расход воздуха при параметрах всасывания — V1, начальные параметры р1=0,1 МПа и t1, а конечное давление — рк. Определить также температуру воздуха на выходе из компрессора и количество теплоты, отводимое от цилиндров и промежуточного теплообменника. Изобразить условно процессы одно- и двухступенчатого сжатия на рυ-, Ts — диаграммах.
Данные для решения задачи выбрать из таблицы 1.
Таблица 1 — Исходные данные для задачи 1
| Вариант | V1, м3/c | t1, ºC | рк, МПа | n |
| 86 | 0,18 | 40 | 2,2 | 1,14 |
ВУЗ: КубГТУ

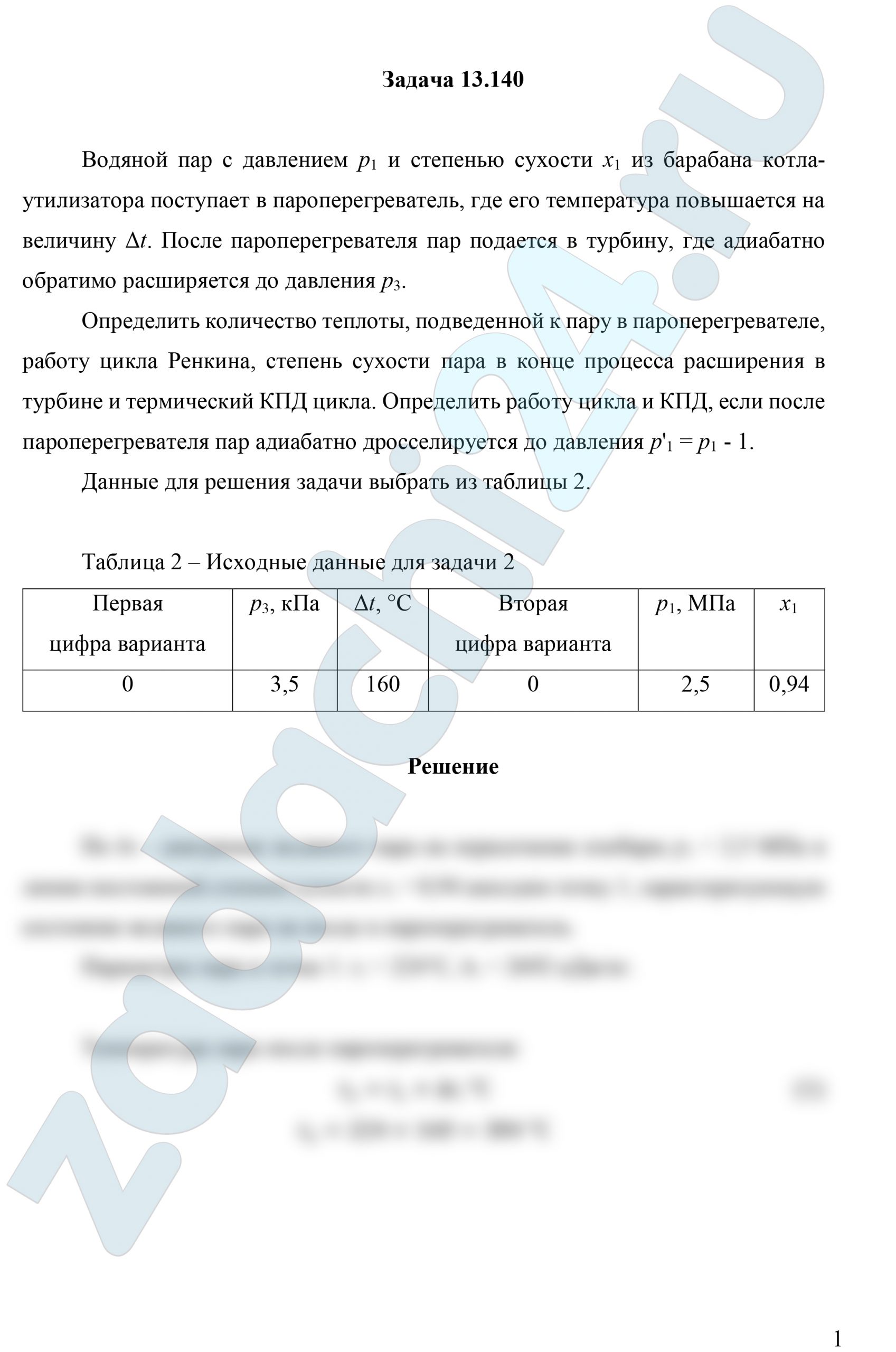

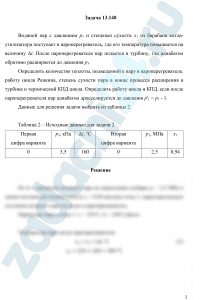

13.140 Водяной пар с давлением р1 и степенью сухости х1 из барабана котла-утилизатора поступает в пароперегреватель, где его температура повышается на величину Δt. После пароперегревателя пар подается в турбину, где адиабатно обратимо расширяется до давления p3.
Определить количество теплоты, подведенной к пару в пароперегревателе, работу цикла Ренкина, степень сухости пара в конце процесса расширения в турбине и термический КПД цикла. Определить работу цикла и КПД, если после пароперегревателя пар адиабатно дросселируется до давления p′1=p1-1.
Данные для решения задачи выбрать из таблицы 2.

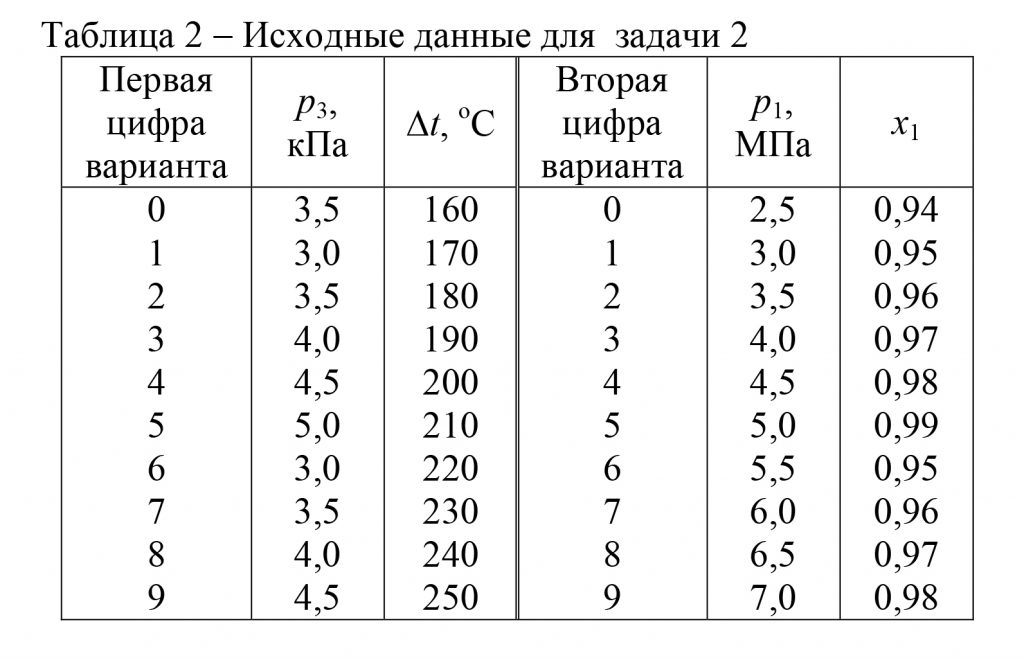

Таблица 2 – Исходные данные для задачи 2
| Вариант | p3, кПа | Δt, ºС | p1, МПа | х1 |
| 86 | 4,0 | 240 | 5,5 | 0,95 |
h-s — диаграмма водяного пара с рассчитанным процессом прилагается к задаче
ВУЗ: КубГТУ

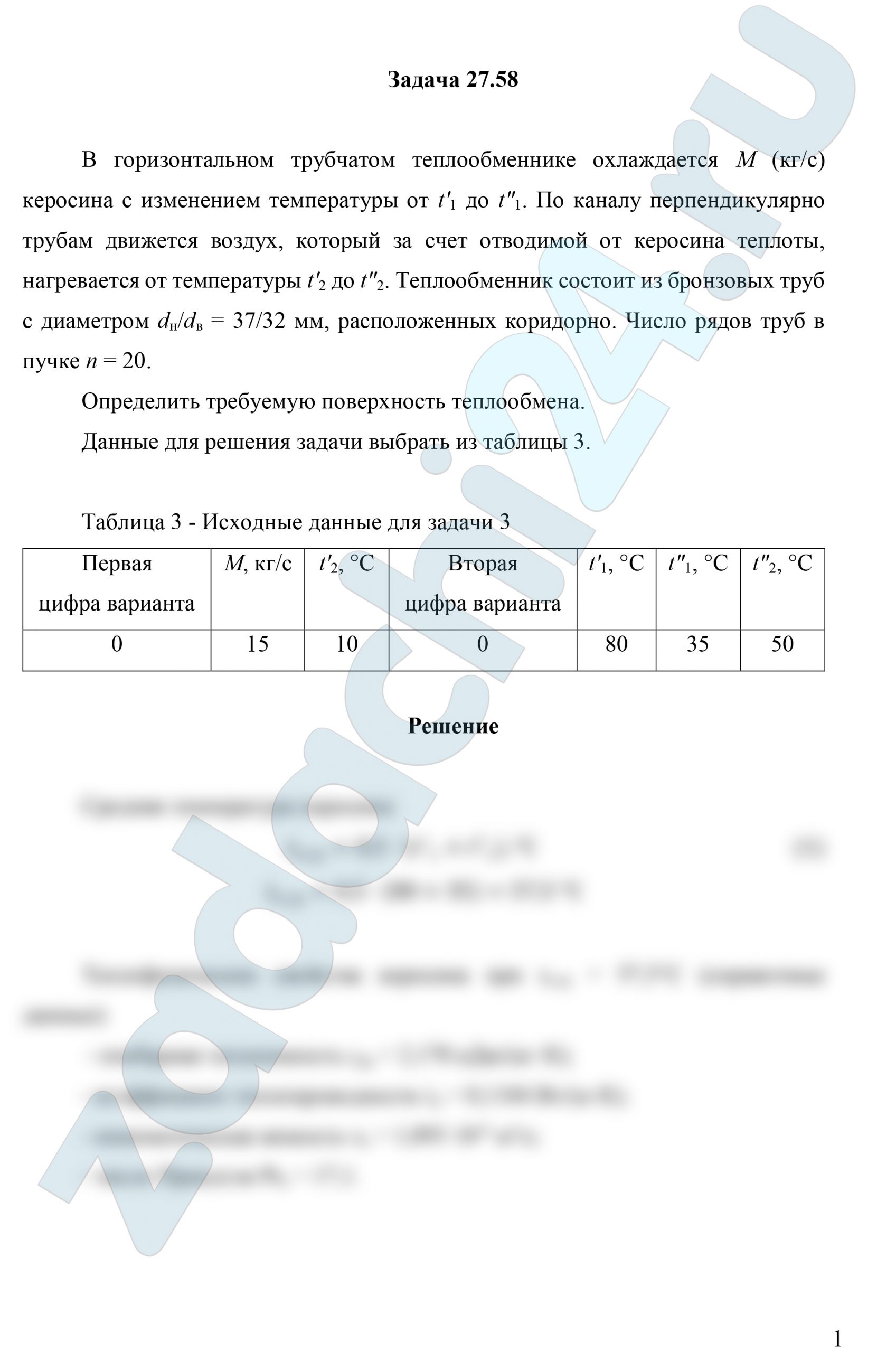

27.58 В горизонтальном трубчатом теплообменнике охлаждается М (кг/c) керосина с изменением температуры от t’1 до t»1. По каналу перпендикулярно трубам движется воздух, который за счет отводимой от керосина теплоты, нагревается от температуры t’2 до t»2. Теплообменник состоит из бронзовых труб с диаметром dн/dв=37/32 мм, расположенных коридорно. Число рядов труб в пучке n=20.
Определить требуемую поверхность теплообмена.
Данные для решения задачи выбрать из таблицы 3.

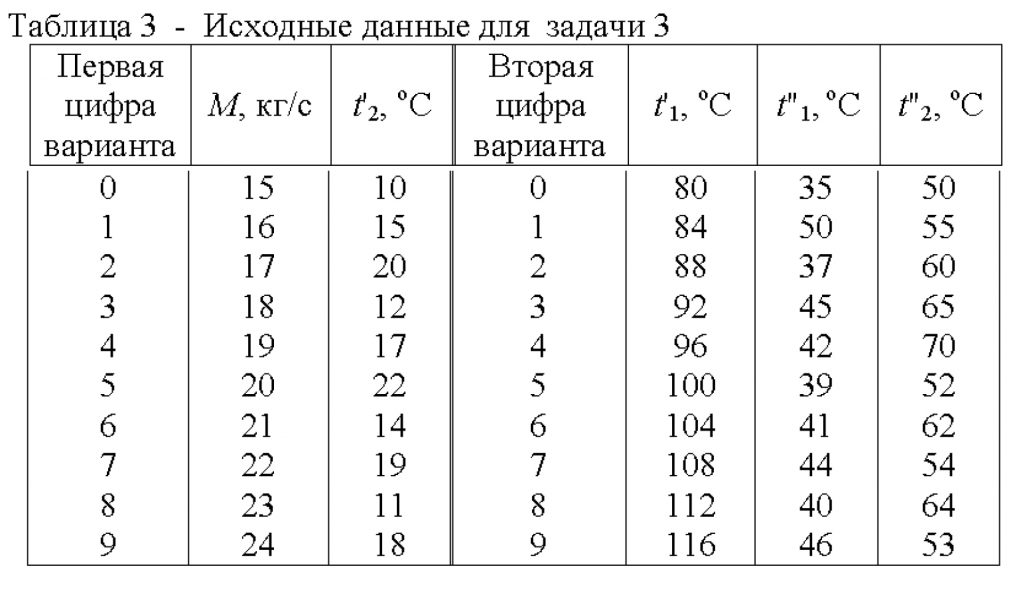

Таблица 3 — Исходные данные для задачи 3
| Вариант | М, кг/c | t’2, ºC | t’1, ºC | t»1, ºC | t»2, ºC |
| 86 | 23 | 11 | 104 | 41 | 62 |
ВУЗ: КубГТУ

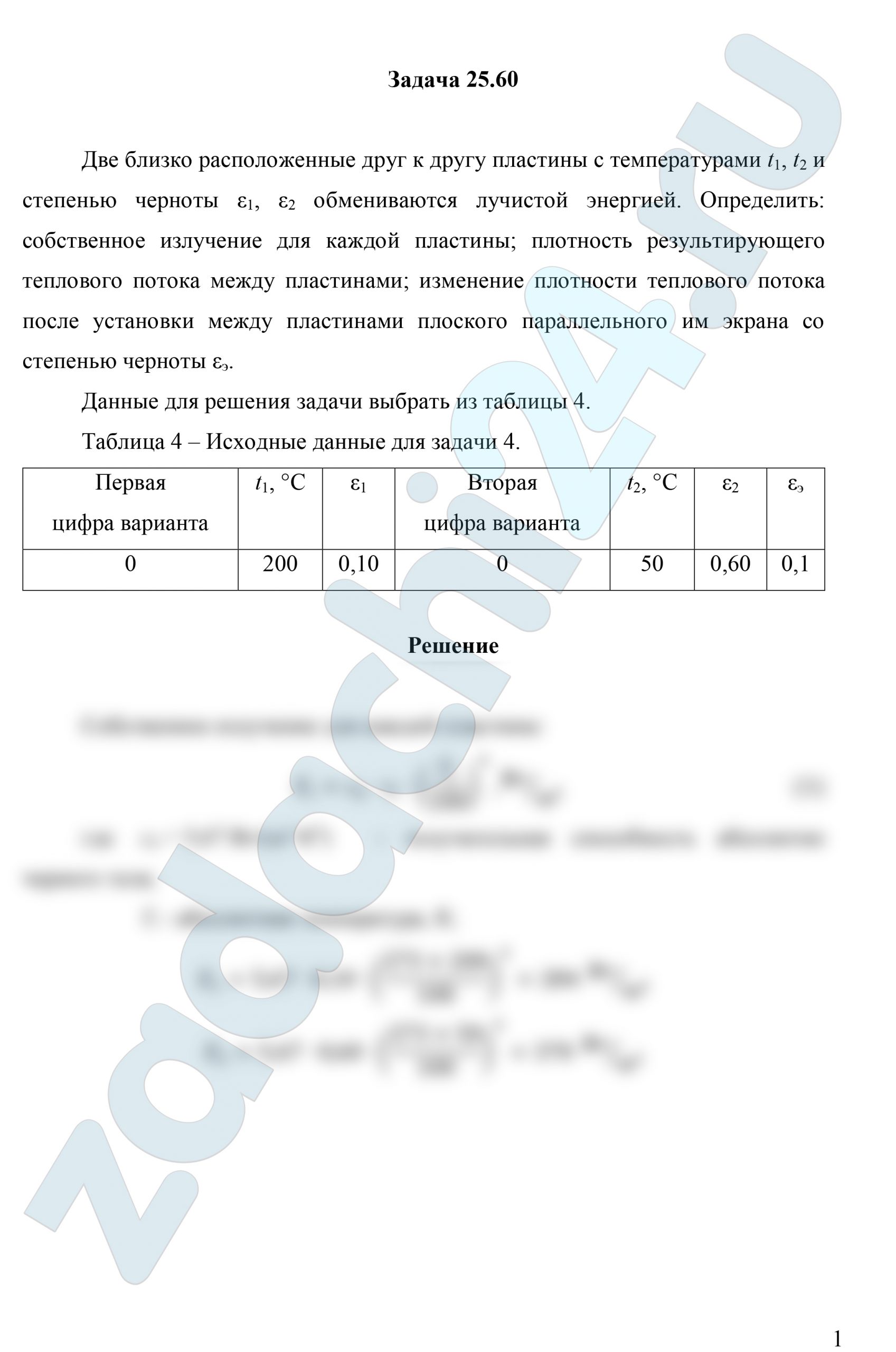

25.60 Две близко расположенные друг к другу пластины с температурами t1, t2 и степенью черноты ε1, ε2 обмениваются лучистой энергией. Определить: собственное излучение для каждой пластины; плотность результирующего теплового потока между пластинами; изменение плотности теплового потока после установки между пластинами плоского параллельного им экрана со степенью черноты εэ.
Данные для решения задачи выбрать из таблицы 4.
Таблица 4 – Исходные данные для задачи 4
| Вариант | t1, ºC | ε1 | t2, ºC | ε2 | εэ |
| 86 | 360 | 0,50 | 80 | 0,90 | 0,7 |
ВУЗ: КубГТУ
