Гидравлика для пожарников
2.482 Определить абсолютное и избыточное гидростатическое давление в точке А на глубине h от поршня, если на поршень диаметром 200 мм воздействует сила Р, атмосферное давление ра = 0,1 МПа.
Исходные данные к задаче 1
| Вариант | h, м | Р, кН |
| 00 | 0,30 | 6,0 |
2.483 Определить максимальную глубину в водонапорном баке объемом W, установленном на перекрытии. Дополнительная нагрузка на перекрытие от установки бака с водой не должна превышать p. Масса бака с арматурой m.
Исходные данные к задаче 2
| Вариант | W, м³ | р, Па | m, т |
| 00 | 30 | 30·104 | 8,2 |
10.331 Для заполнения пожарного водоема используется трубопровод длиной L. Определить необходимый напор насоса, если возвышение водоема над источником Z, гидравлический уклоy i, свободный напор в конце линии Нсв.
Исходные данные к задаче 3
| Вариант | L, м | Z, м | i | Нсв, м |
| 0 | 700 | 11 | 0,05 | 5 |
10.332 Определить предельную высоту расположения оси центробежного насоса над уровнем воды в водоисточник h, если расход воды из насоса Q, диаметр всасывающей трубы d. Вакуумметрическое давление, создаваемое во всасывающем патрубке рв, потери напора во всасывающей линии 1 м.
Исходные данные к задаче 4
| Вариант | Q, л/c | d, мм | рв⸱104, Па |
| 00 | 55 | 250 | 6,7 |
10.333 Для сохранения неприкосновенного пожарного запаса воды в резервуаре всасывающая линия оборудована воздушной трубкой, верхний срез которой находится на уровне пожарного запаса в резервуаре. Предполагается, что при снижении уровня воды до пожарного запаса воздух, вследствие возникновении вакуума в сечении, к которому приварена трубка, проникает во всасывающий трубопровод насосов, произойдет срыв работы насоса и забор воды прекратится.
Определить, сохранится ли неприкосновенный запас воды, если уровень воды находится на высоте h выше оси всасывающей трубы. Диаметр трубы D, расход воды Q. Труба оборудована всасывающей сеткой с клапаном (ξ1 = 6,0) и имеет колено (ξ2 = 0,5).
Исходные данные к задаче 5
| Вариант | h, м | D, мм | Q, л/c |
| 0 | 2,6 | 250 | 30 |
12.54 Определить повышение давления в трубопроводе длиной L, диаметром d и толщиной стенок δ при гидравлическом ударе, если расход воды Q, модули упругости стенок трубы Ет = 2⸱1011 Па и воды Еж = 2⸱109 Па. Время закрытия задвижки на трубопроводе tз.

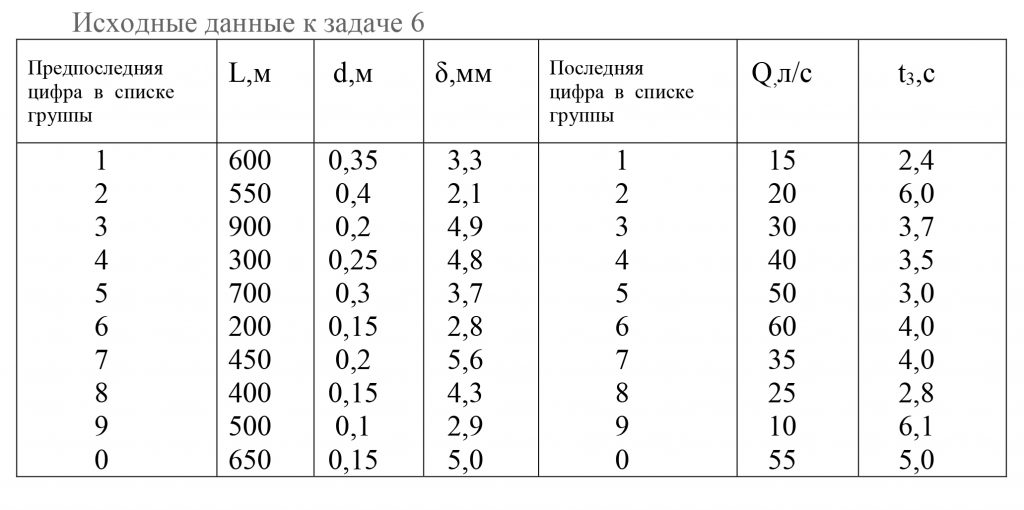

Исходные данные к задаче 6
| Вариант | L, м | d, м | δ, мм | Q, л/с | tз, с |
| 0 | 650 | 0,15 | 5 | 55 | 5 |
15.79 Определить предельно возможную длину магистральной линии LМ, если из второго ствола (dH2) необходимо получить струю производительностью g2.
Рукавная система состоит из магистральной линии диаметром dM и трех рабочих линий длинами l1; l2; l3 диаметрами d1; d2; d3 и стволами с диаметрами насадков dН1; dН2; dН3. Стволы подняты относительно разветвления на высоту Z1; Z2; Z3, а разветвление установлено относительно оси насоса пожарного автомобиля АНР-40(130) на высоте Zразв. Рукава системы прорезиненные.

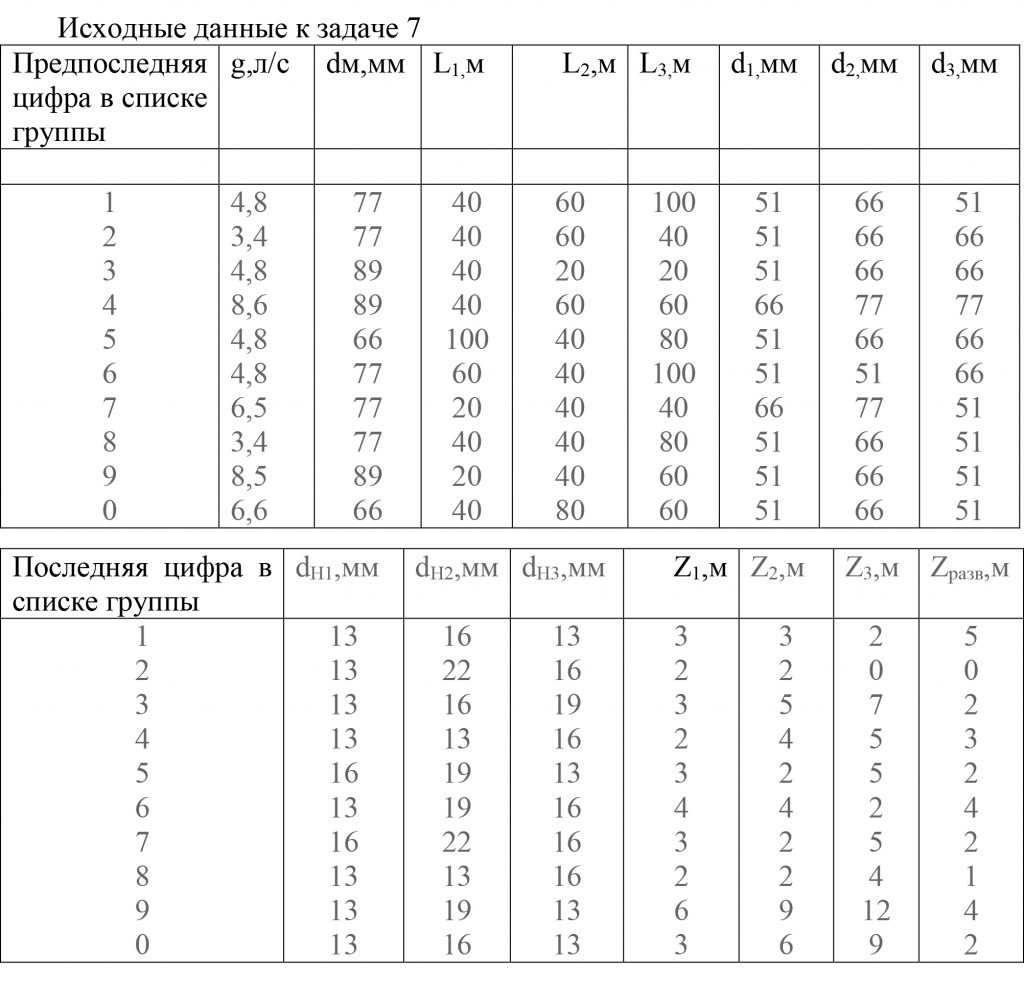

Исходные данные к задаче 7
| Вариант 00 | |||||||
| g2, л/с | dM, мм | L1, м | L2, м | L3, м | d1, мм | d2, мм | d3, мм |
| 6,6 | 66 | 40 | 80 | 60 | 51 | 66 | 51 |
Продолжение таблицы 1
| dН1, мм | dН2, мм | dН3, мм | Z1, м | Z2, м | Z3, м | Zразв, м |
| 13 | 16 | 13 | 3 | 6 | 9 | 2 |
15.80 Определить количество автонасосов АНР-40-130, необходимое для подачи воды в перекачку, если разность высотных отметок между головным автонасосом и водоисточником Z. Перекачка производится на расстояние L по двум прорезиненным рукавным линиям диаметрами d1 и d2. Головной автонасос, расположенный у места пожара, обеспечивает работу двух стволов с диаметрами насадков dH1 и dH2. Насос работает в режиме α = 0,75.
Рукава системы прорезиненные.

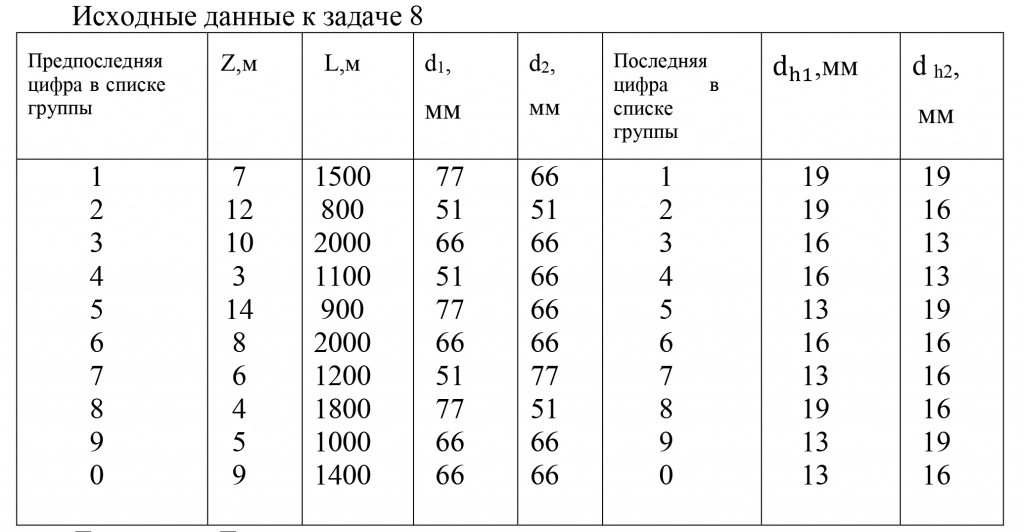

Исходные данные к задаче 8
| Вариант | Z, м | L, м | d1, мм | d2, мм | dН1, мм | dН2, мм |
| 00 | 9 | 1400 | 66 | 66 | 13 | 16 |
Примечание: При перекачке из насоса в насос в конце магистральной рукавной линии (на входе во всасывающую полость следующего насоса) необходимо поддерживать остаточный напор не менее 10 м, при перекачке из насоса в цистерну на конце линии следует поддерживать напор не менее 3 м.
Скачать файл (оплата в RUB)15.81 К лафетному стволу с насадком dH1 подача воды осуществляется от двух пожарных автомобилей АНР-40(130) и АА-40(131). От автомобиля АНР-40(130) проложена рукавная линия диаметром di из прорезиненных рукавов длиной L1, от автомобиля АА-40(131) — из прорезиненных рукавов диаметром d2 и длиной L2. Ствол поднят на высоту Z.
Определить подачу каждого из пожарных насосов.
Исходные данные к задаче 9
| Вариант | dH1, мм | d1, мм | L1, м | d2, мм | L2, м | Z, м |
| 00 | 28 | 77 | 125 | 77 | 110 | 5 |
