Бровченко П.Н Прохасько Л.С. Кузьмина Н.Д. Сборник задач по гидравлике ЮУрГУ 2003
10.137 Определить напор воды Н в баке (рис. 80) с учетом всех сопротивлений, если pо=80 кПа, расход воды Q=1,3 л/с, длины участков: l1=2 м, l2=1,5 м, l3=1 м; диаметры: d1=25 мм, d2=40 мм, d3=20 мм, d4=10 мм, материал труб – алюминий, tВОДЫ=15 ºС. Коэффициент сопротивления сопла принять равным ζСОП=0,05.
ВУЗ: ЮУрГУ

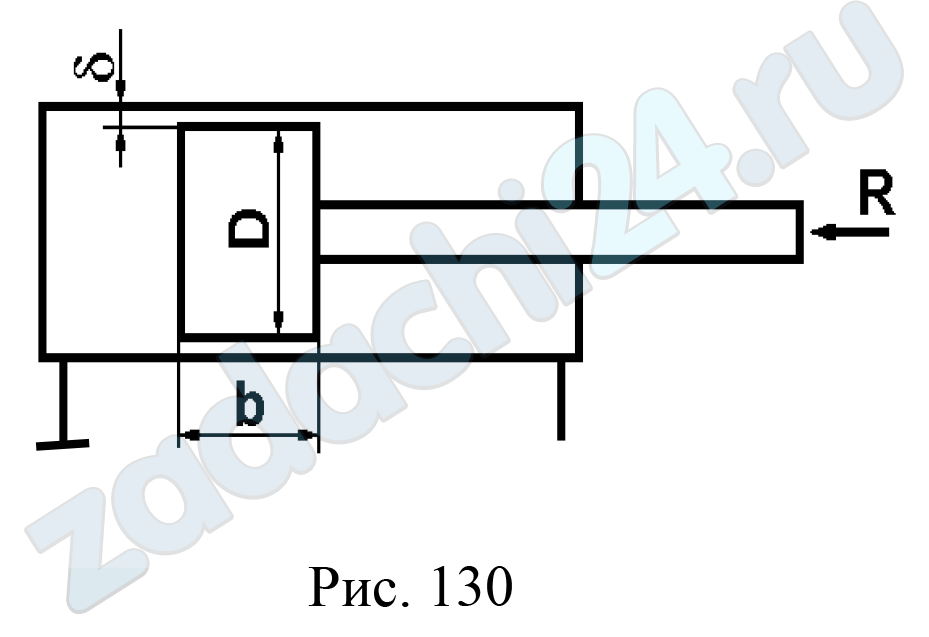

13.105 В гидроцилиндре (рис. 130) диаметром D = 60 мм поршень нагружен силой R = 20 кН. Найти скорость перемещения поршня от этой нагрузки при запертой поршневой полости. Давление в штоковой полости равно атмосферному. Радиальный зазор δ = 0,07 мм, ширина поршня b = 40 мм. Жидкость – минеральное масло (ν = 0,4 см²/с). Пренебречь силой жидкостного трения в зазоре, а также влиянием скорости движения поршня на расход в зазоре.

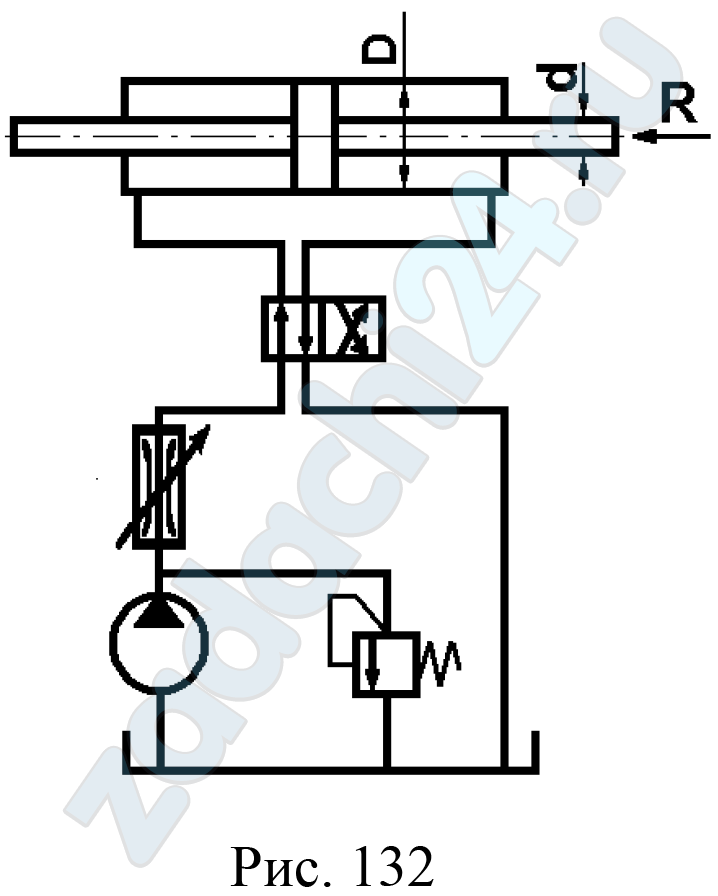

13.104 В гидравлическом приводе (рис. 132) с дроссельным регулированием обязательным элементом является предохранительный клапан. Определить величину нагрузки R на поршне гидроцилиндра, при которой откроется предохранительный клапан, настроенный на 20 МПа. Подача насоса Q = 27 л/мин. Площадь сечения дросселя fдр = 4 мм². Коэффициент расхода дросселя μ = 0,72. Жидкость минеральное масло (ρ = 900 кг/м³, ν = 0,4 см²/с), поршень имеет размеры: D = 50 мм штока d = 30 мм. Учитывать только потери в дросселе и распределителе Δpр = 1,6 МПа. Утечками жидкости в напорной магистрали пренебречь.
15.33 Центробежный насос подает воду из нижнего заборного резервуара, на свободной поверхности которого давление равно атмосферному, в верхний напорный бак (рис. 140), где поддерживается манометрическое давление М=2·105 Па. Диаметр трубопровода d=100 мм, длина линии всасывания lВС=5 м, длина линии нагнетания lН=25 м, Н2=10 м. Коэффициенты сопротивления: задвижки ζЗ=4, всасывающего клапана ζВС=5, эквивалентная шероховатость Δ=0,1 мм. Определить напор и полную мощность насоса при подаче QН=32 л/c.
ВУЗ: ЮУрГУ
