Термодинамика Газпром техникум Новый Уренгой 2018
3.40 (Вариант 1) Емкость разделена перегородкой на две полости. С одной стороны перегородки азот при pN2, tN2, VN2, а с другой стороны кислород при pO2, tO2, VO2.
Определить массовый состав смеси, газовую постоянную смеси и температуру смеси после удаления перегородки.

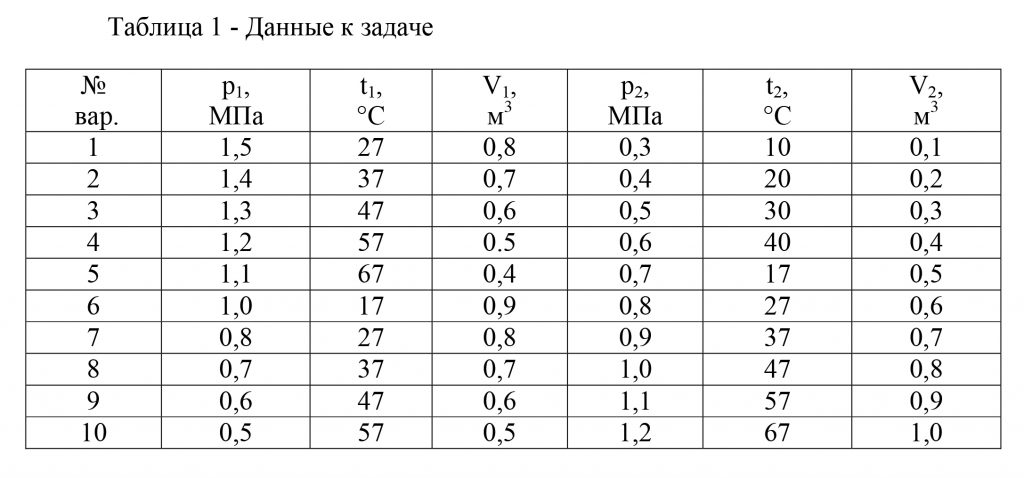

Таблица 1 — Данные к задаче
| р1, МПа | t1, ºС | V1, м3 | р2, МПа | t2, ºС | V2, м3 |
| 1,5 | 27 | 0,8 | 0,3 | 10 | 0,1 |
Ответ: qN2=0,88, qO2=0,12, Rсм=292 Дж/(кг·К), tсм=27 ºС.
8.12 Газ азот массой m, кг изотермически расширяется при температуре t, ºC c увеличением объема в n раз.
Начальное давление газа p1. Определить конечное давление, начальный и конечный объемы, работу, теплоту и изменение внутренней энергии в процессе.

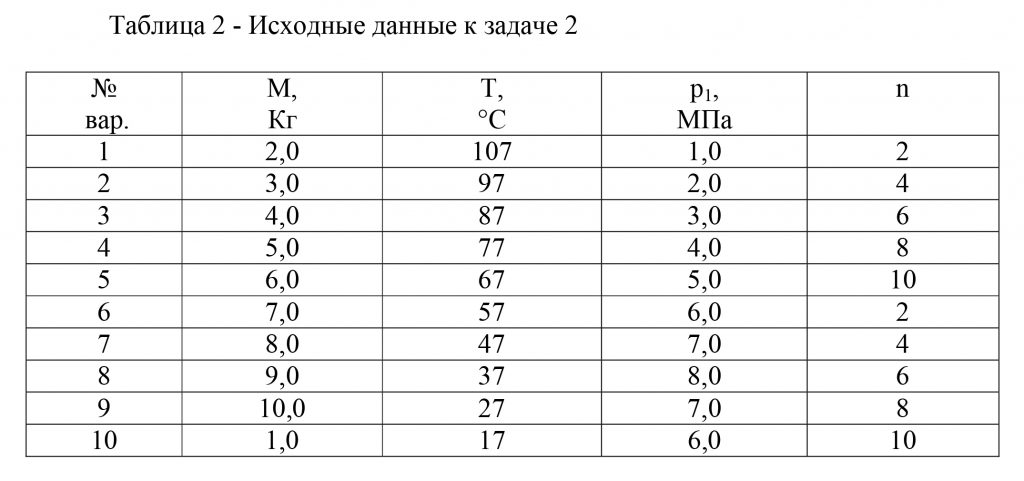

Таблица 2.1 — Исходные данные к задаче 2
| № вар. | М, кг | t, ºC | р1, МПа | n |
| 1 | 2,0 | 107 | 1,0 | 2 |
Ответ: р2=0,5 МПа, V1=0,2 м³, V2=0,4 м³, L=156 кДж, ΔU=0, Q=156 кДж.
26.18 Плоская кирпичная стенка толщиной δ омывается с одной стороны газами с температурой tж1, с другой – воздухом с температурой tж2.
Коэффициент теплоотдачи газов к стенке α1=470 Вт/(м²·К); от стенки к воздуху α2=150 Вт/(м²·К). Коэффициент теплопроводности кирпичной кладки λ=1,28 Вт/(м·К). Определить: удельный тепловой q, Вт/м²; коэффициент теплопередачи k, Вт/(м²·К), температуры поверхностей стенок tст1 и tст2.
Таблица 3.1 — Исходные данные к задаче 3
| Вариант | δ, мм | tж1, ºС газ | tж1, ºС воздух |
| 1 | 60 | 1000 | 100 |
Ответ: k=18 Вт/(м²·К), q=16200 Вт/м², tст1=965,5 ºС, tст2=208,0 ºС.
14.22 Через сужающееся сопло вытекает m=1 кг/c воздуха в среду давлением р2, МПа. Начальное давление воздуха р1, МПа. Температура воздуха t1, ºC. Определить теоретическую скорость истечения и площадь выходного сечения сопла.
Таблица 4.1 — Данные к задаче
| Вариант | р1, МПа | р2, МПа | t1, ºC |
| 1 | 1,0 | 0,6 | 27 |
Ответ: ω=285 м/c, f2=0,435·10-3 м².
19.38 (Вариант 1) Определить t2 сжатого компрессором воздуха, подачу компрессора в конце сжатия V2 , мощность, затраченную на получение сжатого воздуха, при изотермическом, адиабатном, политропном сжатии N, если задано (компрессор идеальный, потерями пренебречь):
V1 — объемная подача компрессора, м³/c;
t1 — температура всасываемого воздуха, ºC;
p1 — начальное давление воздуха, МПа;
р2 — давление воздуха после сжатия, МПа;
k — показатель адиабаты;
n — показатель политропы.
Произвести анализ затраченной работы.

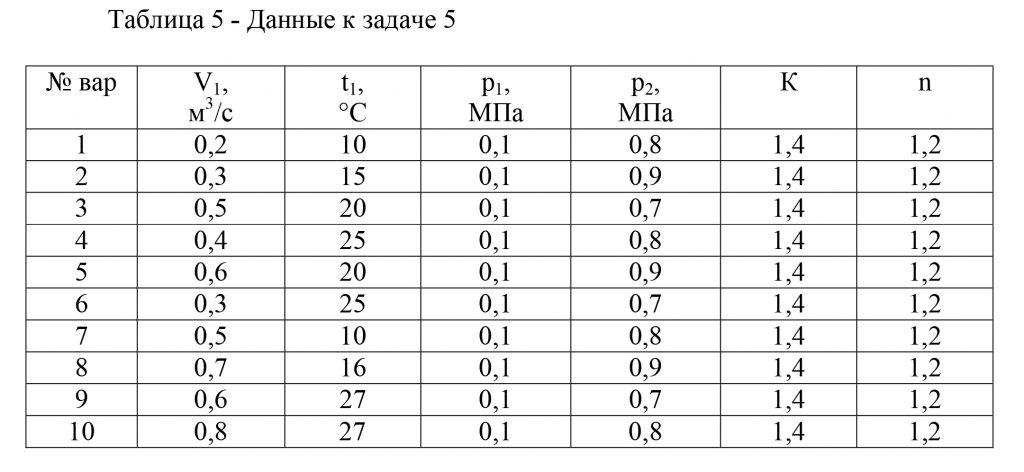

Таблица 5.1 — Данные к задаче 5
| V1, м3/c | t1, ºC | р1, МПа | р2, МПа | k | n |
| 0,2 | 10 | 0,1 | 0,8 | 1,4 | 1,2 |
Ответ: t2=10 ºC, t2ад=240 ºC, t2пол=127 ºC, V2из=0,025 м³/c, V2ад=0,045 м³/c, V2пол=0,035 м³/c, Nизот=42 кВт, Nадиаб=57 кВт, Nполитр=50 кВт.
28.176 Основные законы идеальных газов Шарля, Гей – Люссака, Бойля – Мариотта, Авогадро.
28.177 Процессы парообразования в рυ– и Тs – диаграммах. Виды пара. Критические параметры водяного пара.
28.175 Дополнительные поверхности нагрева котельного агрегата (водяные экономайзеры, воздухоподогреватели, пароперегреватели).
28.223 Теплоемкость и ее виды (массовая, объемная, мольная, изохорная, изобарная, средняя истинная). Зависимость теплоемкости от температуры (графики «ct»). Уравнение Майера.
28.224 Дросселирование газов и паров. Изображение процесса в Is-диаграмме. Практическое использование процесса дросселирования.
