Сабашвили Р.Г. Гидравлика и гидромеханизация сельскохозяйственных процессов 1989

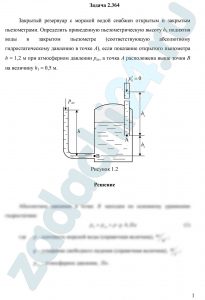

2.364 Закрытый резервуар с морской водой снабжен открытым и закрытым пьезометрами. Определить приведенную пьезометрическую высоту hх поднятия воды в закрытом пьезометре (соответствующую абсолютному гидростатическому давлению в точке А), если показание открытого пьезометра h = 1,2 м при атмосферном давлении рат, а точка А расположена выше точки В на величину h1 = 0,5 м.
Ответ: hх = 10,8 м.
2.446 Определить абсолютное гидростатическое давление в точке А закрытого резервуара с дистиллированной водой, если при атмосферном давлении рат высота столба ртути в трубке дифманометра h = 0,6 м, а линия раздела между ртутью и водой расположена ниже точки В на величину h1 = 0,4 м, точка В — выше точки А на величину h2 = 0,3 м.
Ответ: рА = 179 кПа.
2.445 Закрытый резервуар снабжен дифманометром, установленным в точке В, и закрытым пьезометром. Определить приведенную пьезометрическую высоту hx поднятия пресной воды в закрытом пьезометре (соответствующую абсолютному гидростатическому давлению в точке А), если при атмосферном давлении рат высота столба ртути в трубке дифференциального манометра h = 0,3 м, а точка А расположена на глубине h1 = 0,7 м от свободной поверхности.
Ответ: hх = 3,37 м.
2.428 Дифференциальный ртутный манометр подключен к двум закрытым резервуарам с пресной водой, давление в резервуаре А равно рА = 210 кПа. Определить давление в резервуаре В — рВ, составив уравнение равновесия относительно плоскости равного давления, показания ртутного дифманометра h = 0,3 м.
Ответ: рВ = 137 кПа.
2.365 Резервуары А и В частично заполнены водой разной плотности (соответственно ρА = 998 кг/м³, ρВ = 1029 кг/м³) и газом, причем, к резервуару А подключен баллон с газом. Высота столба ртути в трубке дифманометра h = 0,17 м, а расстояния от оси резервуаров до мениска ртути равны h1 = 0,4 м и h2 = 0,13 м. Какое необходимо создать давление р0 в баллоне, чтобы получить давление рВ = 112 кПа на свободной поверхности в резервуаре В?
Ответ: р0 = 0,132 МПа.
2.444 Резервуары А и В частично заполнены пресной водой и газом. Определить избыточное давление газа на поверхности воды закрытого резервуара В, если избыточное давление на поверхности воды в закрытом резервуаре А равно рА = 99 кПа, разность уровней ртути в двухколенном дифманометре h = 0,35 м, мениск ртути в левой трубке манометра ниже уровня воды на величину h1 = 0,8 м, в правой трубке — h3 = 0,25h1 высота подъема ртути в правой трубке манометра h2 = 0,3 м. Пространство между уровнями ртути в манометре заполнено этиловым спиртом.
Ответ: рВ = 21,2 кПа.
2.367 При ремонте с.-х. машин и оборудования широко используется гидравлический домкрат с диаметрами поршней D = 250 мм и d = 25 мм. Определить усилие Р, которое необходимо приложить к малому поршню, чтобы поднять груз весом G = 19,6 кН.
Ответ: Р = 196 Н, выигрыш в силе составляет 100 раз.
3.307 Система, состоящая из двух вертикальных цилиндров, соединенных между собой, заполнена жидкостью. В цилиндры заключены поршни диаметрами d = 300 мм и D = 600 мм. В пространстве над правым поршнем — воздух при атмосферном давлении р = 98,1 кПа. Как изменится давление воздуха над правым поршнем, если к левому поршню приложить вертикально вниз силу Р = 1,5 кН? Трением пренебречь.
Ответ: рпр = 99,8 кПа.
3.315 Два сообщающихся цилиндра наполнены водой. В левый цилиндр заключен поршень диаметром d = 200 мм, который уравновешивается столбом жидкости Н = 0,35 м в правом цилиндре. Определить вес поршня G. Трением пренебречь.
Ответ: G = 109,3 кН.
3.134 Определить высоту поднятия воды поршневым насосом, если давление пара р = 170 кПа, а диаметры цилиндров D = 300 мм и d = 150 мм. Потерями в системе пренебречь.
Ответ: Н = 69,3 м.
