26.25 Определение мощности электронагревателя для обогрева помещения

Две стены помещения с внутренними размерам, (1 ‒ a·h и 2 ‒ b·h) выложены из красного кирпича толщиной δкп, изолированного с наружной стороны сайдингом толщиной δсд, а с внутренней покрыта слоем штукатурки толщиной δшт.

3 и 4-я стены с размерами (3 ‒ b·h и 4 ‒ a·h) выполнены из панелей толщиной δпн, оштукатуренных с обеих сторон штукатуркой толщиной δшт. Пол и потолок выполнены из железобетонных плит толщиной δжб, где а – длина, b – ширина, h – высота. Коэффициенты теплопроводности материалов конструкции соответственно равны λпн = 0,7 Вт/(м·ºС), λкп = 0,75 Вт/(м·ºС), λсд = 0,35 Вт/(м·ºС), λшт = 1,2 Вт/(м·ºС) и λжб = 2,2 Вт/(м·ºС). Какой мощности электронагреватель нужно установить, чтобы температура в помещении сохранялась на уровне tвн, если теплоперенос через 3 и 4-ю стены отсутствует, а температура наружного воздуха равняется tнар и коэффициенты теплоотдачи соответственно на внутренних и внешних поверхностях элементов конструкции соответственно равны:

αс1=9 Вт/(м²·ºС), αс2=20 Вт/(м²·ºС)  (для 3 и 4 стены);

αп1=10 Вт/(м²·ºС), αп2=4 Вт/(м²·ºС)  (для пола);

αпт1=8 Вт/(м²·ºС), αпт2=15 Вт/(м²·ºС) (для потолка).

Таблица 1

Первая цифра варианта а,м b, м δкп, м δсд, мм δшт, мм
0 2 3 0,39 6 12

Продолжение таблицы 1

Последняя цифра варианта h, м δжб, мм tвн, °С tнар, °С
0 2,5 220 18 -5

Решить задачу и ответить письменно на следующие вопросы:

1. Что такое тепловой поток, плотность теплового потока, температурное поле?

2. Как распределяется температура по толщине плоской многослойной стенки?

3. Физический смысл коэффициентов теплопроводности λ и теплоотдачи α, их размерность.

4. Какова математическая запись закона Фурье и закона Ньютона — Рихмана?

5. Что такое термическое сопротивление? Какова размерность величины термического сопротивления? Чем отличается термическое сопротивление теплоотдачи на поверхности плоской стенки от термического сопротивлениями теплопроводности плоской стенки?

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf

ВУЗ: ТГАСУ


26.76 Расчет параметров изолированного трубопровода

По трубопроводу с размерами d2/d1, где d1 — внутренний диаметр трубы, а d2 — наружный диаметр, течет горячая вода с температурой tж1. Температура окружающей среды tж2. Снаружи труба покрыта слоем изоляционного материала толщиной δ с коэффициентом теплопроводности λ2, коэффициентом теплопроводности материала трубы λ1. Средние коэффициенты теплоотдачи с внутренней поверхности трубы и внешней изоляционного материала соответственно равны α1, α2. Определить количество теплоты, отдаваемой единицей длины трубы в окружающее пространство, а также температуры на внутренней и внешней поверхностях трубы.

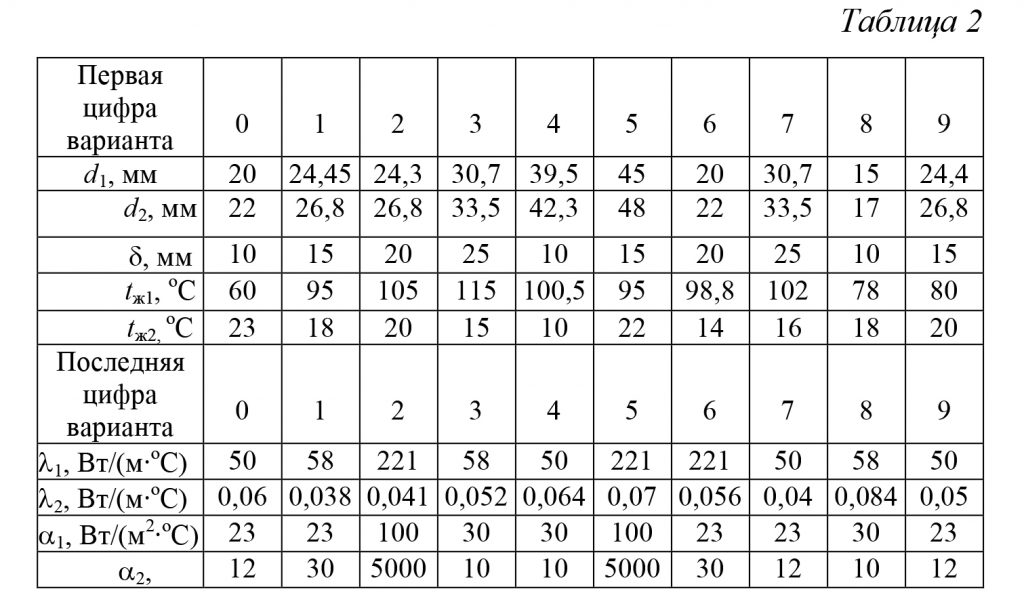

Таблица 2

Первая цифра варианта d1, мм d2, мм δ,мм tж1, °С tж2, °С
0 20 22 10 60 23

Продолжение таблицы 2

Последняя цифра варианта λ1, Вт/(м⸱ºС) λ2, Вт/(м⸱ºС) α1, Вт/(м²⸱°С) α2, Вт/(м²⸱°С)
0 50 0,06 23 12

Решить задачу и ответить письменно на следующие вопросы:

1. В чем отличие между коэффициентами теплопроводности, теплоотдачи, температуропроводности и теплопередачи? Какова их размерность, каков их физический смысл?

2. Какому закону соответствует распределение температуры в цилиндрической однослойной стенке?

3. Каким образом определяются тепловые потери с цилиндрической поверхности однослойной теплоизоляции при граничных условиях I рода?

4. Как определяется коэффициент теплопередачи для многослойной цилиндрической стенки при граничных условиях III рода?

5. Какова зависимость тепловых потерь трубопровода от наружного диаметра его теплоизоляции, если: а) критический диаметр теплоизоляции меньше наружного диаметра стальной трубы; б) критический диаметр теплоизоляции больше наружного диаметра стальной трубы?

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf

ВУЗ: ТГАСУ


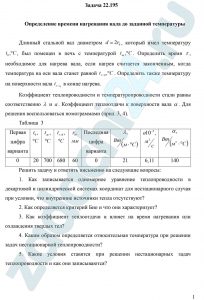

22.195 Определение времени нагревания вала до заданной температуры

Длинный стальной вал диаметром d = 2r0, который имел температуру t0, °C, был помещен в печь с температурой tж, ºС. Определить время τ, необходимое для нагрева вала, если нагрев считается законченным, когда температура на оси вала станет равной tr=0, ºC. Определить также температуру на поверхности вала tr=ro в конце нагрева.

Коэффициент теплопроводности и температуропроводности стали равны соответственно λ и a. Коэффициент теплоотдачи к поверхности вала α. Для решения воспользоваться номограммами (прил. 3, 4).

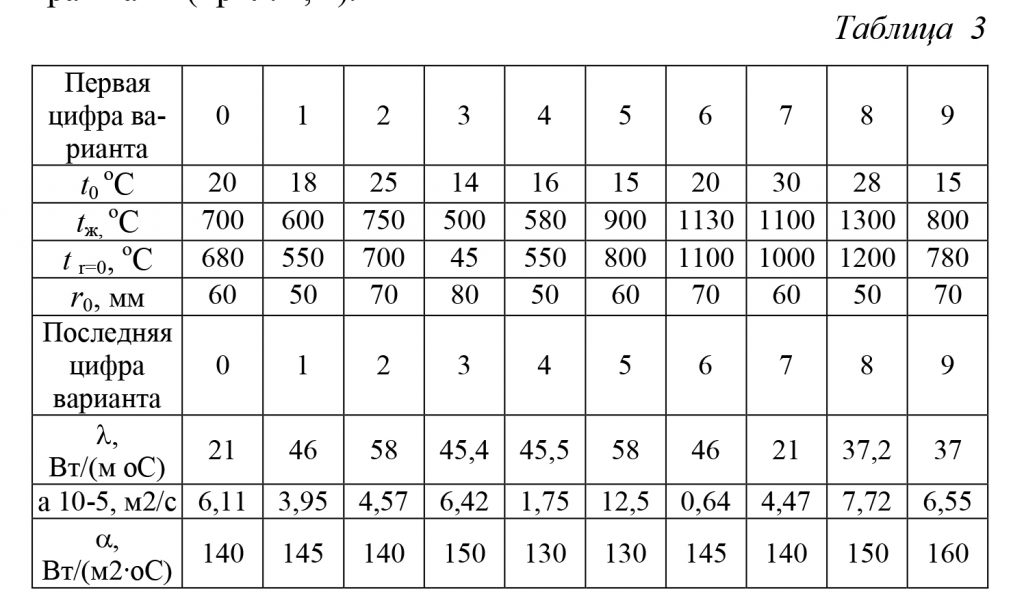

Таблица  3

Вариант t0, °С tж, °С tr=0, °С r0, мм λ, Вт/(м⸱ºС) а⸱105, м²/с α, Вт/(м²⸱°С)
00 20 700 680 60 21 6,11 140

Решить задачу и ответить письменно на следующие вопросы:

  1. Как записывается одномерное уравнение теплопроводности в декартовой и цилиндрической системах координат для нестационарного случая при условии, что внутренние источники тепла отсутствуют?
  2. Как определяется критерий Био и что они характеризует?
  3. Как коэффициент теплоотдачи α влияет на время нагревания или охлаждения твердых тел?
  4. Каким образом определяется относительная температура при решении задач нестационарной теплопроводности?
  5. Какие условия ставятся при решении нестационарных задач теплопроводности и как они записываются?

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf

ВУЗ: ТГАСУ


23.115 Определение теплового потока от газа к внутренней поверхности газопровода

Определить тепловой поток от газа к внутренней поверхности участка газопровода длиной L метров и диаметром d, мм, если температура стенки трубы tСТ, ºС, а температура газа в трубе tГ, ºС. Линейная скорость газа ω, м/c. Газ — метан. Давление в трубопроводе р, МПа.

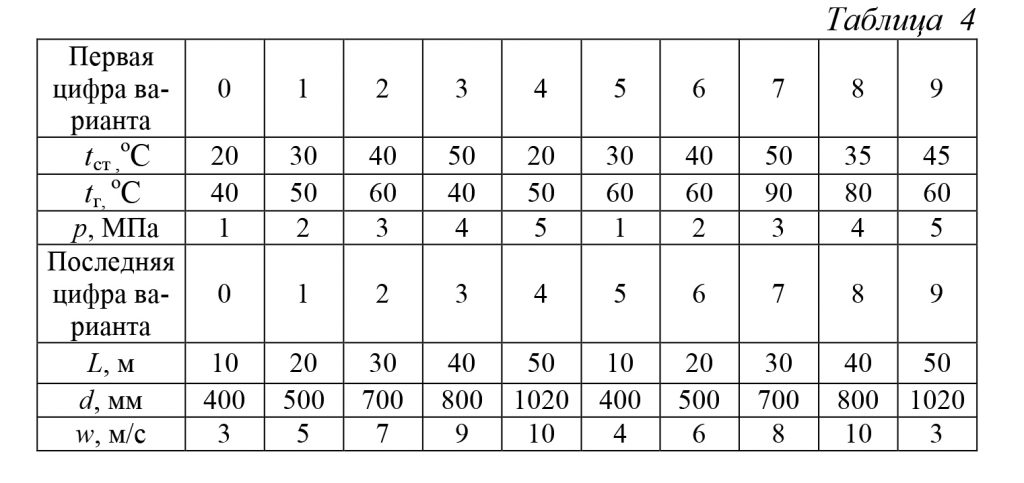

Таблица 4

Вариант tст, °С tг, °С р,МПа L, м d, мм ω, м/c
00 20 40 1 10 400 3

Решить задачу и ответить письменно на следующие вопросы:

1. Как записываются основные безразмерные комплексы теории конвективного теплообмена и их физический смысл?

2. Какие режимы движения жидкости вы знаете и чем они характеризуются?

3. Какие значения критического числа Рейнольдса определяют режимы движения при обтекании пластины и течении в трубе?

4. Какой механизм передачи тепла работает при свободной и вынужденной конвекции?

5. Какие условия ставятся при решении задач конвективного теплообмена и как они записываются?

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf

ВУЗ: ТГАСУ


25.110 Определение плотности лучистого теплового потока между двумя параллельным плоскими стенками

Определить плотность лучистого теплового потока между двумя, параллельно расположенными, плоскими стенками, имеющими температуры  t1, ºС  и t2, ºС, а степени черноты поверхностей соответственно равны ε1 и ε2. Как изменится интенсивность теплообмена при наличии между стенками экрана, со степенями черноты с обеих сторон εэк = 0,025. Условия теплообмена считать стационарными. Теплопроводностью и конвективным теплообменом в зазоре между пластинами пренебречь. В качестве экрана взять тонкий металлический лист.

Таблица 5

Вариант t1, °С ε1 t2, °С ε2
00 400 0,87 0,50 3,0

Решить задачу и ответить письменно на следующие вопросы:

1. Какой механизм передачи тепла работает при свободной и вынужденной?

2. Какие виды лучистых потоков вы знаете?

3. Какое тело называется абсолютно черным, а какое абсолютно белым?

4. Как записывается закон Стефана — Больцмана и что он определяет?

5. Как экранирование влияет на величину лучистого теплового потока?

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf

ВУЗ: ТГАСУ


27.110 Определение поверхности нагрева рекуперативного воздушного теплообменника

Определить поверхность нагрева стального рекуперативного воздушного теплообменника (толщина стенок δст = 3 мм) при прямоточной и противоточной схемах движения теплоносителей, если объемный расход воздуха при нормальных условиях Qвозд, средний коэффициент теплоотдачи от воздуха к поверхности нагрева α1, от поверхности нагрева к воде α2, Вт/(м⸱°С), начальные и конечные температуры воздуха и воды соответственно равны t’1, 1, t’2, 2. Определить также расход воды Qвод, через теплообменник. Изобразить график изменения температур теплоносителей для обеих схем при различных соотношениях их условных эквивалентов.

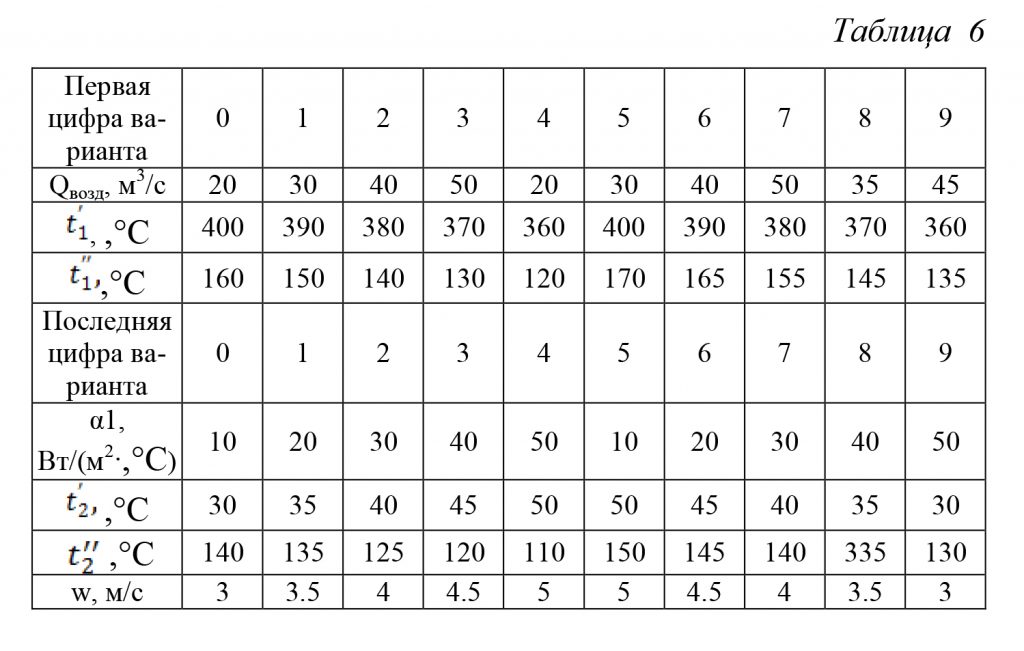

Таблица 6

Вариант Qвозд, м³/c t′1, ºC t″1, ºC α1, Вт/(м²⸱°С) t′2, ºC t″2, ºC α2, кВт/(м²⸱°С)
00 20 400 160 10 30 140 3

Решить задачу и ответить письменно на следующие вопросы:

  1. Какие виды теплообменных аппаратов вы знаете?
  2. Какие основные уравнения используются при расчете теплообменных аппаратов?
  3. Как определяются средне арифметический и средне логарифмический температурный напор?
  4. Какие преимущества имеет противоточная схема теплообменника перед прямоточной? В каких случаях эти схемы эквивалентны?
  5. Где применяют рекуперативные теплообменники?

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf
