Зверева В.А. Гидромеханика и нефтегазовая гидромеханика Часть 1 Гидравлика 2017
1.77 (Вариант ж) Определить скорость скольжения V прямоугольной пластины (a×b×c) по наклонной плоскости под углом β, если между пластиной и плоскостью находится слой масла ”Ж”. Толщина слоя масла δ, температура масла tº, плотность материала пластины ρ (рис. 1).
Таблица 1 — Исходные данные
| Рабочая жидкость (масло) | а, мм | b, мм | с, мм | δ, мм | ρ, кг/м3 | t, ºC | βº |
| касторовое | 250 | 125 | 17 | 1,4 | 40 | 40 | 8 |
Ответ: V=0,20 м/c.
3.88 Определить силу давления жидкости «Ж», действующую на крышку бака, если показание манометра рм, а угол наклона крышки αº. В сечении бак имеет форму цилиндра диаметром d (рис. 3.8.).
Таблица 1 – Исходные данные
| Вариант | Жидкость | рм, МПа | d, мм | αº |
| б | Бензин | 1,6 | 215 | 20 |
Ответ: Р=169,9 кН.
10.87 Определить расход воды Q, при температуре tº и полное давление p в высшей точке нового стального сифонного трубопровода, если его диаметр d, длина l, разность уровней воды в резервуарах H; превышение наивысшей точки сифона над уровнем воды в левом резервуаре h, а расстояние от начала трубопровода до сечения n-n равно 3 м (рис. 3.18).
Таблица 1 – Исходные данные
| Вариант | l, м | d, мм | h, м | Н, м | t, ºС |
| г | 12 | 40 | 1,2 | 14 | 15 |
Ответ: Q=6,2 л/c, рп=28126 Па.

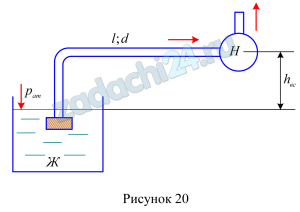

10.60 Всасывающий трубопровод насоса Н имеет длину l и диаметр d, высота всасывания hвс. Определить давление в конце всасывающего трубопровода (на входе в насос), если расход жидкости Ж — Q (рис. 20).
Таблица 1 – Исходные данные
| Вариант | жидкость | d, мм | l, м | hвс, м | Q, л/мин |
| к | вода | 50 | 6,2 | 2,8 | 80 |
Ответ: рвс=0,07 МПа.
