Бекетова Е.Б. Гидромеханика ПетрГУ 2014

2.2 U-образный ртутный манометр, показание которого hрт, присоединен к сосуду (рис.1), заполненному бензином ρбенз=700 кг/м³; уровень масла над ртутью hм.

Определить показание пружинного манометра (обозначение буквой М), установленного на крышке резервуара и абсолютное давление рабс паров на поверхности бензина, а также возможную высоту уровня бензина в пьезометре hр при условии, что известны: высота h от места установки манометра до свободной поверхности бензина; высота a от места установки манометра до плоскости уровня O-O  и высота H от плоскости уровня O′-O′ до места установки пьезометра; принять плотность ртути ρрт=13,6·10³ кг/м³; плотность масла ρмас=820 кг/м³; атмосферное давление ра=98 кПа.U-образный ртутный манометр, показание которого hрт, присоединен к сосуду (рис.1), заполненному бензином ρбенз=700 кг/м³; уровень масла над ртутью hм. Определить показание пружинного манометра (обозначение буквой М), установленного на крышке резервуара и абсолютное давление рабс паров на поверхности бензина, а также возможную высоту уровня бензина в пьезометре hр при условии, что известны: высота h от места установки манометра до свободной поверхности бензина; высота a от места установки манометра до плоскости уровня O-O и высота H от плоскости уровня O′-O′ до места установки пьезометра; принять плотность ртути ρрт=13,6·10³ кг/м³; плотность масла ρмас=820 кг/м³; атмосферное давление ра=98 кПа.

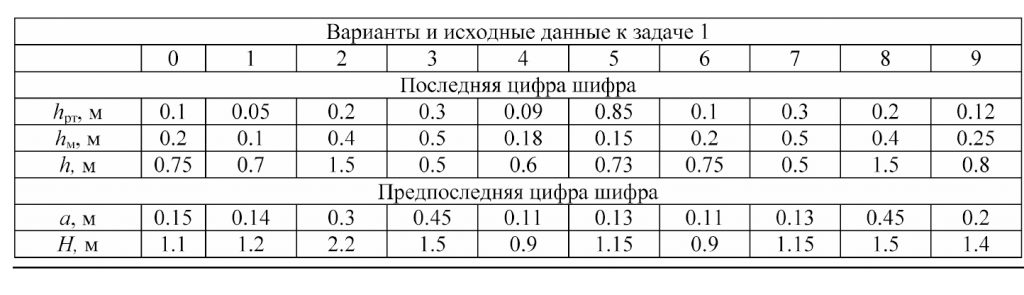

Таблица 1 – Варианты и исходные данные к задаче 1

Вариант hрт, м hм, м h, м а, м Н, м
00 0,1 0,2 0,75 0,15 1,1

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf

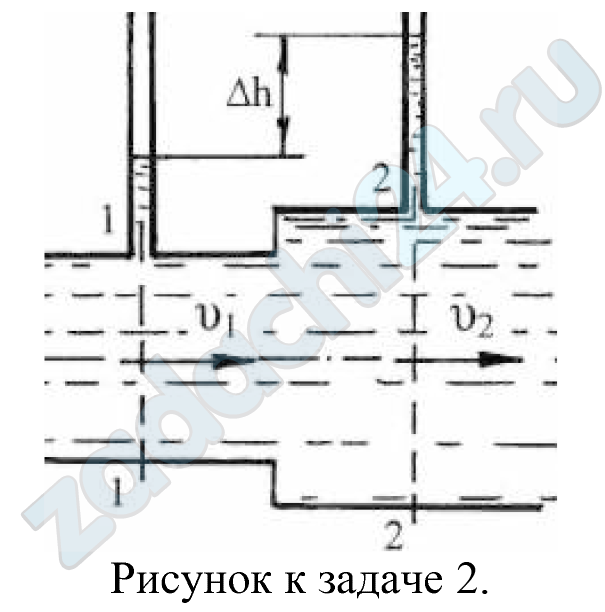

9.5  Увеличение давления происходит при внезапном расширении трубы от d до D (рис.2), которому соответствует разность показаний пьезометров Δh, установленных в сечениях трубы 1-1 и 2-2. Учитывая местные потери hм на внезапное расширение трубы, определить скорости υ1, υ2 и расход жидкости Q.Увеличение давления происходит при внезапном расширении трубы от d до D (рис.2), которому соответствует разность показаний пьезометров Δh, установленных в сечениях трубы 1-1 и 2-2. Учитывая местные потери hм на внезапное расширение трубы, определить скорости υ1, υ2 и расход жидкости Q.

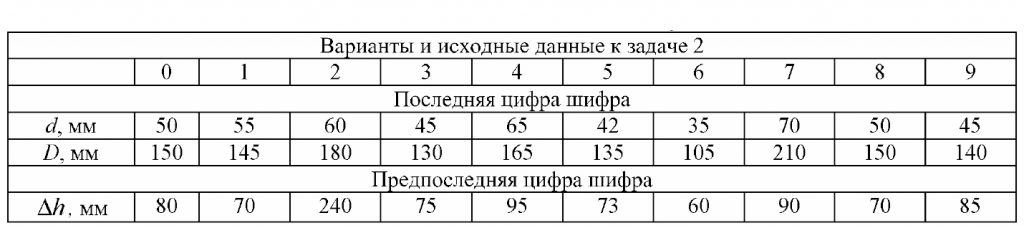

Таблица 2 – Варианты и исходные данные к задаче 2

Вариант d, мм D, мм Δh, мм
00 50 150 80

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf


7.4 Определить диаметр d трубопровода, по которому подается жидкость Ж с расходом Q из условия получения в нем максимально возможной скорости при сохранении ламинарного режима, если известны кинематическая вязкость и массовый расход жидкости.

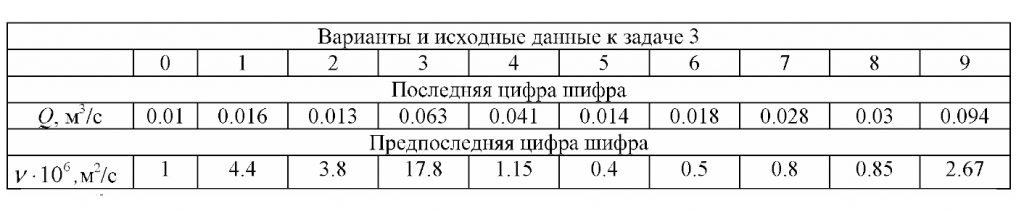

Таблица 1 – Варианты и исходные данные к задаче 3

Вариант Q, м³/c v⸱106, м²/c
00 0,01 1

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf

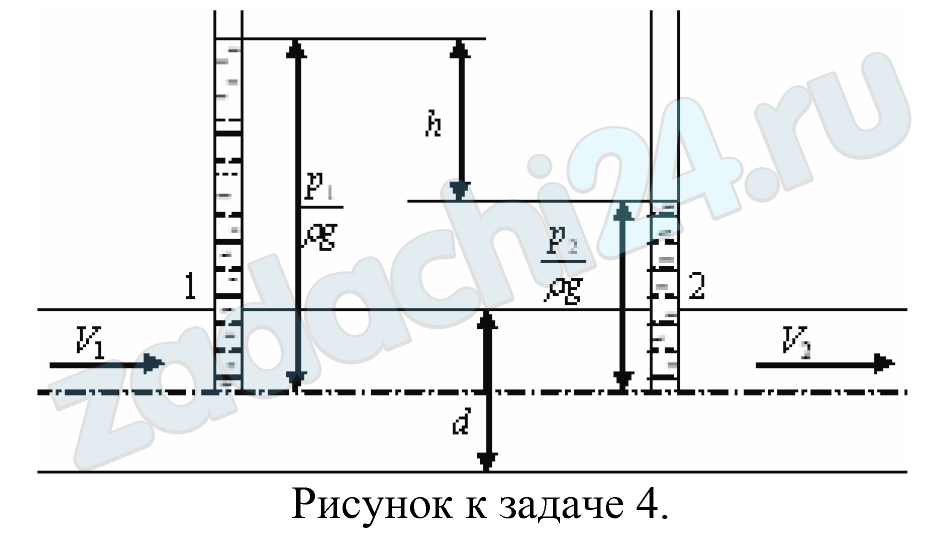

9.6 При ламинарном режиме движения жидкости по горизонтальному трубопроводу диаметром d расход жидкости равен Q (рис.4). Падение пьезометрической высоты на участке трубопровода длиной l составляет h. Определить кинематическую v и динамическую μ вязкости жидкости.При ламинарном режиме движения жидкости по горизонтальному трубопроводу диаметром d расход жидкости равен Q (рис.4). Падение пьезометрической высоты на участке трубопровода длиной l составляет h. Определить кинематическую v и динамическую μ вязкости жидкости.

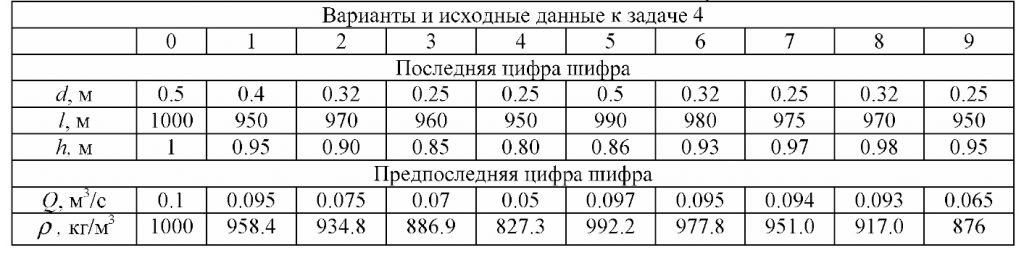

Таблица 1 – Варианты и исходные данные к задаче 4

Вариант d, м l, м h, м Q, м³/с ρ, кг/м³
00 0,5 1000 1 0,1 1000

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf


7.6 Определить направление движения реальной жидкости и вид местного сопротивления в наклонном трубопроводе при следующих исходных данных для сечений 1-1 и 2-2: геометрические высоты сечений z1, z2; манометрические давления p1, p2; диаметры трубопровода d1=200 мм, d2=120 мм; расход жидкости Q, кинематический коэффициент вязкости жидкости v=10·10-6 м²/c, которому соответствует жидкость с плотностью ρ=850 кг/м³.Определить направление движения реальной жидкости и вид местного сопротивления в наклонном трубопроводе при следующих исходных данных для сечений 1-1 и 2-2: геометрические высоты сечений z1, z2; манометрические давления p1, p2; диаметры трубопровода d1=200 мм, d2=120 мм; расход жидкости Q, кинематический коэффициент вязкости жидкости v=10·10-6 м²/c, которому соответствует жидкость с плотностью ρ=850 кг/м³.

Таблица 1 – Варианты и исходные данные к задаче 5

Вариант z1, м z2, м р1, МПа р2, МПа Q, м³/с
00 2 6 0,1 0,05 0,003

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf


16.106 Основные физико-механические свойства жидкости.

Методические указания.pdf


16.104 Закон Ньютона для внутреннего трения в жидкости.

Методические указания.pdf


16.95 Гидростатическое давление. Абсолютное и избыточное давление. Вакуум.

Методические указания.pdf


16.77 Гидростатический напор и энергетический закон для жидкости, находящейся в равновесии. Основное уравнение гидростатики.

Методические указания.pdf


16.31 Сила давления жидкости на плоскую стенку.
