4 Силы давления жидкости на криволинейные стенки
4.241 Закрытый резервуар заполнен дизельным топливом (ρ = 846 кг/м³), температура которого 20°С. В вертикальной и горизонтальной стенках резервуара имеются круглые отверстия (D = 0,8 м, b = 0,5 м), закрытые полусферической и конической крышками. Манометр М показывает давление 8,45 кПа. Глубина топлива над левой крышкой равна Н = 2,5 м, h = 4 м. Определить: а) усилие, которое надо приложить к нижней части левой крышки, чтобы она не открывалась; б) силу давления, отрывающую верхнюю крышку. Силой тяжести крышек пренебречь (рис. 1). Изобразить графически тело давления для каждой крышки.
4.242 Определить силу гидростатического давления воды на 1 м ширины вальцового затвора диаметром d (рис. 2.171) при известных h1 и h2.
Таблица 2.181
| Параметр | Вариант |
| 5 | |
| d, м | 5,0 |
| h1, м | 5,0 |
| h2, м | 2,0 |

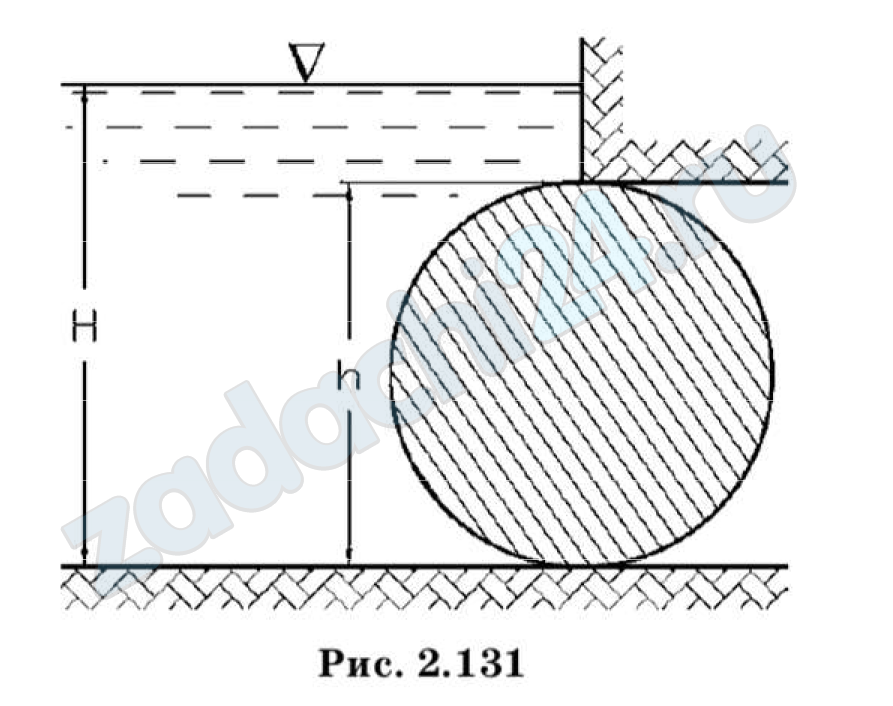

4.243 Определить величину и направление равнодействующей силы давления воды на цилиндрический затвор плотины, перекрывающий прямоугольное донное отверстие высотой h, шириной b (рис. 2.131). Величина напора Н.
Таблица 2.151
| Параметр | Вариант |
| 5 | |
| h, м | 1,8 |
| b, м | 4 |
| Н, м | 4 |
4.244 Закрытый резервуар имеет прямоугольное окно длиной L = 1,20 м и шириной D, которое закрывается цилиндрическим затвором. На свободной поверхности воды избыточное давление pизб. Глубина погружения оси затвора H1.
Определить усилие на цапфы и момент воздействия воды на затвор.
| D, м | Н1, м | ризб (рм), МПа |
| 0,60 | 0,80 | 0,050 |
Все задачи из: Савинов В.Н. Гидравлика НГТУ 2009

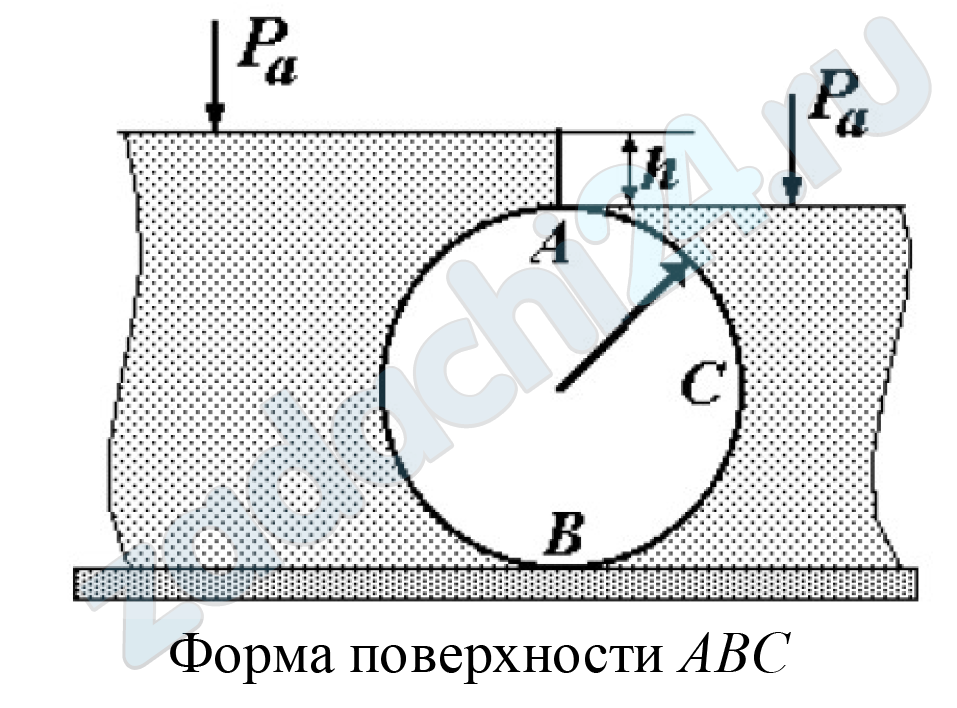

4.245 По данным табл. 8 определить равнодействующую сил избыточного давления на 1 пог. м. (нормально к плоскости чертежа) поверхности ABC. Найти угол наклона линии действия сил избыточного давления воды на поверхность ABC. В расчетах принять h = 1 м, r = 0,5 м.

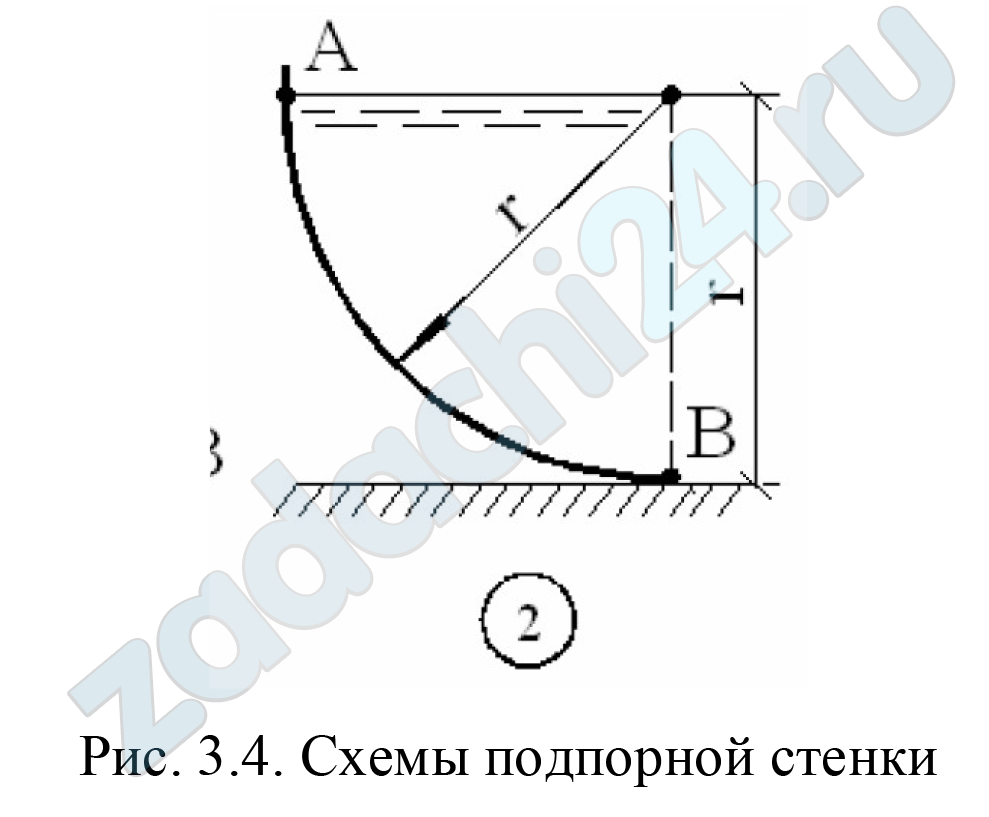

4.246 Построить эпюру избыточного гидростатического давления воды на подпорную стенку шириной b. Определить горизонтальную и вертикальную составляющие силы давления воды на криволинейный участок АВ стенки, а также равнодействующую сил давления и её линию действия. Плотность воды принять равной ρ =1000 кг/м³.
Таблица 3.7
Варианты исходных данных
| Вариант | r, м | Н, м | b, м |
| 0 | 3,0 | 4,0 | 2,0 |

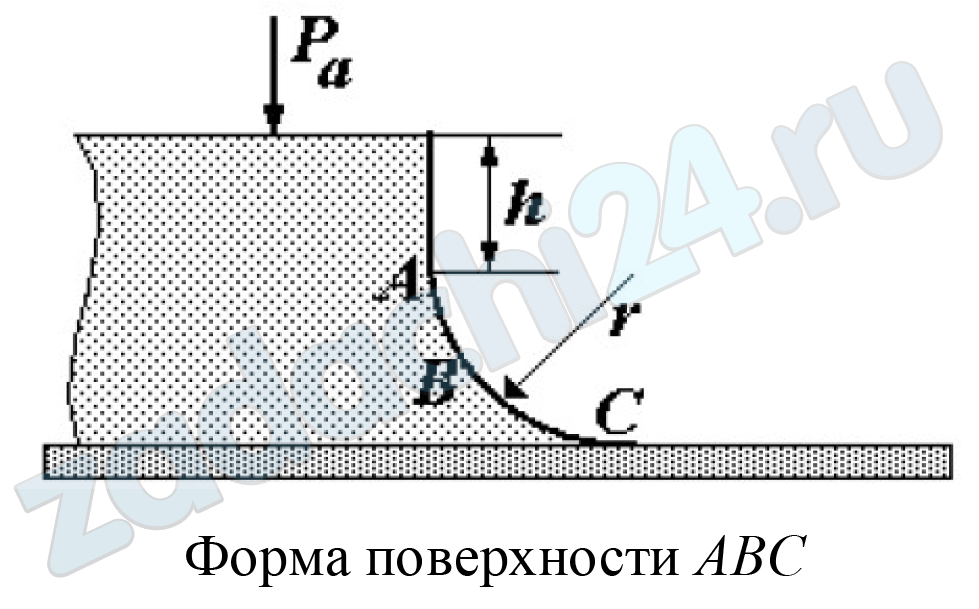

4.247 По данным табл. 8 определить равнодействующую сил избыточного давления на 1 пог. м. (нормально к плоскости чертежа) поверхности ABC. Найти угол наклона линии действия сил избыточного давления воды на поверхность ABC. В расчетах принять h = 1,5 м, r = 0,5 м.

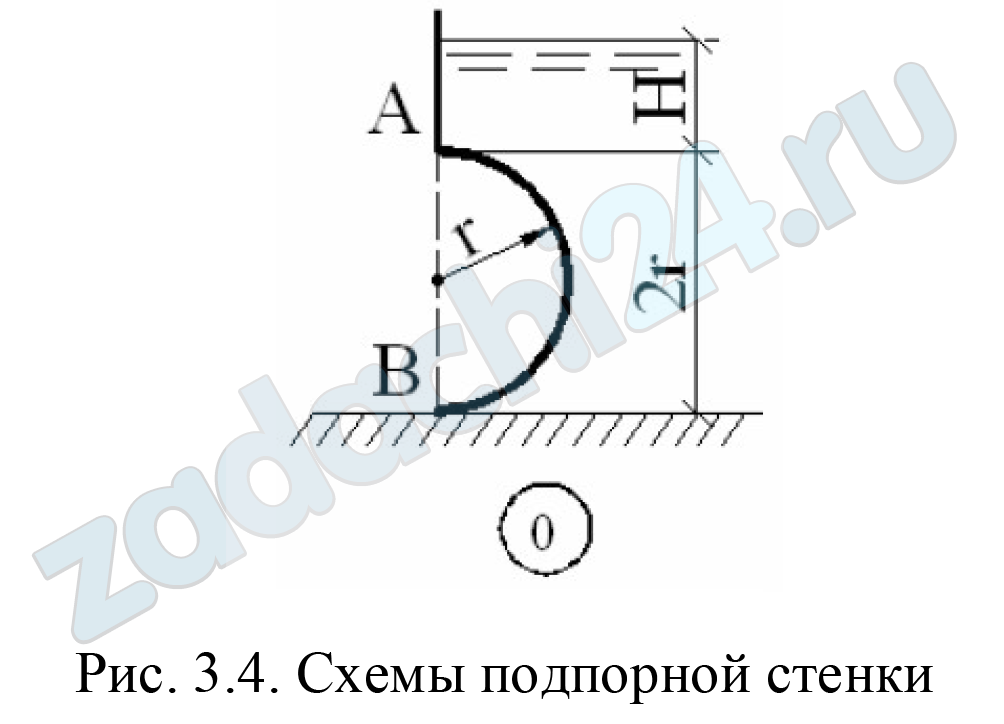

4.248 Построить эпюру избыточного гидростатического давления воды на подпорную стенку шириной b. Определить горизонтальную и вертикальную составляющие силы давления воды на криволинейный участок АВ стенки, а также равнодействующую сил давления и её линию действия. Плотность воды принять равной ρ =1000 кг/м³.
Таблица 3.7
Варианты исходных данных
| Вариант | r, м | Н, м | b, м |
| 1 | 2,0 | 3,0 | 4,0 |
4.249 Емкость, в виде полусферы радиусом R = 2 м, заполнена жидкостью плотностью ρ = 900 кг/м³. Манометр, установленный на глубине h = 0,5 м от верхней образующей емкости, показывает давление р = 0,5 МПа. Определите силы, действующие на верхнюю (плоскую) и нижнюю (полусферическую) поверхности ёмкости.
Скачать файл (банки РФ) 300 RUB4.250 Цилиндрический резервуар диаметром D (м), заполненный бензином плотностью ρбенз = 750 кг/м³, закрыт полусферической крышкой, закрепленной шестью болтами (рис. 1.7). Резервуар находится под давлением. Показание манометра на глубине h (м) от оси крышки равно рман (ат).
Определить величину и направление растягивающей силы, воспринимаемой болтами (Rраст), соответствующе вертикальной силе давления на полусферическую крышку. Рассчитать горизонтальные силы (Rгор), разрывающие полусферическую крышку по сечению I-I, показать расстояние (hгор) линий действия этих сил от оси полусферы.
Таблица 1.3
| Вариант | D, м | h, м | рман, ат |
| 1 | 1,2 | 1,9 | 0,24 |
