3 Статически неопределимые стержневые системы

3.11 Подобрать площади поперечного сечения стержней, поддерживающих жесткую балку или стержней, сходящихся в узел (табл. 1.2) при допускаемых напряжениях для меди [σ] = 100 МПа, для стали [σ] = 160 МПа. Модули упругости принять для меди Е = 105 МПа, для стали Е = 2·105 МПа. В таблице величин «М» обозначает медь, «С» — сталь (табл. 1.1).Подобрать площади поперечного сечения стержней, поддерживающих жесткую балку или стержней, сходящихся в узел (табл. 1.2) при допускаемых напряжениях для меди [σ] = 100 МПа, для стали [σ] = 160 МПа. Модули упругости принять для меди Е = 105 МПа, для стали Е = 2·105 МПа. В таблице величин «М» обозначает медь, «С» - сталь (табл. 1.1).

Таблица 1.1

№ строки размеры, м Р, кН αº F1

F2

 Материал
a b c 1 2 3
5 1,8 1,4 1,0 90 45 0,5 М С М
Скачать файл (WebMoney) 300 RUB
Скачать файл (банки РФ) 300 RUB

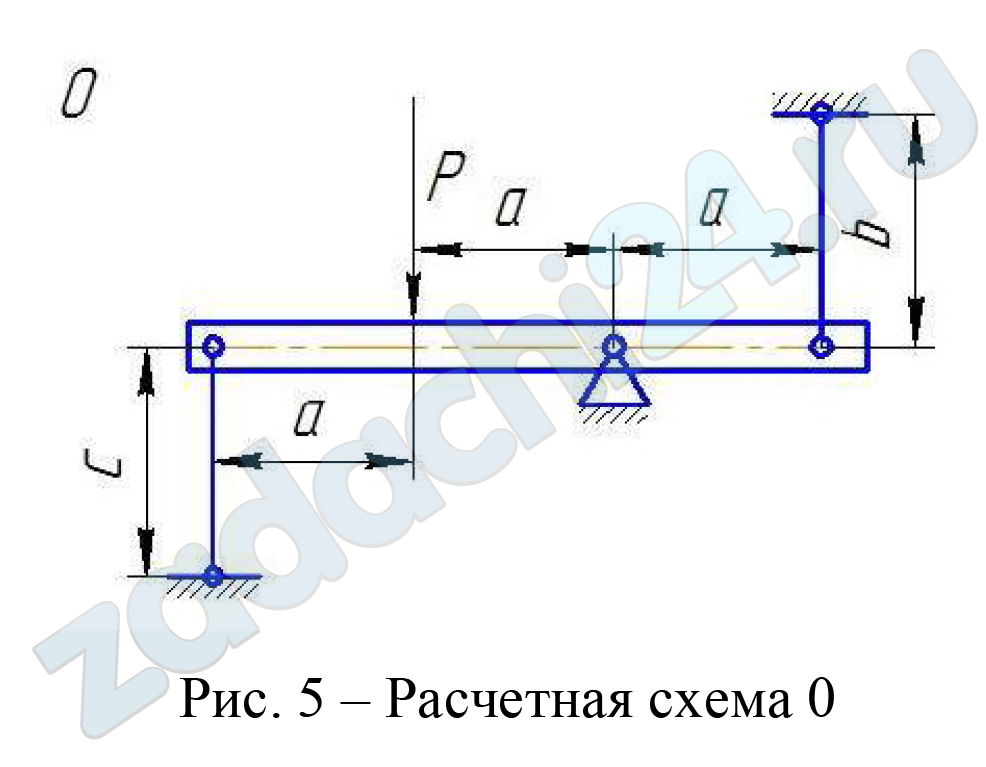

3.12 Абсолютно жесткий брус К шарнирно поддерживается стальными стержнями. Брус нагружен силами Р.

Требуется выполнить проектный расчет (найти площади поперечных сечений стержней), принимая для стальных стержней σпред = σТ.

Сила Р = 10 кН, а = 1 м. Запас прочности конструкции принять n = 2,5.

Абсолютно жесткий брус К шарнирно поддерживается стальными стержнями. Брус нагружен силами Р. Требуется выполнить проектный расчет (найти площади поперечных сечений стержней), принимая для стальных стержней σпред = σТ. Сила Р = 10 кН, а = 1 м. Запас прочности конструкции принять n = 2,5.

Таблица 2 — Расчетные данные для второй задачи

Вариант 30
№ строки Р Материал стержня,

сталь марки

 b c Предел текучести σТ, МПа
3 Р 50 2а а 380



Скачать файл (банки РФ) 250 RUB
