3 Силы давления жидкости на плоские стенки
3.381 Определить силу давления воды на прямоугольный затвор, установленный в стенке, наклоненной под углом α = 45° к горизонту, если известно, что эксцентриситет давления е = 15 см, стороны прямоугольника а = 2,1 м, b = 1,0 м, плотность воды ρ = 1000 кг/м³.
3.382 Определить по данным табл. 7 равнодействующую силу избыточного давления воды на плоский затвор (рис. 6.11), перекрывающий отверстие трубы. Определить координату точки приложения равнодействующей силы давления воды zd.
Таблица 7
| № зад. | Н1, м | Н2, м | α, град | Форма плоского затвора | Размеры затвора, м |
| 29 | 5 | 1 | 30 | Равносторонний
треугольник со стороной а |
а = 2 |
ВУЗ: ТГАСУ
Все задачи из: Толстых А.В. Механика жидкости и газа Гидростатика ТГАСУ
3.383 Определить по данным табл. 7 равнодействующую силу избыточного давления воды на плоский затвор (рис. 6.11), перекрывающий отверстие трубы. Определить координату точки приложения равнодействующей силы давления воды zd.
Таблица 7
| № зад. | Н1, м | Н2, м | α, град | Форма плоского затвора | Размеры затвора, м |
| 30 | 4 | 1 | 45 | Равносторонний
треугольник со стороной а |
а = 2 |
ВУЗ: ТГАСУ
Все задачи из: Толстых А.В. Механика жидкости и газа Гидростатика ТГАСУ
3.384 Определить по данным табл. 7 равнодействующую силу избыточного давления воды на плоский затвор (рис. 6.11), перекрывающий отверстие трубы. Определить координату точки приложения равнодействующей силы давления воды zd.
Таблица 7
| № зад. | Н1, м | Н2, м | α, град | Форма плоского затвора | Размеры затвора, м |
| 23 | 5 | 3 | 45 | Прямоугольник
высотой а, шириной b |
а = 2, b = 1 |
ВУЗ: ТГАСУ
Все задачи из: Толстых А.В. Механика жидкости и газа Гидростатика ТГАСУ
3.385 Определить силу давления Р на крышку АВ, найти центр давления, построить эпюру давления (определить давление в точке А и В), если: Н = 4 м, D = 2 м, α = 60º, ρв = 1000 кг/м³.
Все задачи из: Гидравлика и противопожарное водоснабжение
3.386 Найти силу давления воды на круглый щит (рис. 17.1), перекрывающий отверстие в вертикальной стенке и точку приложения равнодействующей hд. Диаметр щита D = 1 м, уровень воды над щитом Н = 3 м. Построить эпюру давления.
3.387 Канал перегораживается плоским прямоугольным щитом (рис. 5.2). Глубина воды в канале h, угол наклона щита α. Шарнир находится на высоте a относительно дна канала. Плотность воды ρ = 1000 кг/м³.
Требуется определить:
- Силу тяги T, действующую по перпендикуляру к плоскости щита на 1 м его ширины.
- Построить эпюру гидростатического давления.
- Найти точку приложения силы гидростатического давления (от дна).
При решении задачи вес щита и трение в шарнире не учитывать.
Чертеж выполнить в масштабе.

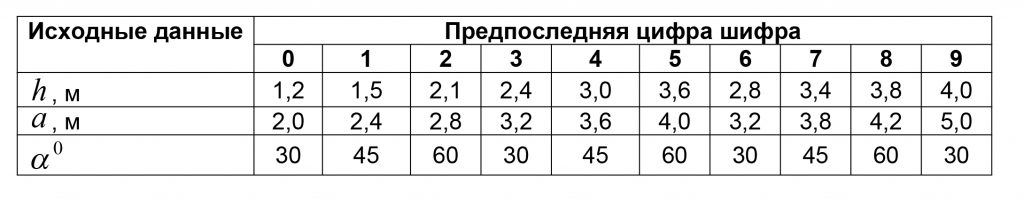

| Предпоследняя цифра шифра | h, м | а, м | α,º |
| 0 | 1,2 | 2,0 | 30 |
ВУЗ: ДВГУПС
Все задачи из: Устинова Е.В. Основы гидравлика ДВГУПС 2022
3.388 Определить силу избыточного давления воды на боковую (варианты 1, 5, 7, 8) и переднюю (варианты 2, 3, 4, 6) стенку сосуда.
Таблица 1 – Исходные данные
| № варианта | № рисунка | l, м | L, м | b, м | h, м | Н, м | α, º |
| 1 | 3.1 | 2 | 4 | 3 | 1,5 | 2 | 60 |
Все задачи из: Орлова Е.Г. Гидромеханика ГУМРФ им. адм. С. О. Макарова 2017
3.389 Определить силу избыточного давления воды на боковую (варианты 1, 5, 7, 8) и переднюю (варианты 2, 3, 4, 6) стенку сосуда.
Таблица 1 – Исходные данные
| № варианта | № рисунка | l, м | L, м | b, м | h, м | Н, м | α, º |
| 2 | 3.1 | 3 | 5 | 2 | 1,5 | 2 | 60 |
Все задачи из: Орлова Е.Г. Гидромеханика ГУМРФ им. адм. С. О. Макарова 2017
3.390 Определить силу избыточного давления воды на боковую (варианты 1, 5, 7, 8) и переднюю (варианты 2, 3, 4, 6) стенку сосуда.
Таблица 1 – Исходные данные
| № варианта | № рисунка | l, м | L, м | b, м | h, м | Н, м | α, º |
| 5 | 3.5 | 1 | 3 | 2,5 | 0,8 | 1,75 | 60 |
Все задачи из: Орлова Е.Г. Гидромеханика ГУМРФ им. адм. С. О. Макарова 2017
