21 Холодильная техника
21.81 Пар фреона-12 при температуре t1 поступает в компрессор, где изотропно сжимается до давления, при котором его температура становится равной t2, а степень сухости пара x2=1. Из компрессора фреон поступает в конденсатор, где при постоянном давлении обращается в жидкость, после чего адиабатно расширяется в дросселе до температуры t2=t1.
Определить холодильный коэффициент установки, массовый расход фреона, а также теоретическую мощность привода компрессора, если холодопроизводительность установки Q. Изобразите схему установки и ее цикл в T-s и i-s — диаграммах. Данные для решения задачи выбрать из табл.5.
Указание. Задачу решить с помощью таблицы параметров насыщенного пара фреона-12 (см. приложение 3).
Таблица 5 — Исходные данные
| Вариант | t1, ºC | t2, ºC | Q, кВт |
| 21 | -10 | 10 | 130 |
21.82 Для хранения овощей предприятие имеет холодильную камеру строительным объемом 24 м³. В камере поддерживают температуру +6 ºС и относительную влажность воздуха 95%. Кратность вентиляции камеры 4 объема в сутки. Температура наружного воздуха +30 ºС, относительная влажность 60%. Определите тепловыделения от вентиляционного воздуха.
21.83 Температура воздуха, поступающего в компрессор воздушной холодильной машины (ВХМ), t1; давление p1. Давление воздуха, поступающего в детандер, p2; температура t3. Массовый расход воздуха М=0,1 кг/c.
Определить: параметры узловых точек цикла, теплоту и работу каждого процесса, а также цикла в целом, холодильный коэффициент и холодопроизводительность ВХМ. Сравнить цикл ВХМ с обратным обратимым циклом Карно, осуществляемым в том же интервале температур источников t1 и t3, определив его холодильный коэффициент.
Изобразить схему установки и цикл ВХМ в диаграммах р-υ, T-s. Вместе с циклом ВХМ изобразить цикл Карно.
Для расчета показателя адиабаты k использовать уравнение Майера. Средняя массовая изохорная теплоемкость воздуха сυ=0,723 кДж/(кг·К), удельная газовая постоянная R=287 кДж/(кг·К).
Таблица 2 – Исходные данные
| Вариант | t1, ºС | р1, бар | р2, бар | t3, ºС |
| 2 | -30 | 1,0 | 2,8 | 10 |
21.84 Выполнить расчет циклов работы паровой компрессионной холодильной машины в рабочем и номинальном режиме. Сделать перерасчет холодопроизводительности из рабочих условий в номинальные.
Исходные данные:
Вид хладагента R-12,
Холодопроизводительность ПКХМ — Q=1 кВт,
Температура кипения хладагента — t0=-30 ºC,
Температура конденсации хладагента — tк=+30 ºC,
Температура всасывания ( перегрева ) хладагента — tвс=-10 ºC,
Температура переохлаждения хладагента — tпер=+20 ºC,
Коэффициент подачи (коэффициент объемных потерь) -λр/λн=0,68/0,75 ,
Коэффициент полезного действия индикаторный — ηi=0,78,
Коэффициент полезного действия механический — ηм=0,84.
21.85 Пар хладона R-12 при температуре t1 поступает в компрессор, где изоэнтропно сжимается до давления, при котором его температура становится равной t2, а сухость пара x2=1. Из компрессора хладон поступает в конденсатор, где при постоянном давлении превращается в жидкость, после чего адиабатно расширяется в дросселе до температуры t4=t1.
Определить холодильный коэффициент установки, массовый расход хладона, а также теоретическую мощность привода компрессора, если холодопроизводительность установки Q0. Изобразить схему установки и её цикл в T,s — диаграмме.

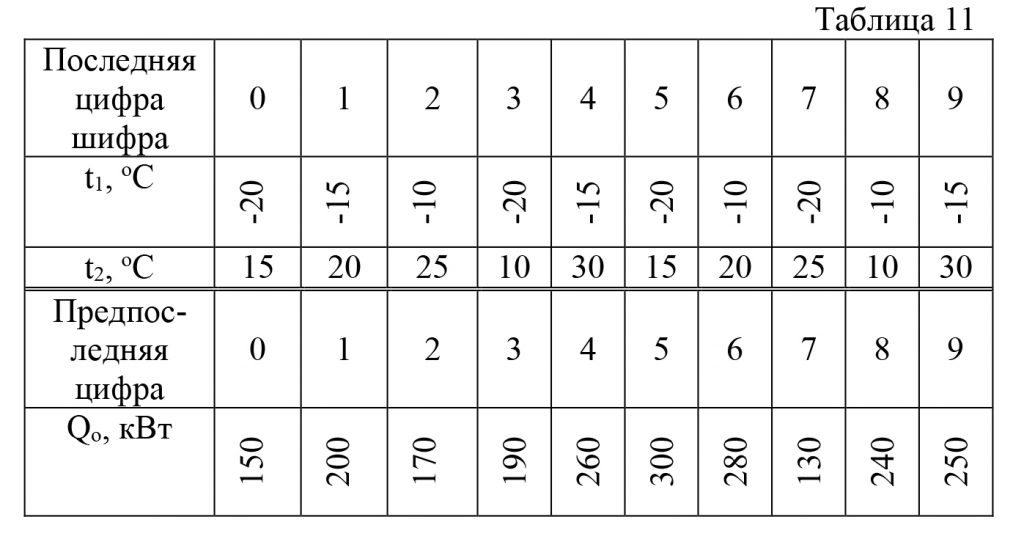

Таблица к задаче А – 3
| Вариант | t1, ºС | t2, ºС | Q0, кВт |
| 00 | -20 | 15 | 150 |
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.
ВУЗ: КемТИПП
Все задачи из: Архипова Л.М. Теплотехника КемТИПП Кемерово 2014
21.86 Аммиачная холодильная установка при температуре кипения хладагента t1 и температуре его конденсации t2 имеет холодопроизводительность Q0.
Определить холодильный коэффициент установки, массовый расход хладагента, а также теоретическую мощность привода компрессора, если известно, что пар аммиака после компрессора становится сухим насыщенным. Изобразить схему установки и её цикл в T,s — диаграмме.

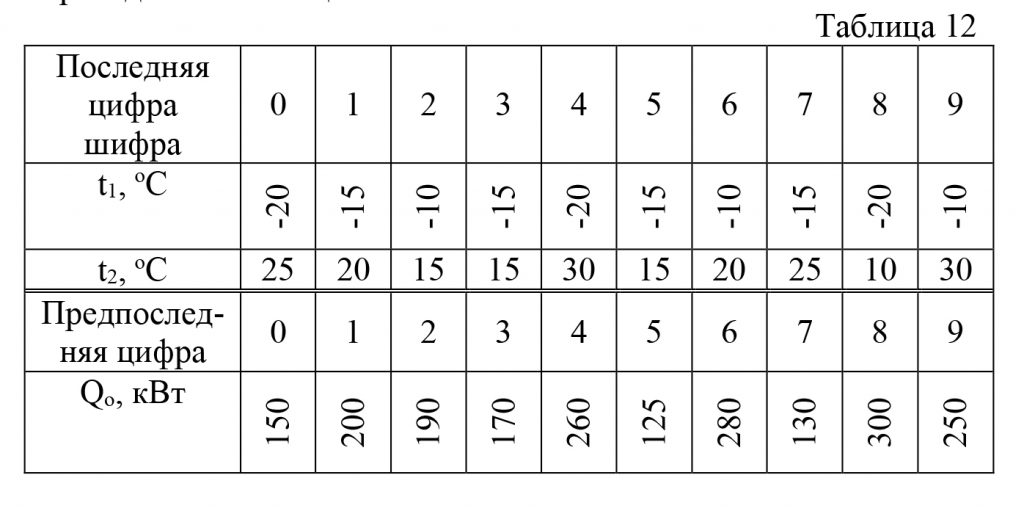

Таблица 12
| Вариант | t1, ºС | t2, ºС | Q0, кВт |
| 00 | -20 | 25 | 150 |
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.
ВУЗ: КемТИПП
Все задачи из: Архипова Л.М. Теплотехника КемТИПП Кемерово 2014
21.87 Режим работы аммиачной холодильной установки таков: tк=35 ºС, t01=-10 ºC, t02=-28 ºC. Тепловая нагрузка на компрессоры составляет по температурам кипения соответственно Qт1=320 кВт и Qт2=420 кВт. Подобрать компрессорные агрегаты.
21.88 Цикл воздушно – компрессорного холодильника
1.4.1. Вычертить принципиальную схему воздушно – компрессорной холодильной установки, обозначить позициями и записать наименование ее основных элементов.
1.4.2. Вычертить без масштаба цикл воздушно – компрессорной холодильной установки в υ-р и s-T — координатах, обозначить узловые точки цикла в следующей последовательности:
1-2 – изоэнтропное сжатие в компрессоре;
2-3 – изобарное охлаждение в теплообменнике;
3-4 – изоэнтропное расширение в детандере;
4-1 – изобарное нагревание в холодильной камере.
1.4.3. Рассчитать идеальный цикл воздушно – компрессорной холодильной установки, определив неизвестные температуры в узловых точках цикла, тепловую мощность, передаваемую воде в теплообменнике, расход воздуха, теоретическую потребляемую мощность и холодильный коэффициент.
1.4.4. Исходные параметры воздуха и хладопроизволительность установки принять по табл. 1.4.
Таблица 1.4 – Исходные данные для расчета цикла воздушно – компрессорного холодильника [table “3295” not found /]
