2 Давление в покоящейся жидкости

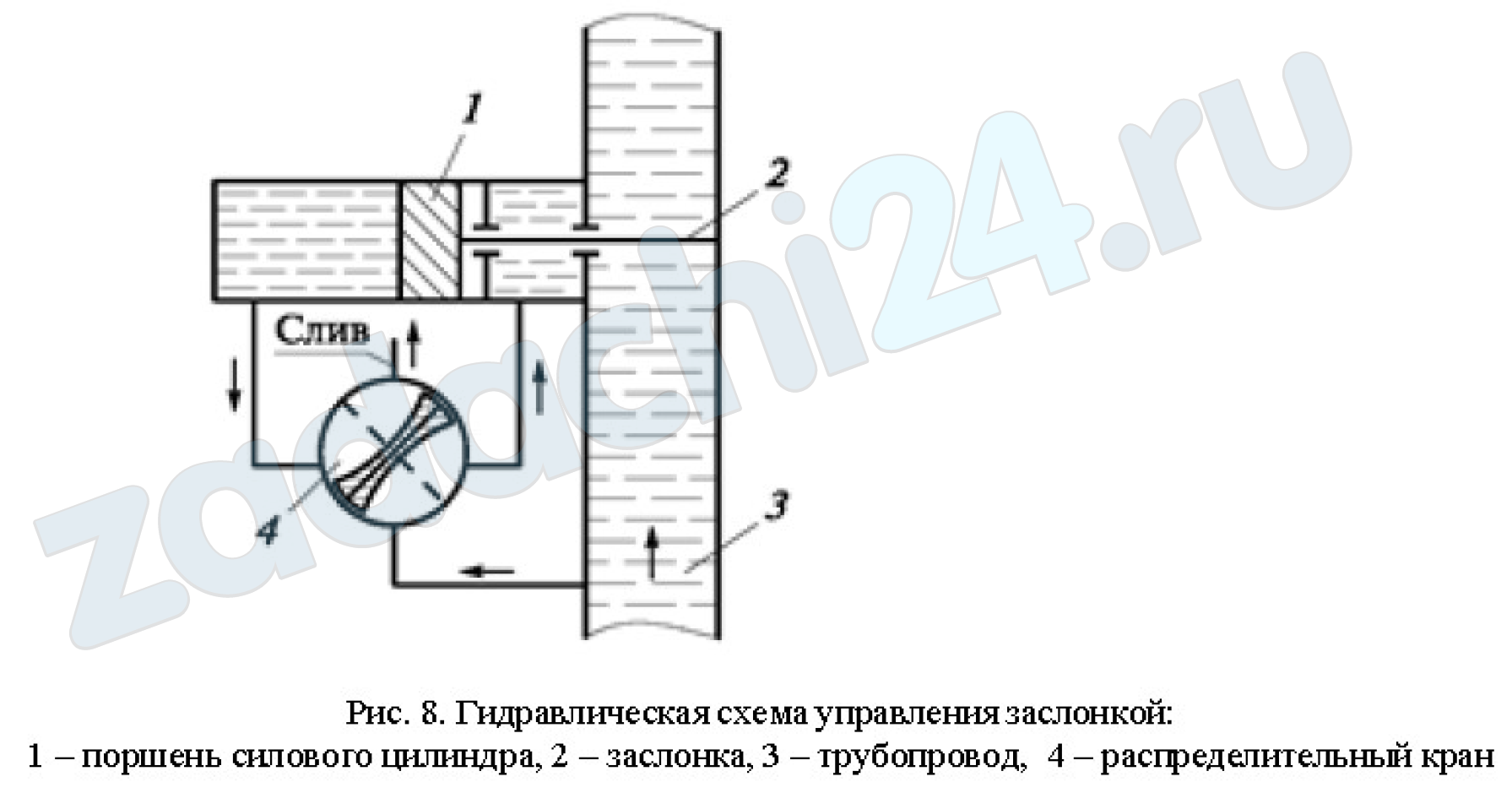

2.521 На рисунке 8 представлена простейшая схема гидроуправления заслонкой 2. Давление жидкости в трубопроводе 3 действует через распределительный кран 4 на поршень силового цилиндра 1, жестко связанного с заслонкой 2. Положение крана, показанное сплошной линией, соответствует открытию заслонки. Определить диаметр d силового цилиндра для подъема заслонки, установленной на трубопроводе диаметром D = 200 мм. Разница давлений по обе стороны заслонки Δp = 600 кПа. Масса подвижных частей m =100 кг. Коэффициент трения заслонки в направляющих f = 0,1.
