2 Давление в покоящейся жидкости
2.481 Закрытый резервуар (рис. 1.4) заполнен бензином. Определить показания манометра рм, ели показание открытого пьезометра h = 2,4 м при нормальном атмосферном давлении, а глубина погружения точки А – hА = 1,1 м.

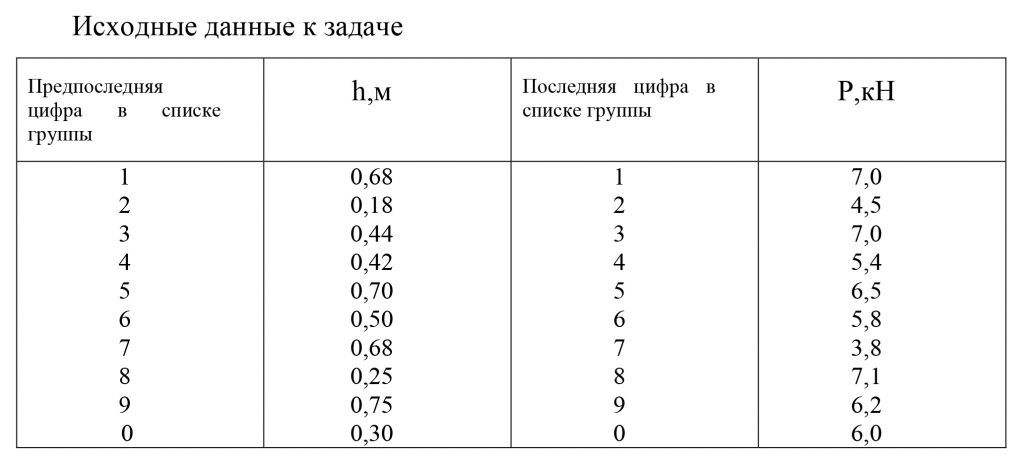

2.482 Определить абсолютное и избыточное гидростатическое давление в точке А на глубине h от поршня, если на поршень диаметром 200 мм воздействует сила Р, атмосферное давление ра = 0,1 МПа.
Выбрать вариант задачи
Все задачи из: Гидравлика для пожарников

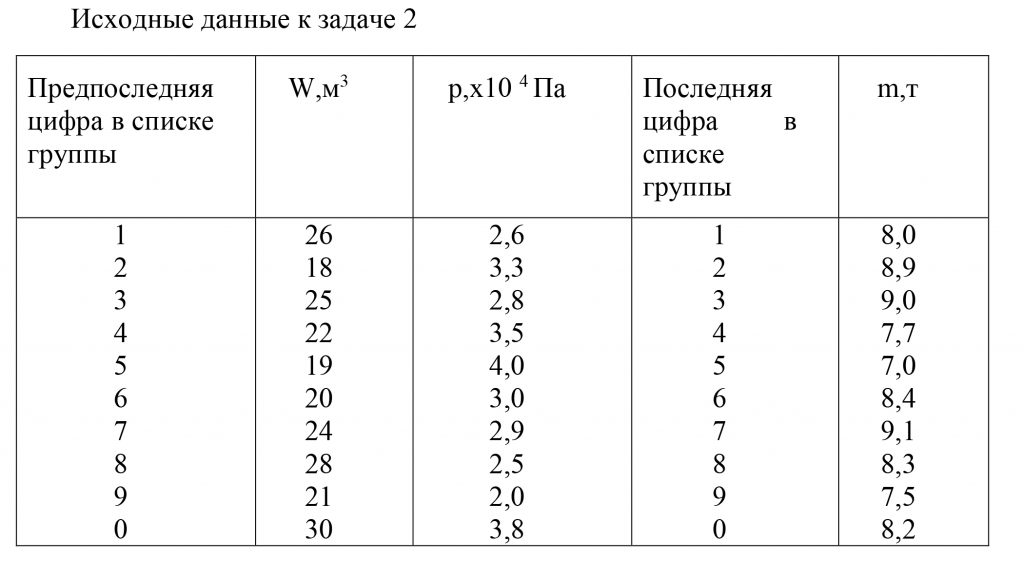

2.483 Определить максимальную глубину в водонапорном баке объемом W, установленном на перекрытии. Дополнительная нагрузка на перекрытие от установки бака с водой не должна превышать p. Масса бака с арматурой m.
Выбрать вариант задачи
Все задачи из: Гидравлика для пожарников
2.484 В закрытом резервуаре , заполненном бензином, давление на поверхности жидкости . Показания вакуумметра, установленного на крышке резервуара рвак = 0,11 ат. На глубине h = 0,7 м подключен мановакуумметр. Определить какое давления определяет мановакуумметр и значение этого давления (в бар), а также высоту подъема воды (hв) в стеклянной трубке, опущенной в открытый резервуар, заполненный водой. Принять плотность бензина ρбенз = 720 кг/м³, воды ρв = 10³ кг/м³.
2.485 Какую силу F2 следует приложить к поршню большего диаметра d2 = 0,4 м с тем, чтобы система находилась в равновесии, если к поршню меньшего диаметра d1 = 0,1 м приложена сила F1 = m·g (m = 10 кг). Жидкость – вода, плотностью ρ = 1000 кг/м³. Высота h = 1,5 м (рис. 14).
2.486 Определить давление в гидросистеме (рис. 19) и вес груза G, лежащего на поршне 2, если для его подъема к поршню 1 приложена сила F = 1,8 кН. Диметры поршней D = 255 мм; d = 68 мм. Разностью высот пренебречь.
2.487 Два плунжера диаметром D и d вставлены в бак с водой и находятся в равновесии в положениях, определяемых размерами H и h. Показание манометра, установленного на высоте zм, равно рм. Трением плунжеров в уплотнениях пренебречь.
Определить массы плунжеров. Как изменятся показание манометра и положения плунжеров, если левый из них нагрузить силой F?
Таблица 3.8.1
Числовые значения величин для контрольных заданий
| D, м | d, м | Н, м | h, м | F, кН | zм, м | рм, м |
| 0,700 | 0,500 | 2,50 | 1,00 | 1,00 | 0,500 | 0,300 |
Все задачи из: Савинов В.Н. Гидравлика НГТУ 2009
2.488 Поршень горизонтального цилиндра диаметром d, нагруженный силой F удерживает масло (относительная плотность δм = 0,895) в двух вертикальных цилиндрах диаметром D, расположенных на высоте H. Усилия на поршнях вертикальных цилиндров равны F и F1 = 2F. Весом поршней и их трением о стенки цилиндров пренебречь.
Определить уровни масла h1 и h2, а также показание pм механического манометра, установленного на высоте zм.
Таблица 3.8.1
Числовые значения величин для контрольных заданий
| D, м | d, м | Н, м | F, кН | zм, м |
| 1,00 | 0,400 | 4,00 | 15,0 | 1,00 |
Все задачи из: Савинов В.Н. Гидравлика НГТУ 2009
2.489 Определить полное гидростатическое давление на дно сосуда, заполненного водой с температурой t, ºС. Определить показания манометра в кгс/см², соответствующие полученному абсолютному давлению. Сосуд сверху открыт, давление на свободной поверхности атмосферное В, мм. рт. ст. Высота жидкости в сосуде h, м.
Таблица 2 – Исходные данные для задачи 1.1
| Последняя
цифра зачетки Y |
t, ºС | h, м | Предпоследняя
цифра зачетки Х |
В, мм рт.ст |
| 8 | 12 | 3,3 | 3 | 753 |
ВУЗ: БГИТУ
Все задачи из: Курбатская Н.А. Основы гидравлики БГИТУ 2023
2.490 К баллону подключен вакуумметр. Определить высоту, на которую поднимется вода в вакуумметре, если полное гидростатическое давление в баллоне составляет р, кгс/см². Атмосферное давление В. Температура жидкости 43ºС.
Таблица 3 – Исходные данные для задачи 1.2
| Последняя
цифра зачетки Y |
р, кгс/см² | Предпоследняя
цифра зачетки Х |
В, мм рт. ст. |
| 3 | 0,62 | 4 | 748 |
ВУЗ: БГИТУ
Все задачи из: Курбатская Н.А. Основы гидравлики БГИТУ 2023
