17 Гидродинамические подобие

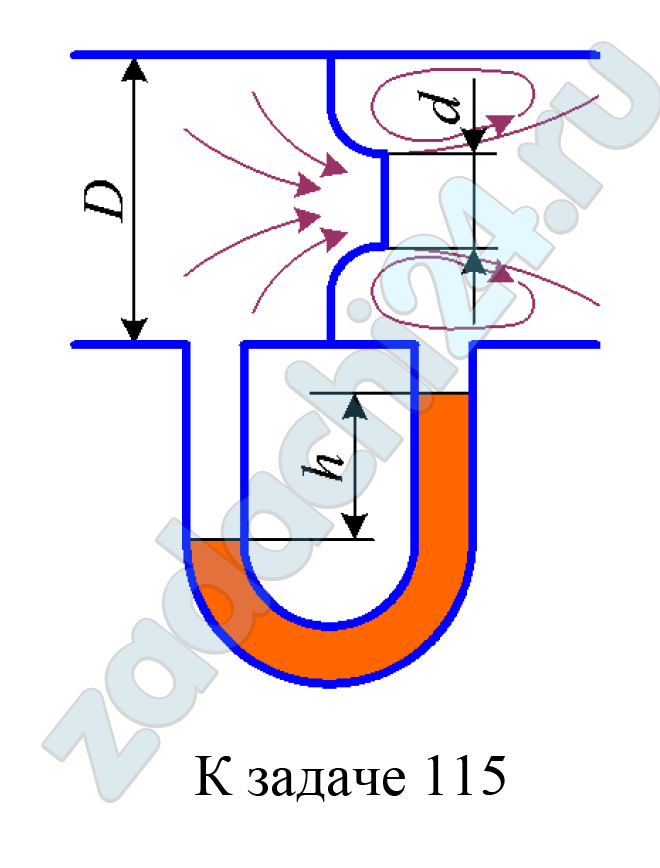

17.1 Расходомер в виде сопла с входным диаметром Dн и d/D = 0,45 используется для измерения расхода нефти. Определить: 1) расход воздуха (ρм = 1,17 кг/м³, νм = 0,16 Ст) в модели, выполненной в масштабе KL, если расход нефти (ρн = 810 кг/м³) в натуре составил Qн;
2) разность показаний ртутного дифманометра в натуре hн, если в модели разность давлений составила pм.
Таблица 3.8.1
Числовые значения величин для контрольных заданий
| KL | Dн, м | Qн, л/c | рм, кПа | νн, Ст |
| 3 | 0,08 | 60 | 0,728 | 0,30 |
Все задачи из: Савинов В.Н. Гидравлика НГТУ 2009
17.2 Модель подводного судна, имеющего длину Lн = 30 м, изготовлена в масштабе KL. Скорость натурного судна υн. Определить скорость буксировки модели при испытаниях в бассейне и скорость продувки модели в аэродинамической трубе. Кинематический коэффициент вязкости воды при модельных испытаниях νм = 0,0114 Ст, воздуха νвоз = 0,146 Ст.
Таблица 3.8.1
Числовые значения величин для контрольных заданий
| KL | υн, м/c | νн, Ст |
| 12 | 6,0 | 0,0157 |
Все задачи из: Савинов В.Н. Гидравлика НГТУ 2009
17.3 Протекание нефти (вязкость νh = 0,25 Ст) по стальному трубопроводу диаметром 500 мм исследуется на его воздушной модели. Определить скорость движения воздуха на модели (К1 =10), если ее диаметр равен 50 мм, а скорость течения нефти в натуре составляет 1 м/с.
Скачать файл (оплата в RUB)Все задачи из: Сайриддинов С.Ш. Механика жидкости и газа ТГУ Тольятти 2023
17.4 При испытании на воде модели задвижки в трубе квадратного сечения (а1*а1 = 100*100 мм) перепад давления при открытии h1 = 30 мм и расходе Q1 = 8 л/с составил Dр1 = 6,4 КПа, а сила действия потока на задвижку R1 = 48 Н. Определить Dp2 и R2 на натуре при Q2 = 1700 л/с, если h2 = 0,3а2 и а2 = 1 м.
Все задачи из: Сайриддинов С.Ш. Механика жидкости и газа ТГУ Тольятти 2023
