14 Гидравлические машины

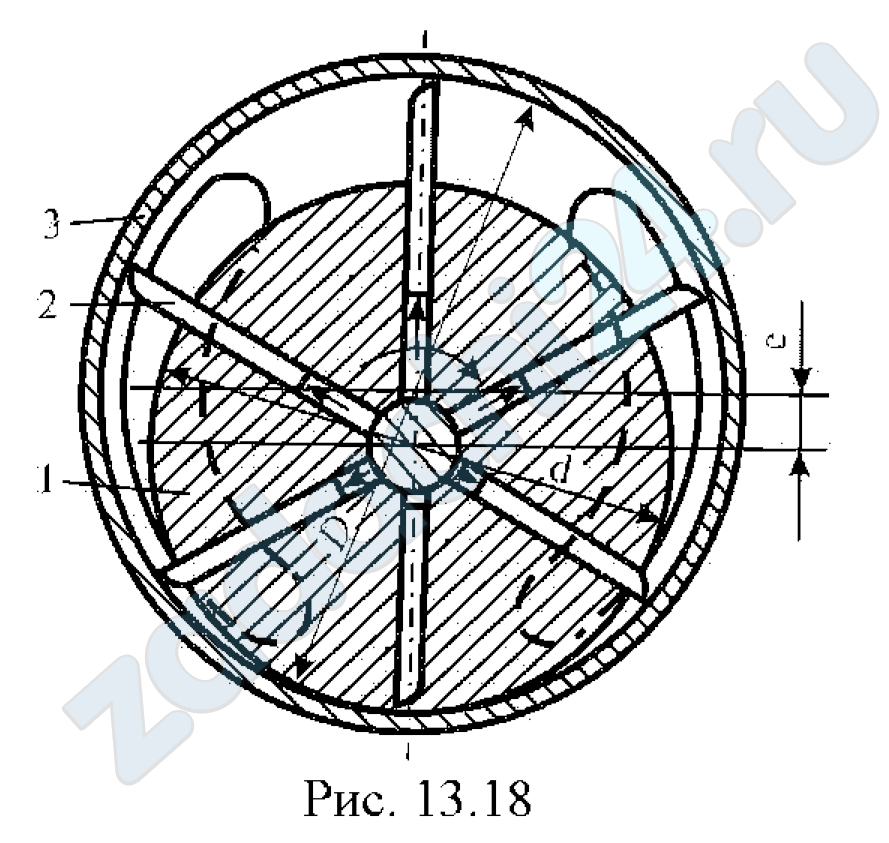

14.91 Пластинчатый насос (рис. 13.18) имеет следующие размеры: диаметр внутренней поверхности статора D = 100 мм, эксцентриситет е = 10, толщина пластин s = 3 мм, ширина пластин b = 40 мм. Определить мощность, потребляемую насосом при n = 1450 об/мин и давлении на выходе насоса р = 6,3·106 Па. Механический КПД равен ηм = 0,9.
14.92 Определить максимальное давление объемного роторного насоса рнmax (при Q = 0) и давление в начале открытия переливного клапана ркл0 (y = 0) при следующих данных: рабочий объем насоса V = 120 см³; угловая скорость ротора насоса ω = 200 с-1; объемный к.п.д. насоса η0 = 0,94 при давлении рн = 12 МПа; диаметр клапана d = 8 мм; ширина кольцевой проточки b = 3 мм; коэффициент расхода подклапанной щели μ = 0,7; жесткость пружины с = 23 Н/мм; сила пружины при y = 0 Fпр = 250 Н, плотность жидкости ρ = 900 кг/м³.
Указание. Величину рнmax рекомендуется определять методом последовательных приближений.
Ответ: рн.max = 5,8 МПа; рн.кл = 4,98 МПа.
Скачать файл (банки РФ) 180 RUBУчебник: Задачник по гидравлике, гидромашинам и гидроприводу. Под ред. Б.Б. Некрасова.pdf
14.93 Определить, как изменится объемный КПД объемного гидромотора, работающего при давлении р = 10 МПа, если давление увеличилось на 5 МПа, частота вращения уменьшилась вдвое, а на основном режиме объемный КПД равен 0,9.
Скачать файл (банки РФ) 150 RUB14.94 Какой крутящий момент может развить гидромотор при мощности N = 6,3 кВт и частоте вращения n = 60 об/мин?
Скачать файл (банки РФ) 120 RUB14.95 Поршневой одноцилиндровый насос двойного действия обеспечивает напор Н = 70 м при частоте вращения вала n = 90 об/мин. Определить производительность и потребляемую мощность насоса, если известно, что диаметр цилиндра D = 200 мм, диаметр штока d = 40 мм, ход поршня S = 0,25 м, объемный к.п.д. ηоб = 0,94, полный к.п.д. насоса η = 0,80. Насос подает жидкость плотностью ρ = 1000 кг/м³.

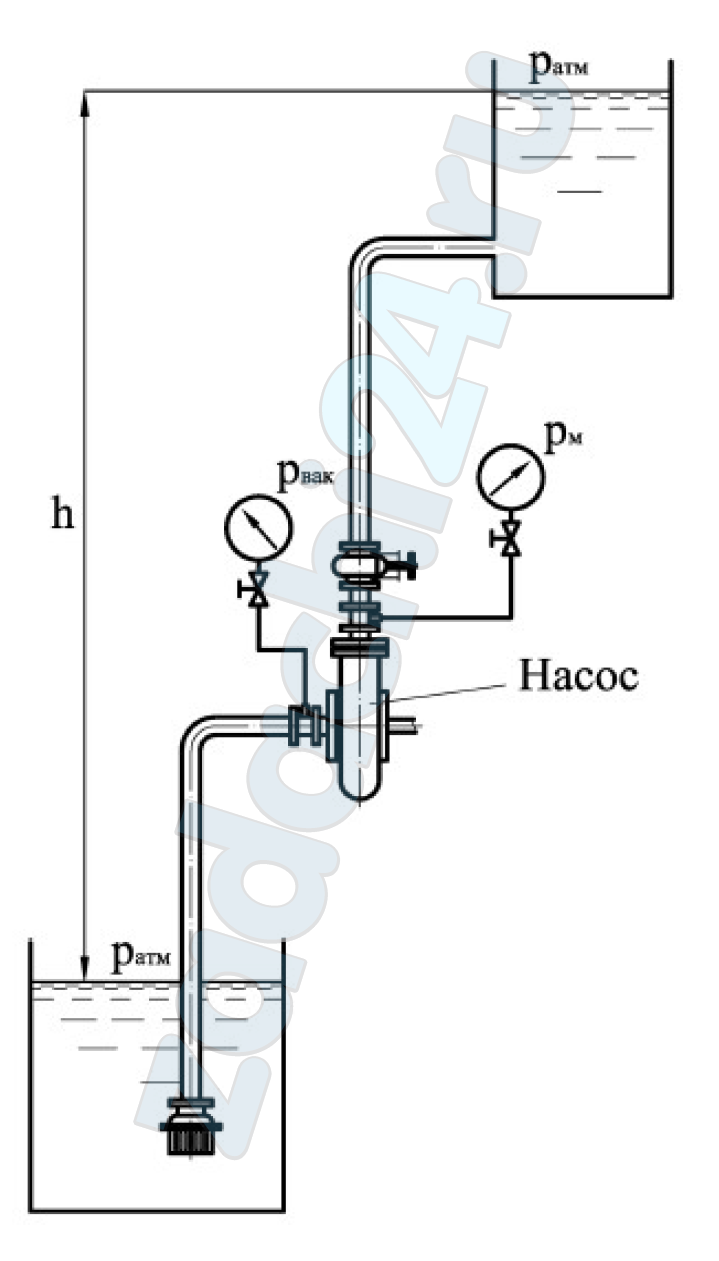

Скачать файл (банки РФ) 180 RUB14.96 По трубопроводу диаметром d = 200 мм насос подает воду на высоту h = 54 м. Мощность, потребляемая насосом, N = 15 кВт, полный коэффициент сопротивления трубопровода (λ·l/d + Σξ) = 32, подача насоса Q = 75 м³/ч. Определить полный кпд насоса.
14.97 Поршневой одноцилиндровый насос двойного действия обеспечивает напор Н = 70 м при частоте вращения вала n = 90 об/мин. Определить производительность и потребляемую мощность насоса, если известно, что диаметр цилиндра D = 200 мм, диаметр штока d = 40 мм, ход поршня S = 0,25 м, объемный к.п.д. ηоб = 0,92, полный к.п.д. насоса η = 0,78. Насос подает жидкость плотностью ρ = 970 кг/м³.
Скачать файл (банки РФ) 150 RUB14.98 Центробежный насос при числе оборотов n = 12,5 об/сек подает Q = 60л/мин. Определить какое количество жидкости Q, будет подавать этот же насос, если изменить число оборотов на n = 25 об/сек.
Скачать файл (банки РФ) 150 RUB
