13 Реальные газы. Водяной пар

13.211 Влажный насыщенный водяной пар, имея начальные параметры t₁ = 139 ºС и х = 0,94, сжимается в процессе без теплообмена с окружающей средой. При этом объем пара уменьшается в ε раз. Определить состояние и параметры пара в конце процесса сжатия, а также изменение удельной энтальпии и работу 1 кг в процессе. Изобразить процесс в is — диаграмме.

Таблица 1 — Числовые данные к задачам 2.1. Термодинамика

is диаграмма водяного пара с рассчитанным процессом прилагается к задаче

Варианты задачи: 2, 3, 4, 5, 6, 7, 8, 9, 0.

Методические указания.pdf

ВУЗ: ТОГУ

13.212 1 кг водяного пара с начальным давлением р₁ и степенью сухости х₁ изотермически расширяется; при этом к нему подводится теплота q. Определить, пользуясь hs — диаграммой, параметры конечного состояния пара, работу расширения, изменение внутренней энергии, энтальпии и энтропии. Решить также задачу, если расширение происходит изобарно. Изобразить процессы в pυ, Ts и hs — диаграммах. Исходные данные, необходимые для решения задачи, выбрать из табл. 3.

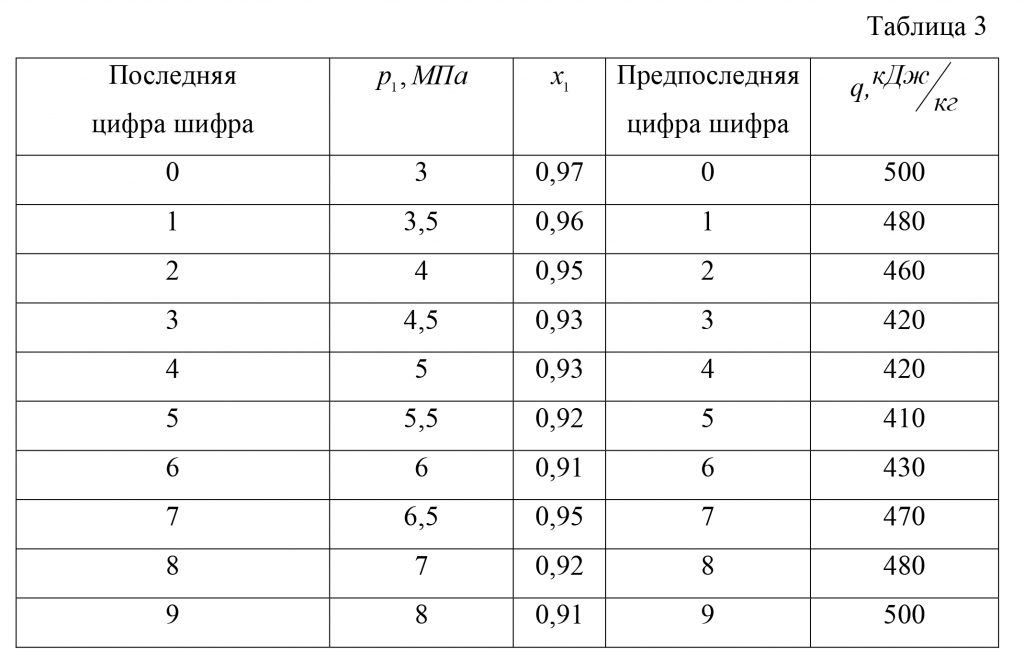

Таблица 3

hs— диаграмма водяного пара с рассчитанными процессами прилагается к задаче

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf

ВУЗ: КГУ

13.213 1 кг пара при р₁ = 1,8 МПа и х₁ = 0,7 изотермически расширяется до р₂ = 0,8 МПа (рис. 74).

Определить конечные параметры, количество подведенной теплоты, изменение внутренней энергии и работу расширения.

Ответ: υ₂ = 0,2655 м³/кг, q = 798,9 кДж/кг, Δu = 558,9 кДж/кг, l = 240 кДж/кг.

is диаграмма водяного пара с рассчитанным процессом прилагается к задаче

13.214 Сухой насыщенный водяной пар расширяется адиабатно от давления 1 МПа до 0,05 МПа.

Определить степень сухости в конце расширения. Задачу решить при помощи диаграммы is и аналитическим путем.

Ответ: х₂ = 0,845.

is диаграмма водяного пара с рассчитанным процессом прилагается к задаче

13.215 1 кг пара расширяется адиабатно от начальных параметров р₁ = 3 МПа и     t₁ = 300 ºС до р₂ = 0,05 МПа.

Найти значения i₁, i₂, u₂, υ₂, x₂ и работу расширения.

is диаграмма водяного пара с рассчитанным процессом прилагается к задаче

Ответ: i₁ = 2988 кДж/кг, i₂ = 2269 кДж/кг, u₂ = 2131 кДж/кг, υ₂ = 2,76 м³/кг, х₂ = 0,837.

13.216 1 кг пара расширяется адиабатно от начальных параметров р₁ = 9 МПа и   t₁ = 500ºС до р₂ = 0,04 МПа.

Найти значения i₁, υ₁, i₂, υ₂, х₂ и работу расширения.

is диаграмма водяного пара с рассчитанным процессом прилагается к задаче

Ответ: i₁ = 3386 кДж/кг, i₂ = 2005 кДж/кг, u₂ = 27 кДж/кг, υ₂ = 27 м³/кг, х₂ = 0,775.

13.217 Влажный пар при р₁ = 0,8 МПа и х₁ = 0,95 расширяется адиабатно до        р₂ = 0,004 МПа.

Определить степень сухости пара в конце расширения аналитическим и графическим путем.

is диаграмма водяного пара с рассчитанным процессом прилагается к задаче

Ответ: х₂ = 0,845.

13.218 Пар при давлении р₁ = 1,8 МПа и температуре t₁ = 350ºС расширяется  адиабатно до конечного давления р₂ = 0,008 МПа.

Найти степень сухости в конце процесса и давления, при котором пар в процессе расширения окажется сухим насыщенным.

is диаграмма водяного пара с рассчитанным процессом прилагается к задаче

Ответ: х = 0,84, р = 0,29 МПа.

13.219 Пар с начальным давлением р₁ = 1,8 МПа и температурой t₁ = 340ºС расширяется адиабатно до давления р₂ = 0,006 МПа.

Определить работу расширения и конечное состояние пара.

is диаграмма водяного пара с рассчитанным процессом прилагается к задаче

Ответ: l = 815 кДж/кг, υ₂ = 19,5 м³/кг, х₂ = 0,825.

13.220 Начальное состояние водяного пара задано параметрами t₁ = 550ºС и р₁ = 2,0 МПа. Из этого состояния при постоянном давлении пар переходит в двухфазное состояние с х₂ = 0,8. Определить параметры пара в начальном и конечном состояниях, удельные количество теплоты и работу сжатия пара в процессе. Показать процесс в Ts – и hs – диаграммах.

hs диаграмма водяного пара с рассчитанным процессом прилагается к задаче
