13 Объемные гидродвигатели и гидропривод

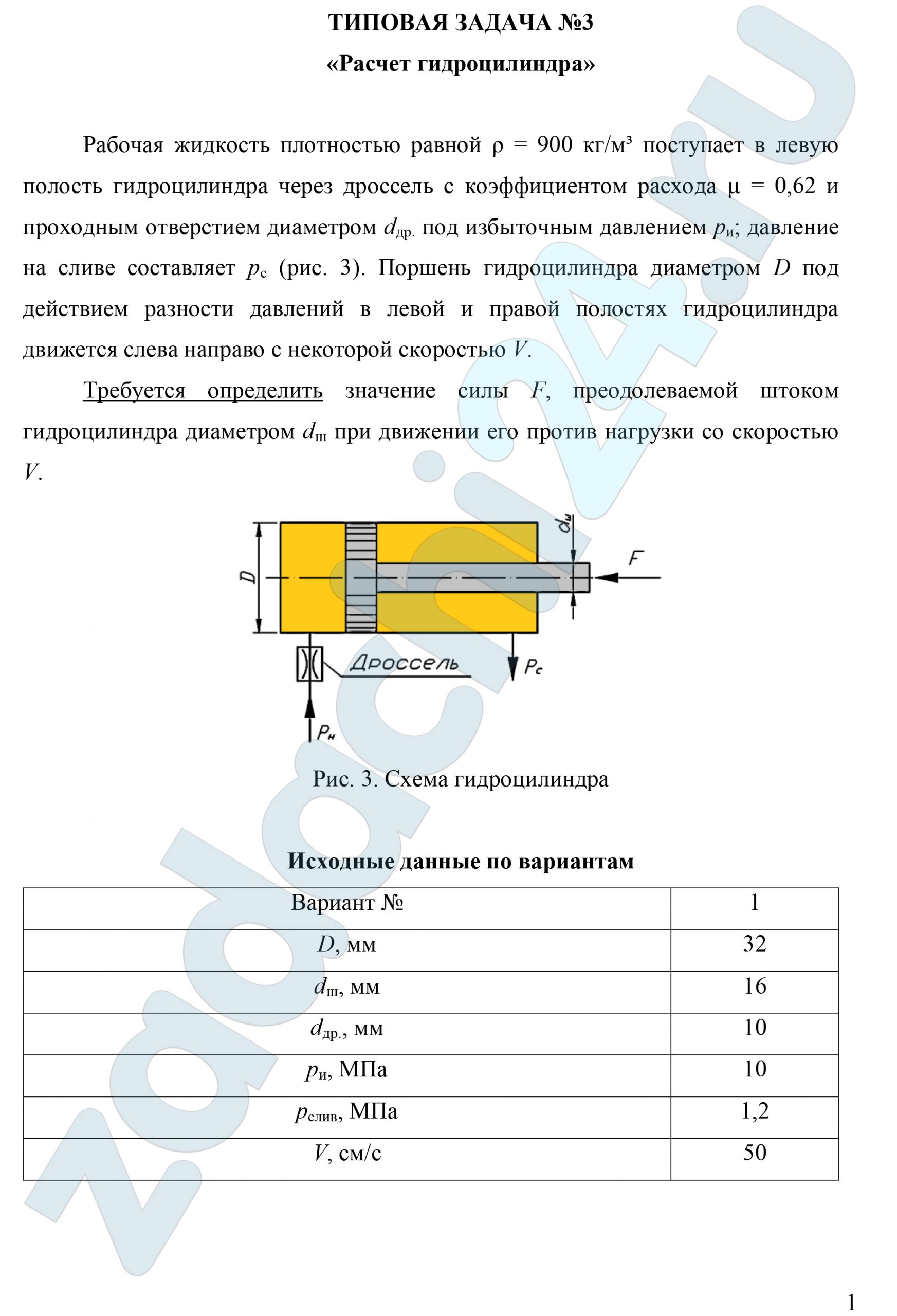

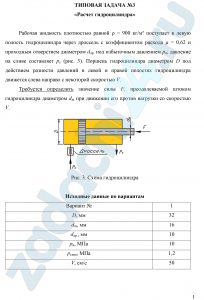

13.112 ТИПОВАЯ ЗАДАЧА №3

«Расчет гидроцилиндра»

Рабочая жидкость плотностью равной ρ = 900 кг/м³ поступает в левую полость гидроцилиндра через дроссель с коэффициентом расхода μ = 0,62 и проходным отверстием диаметром d_др. под избыточным давлением р_и; давление на сливе составляет р_с (рис. 3). Поршень гидроцилиндра диаметром D под действием разности давлений в левой и правой полостях гидроцилиндра движется слева направо с некоторой скоростью V.

Требуется определить значение силы F, преодолеваемой штоком гидроцилиндра диаметром d_ш при движении его против нагрузки со скоростью V.

ВУЗ: ПГУПС

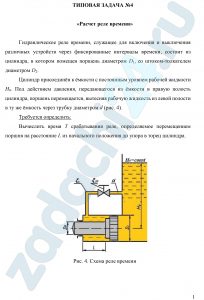

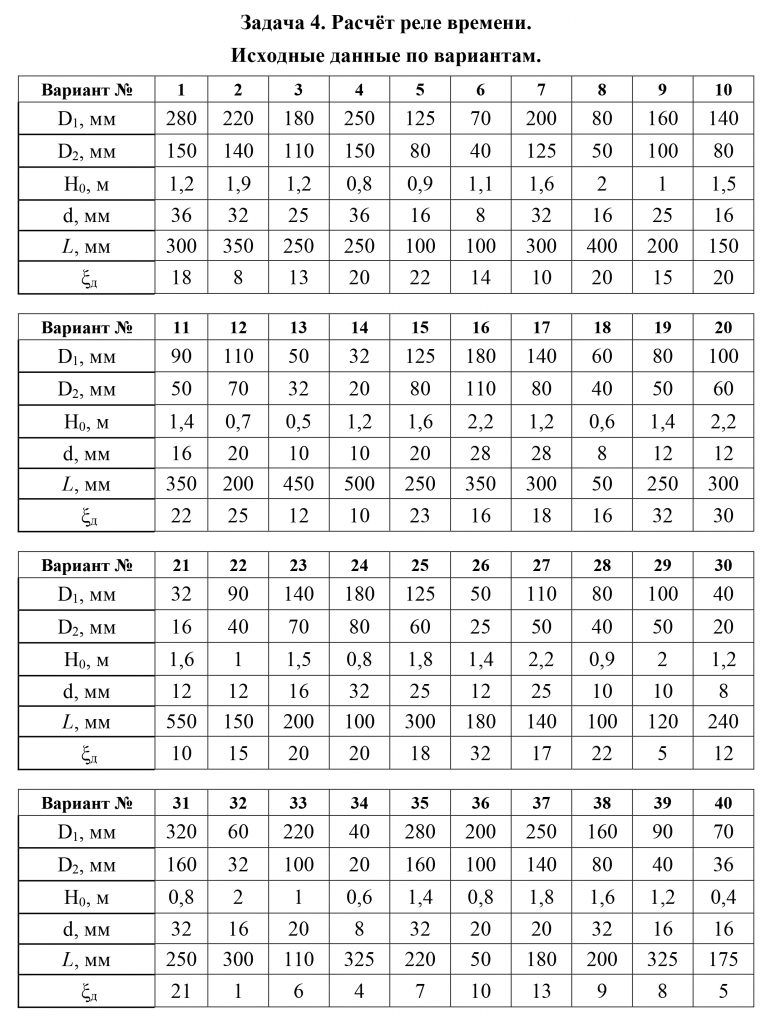

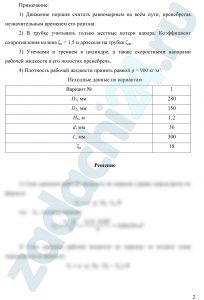

13.113 ТИПОВАЯ ЗАДАЧА №4

 «Расчет реле времени»

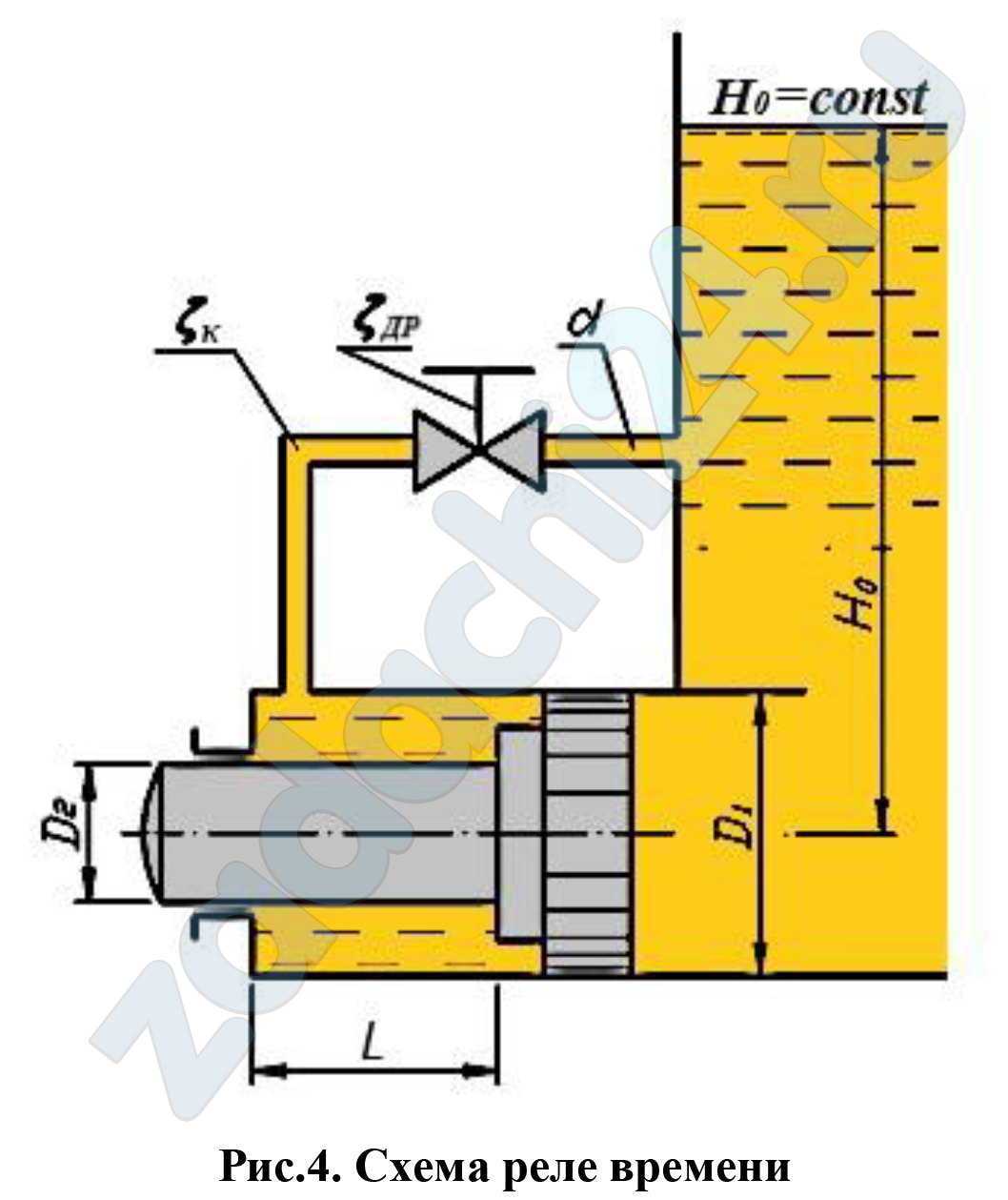

Гидравлическое реле времени, служащее для включения и выключения различных устройств через фиксированные интервалы времени, состоит из цилиндра, в котором помещен поршень диаметром D₁, со штоком-толкателем диаметром D₂.

Цилиндр присоединён к ёмкости с постоянным уровнем рабочей жидкости H₀. Под действием давления, передающегося из ёмкости в правую полость цилиндра, поршень перемещается, вытесняя рабочую жидкость из левой полости в ту же ёмкость через трубку диаметром d (рис. 4).

Требуется определить:

Вычислить время T срабатывания реле, определяемое перемещением поршня на расстояние L из начального положения до упора в торец цилиндра.

Примечание:

1) Движение поршня считать равномерным на всём пути, пренебрегая незначительным временем его разгона.

2) В трубке учитывать только местные потери напора. Коэффициент сопротивления колена ζ_к = 1,5 и дросселя на трубке ζ_др.

3) Утечками и трением в цилиндре, а также скоростными напорами рабочей жидкости в его полостях пренебречь.

4) Плотность рабочей жидкости принять равной ρ = 900 кг/м³.

ВУЗ: ПГУПС

13.114 Гидравлическая система рулевого управления трактора К-700 состоит из насоса 1 с подачей Q = 137×10^-6 м³/с давление на выходе которого р = 5,6 МПа, соединенного нагнетательным трубопроводом 2 длиной l = 10,0 м и диаметром d = 12,5 мм с предохранительным клапаном 3 (установленным на сливном трубопроводе 4), распределителем 5 с размещенным в нем золотником 6 и силовым цилиндром 7 с поршнем 8 диаметром D = 60 мм. Распределитель соединен с силовым цилиндром посредством трубопроводов 9, причем, полости распределителя сообщены с помощью трубопроводов 10, и сливным трубопроводом 11. В качестве рабочей жидкости используется автотракторное масло кинематической вязкостью ν = 0,20 см²/с и удельным весом γ = 8,62 кН/м³. Местные потери напора от потерь на трение по длине нагнетательного трубопровода 20%.

Определить усилие N, создаваемое поршнем силового цилиндра для удержания трактора в горизонтальном положении и при его работе на склоне.

Методические указания.pdf

ВУЗ: РГАЗУ

13.115 Гидросистема погрузчика экскаватора ПЭ-0,8 содержит следующие основные элементы: шестеренный насос 1 с подачей Q, давление на выходе которого р, соединенный нагнетательным трубопроводом 2 диаметром d и длиной l с перепускным клапаном 3 и гидрораспределителем 4, и силовой цилиндр 5 диаметром D с поршнем 6, соединенный с гидрораспределителем через трубопроводы 7, сливные трубопроводы 8 и 9. В качестве рабочей жидкости используется дизельное масло удельным весом γ и кинематической вязкостью ν.

Определить усилие N, которое создается поршнем силового цилиндра при подъеме груза.

Таблица 8 – Исходные данные

Методические указания.pdf

ВУЗ: РГАЗУ
