11 Расчет сложных трубопроводов

11.182 Резервуары 1,2,3 соединены трубами, длина и диаметр которых соответственно L₁, d₁; L₂, d₂; L₃, d₃  (рисунок 6). Трубы стальные сварные (шероховатость см. в справочнике). Манометрическое давление в резервуаре 1 составляет Р_м. Разность уровней жидкости в резервуарах 1, 2 и 2, 3 равны h. Определить расходы в трубах (таблица 3).

Таблица 3 — Варианты заданий по РГР № 2

ВУЗ: УГНТУ

11.183 От напорного бака идет магистральный трубопровод длиной l₁ = 1,5l. В точке В магистраль разветвляется на две ветви ВС с расходом Q_С = 1,5Q и BD с расходом Q_D = Q = 14 л/с. Длины участков: l₂ = l, l₃  = 1,1l (l = 300 м, d = 300 мм). Отметки земли: C = D. Определить напор в напорном баке, величину давления на участке АВ при мгновенном закрытии задвижки в точке В, если толщина стенки трубы δ = 6 мм.

11.184 При расположении трубопроводов, показанном на рис. 3.11, определить расход Q₃ в трубопроводе ВС и диаметр d₃ этого трубопровода. Расход по ветви АМВ равен Q₂ = 9 л/с, l₁ = 412 м, d₁ = 150 мм, l₂ = 400 м, d₂ = 125 мм, l₃ = 300 м. Отметка уровня жидкости в напорном баке Н_А = 28 м. Трубы стальные новые.

ВУЗ: ТГАСУ

11.185 Рассчитать водопроводную сеть согласно схеме и определить минимальную высоту водонапорной башни Н_б если свободный напор у потребителей должен быть не меньше 10 м, а геодезические отметки соответствующих точек равны: z_Б =25 м, z_C = 21 м, z_Д = 18 м, z₁ = 17 м, z₂ = 16 м, z₃ = 15 м. Построить напорную линию. Трубы стальные новые. Данные для решения задачи взять из табл. 18.

Таблица 18

ВУЗ: ТГАСУ

11.186 Рассчитать водопроводную сеть согласно схеме и определить минимальную высоту водонапорной башни Н_б если свободный напор у потребителей должен быть не меньше 10 м, а геодезические отметки соответствующих точек равны: z_Б =25 м, z_C = 21 м, z_Д = 18 м, z₁ = 17 м, z₂ = 16 м, z₃ = 15 м. Построить напорную линию. Трубы стальные новые. Данные для решения задачи взять из табл. 18.

Таблица 18

ВУЗ: ТГАСУ

11.187 Жидкость из резервуара А подается насосом в пункт В и С, где расходы, соответственно, Q₁ = 0,2 л/с, Q₂ = 6,6 л/с. В ветви с последовательным соединением трубопроводов имеется участок с непрерывной раздачей расхода по пути q = 0,08 л/с. Определить необходимый напор Н, для подачи воды в пункты В и С. Трубы стальные, новые (l = 200 м, d = 300 мм).

11.188 Произвести расчет водопроводной сети, предназначенной для полива дождевальными машинами «Фрегат» трехпольного участка, занятого под техническими культурами. Каждая из трех машин модификации ДМ-454-50 работает поочередно на двух позициях, имеет ширину захвата l, объемный расход воды Q, напор на гидранте h. Централизованная водоподача к гидрантам осуществляется насосной станцией.

Определить напор насосной станции, если трубы используются стальные, бывшие в эксплуатации, а скорость движения воды по трубам V.

Таблица 9

Методические указания.pdf

ВУЗ: РГАЗУ

11.189 Система водоснабжения обеспечивает водой сельский населенный пункт, среднесуточный расход воды которого Q_cp.сут = 770 м³/сут и расчетный максимальный суточный расход — Q_cyт.max = 960 м³/сут. Пожарный запас, размещаемый в резервуаре водонапорной башни системы, обеспечивает подачу воды в течение трехчасовой продолжительности пожара при объемном расходе q_п = 8 л/c. Коэффициент суточной неравномерности К_сут.min = 0,7. Время непрерывной работы станции Т с 6 ч до 19 ч.

Определить:

1. Минимальный часовой расход Q_ч.min в сутки минимального водопотребления.
2. Объем регулирующей емкости резервуара водонапорной башни W_рег графическим способом.
3. Объем пожарного запаса W_пож размещаемый в резервуаре водонапорной башни.

Методические указания.pdf

ВУЗ: РГАЗУ

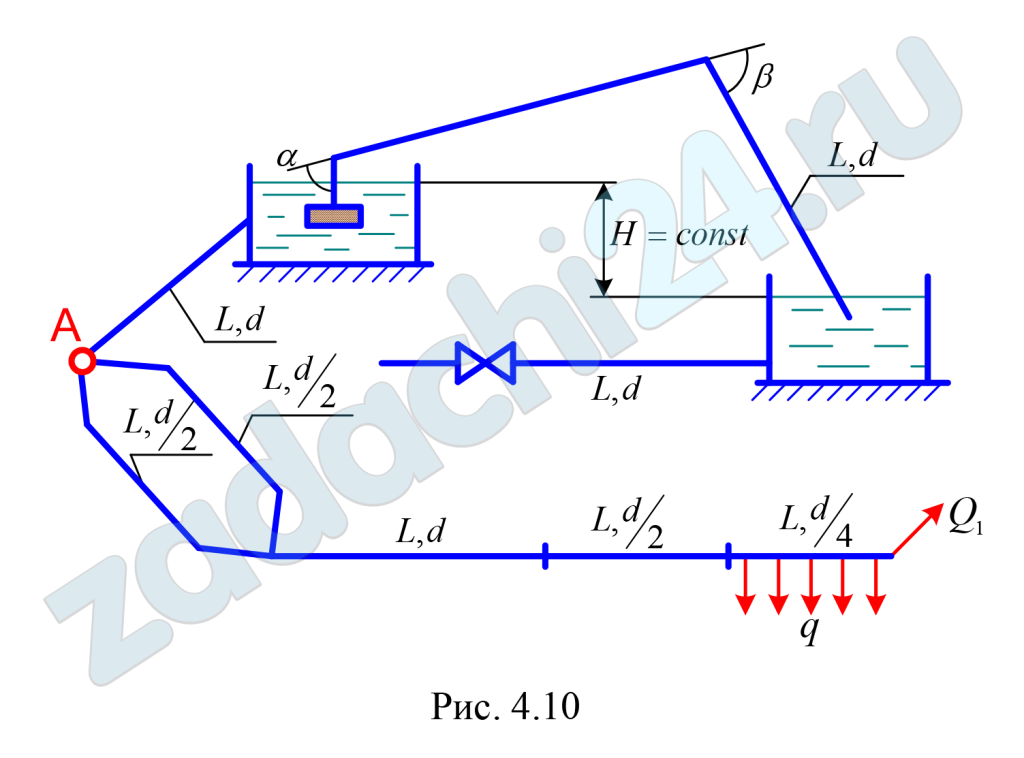

11.190 Из источника А вода подается по чугунному трубопроводу в водоем со скоростью υ_о, где поддерживается уровень, который сообщен с другим водоемом посредством сифона. Чугунный сифон имеет диаметр d и углы поворота α и β. От второго водоема отходит чугунный трубопровод диаметром d толщиной стенки е, в котором перед закрытием задвижки создается давление р_о. Другой участок системы водоснабжения имеет трубопроводы с параллельным и последовательным соединениями. Путевой объемный расход в конце последовательного участка составляет q.

Определить:

1. Распределение расхода в параллельных ветвях трубопровода.
2. Потери напора в последовательно соединенных трубопроводах.
3. Объемный расход в сифоне Q_сиф.
4. Напряжение σ в стенках трубопровода при внезапном закрытии задвижки, если до закрытия вода в нем двигалась со скоростью υ_о.

Таблица 5

Методические указания.pdf

ВУЗ: РГАЗУ
