11 Комбинированные процессы

11.12 (Вариант 00) Сухой газ массой 1 кг совершает ряд последовательных термодинамических процессов (1-2; 2-3; 3-4).

Определить:

— давление, удельный объем и температуру газа в каждой точке (1, 2, 3, 4);

— для каждого процесса определить:

1) изменение внутренней энергии;

2) изменение энтальпии;

3) теплоту процесса;

4) термодинамическую работу расширения;

5) потенциальную работу;

— суммарное количество подведенной и отведенной теплоты и работы;

— построить в р-υ — координатах графическое изображение процессов.

Исходные данные взять из таблиц 5 и 6. Теплоемкости газа считать не зависящими от температуры (приложение А, таблица А1). Удельную газовую постоянную для газа взять из приложения А (таблица А2). Изменение внутренней энергии и изменение энтальпии рассчитать по формулам, представленным в [5, 6].

Таблица 5 — Исходные данные для задачи №3

Таблица 6 — Исходные данные для задачи №3

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf

ВУЗ: УГНТУ

11.13 Воздух из начального состояния 1 (р₁ = 0,1 МПа и t₁ = 300ºС) в изохорном процессе нагревается до t₂ = 1400ºС, а затем изотермически расширяется до состояния 3, в котором р₃ = р₁. Показать процесс 1-2-3 в рυ- и Ts – диаграммах. Определить значения p, t и υ в точках 1, 2 и 3. Вычислить удельные значения работы, теплоты, изменения внутренней энергии и энтропии воздуха в процессах 1-2, 2-3 и 1-2-3 в целом. Изохорный процесс рассчитать с учетом зависимости теплоемкости воздуха от температуры (см. табл. 2 приложения).

Методические указания.pdf

11.15 Влажный пар хладагента  из состояния 1 (t₁ = 15ºС, х₁ = 0,1) в изохорном процессе подвода теплоты нагревается до температуры t₂ = 30ºС, а затем при постоянном давлении переходит в состояние 3, где его степень сухости х₃ = 0,6. Определить значения p, υ, h, s и u в конечном состоянии, удельное количество теплоты и работу процесса 2-3. Показать процесс 1-2-3 в рυ-, Ts— и hs – диаграммах.

Методические указания.pdf

11.16 Воздух из начального состояния 1 изотермически сжимается до состояния 2, а затем в изобарном процессе расширяется до состояния 3, в котором υ₃ = υ₁. Параметры воздуха в точке 2 р₂ = 0,5 МПа и t₂ = 200ºС. Температура воздуха в точке 3 t₃ = 1400ºС. Показать процесс 1-2-3 в рυ- и Ts – диаграммах.  Определить значения t, p и υ воздуха в точках 1, 2 и 3. Вычислить удельные значения работы, теплоты, изменения внутренней энергии и энтропии воздуха в процессах 1-2, 2-3 и 1-2-3 в целом. Изобарный процесс рассчитать с учетом зависимости теплоемкости воздуха от температуры (см. табл. 2).

Методические указания.pdf

11.17 m кг воздуха с начальной температурой t₁ сжимается от давления р₁=0,1 МПа до давления р₂. Сжатие происходит по изотерме, адиабате и политропе с показателем политропы n.

Определить для каждого из трех процессов сжатия конечную температуру воздуха, работу, отведенное тепло, изменение внутренней энергии и энтропии воздуха. Изобразить процессы сжатия в p,υ и T,s — диаграммах. Данные для решения приведены в таблице 8. Результаты расчетов свести в таблицу 7.

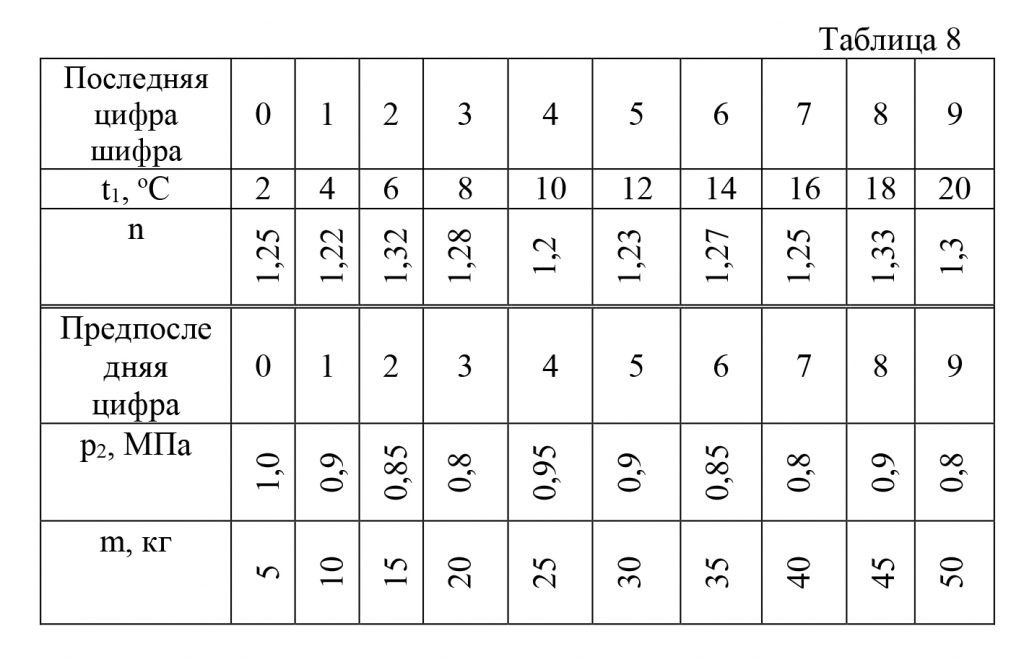

Таблица 8

Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.

Методические указания.pdf
