10 Расчет простых трубопроводов

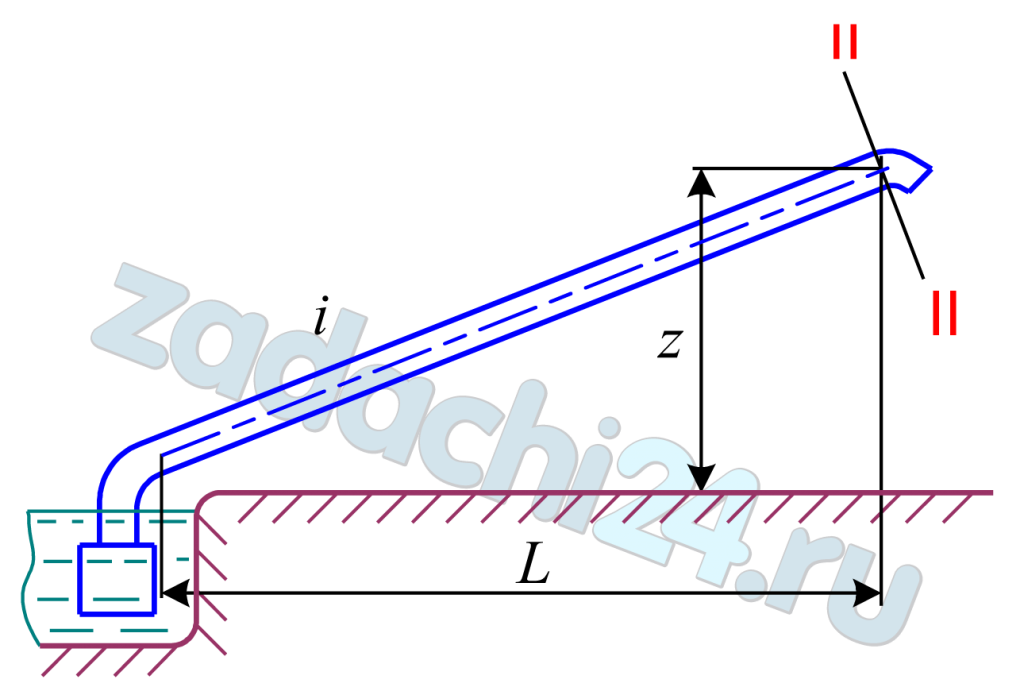

10.331 Для заполнения пожарного водоема используется трубопровод длиной L. Определить необходимый напор насоса, если возвышение водоема над источником Z, гидравлический уклоy i, свободный напор в конце линии Нсв.

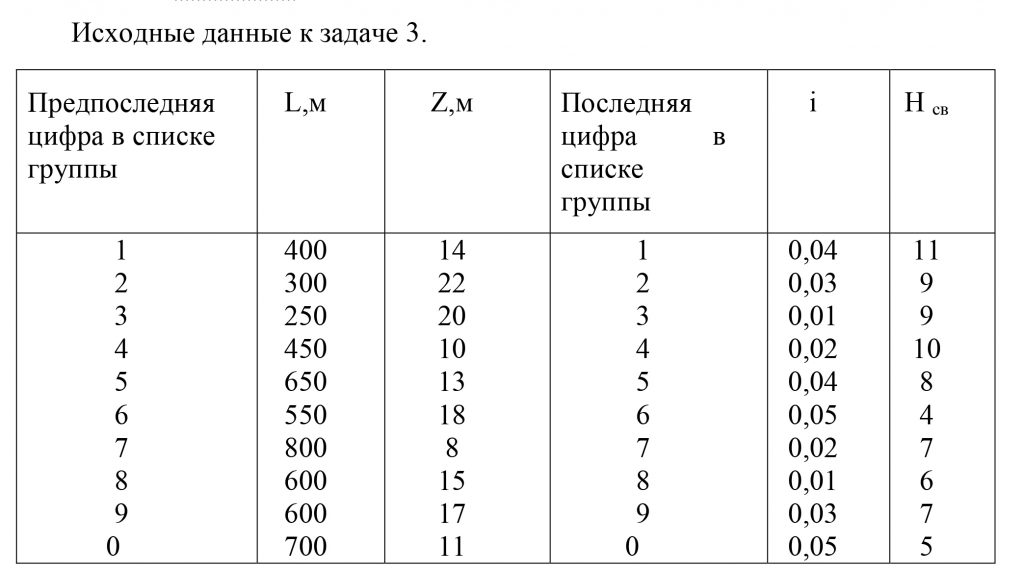

Исходные данные к задаче 3
| Вариант | L, м | Z, м | i | Нсв, м |
| 0 | 700 | 11 | 0,05 | 5 |
Все задачи из: Гидравлика для пожарников

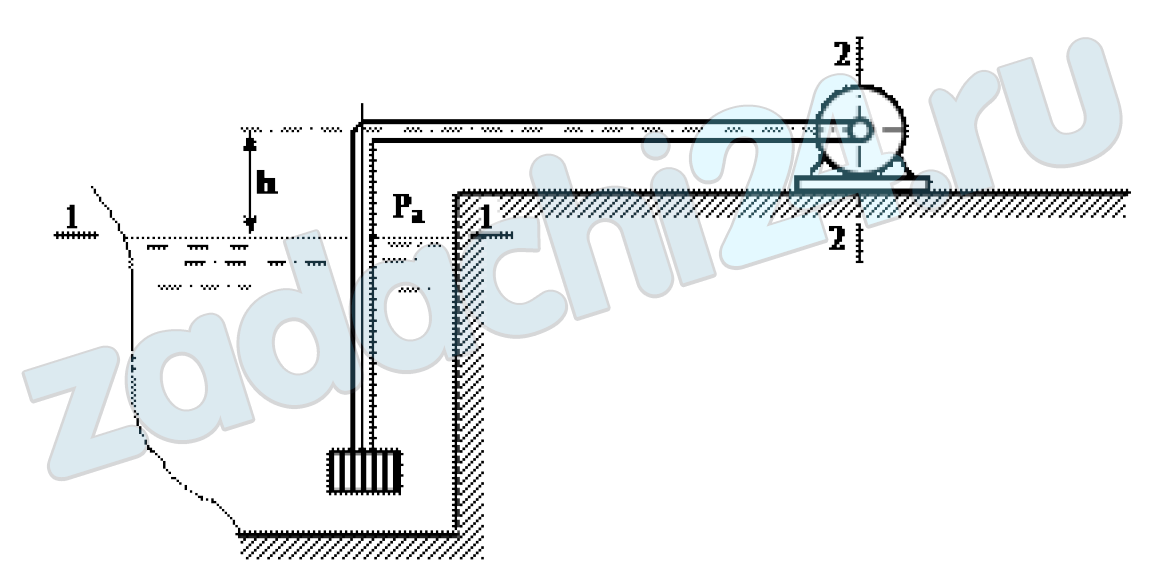

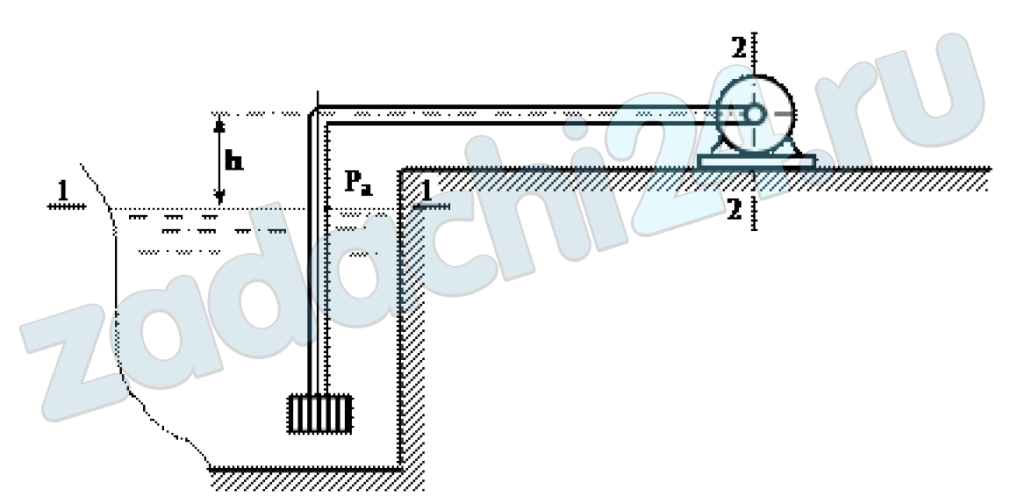

10.332 Определить предельную высоту расположения оси центробежного насоса над уровнем воды в водоисточник h, если расход воды из насоса Q, диаметр всасывающей трубы d. Вакуумметрическое давление, создаваемое во всасывающем патрубке рв, потери напора во всасывающей линии 1 м.

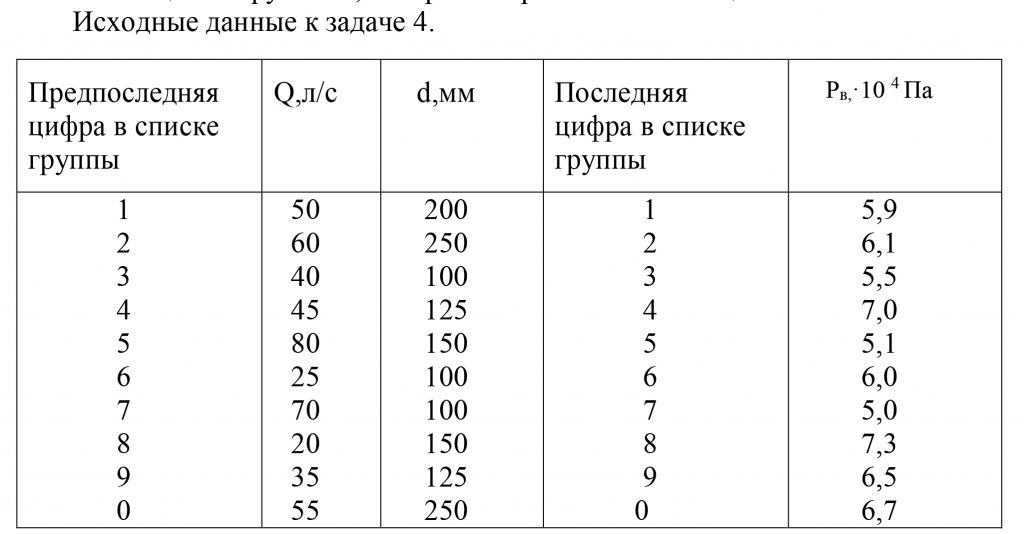

Исходные данные к задаче 4
| Вариант | Q, л/c | d, мм | рв⸱104, Па |
| 00 | 55 | 250 | 6,7 |
Все задачи из: Гидравлика для пожарников

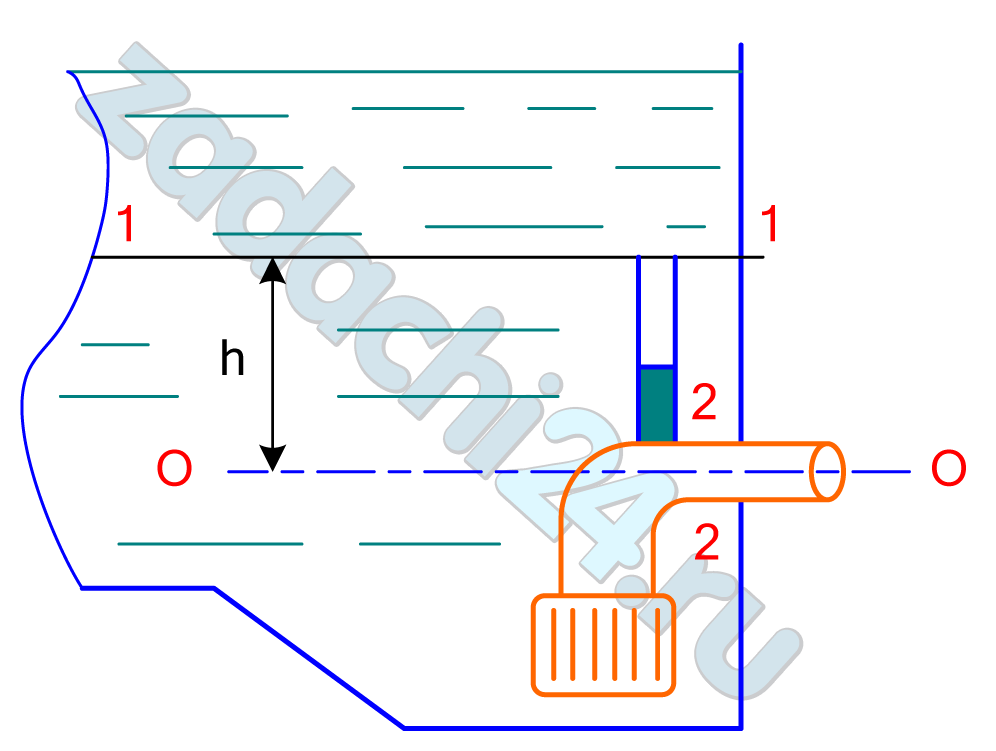

10.333 Для сохранения неприкосновенного пожарного запаса воды в резервуаре всасывающая линия оборудована воздушной трубкой, верхний срез которой находится на уровне пожарного запаса в резервуаре. Предполагается, что при снижении уровня воды до пожарного запаса воздух, вследствие возникновении вакуума в сечении, к которому приварена трубка, проникает во всасывающий трубопровод насосов, произойдет срыв работы насоса и забор воды прекратится.
Определить, сохранится ли неприкосновенный запас воды, если уровень воды находится на высоте h выше оси всасывающей трубы. Диаметр трубы D, расход воды Q. Труба оборудована всасывающей сеткой с клапаном (ξ1 = 6,0) и имеет колено (ξ2 = 0,5).

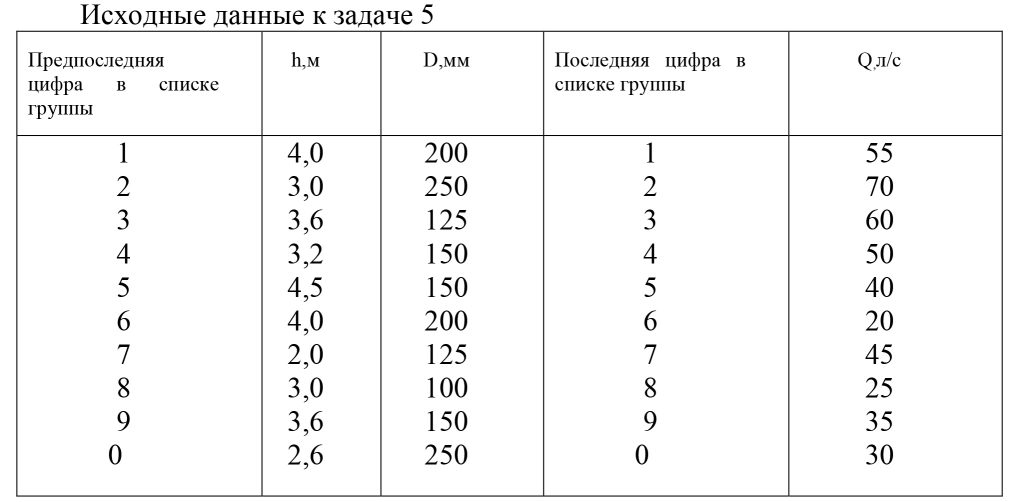

Исходные данные к задаче 5
| Вариант | h, м | D, мм | Q, л/c |
| 0 | 2,6 | 250 | 30 |
Все задачи из: Гидравлика для пожарников
10.334 Определить расход воды из трубы если: Н = 8 м; dтр = 125 мм; l = 80 м; ζвх = 0,5; ζзад = 0,12; ζкол = 0,8; Δ = 1 мм. Температура воды = 10ºС.

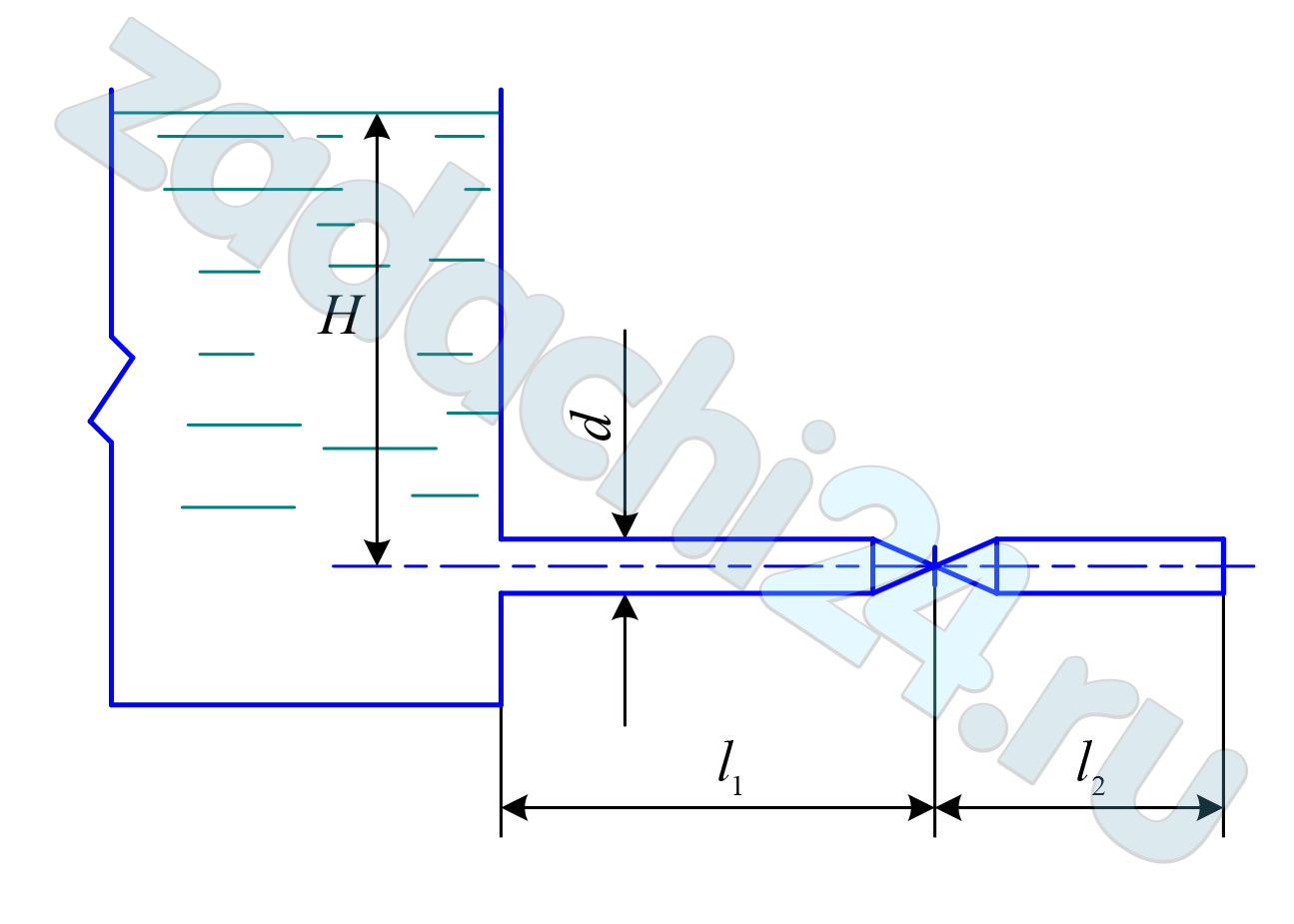

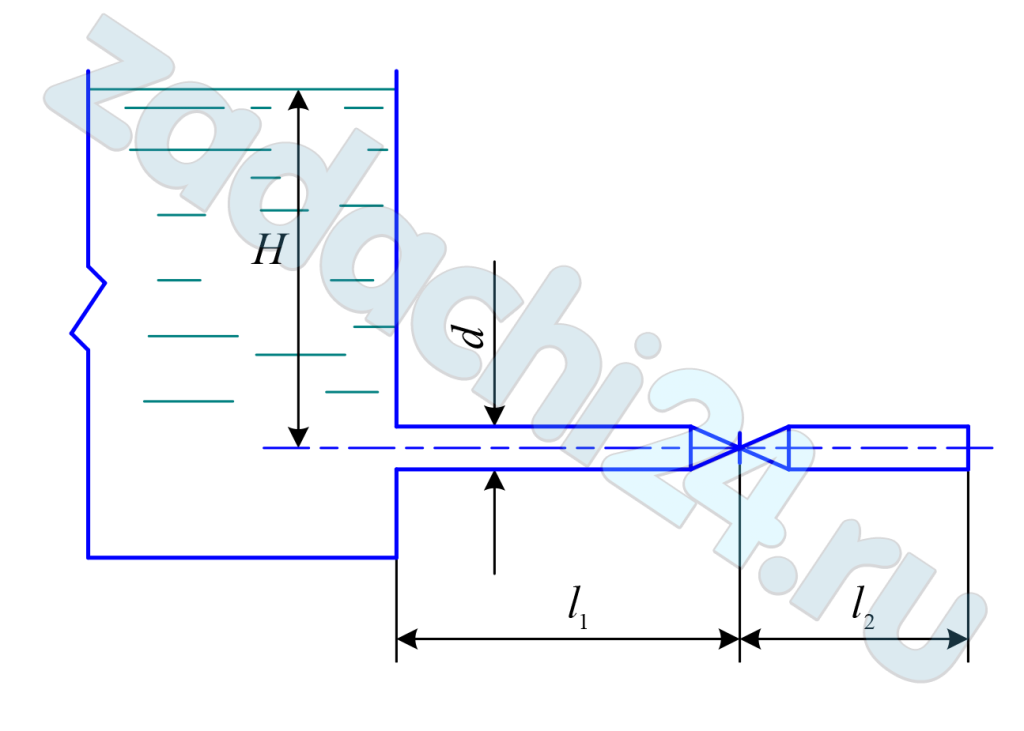

10.335 Определить расход воды из трубопровода если: Н = 5 м, l1 = 50 м; l2= 30 м; ζвх = 0,5; ζвых = 1; ζзад = 2,5; d = 150 мм; Δ = 0,5 мм; v (коэффициент кинематической вязкости) = 1·10-6 м²/с.
Все задачи из: Гидравлика и противопожарное водоснабжение
10.336 Определить подачу насоса Q пожарного водопровода если длина всасывающего трубопровода l = 10 м, диаметр трубы d = 150 мм, высота расположения оси насоса над уровнем воды hн = 3,5 м; ζсет = 4,5; ζкол = 0,3; ζзад = 0,12; Δ = 1 мм; ν = 0,015·10-4 м²/c, Рвак = 0,06 МПа. λ – определить по формуле Шифринсона.
Все задачи из: Гидравлика и противопожарное водоснабжение

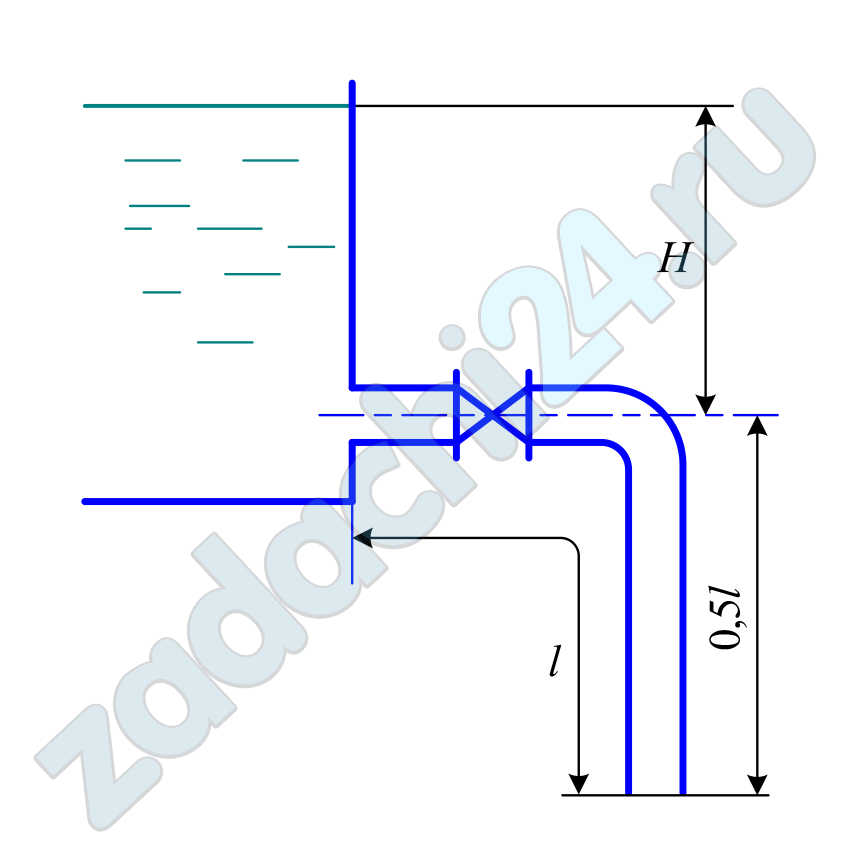

10.337 Определить расход воды из трубы если: Н = 8 м; dтр = 125 мм; l = 80 м; ζвх = 0,5; ζвых = 1; ζзад = 0,12; ζкол = 0,8; Δ = 1 мм; v (коэффициент кинематической вязкости) = 1·10-6 м²/с.

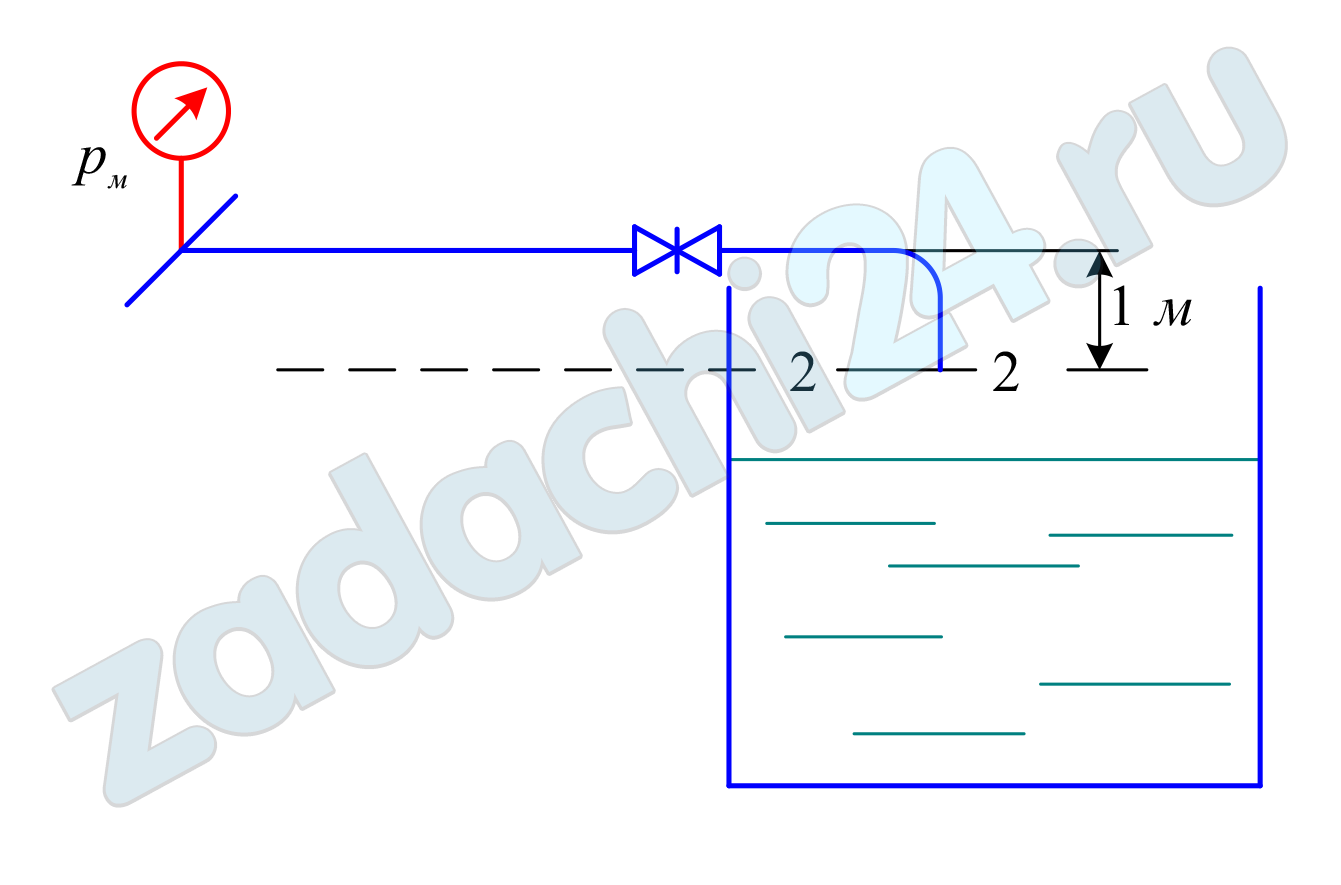

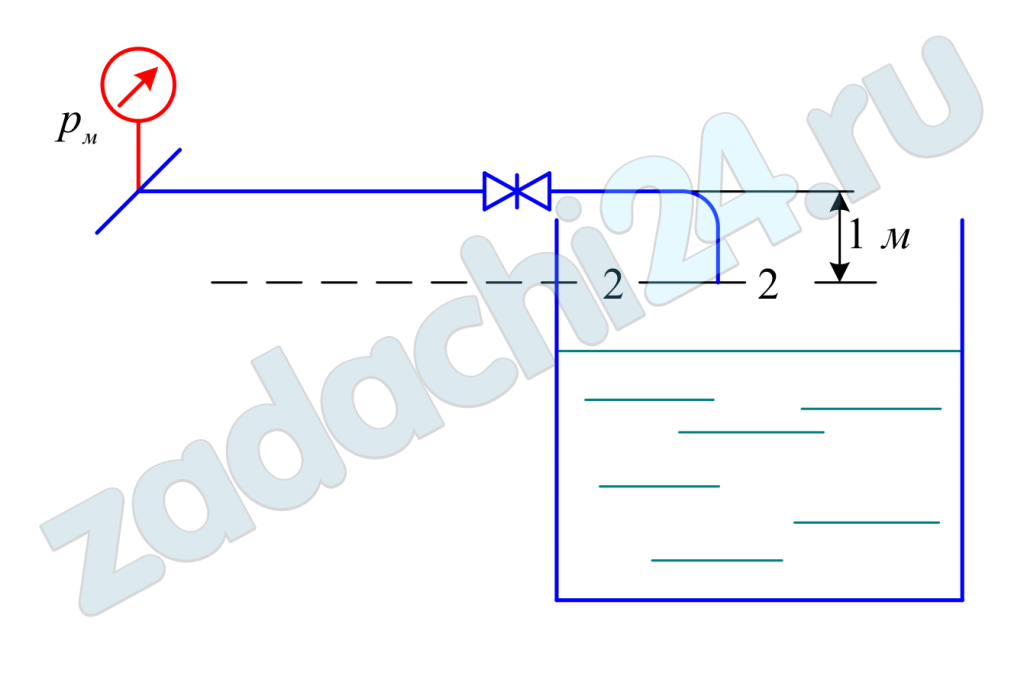

10.338 Пожарный водоем емкостью 400 м³ заполняется от наружной городской сети с давлением ризб = 0,3 МПа по стальной трубе (сильно заржавевшей Δ = 3 мм) диаметром d = 200 мм. Длина трубы l = 200 м. На трубе установлена задвижка и на выходе имеется плавный поворот под 90º (колено) ζзад = 4,4; ζкол = 0,5. Температура воды = 20ºС.
Определить время (в часах) заполнения пожарного водоема.
Все задачи из: Гидравлика и противопожарное водоснабжение
10.339 Из открытого резервуара по трубопроводу (d1, l1 и d2, l2) происходит истечение воды в атмосферу при постоянном напоре H = 4,0 м. Коэффициент сопротивления крана ζк, шероховатость стенок трубы Δ = 0,50 мм.
Определить расход воды, если выходное отверстие трубопровода расположено выше входного на величину H1.
Таблица 3.8.1
Числовые значения величин для контрольных заданий
| d1, мм | l1, м | d2, мм | l2, м | Н1, м | ζк (ζв) | ν, Ст |
| 75 | 12 | 60 | 15 | 1,5 | 5,0 | 0,011 |
Все задачи из: Савинов В.Н. Гидравлика НГТУ 2009

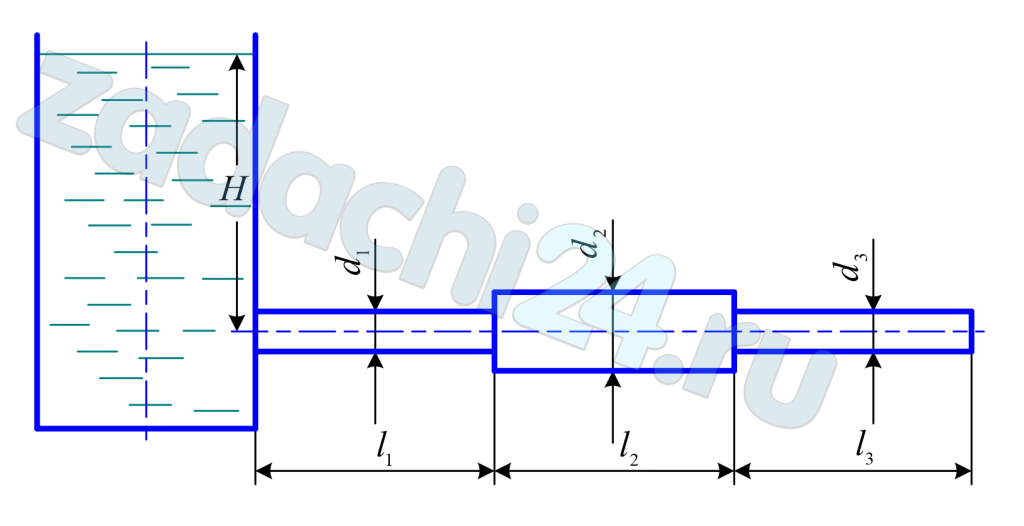

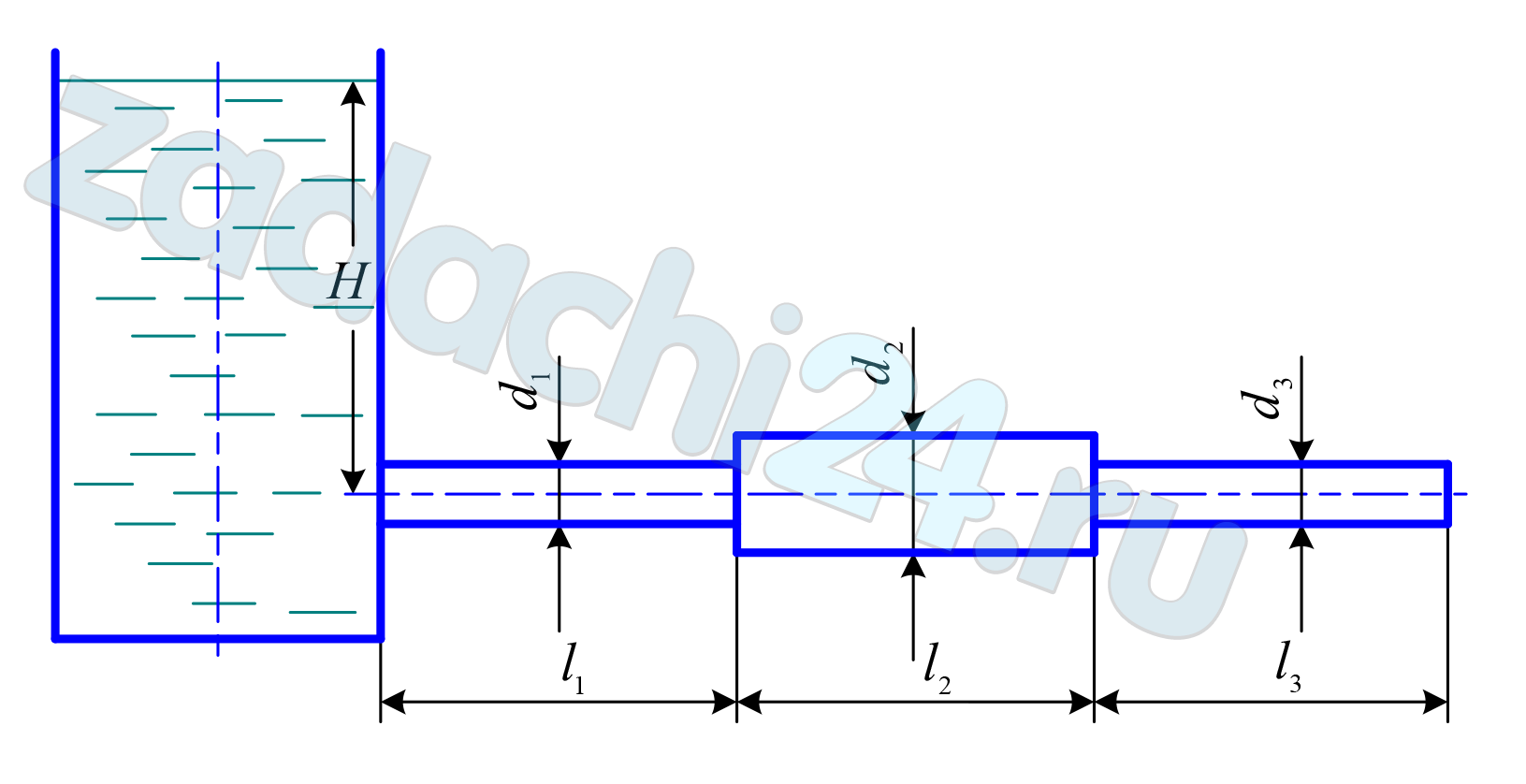

10.340 Из магистрального трубопровода большого диаметра, в котором поддерживается постоянный напор, по стальному трубопроводу, состоящему из нескольких участков труб разного диаметра d и разной длины l, вытекает вода. Расход воды Q, эквивалентная шероховатость стенок Δ, температура воды t.
Определить:
скорости движения воды по трубопроводу и потери напора;
- величину полного напора в магистральном трубопроводе;
Исходные данные:
Принять: l1 = l2 = l3, n = 0,55·10-6 м2/с, kэ = 0,1 мм.
| Вариант | Q, л/c | d1, мм | d2, мм | d3, мм | l, м |
| 16 | 2,5 | 75 | 100 | 50 | 3,0 |
