19.8 Произвести термодинамический расчет многоступенчатого поршневого компрессора, производящего G, кг/c сжатого до давления pk воздуха, если предельно допустимое повышение температуры газа в каждой ступени Δt, а сжатие происходит с показателем политропы n.
Состояние воздуха на входе в компрессор: р1=0,1 МПа; t1=27ºC. В промежуточных теплообменниках сжатый воздух охлаждается изобарно до первоначальной температуры t1.
Определить:
— количество ступеней компрессора:
— температуру воздуха после сжатия в каждой ступени;
— количество теплоты, отводимое в систему охлаждения цилиндров компрессора и в промежуточных теплообменниках;
— объемную производительность компрессора по входу и выходу.
Принимаемые допущения:
— компрессор считать идеальным, трением и вредным пространством пренебречь;
— степень повышения давления в каждой ступени компрессора считать одинаковыми.
Данные для расчета выбрать из таблицы 2.

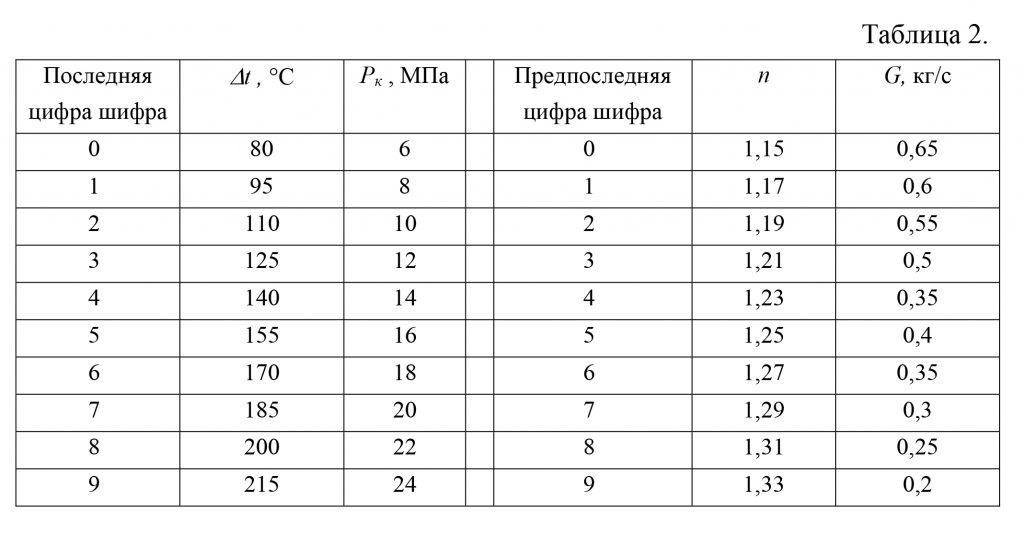

Таблица 2
Вариант | Δt, ºС | рк, МПа | n | G, кг/c |
00 | 80 | 6 | 1,15 | 0,65 |
Варианты задачи: 01, 02, 03, 04, 05, 06, 07, 08, 09, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99.
ВУЗ: ПГТУ
